【花雕动手做】MD40四路编码驱动模块 I2C控制可驱动四路直流电机/编码电机

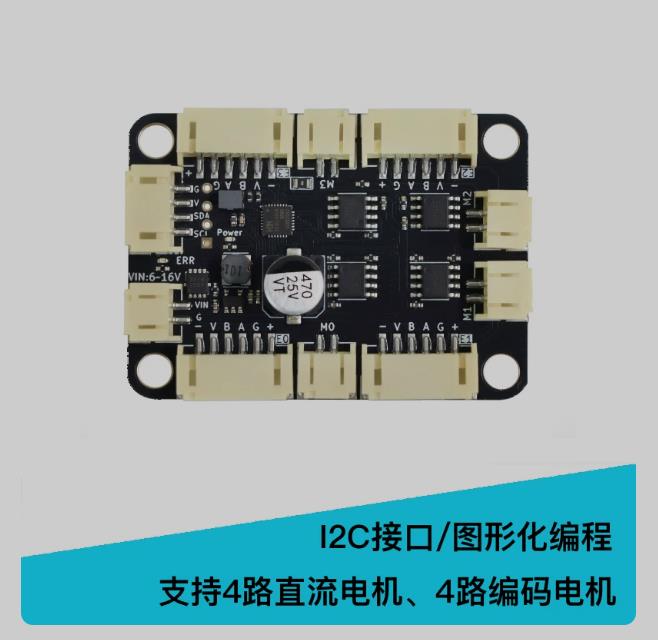

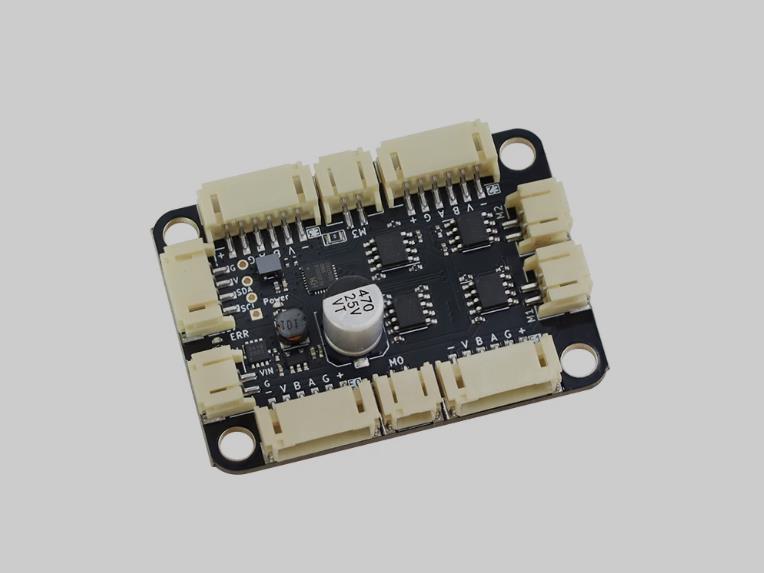

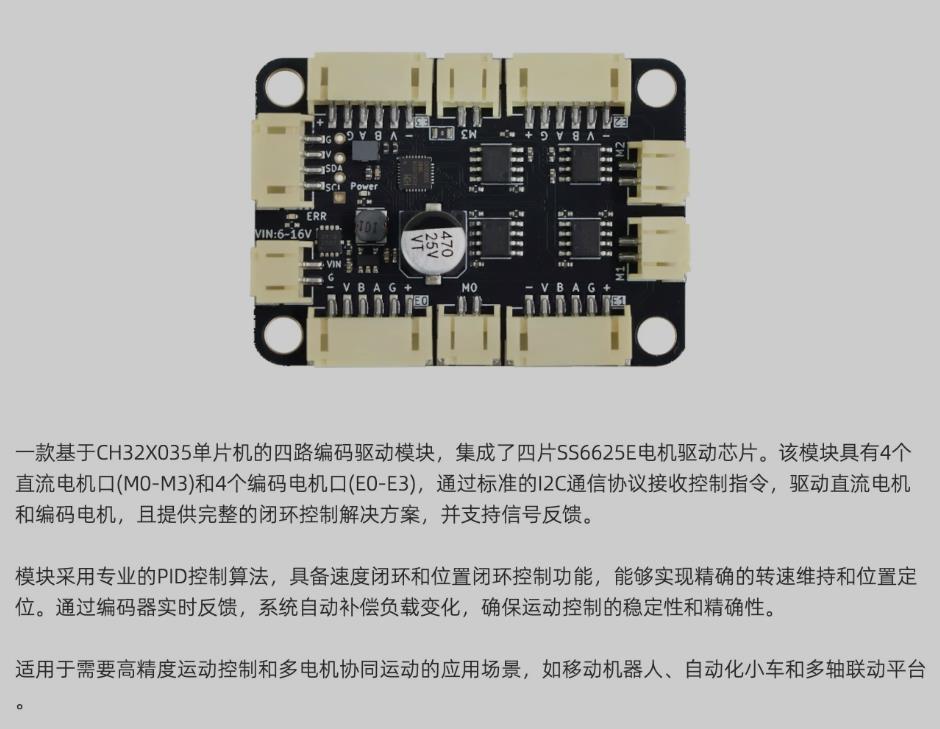

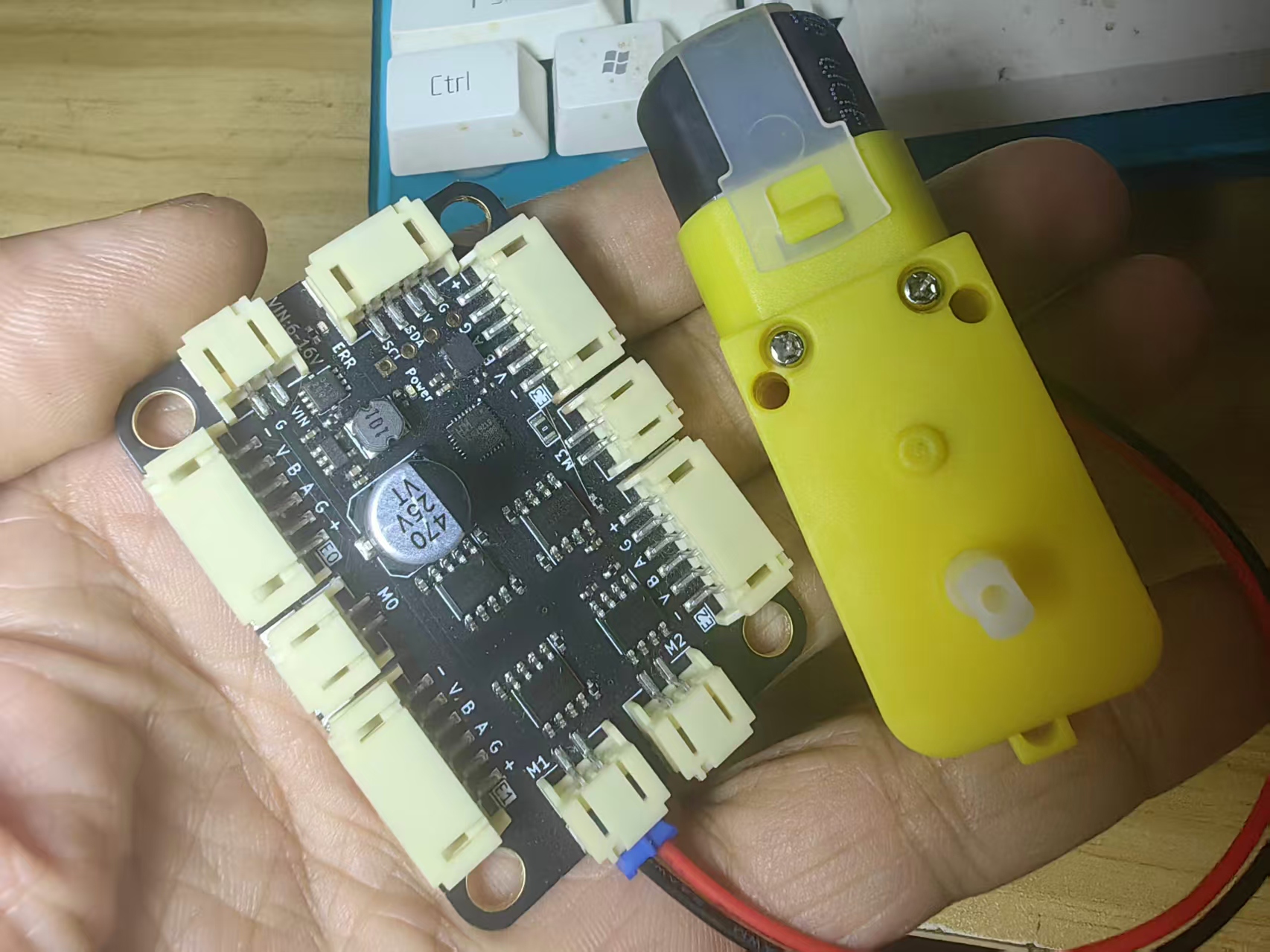

MD40 四路编码驱动模块是一款专为创客与嵌入式开发设计的四路直流 / 编码电机驱动板，核心优势在于集成PID 闭环控制，可同时独立驱动 4 路电机，实现高精度的速度与位置控制，广泛用于机器人、智能小车等项目。

## 一、核心硬件架构

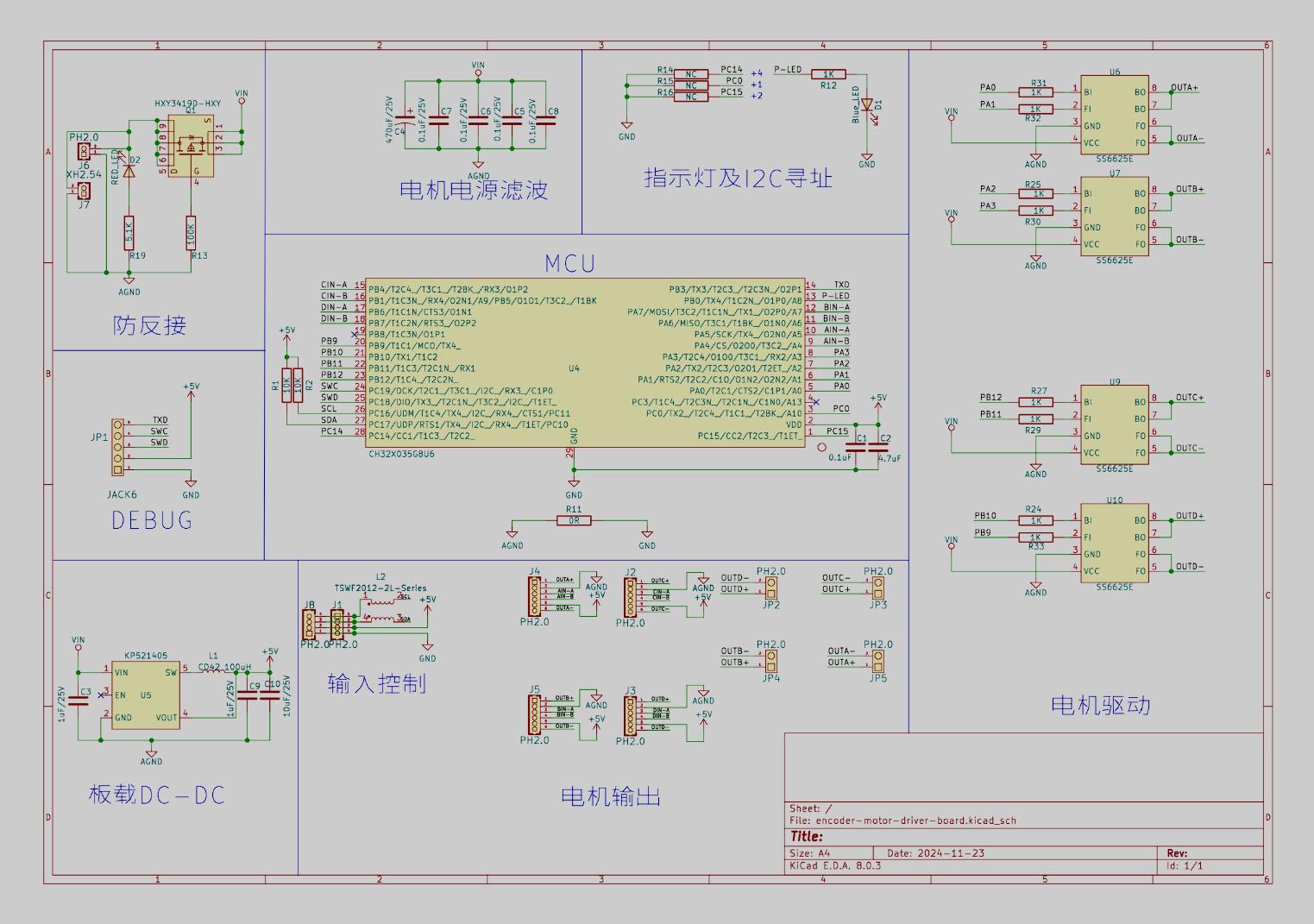

主控芯片：CH32X035 单片机，负责编码器信号解码、PID 运算与 I2C 通信。
驱动芯片：4 片 SS6625E H 桥驱动芯片，每路独立驱动。
通道数：4 路独立通道 (M0~M3)
每路支持：直流电机 (DC Motor) 或 AB 相霍尔编码电机
供电系统（双电源）
逻辑电源：5V（由主控板，如 Arduino/Micro:bit 供电）
驱动电源：6V~16V DC（外接电源，驱动电机）
通信接口：I2C (默认地址：0x16)
物理特性
尺寸：56mm × 40mm
接口：PH2.0 防反接插座

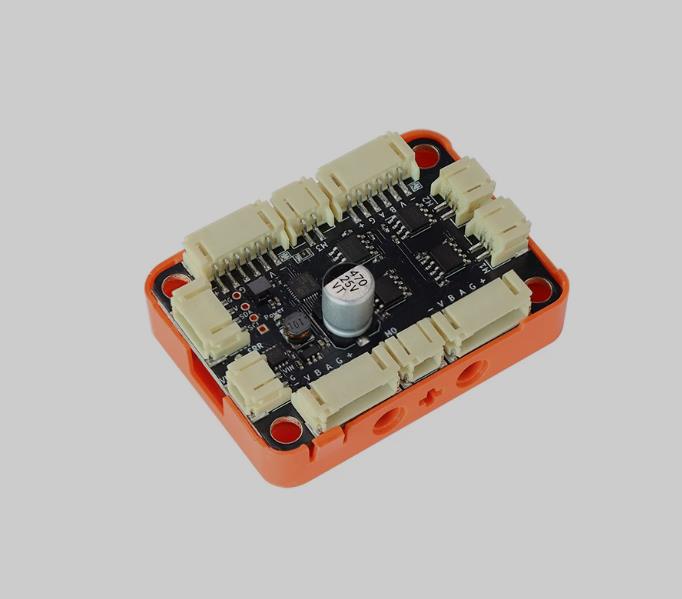

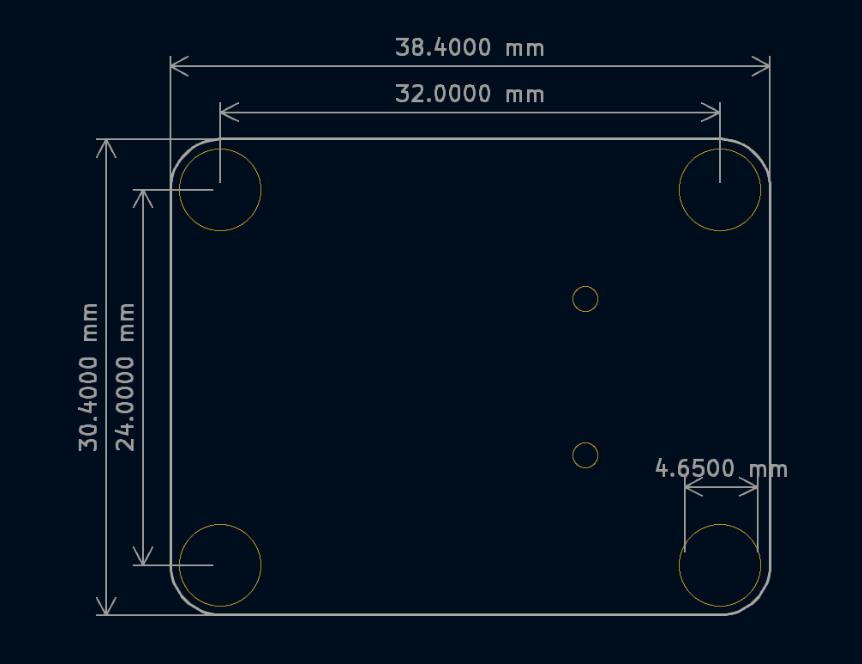

安装：兼容乐高孔位与 M4 螺丝孔

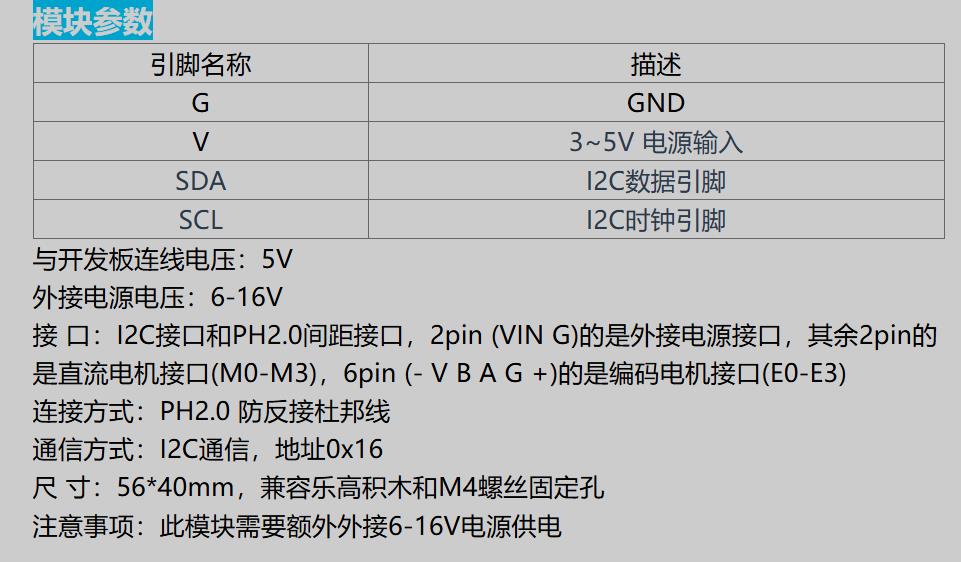

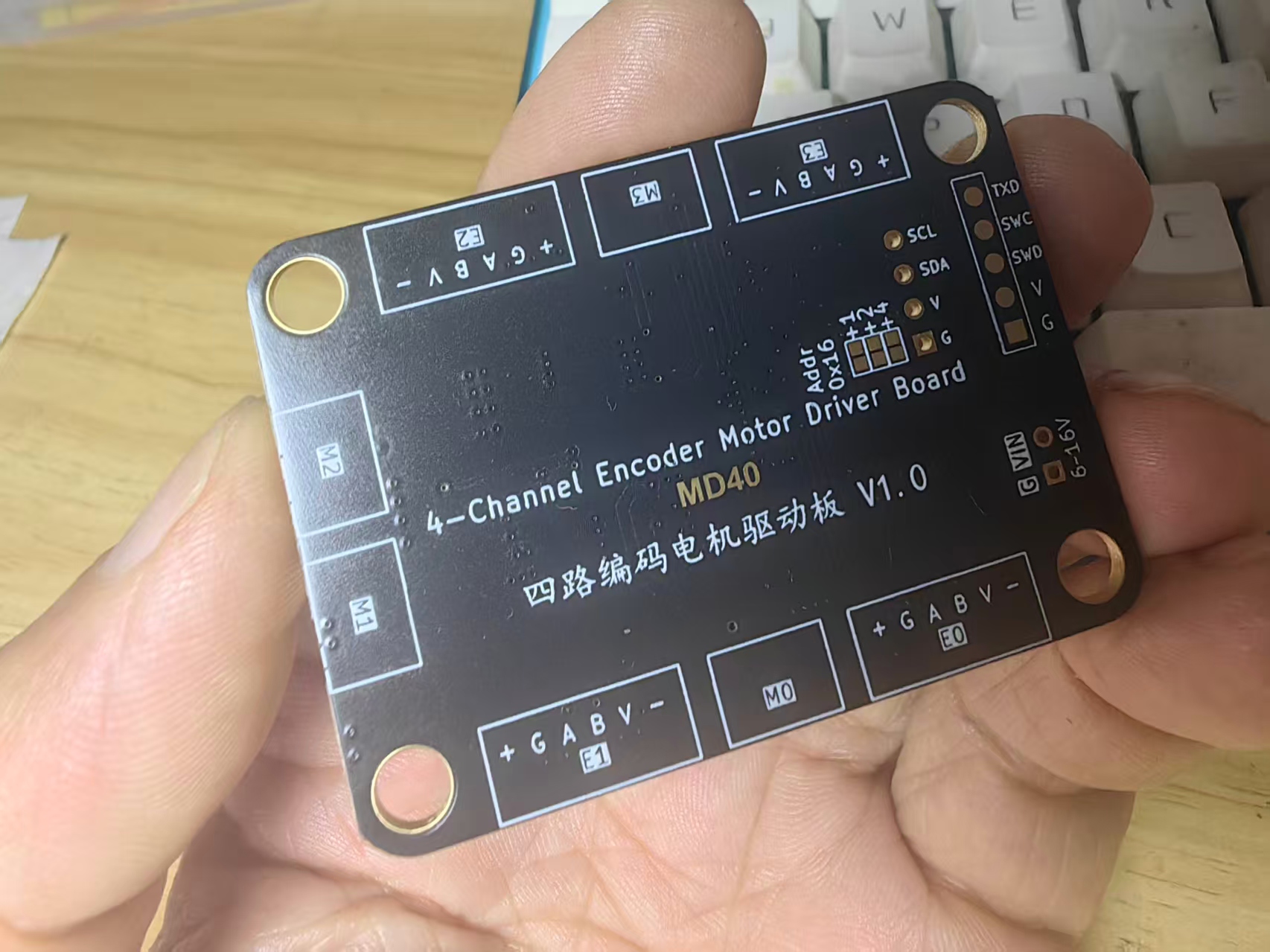

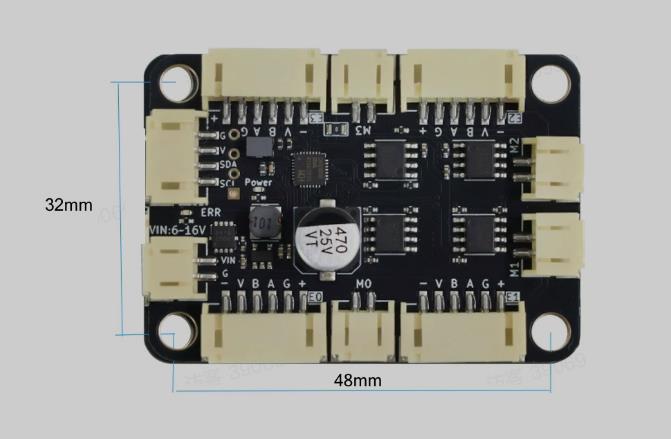

## 二、接口定义（Pinout）

1. 主控通信端口 (4Pin PH2.0)
G：GND（地）
V：5V（逻辑电源）
SDA：I2C 数据
SCL：I2C 时钟
2. 电机与编码器端口
电机端口 (M0~M3, 2Pin)：驱动电机正负极
编码端口 (E0~E3, 6Pin)：-, V, B, A, G, +
A/B：编码器 AB 相信号输入
+/G：编码器电源 (5V)

## 三、核心功能与技术特性

1. 双闭环 PID 控制（最大亮点）
速度闭环 (Speed Loop)
设定目标转速，模块自动维持恒定速度。
负载变化（如上坡、阻力增加）时，自动补偿功率，保持匀速不减速。
位置闭环 (Position Loop)
采用 **"内环速度、外环位置"** 双环架构。
精准控制电机转动指定角度 / 圈数，到达目标前自动减速，精准停靠，无过冲。
适用于机械臂关节、云台、精准走行等场景。
2. 编码器支持
类型：标准 AB 相正交编码器 (霍尔 / 光电)。
信号：自动解析 A/B 相 90° 相位差，计算转速、方向、累计位置。
电平：兼容 3.3V / 5V 编码器信号。

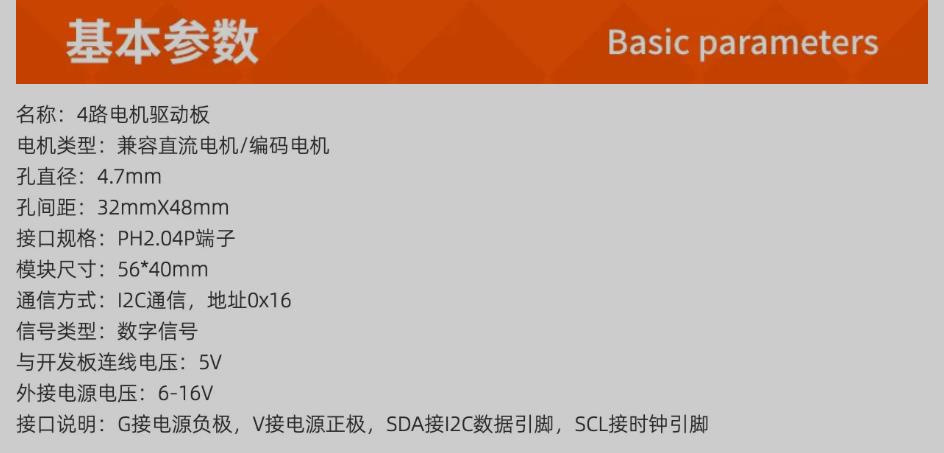

3. 电气参数
单路持续电流：约 1.2A
单路峰值电流：约 2A
支持电机电压：6V~16V

## 四、典型应用场景

麦克纳姆轮全向机器人：4 路电机独立闭环，实现精准平移、旋转。
智能小车 / AGV：速度恒定，路径精准，负载自适应。
机械臂 / 云台：多关节角度精准定位控制。
教学实验平台：PID 算法、运动控制、机器人开发学习。

## 五、使用优势总结

高度集成：无需外接编码器解码芯片与复杂 PID 代码。
开发极简：通过 I2C 发送指令即可，提供 Arduino/Micro:bit 库。
稳定可靠：硬件级实时闭环，响应快、精度高、抗干扰强。
接线安全：全接口防反接设计，保护模块与电机。

## 六、与普通电机驱动模块（如 L298N）的区别

MD40：自带单片机与 PID → 闭环控制、精准定位、转速稳定、负载自适应。
L298N：纯硬件驱动 → 开环控制、转速随负载波动、无位置反馈。
一句话总结：MD40 是机器人开发的 **"专业级电机控制中枢"，专为追求高精度、高稳定性 ** 的多电机项目设计，大幅降低开发难度。
