Slic3r简介

Slic3r是一款用于将STL文件转化成GCode的开源软件，他具有更加快速生成，可配置参数更加灵活等特点

由于我也才使用不久，在国外的网站详细的介绍很少，国内就更没有了，因此在这里和大家一起探讨和学习如何使用。

STEP1：

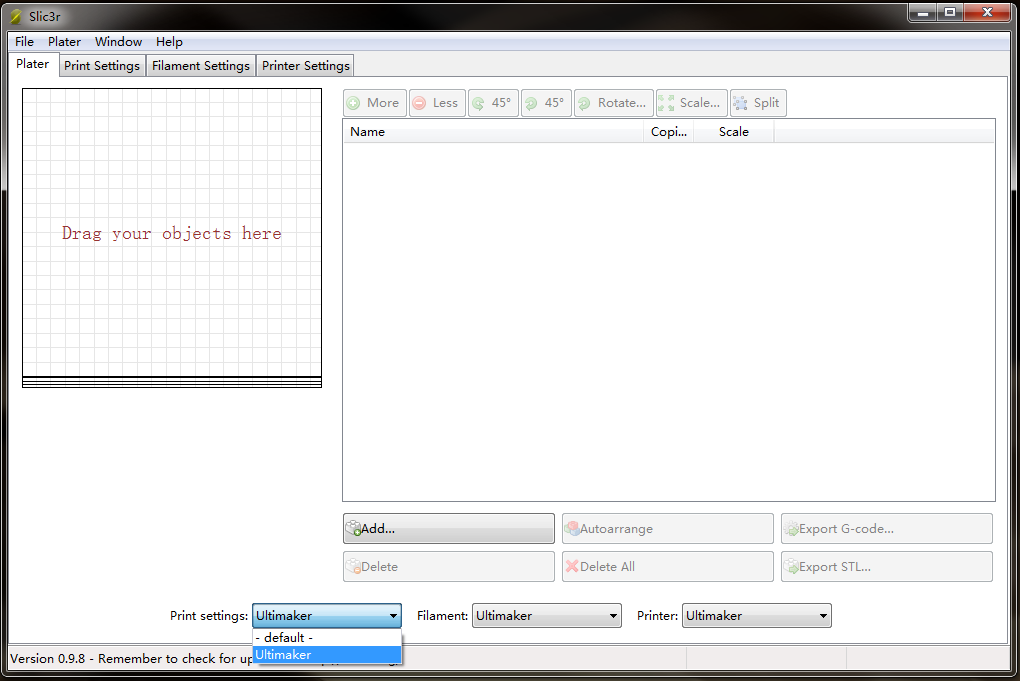

首先是Slic3r的第一个操作界面：plater，这个界面的功能是将建模软件导出的STL文件导入Slic3r，并且可以经过一些简单的操作施行平面的旋转更可以通过选择Rotate，设置模型打印角度；后面的选项主要是模型等比放大缩小以及拆分。

界面低下的一些选项主要是对模型的摆放的操作，以及最常用的导出选项；在低下的print setting、filament、printer选项主要是选择已经保存好的用户自定义的设置，例如图中可看到我个人的设置都是命名为Ultimaker。

如果用户个人有多台不同型号的打印机，Slic3r可以很方便地为这些打印机分别分配不同的设置，在生成Gcode时只需要选择已经保存好的设置就可以了。

模型的导入很让人头痛，这也是我认为这个软件最不好的一个地方，他不能够像其他开源软件那样让用户可以很方便的调节打印起始平面，也没有一些模型翻转、镜像的一些简单操作，对导出Gcode文件造成了不小的麻烦，这里也希望日后的版本有所改进。


评论(24)

Lulala

mark先~~~留着慢慢看~~~

paine1690

请问
perimeter
Small perimeter
External perimeter
这三个参数各是决定哪里的速度呢？

作者

回复paine1690

其实都是外圈速度，软件又识别内圈和外圈，Small perimeter应该就是比如说一些内部的小孔的速度，External perimeter当然就是相对模型来说最外边的外圈速度直接就是模型表面了，这个速度一般都要低一些的！看来Slic3r改进还是很小的，我都好久没有用这个软件了~~~

stone_heaven

我想问下，内部填充有调整过，为什么打出来还是实心填充100%的？

回复stone_heaven

能截个图看下么？不是很清楚你状况啊~~~可能单位错了或者什么的吧，推荐使用cura

xp5885

学习下。

夏光之影

请问Slic3r是不是不能实现分层预览？有没有哪个软件可以实现的？

回复夏光之影

这个记得应该是不可以的，强烈推荐Cura，现在最新版的是14.03 目前测下来还是挺稳定的！！！我也有教程的，你可以看下。
https://mc.dfrobot.com.cn/thread-477-1-1.html

xymgulua

你好，请问怎样提高replicatorG的切片速？ReplicatorG里也有slic3r切片软件，但还是很慢。Cura的切片速度确实很快，请问有没有将Cura的切片引擎移植到ReplicatorG的？

何处不江南

mark ~ 等我有了打印机再看。。。

怪兽。

LZ能给个链接下载么。:'(

怪兽。回复yeadmin

谢谢。

回复怪兽。

嗯？？？你要什么下载啊？软件的么？？？

共3条回复，已加载2条，点击查看更多

张健@

麻烦问一下，知道slic3r是用什么语言编写的吗

80后的尾巴回复张健@

slic3r 是perl语言和C++语言编写的，底层函数是C++写的，高层是perl语言

回复张健@

不清楚诶，好像是Python吧。。。不太确定，软件我不太擅长！

weishuhai

我的打印头升温太慢了是什么原因

SKY哥

受教了

szy494468597

留着慢慢看

syjldz

学习中 ....
谢谢分享

力尚

这软件有中文版吗？能连接UP!机器吗？

回复力尚

中文是没有的。。。Slic3r不过是生成Gcode文件的。。。。。没所谓连电脑。。。你就一台UP机器么？淘宝买的还是怎么买的呢？哈哈

chilly

Mark个慢慢看，谢谢LZ的教程！

Сергей

请问下slic3r能和cura结合使用吗？
貌似cura只能导入stl的文件

回复neo

其实不是的，Cura有自己的引擎，这么说吧，我们不建议使用cura，毕竟Cura是最稳定的。。。双喷头你不是已经问过了吗？如果我没记错人的话，哈哈~~~

neo回复Сергей

cura里用的就是slic3r,
你知道cura里如何使用双头打印吗？

共6条回复，已加载2条，点击查看更多

[align=left]STEP8[font=宋体]：[/font][/align][font="] [/font][font=宋体]在[/font][font="]Printer Settings[/font][font=宋体]对话框下，分别有[/font][font="]General[/font][font=宋体]、[/font][font="]Custom G-code[/font][font=宋体]、[/font][font="]Extruder[/font][font=宋体]选项，首先[/font][font="]General[/font][font=宋体]是对打印机基本常规设置，包括平台最大尺寸，打印中心坐标，以及打印机使用固件的选择。[/font]
[font="]CustomG-code[/font][font=宋体]是加载到生成的[/font][font="]G-code[/font][font=宋体]内部文件比如开头、结尾、层转换、工具转换的用户定制的[/font][font="]G-code[/font][font=宋体]。[/font]
Extruder[font=宋体]选项是一些挤出机构的详细的设置，首先喷嘴直径，在这下面的喷嘴间距[/font]([font=宋体]仅当多喷嘴才有用[/font])[font=宋体]。[/font]
[align=left]下面的Retraction是当需要材料回缩，设置包括材料回缩长度/、喷头提升高度(lift Z)、速度、当再次启动的额外长度(Extra length on restart)、回缩之后最小行程(Minimumtravel after retraction)。还有下面的一些多喷头回缩设置。[/align]

[align=left]STEP7[font=宋体]：[/font][/align][align=left] [font=宋体]在[/font]Filamentsetting[font=宋体]选框里面，首先我们对打印机工作环境做一些基本的设置，对材料直径的设置，挤出乘数，这里我们可以分别对加热头、加热平台在首层以及其它层温度进行设置。[/font][/align]
[align=left] Cooling[font=宋体]选项里面，这里可以对风扇进行很详细的设置，如风扇转速最大最小值、打印桥结构时风扇转速、甚至控制风扇在第几层被打开；下面还有选项设置当某一层打印时间小于多少秒使能或者关闭风扇等，这里的选项我个人觉着软件设计者考虑的挺全的，看起来是觉着挺复杂的，但是实际使用起来才真正能让用户感觉到设计者的良苦用心。[/font][/align]

[align=left]STEP6[font=宋体]：[/font][/align][align=left] [font=宋体]下面是对一些我们不经常设置的选项的解析，首先看到[/font]Support material[font=宋体]下有一些支撑材料的打印填充角度、填充形式选择、以及填充间距。[/font][/align]
[font="] Notes[/font][font=宋体]对话框里面我们可以随意的填写一些我们自己常用的额外[/font][font="]Gcode[/font][font=宋体]，例如[/font][font="]M107[/font][font=宋体]；[/font][font="]start with the fan off[/font][font=宋体]、[/font][font="]M84; disable motors[/font][font=宋体]等。[/font]
[font="]
MultipleExtruders[/font][font=宋体]下如果机器支持多喷头打印，我们可以在上面设置不同功能的打印喷头数量。[/font]
[font="]Advanced[/font][font=宋体]选项下面，我们可以设置在不同层挤出宽度，如首层、外表层、填充层以及支撑材料的挤出宽度。[/font]
[font=宋体]完成了打印机的一些基本设置，就可以保存我们的打印机设置了。[/font]
