打造我的整机USB声卡
2014-04-271.5万
AI 快速预览详细
本文介绍了作者自制的整机USB声卡，旨在解决电脑接地噪音问题。主要使用了PCM2706和PCM1793芯片，以及NE5534运放。通过这个DIY项目，作者成功解决了多次购买不兼容声卡的问题，为DIY爱好者和音频发烧友提供了一个实用的解决方案。
|

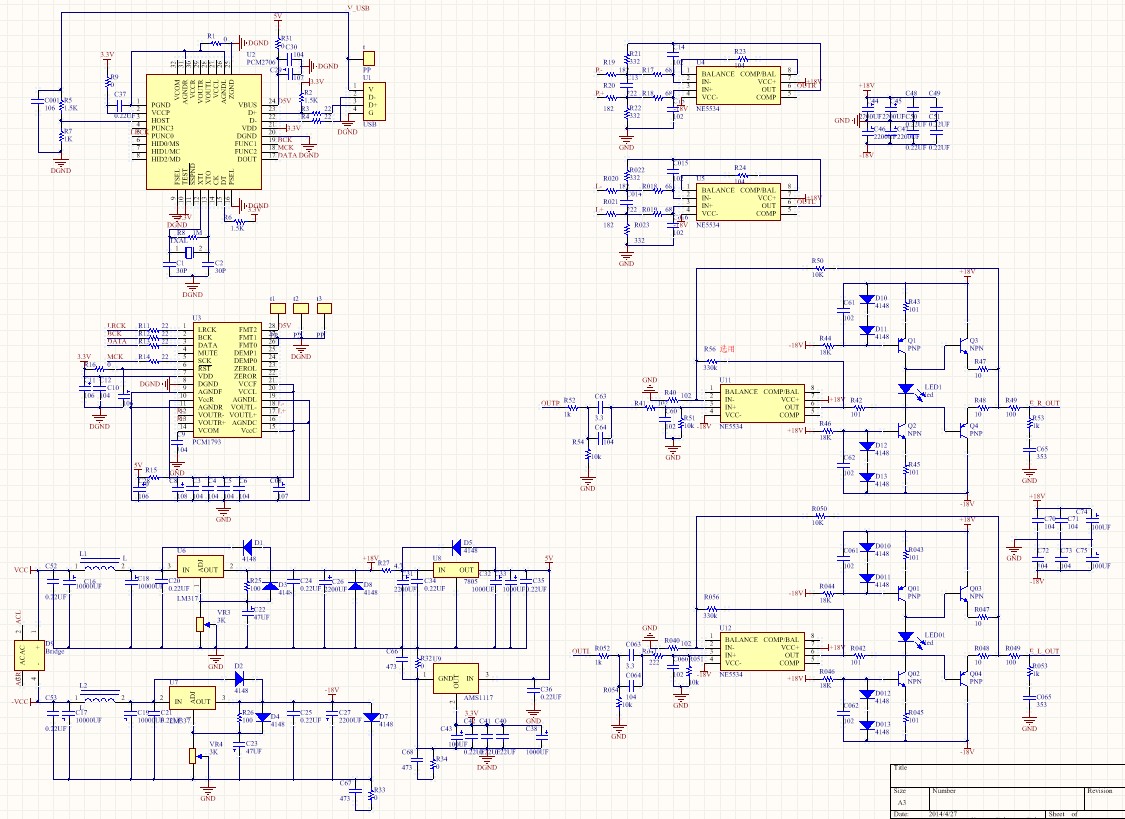

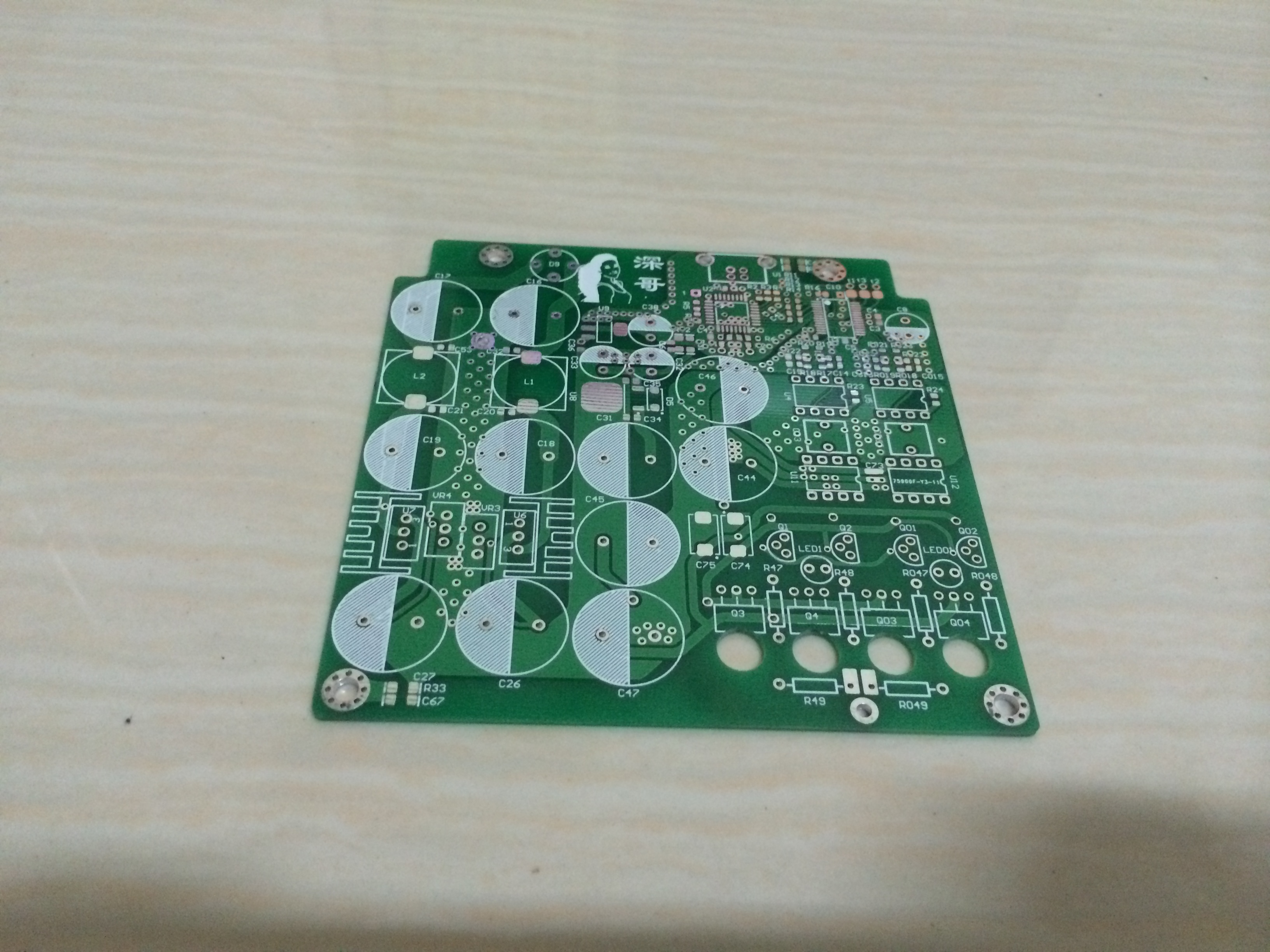

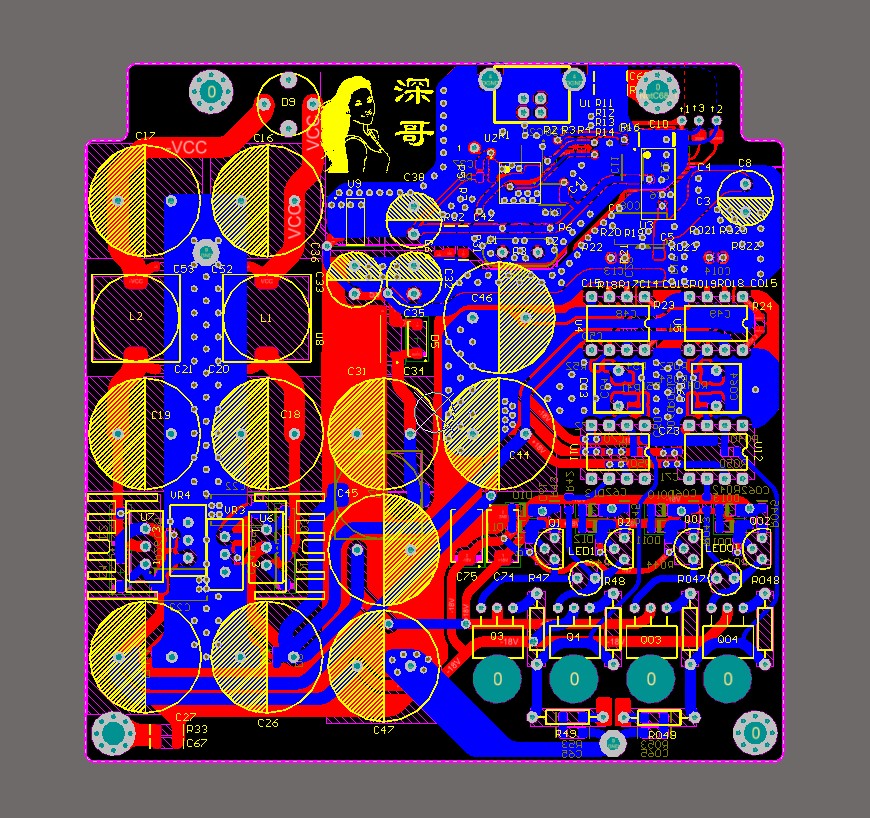

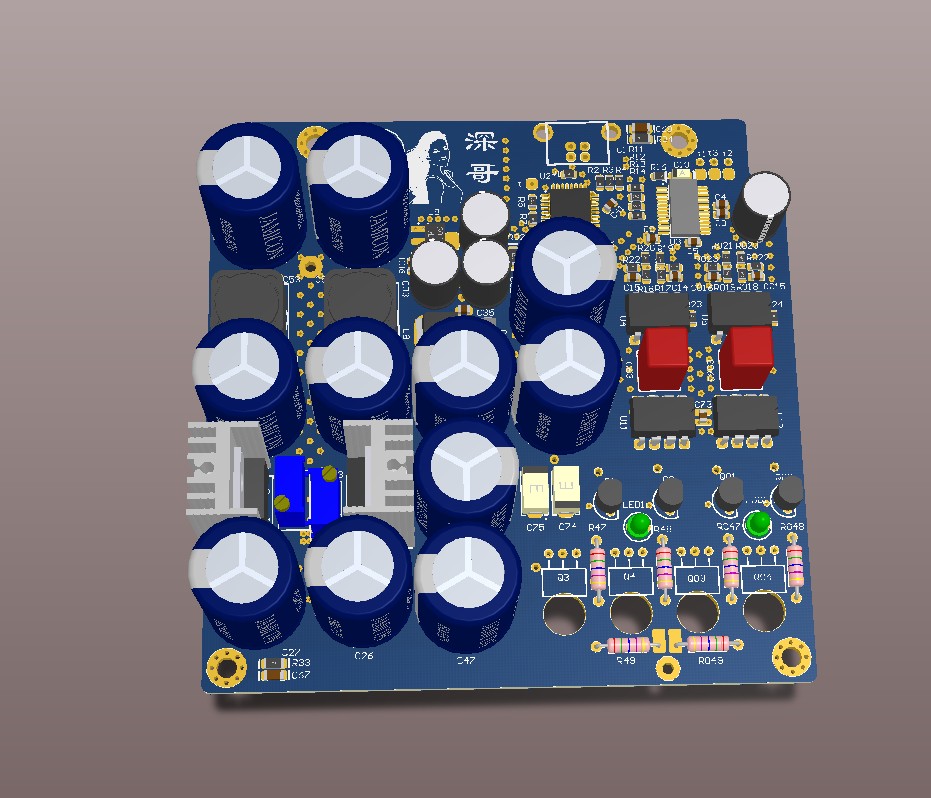

这个USB声卡的来历有点诡异~~~ 之前做的功放做实做好了，可是接在电脑上有噪音，其实并不是功放产生的噪音，而是电脑接地的问题。。。于是我自己买了声卡，第一张声卡接口不对，买了个PCI的，然后我的是PCI-E的，给退掉了！！！然后又买了一张声卡，这张声卡又不兼容WIN8！！！总不能让我因为张声卡换个操作系统吧！！！最后还是退掉了。。。 最后实在实在也不想折腾的，想起师弟最近也在弄耳放电路，然后找他帮忙，这个电路板就是他自己画的，然后电路板主要有两个电路，一个是USB声卡，另外一部分是一个简单的耳放电路，电路主要芯片是PCM2706和PCM1793大概二十来一片吧~~~运放是NE5534.。。。。。 废话不说，给大家上图   不要吐槽那个LOGO，诶。。。。虽然我自己也吐槽过了！！！  |
真正玩音响的人才会欣赏。
这个可以用了吗

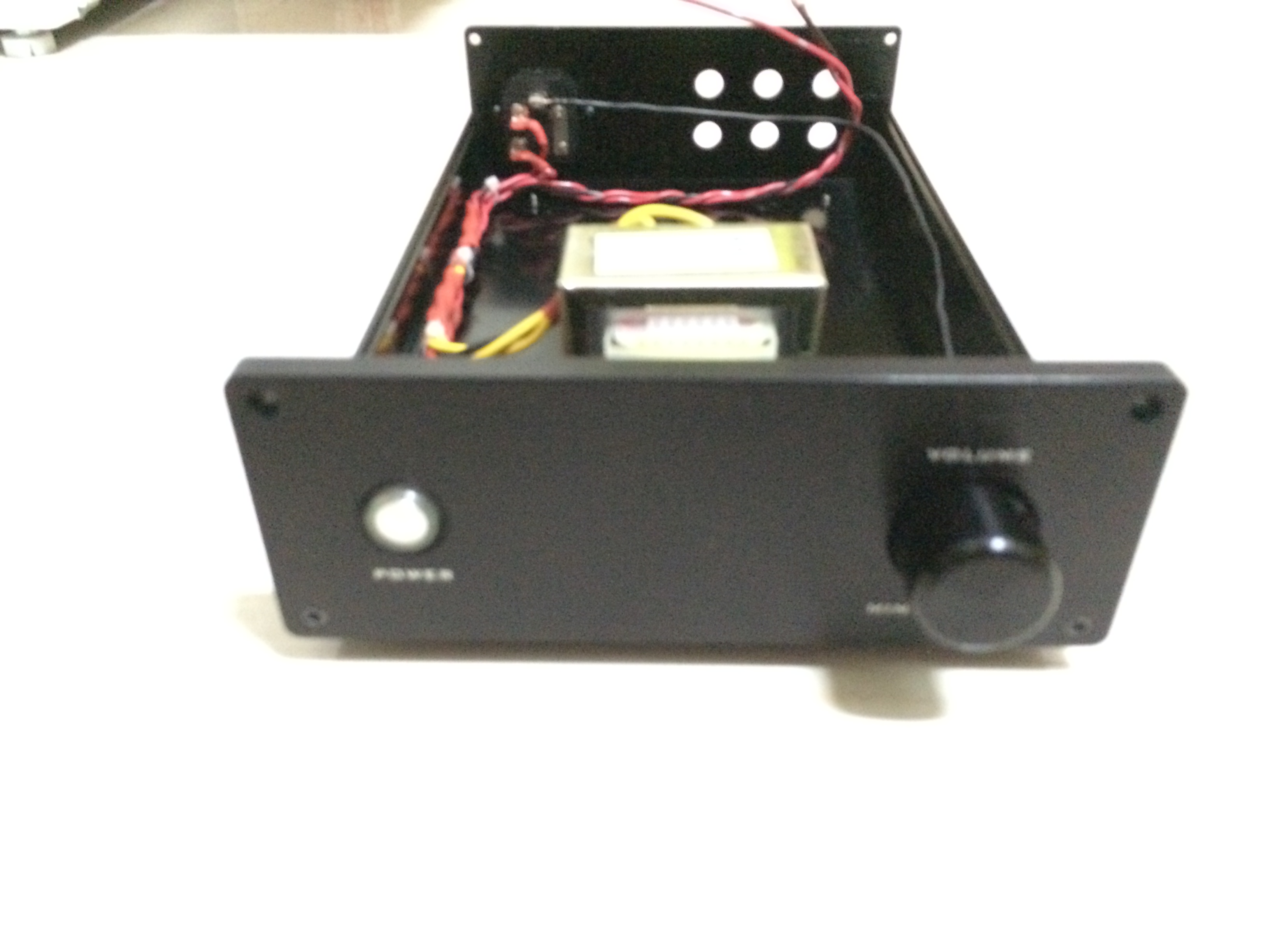

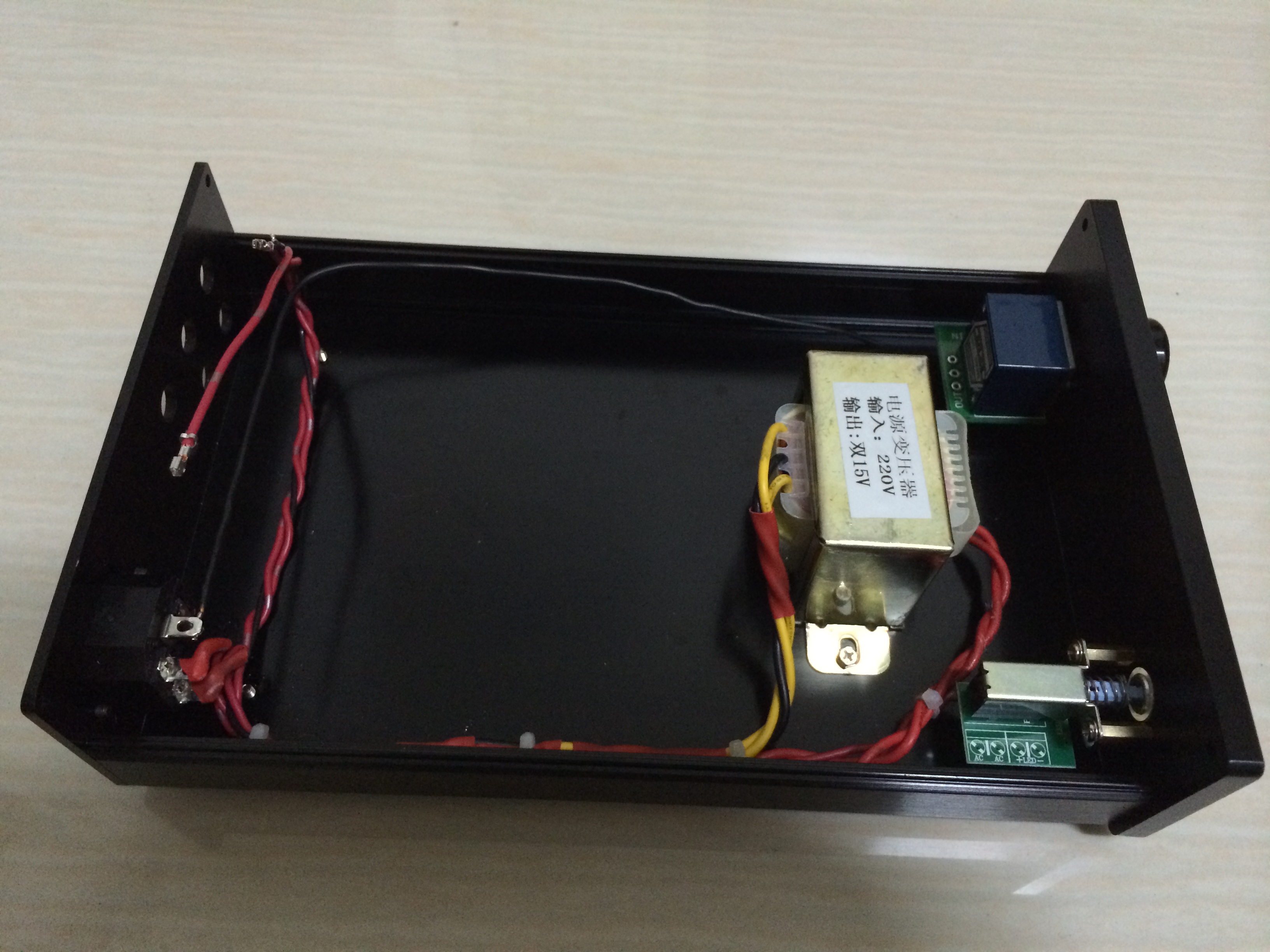

一个是比较一般的双15V的E牛，前面板装了一个ALPS的100K电位器和一个松下的开关。

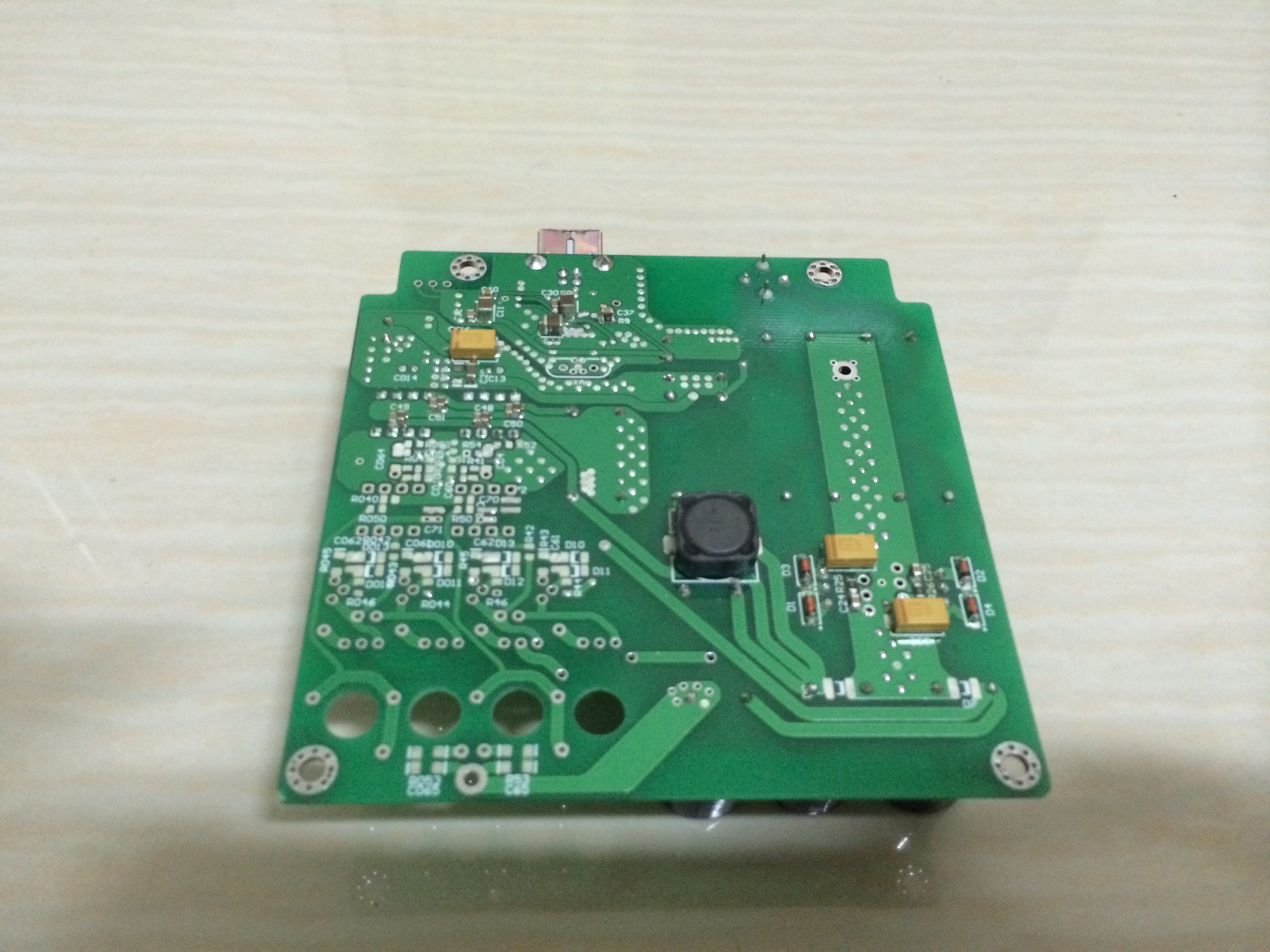

电路板背面。。。
