便携蜂窝矩阵展示架

2014-05-299105
AI 快速预览详细 收起
便携蜂窝矩阵展示架是一种通过3D打印技术自制的展示台,适用于展示圆盘状物品。展示架采用蜂窝矩阵设计,充满科技感。在中心轴位置留有两个凹槽,用于安装铰链,并配有T3自攻螺丝。实际使用中发现内径2.75mm的孔位安装螺丝不够紧,建议改为2.8mm。通过增加前端矩阵数量和厚度,可以调整整体重心,使展示架更加稳定。最终效果非常美观,适合3D打印爱好者和教育场景使用。


早前打印了一个圆盘状物品,上漆后感觉相当不错,但是一直苦于没有合适的展示台圆盘平躺着不好看,又无法站起来,贴墙上又无法再拿下来,总之是不方便
自己动手丰衣足食,开工吧
机械设计是相当简单的蜂窝矩阵型,充满了科技感

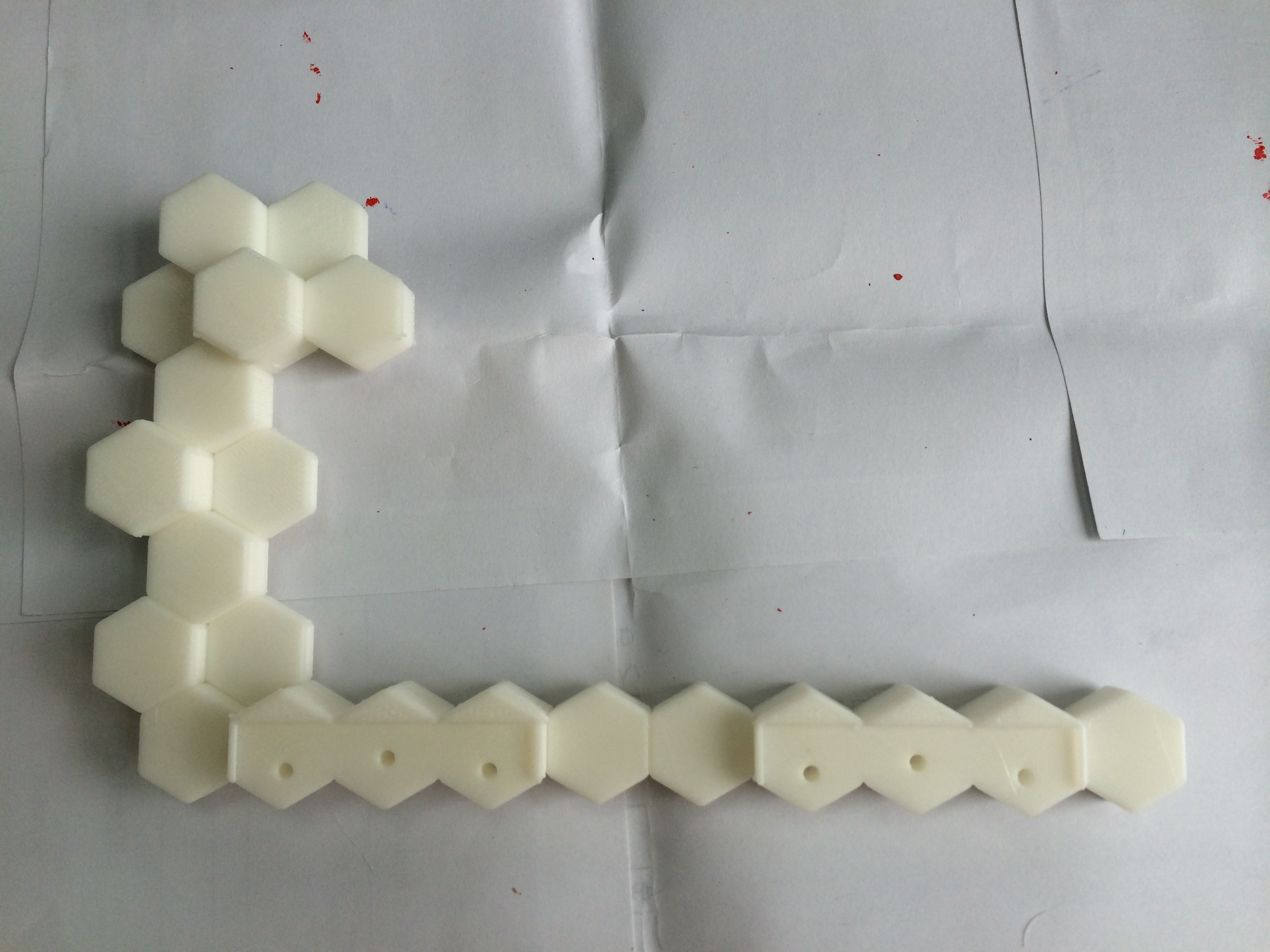

便携蜂窝矩阵展示架图2
在中心轴位置留两个凹槽,安放铰链,并留孔位
孔内径3mm,配合T3自攻螺丝的,算上3D打印的尺寸收缩和偏差,最终实际尺寸为2.75mm,安装螺丝不是很紧
内径改成2.8mm应该会更好

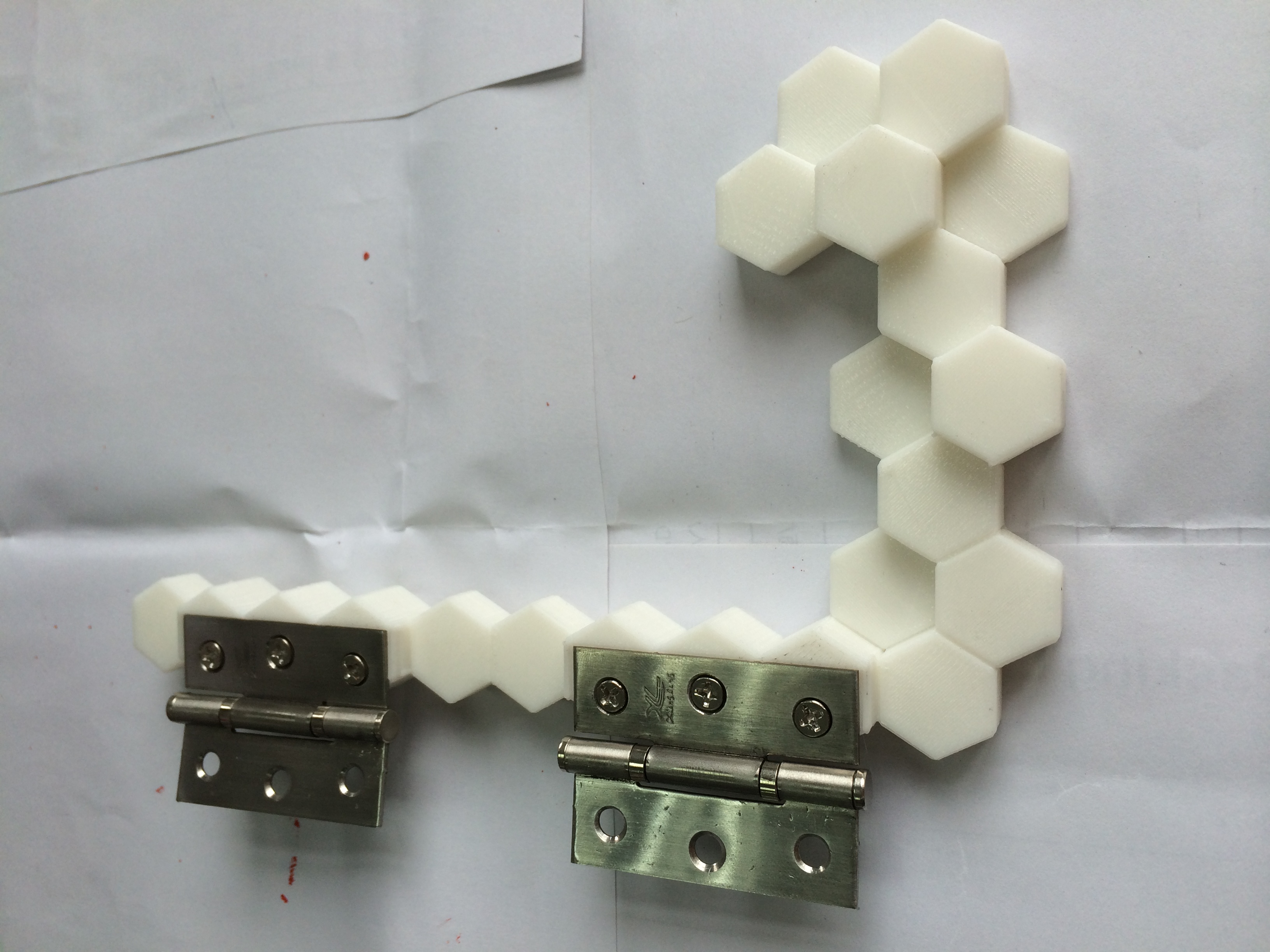

便携蜂窝矩阵展示架图1

按装铰链,先不将螺丝拧紧

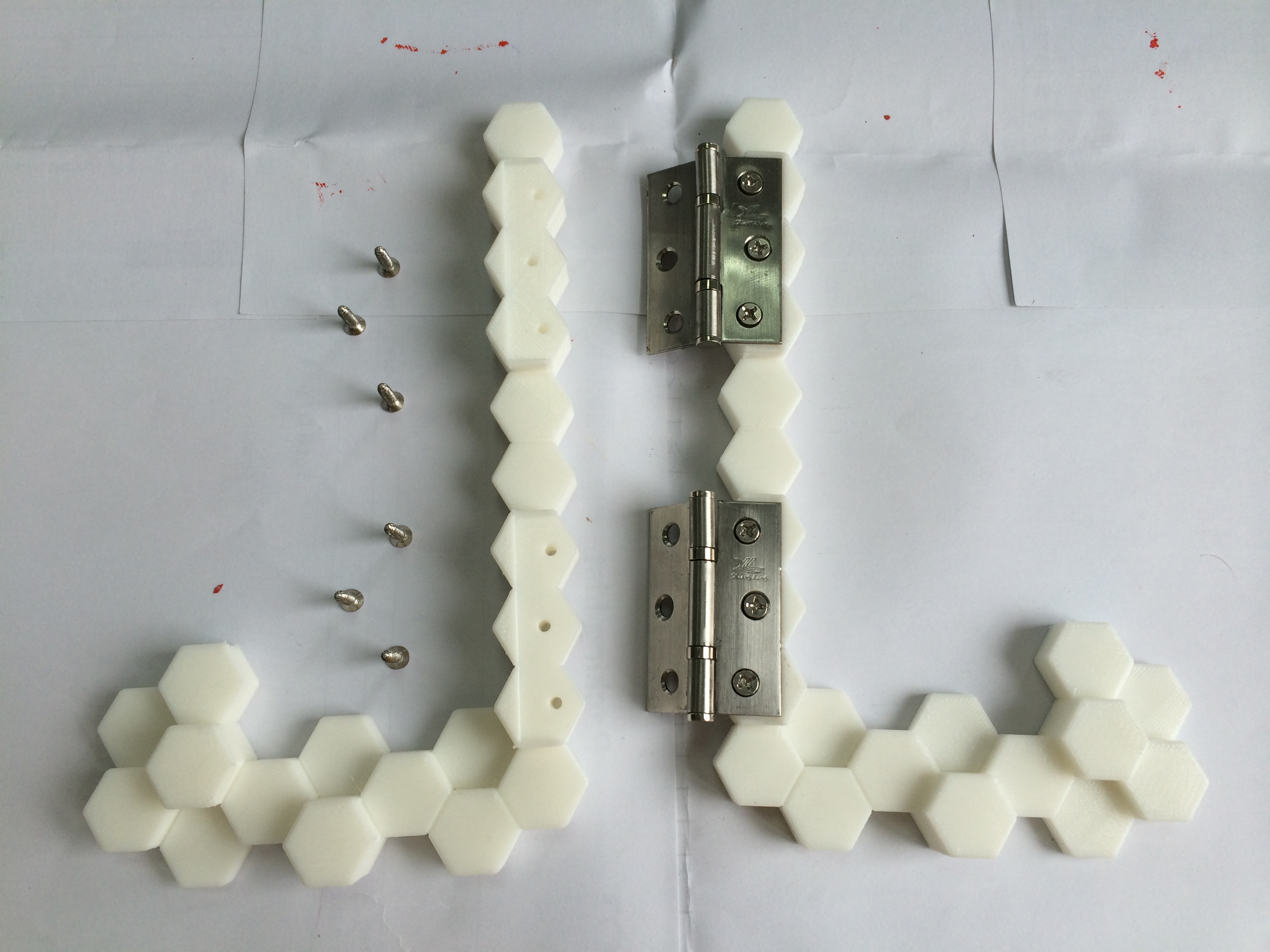

便携蜂窝矩阵展示架图3

两边螺丝都拧上后,开合试试铰链的位置是否合适,确认没问题后,拧紧所有螺丝

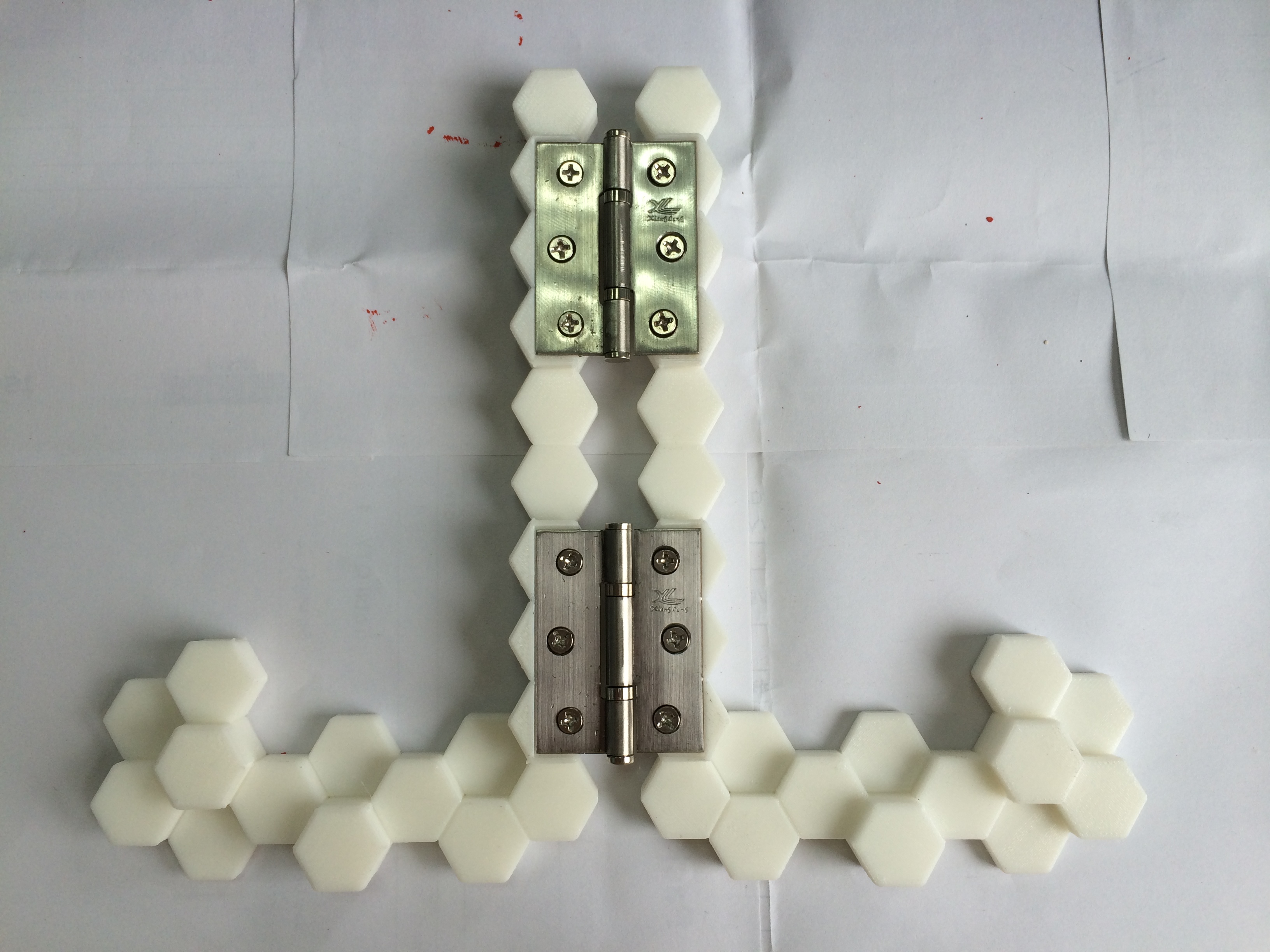

便携蜂窝矩阵展示架图4

合起来非常方便携带

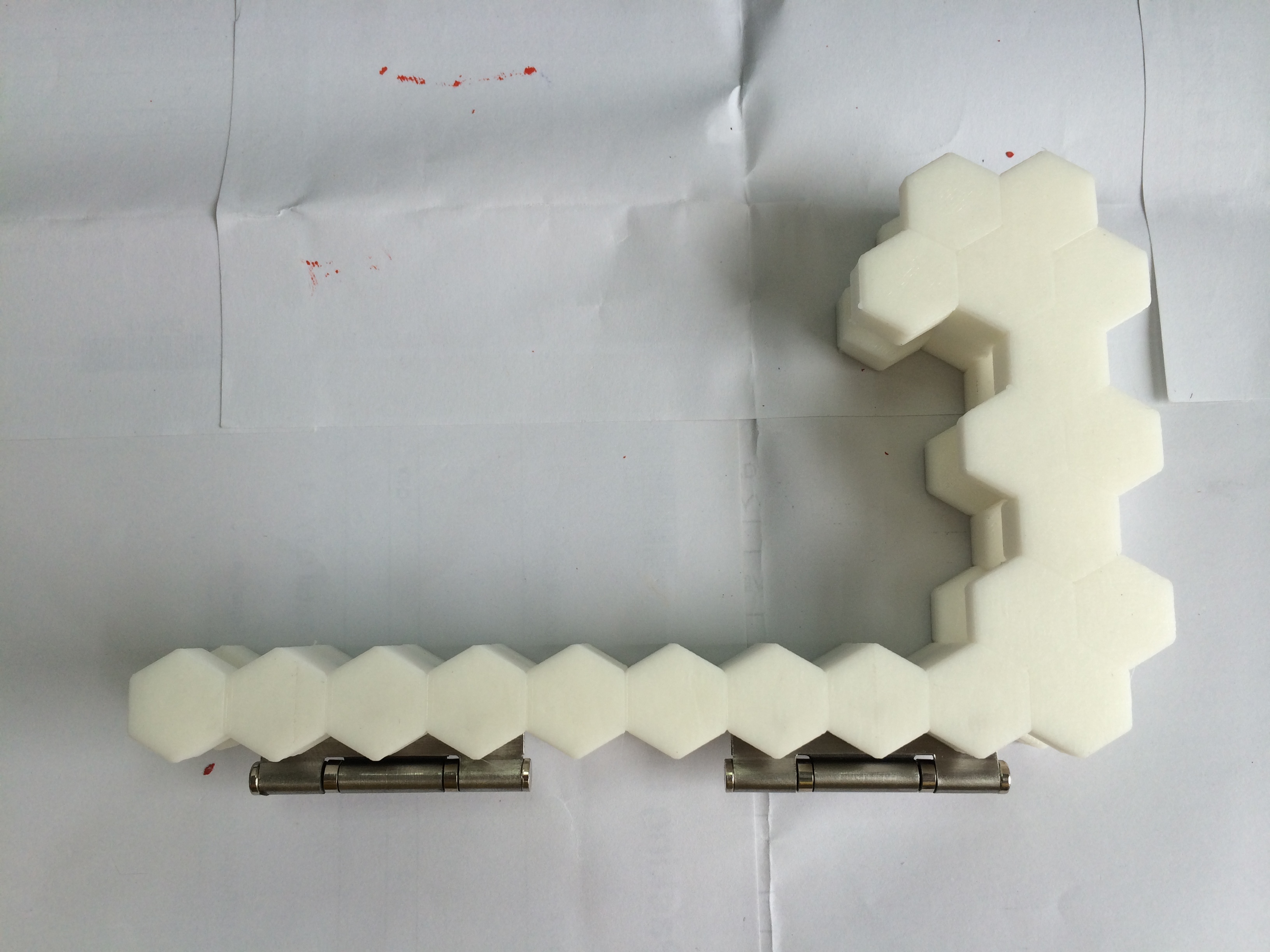

便携蜂窝矩阵展示架图5

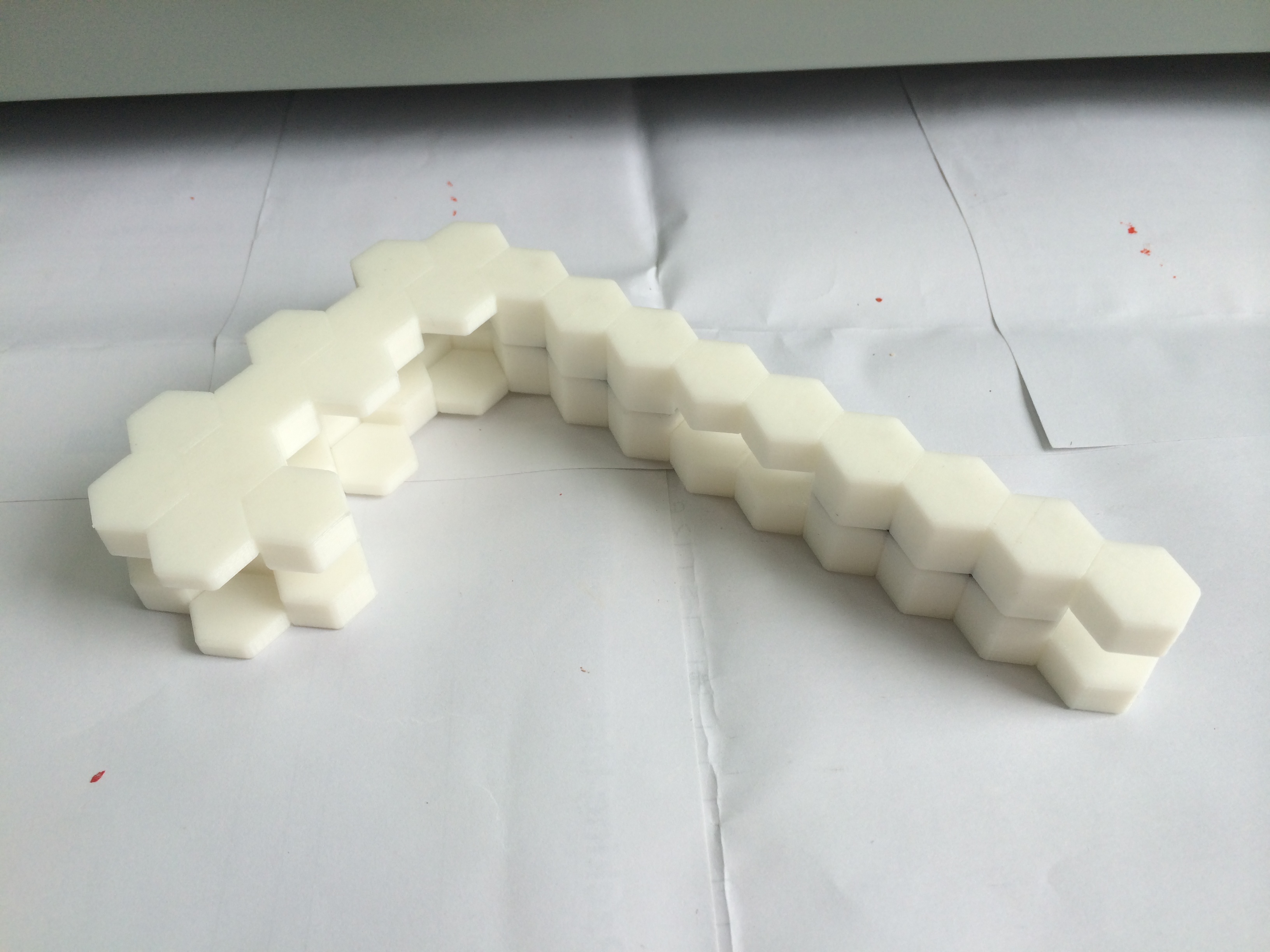

便携蜂窝矩阵展示架图6

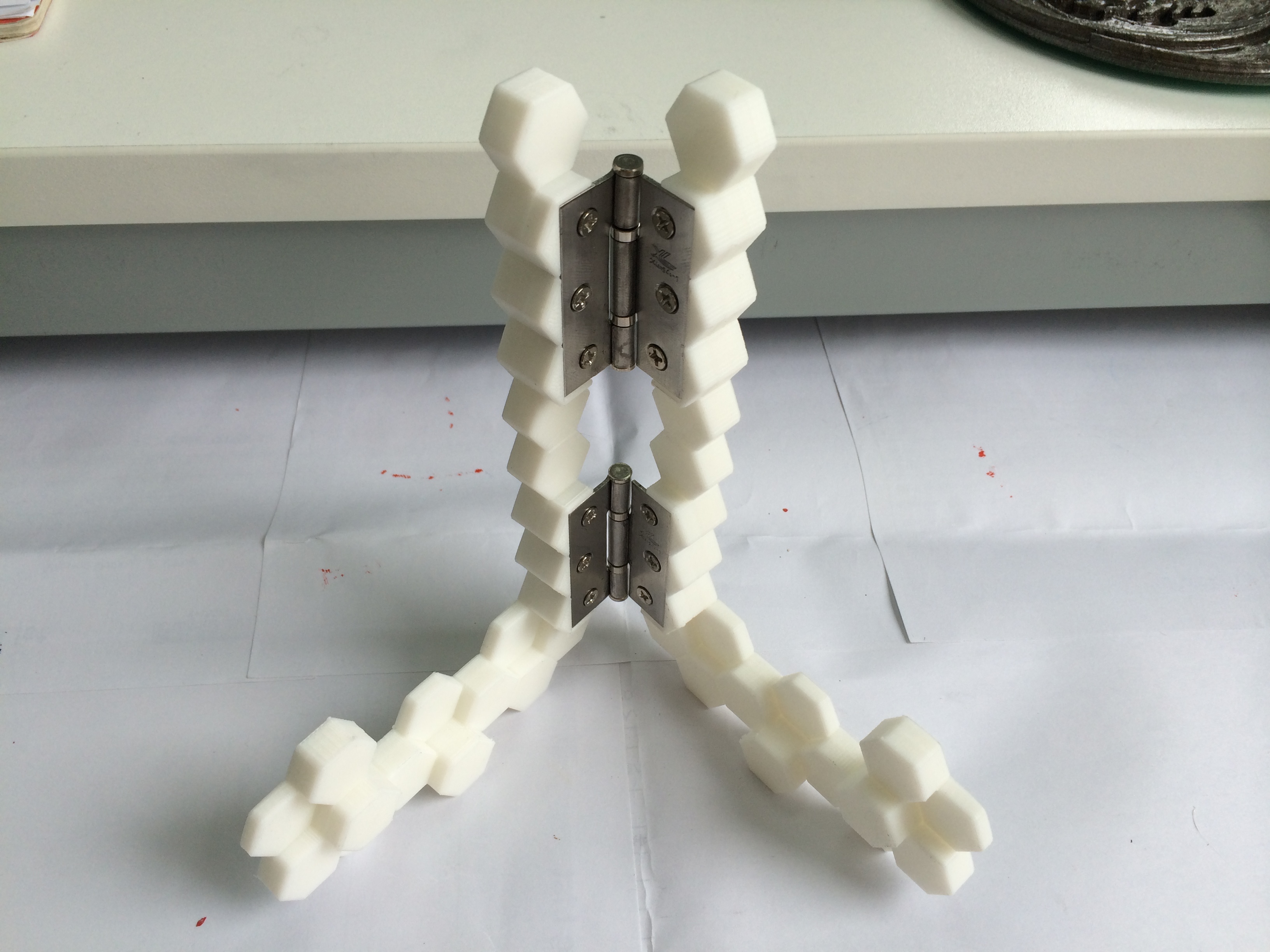

便携蜂窝矩阵展示架图7

单独摆放时发现重心略靠后,容易向后倾倒,可以增加前端的矩阵数量和厚度,调整整体重心

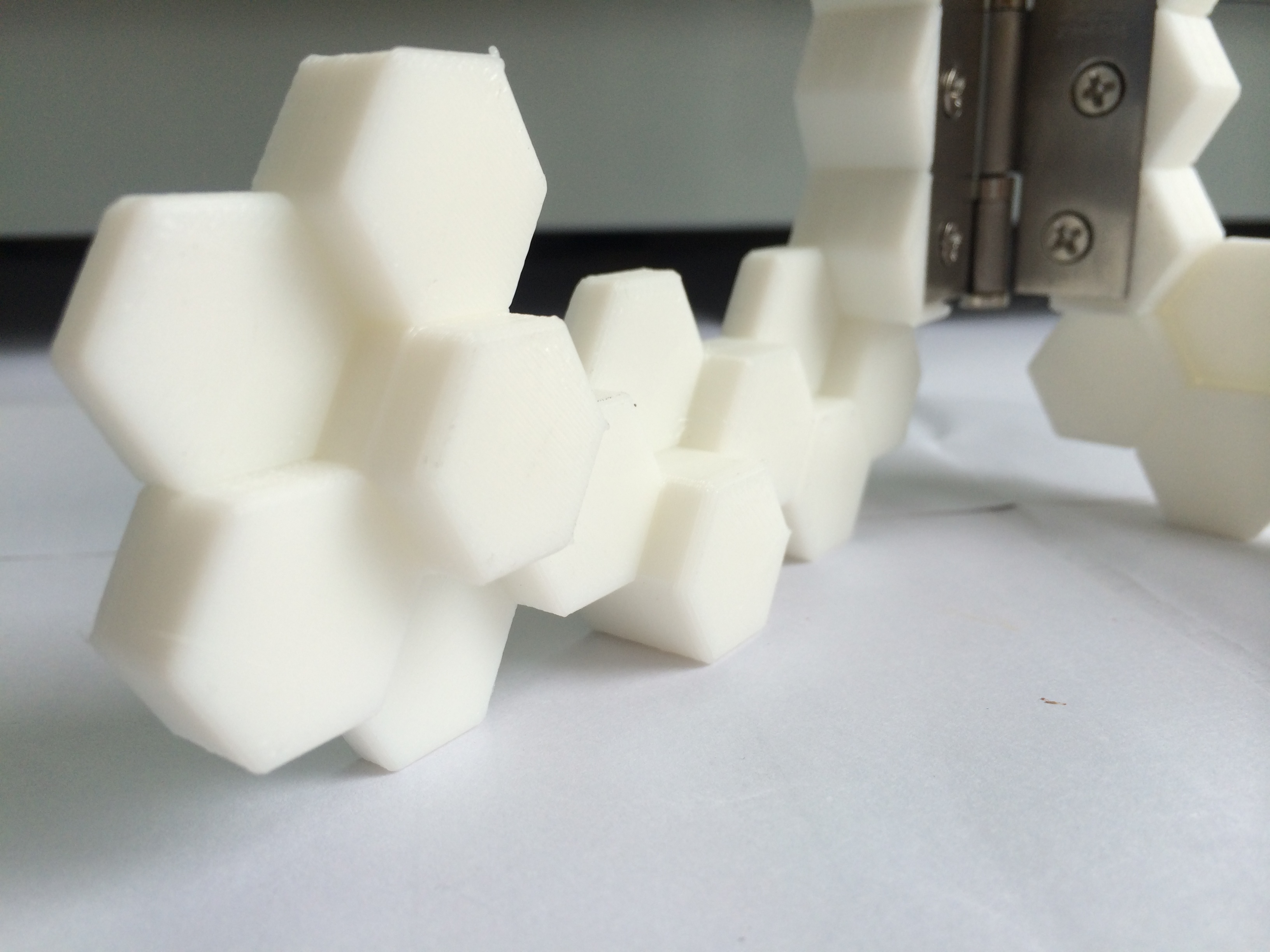

便携蜂窝矩阵展示架图8
便携蜂窝矩阵展示架图10

便携蜂窝矩阵展示架图11

便携蜂窝矩阵展示架图9

圆盘摆上后重心前移,比较稳当,展示效果极佳

展示架模型及Gcode下载:下载附件新建文件夹.zip
