本文介绍了如何使用3D打印技术制作童话世界中的风车和城堡。提供了详细的3D打印参数,包括层高、壁厚、填充等,并展示了两种驱动风车的方法:一种是将小电机和锂电池装在房子内部,另一种是使用UNO控制板和9g舵机。通过这个项目,家长可以与孩子一起动手制作,激发孩子的创造力。


聆听童话里古老的传说(3D打印)图1

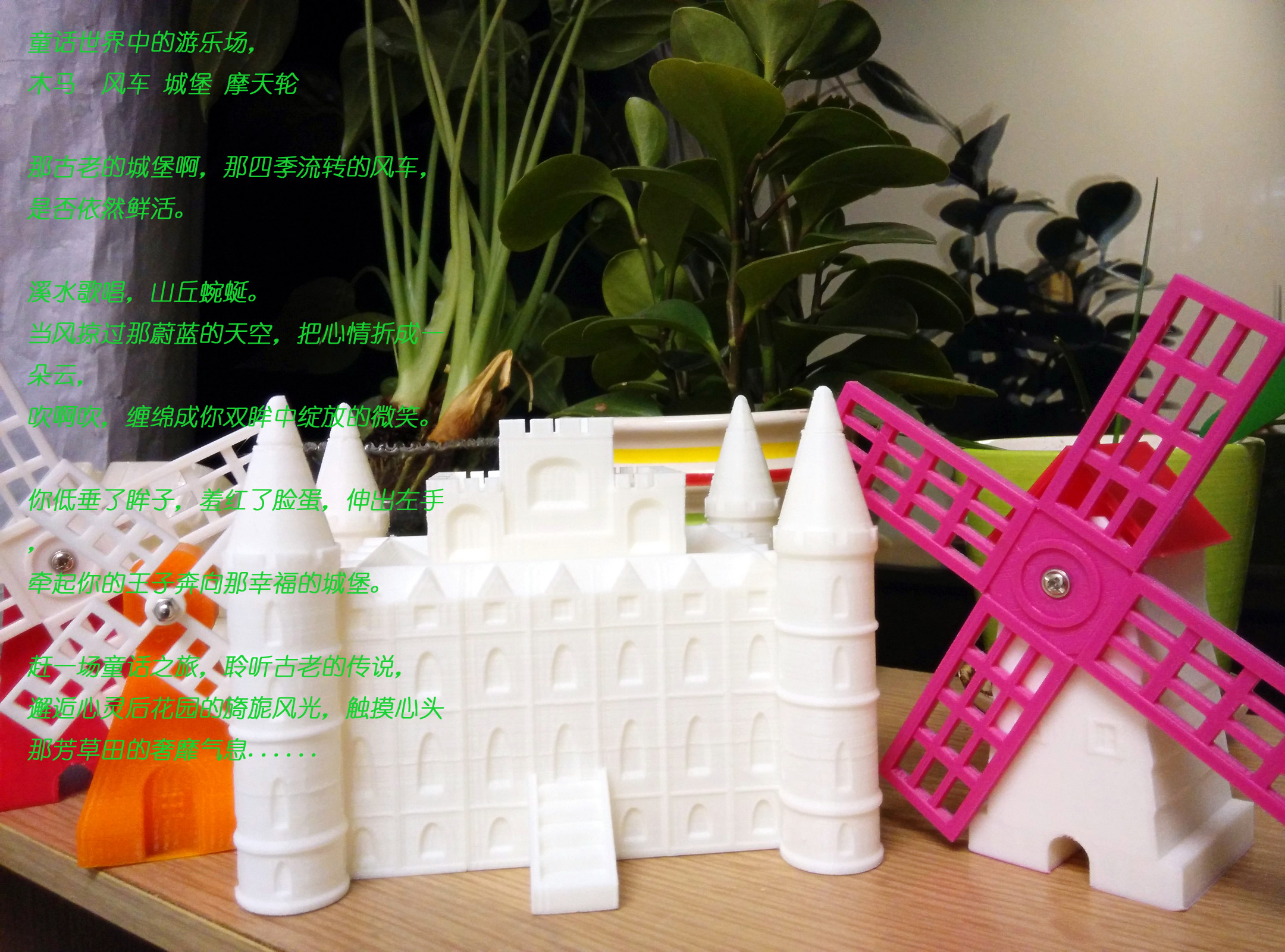

童话世界中的游乐场,
木马  风车 城堡 摩天轮

那古老的城堡啊,那四季流转的风车,
是否依然鲜活。

溪水歌唱,山丘蜿蜒。
当风掠过那蔚蓝的天空,把心情折成一朵云,
吹啊吹,缠绵成你双眸中绽放的微笑。
聆听童话里古老的传说(3D打印)图5

你低垂了眸子,羞红了脸蛋,伸出左手,
牵起你的王子奔向那幸福的城堡。

赶一场童话之旅,聆听古老的传说,
邂逅心灵后花园的旖旎风光,触摸心头那芳草田的奢靡气息......






风车和城堡外壳为3D打印的产物。

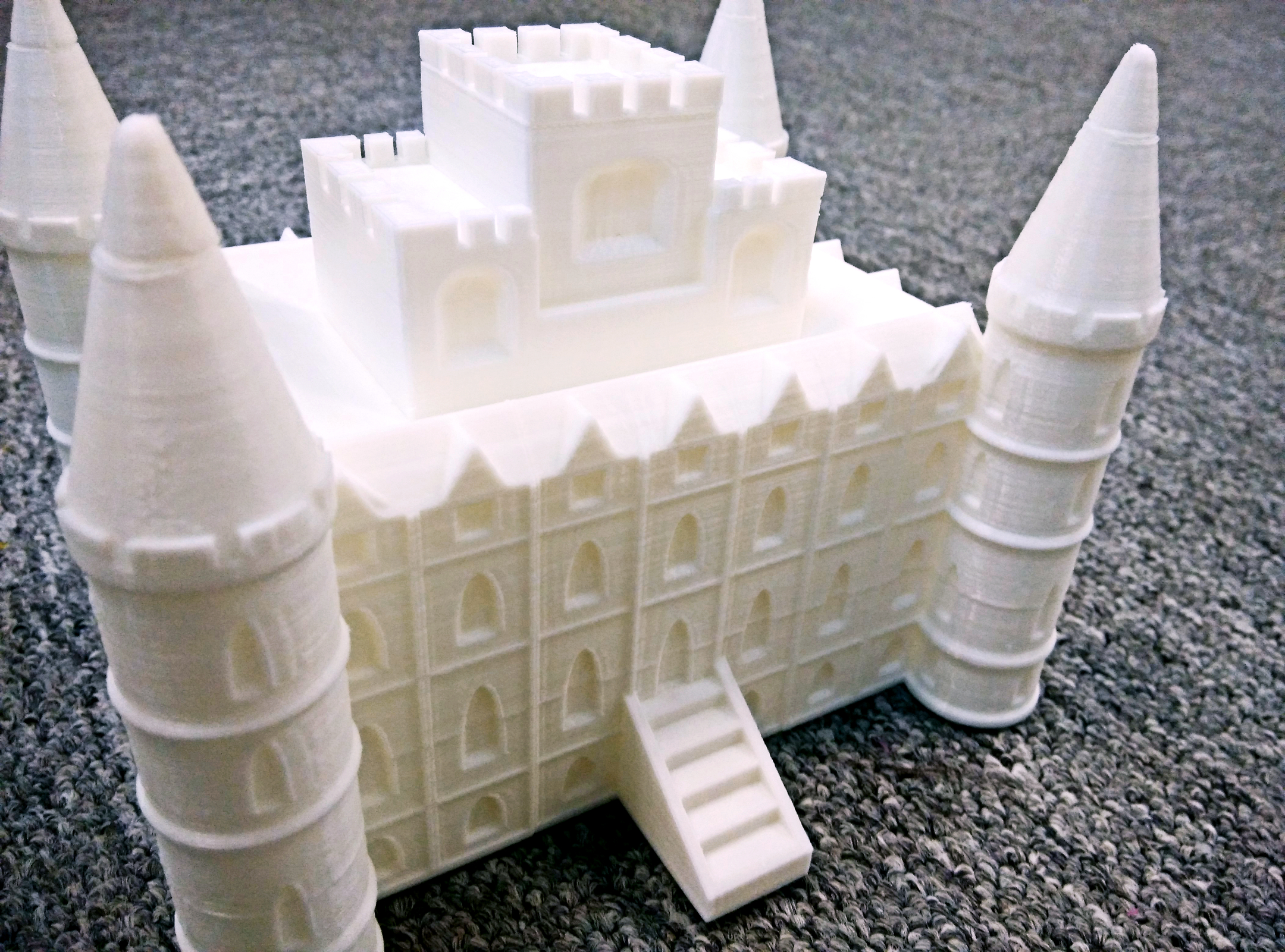

城堡,打印参数: 层高:0.12mm;壁厚:0.8mm;填充:10%;
打印温度:220℃
打印尺寸:154*129*115
打印时间: 10 hous 19 mins

聆听童话里古老的传说(3D打印)图4

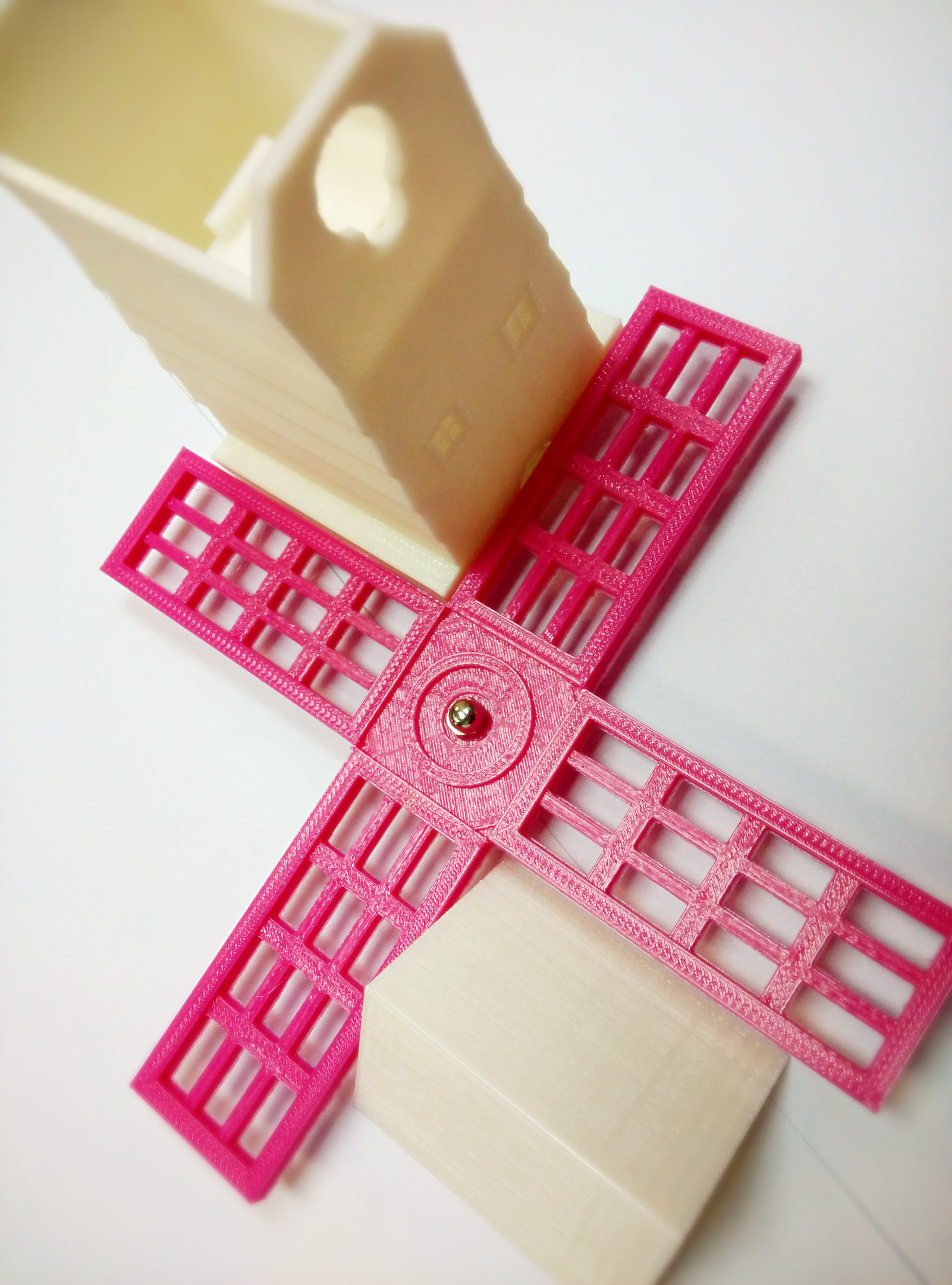

风车,打印参数: 层高:0.12mm;壁厚:0.8mm;填充:10%;
打印温度:220℃
打印尺寸:50*50*84;41.5*45.5*24;140*140*4
打印时间: 2 hous 16 mins

聆听童话里古老的传说(3D打印)图2




外壳打印完成,现在我们把小风车转起来吧。

这里用了两种方式让小风车转动起来。



一种组装起来非常整洁,只需要把小电机和锂电池装在房子的肚子里就可以啦。电机和锂电池如图,

聆听童话里古老的传说(3D打印)图3

完工后是不是很美观呢?!

聆听童话里古老的传说(3D打印)图6



另一种方式用到了DF的UNO主控板和360°的9g舵机,但是有个很大的缺点配件装不进房子里只能拖个长尾巴,只能怪北京的房价太高啦!

聆听童话里古老的传说(3D打印)图7

所需代码:

  1. #include <Servo.h>    // 声明调用Servo.h库
  2. Servo myservo;        // 创建一个舵机对象
  3. int pos = 0;          // 变量pos用来存储舵机位置
  4. void setup() {
  5.     myservo.attach(9);  // 将引脚9上的舵机与声明的舵机对象连接起来
  6. }
  7. void loop() {
  8.    for(pos = 0; pos < 360; pos += 1){    // 舵机从0°转到360°,每次增加1°
  9.       myservo.write(pos);           // 给舵机写入角度
  10.       delay(15);                    // 延时15ms让舵机转到指定位置
  11.    }
  12.     for(pos = 360; pos>=1; pos-=1) {    // 舵机从360°转回到0°,每次减小1°
  13.
  14.        myservo.write(pos);        // 写角度到舵机
  15.        delay(15);                 // 延时15ms让舵机转到指定位置
  16.     }
  17. }
复制代码








3D模型来源:

城堡
http://www.thingiverse.com/thing:51575


风车
http://www.thingiverse.com/thing:25245



相关配件链接:UNO控制板,小电机, 3609舵机,杜邦线3根


创作许可协议

本项目采用 None(不开放任何权利,保留所有权利) 进行许可。
