烟雾宝盒是一个基于DFRduino Mega2560 V3.0控制器的烟雾报警骚扰装置。它通过模拟烟雾传感器MQ2检测烟雾值，并根据不同的烟雾值划分三个等级，分别亮起蓝灯、黄灯或红灯，并在高烟雾值时发出警报声。适用于办公室、公车等场所，帮助识别和骚扰香烟僵尸。该项目需要的材料包括DFRduino Mega2560 V3.0控制器、RGB全彩灯盘、数字蜂鸣器模块和模拟烟雾传感器MQ2。
|
烟雾宝盒 话说烟魔为了统治地球发明了香烟，并将这种邪恶的东西投向了地球，  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image002.jpg 于是乎地球上就出现了香烟僵尸，他们无处不在，在办公室、在公车，在公厕……它们平时于常人无异，但是每到烟雾发作之时，即将原型毕露。   file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image004.jpgfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image005.jpg 正义的人类为了能够识别出这些香烟僵尸，发明了香烟宝盒。 你想识别香烟僵尸吗？你想提前了解一个区域是否有香烟僵尸吗？你想用红光和声响骚扰僵尸吗？那就使用香烟宝盒，香烟宝盒居家旅行之必备神器！以上为扯淡时间。 这个CASE是要做个烟雾报警骚扰的装置。话说哥们常年受一些烟魔的骚扰，为了能够及时发现，并骚扰他们一下，我决定做这个“玩意”。 相关功能： 对于不同的烟雾值进行划分为三个等级，小于500时，亮起蓝灯，表示安全，大于500小于900时，亮起黄灯表示附近有香烟僵尸，大于900时，亮起红灯，表示僵尸活动猖獗，并发出警报声。 相关材料：

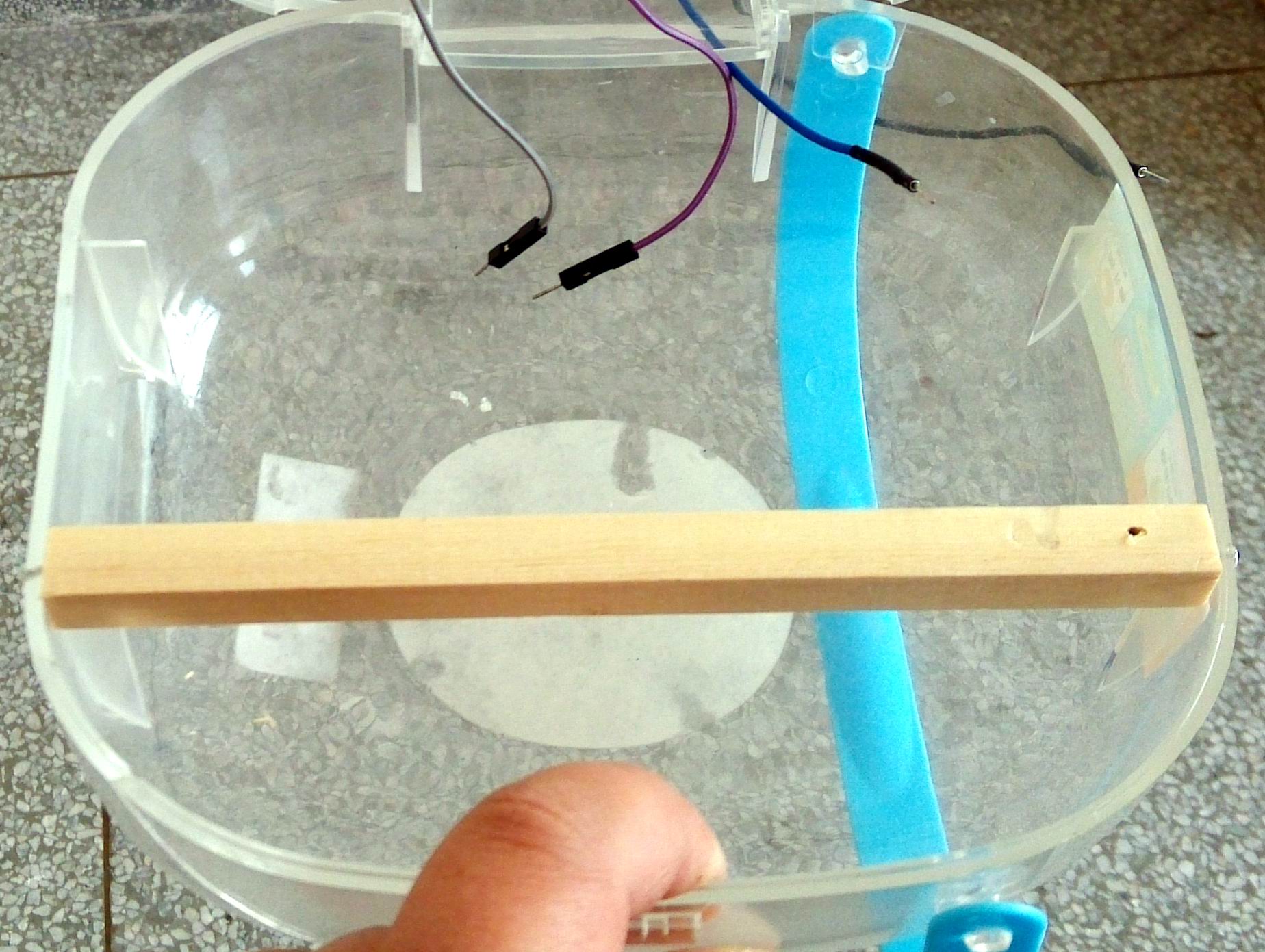

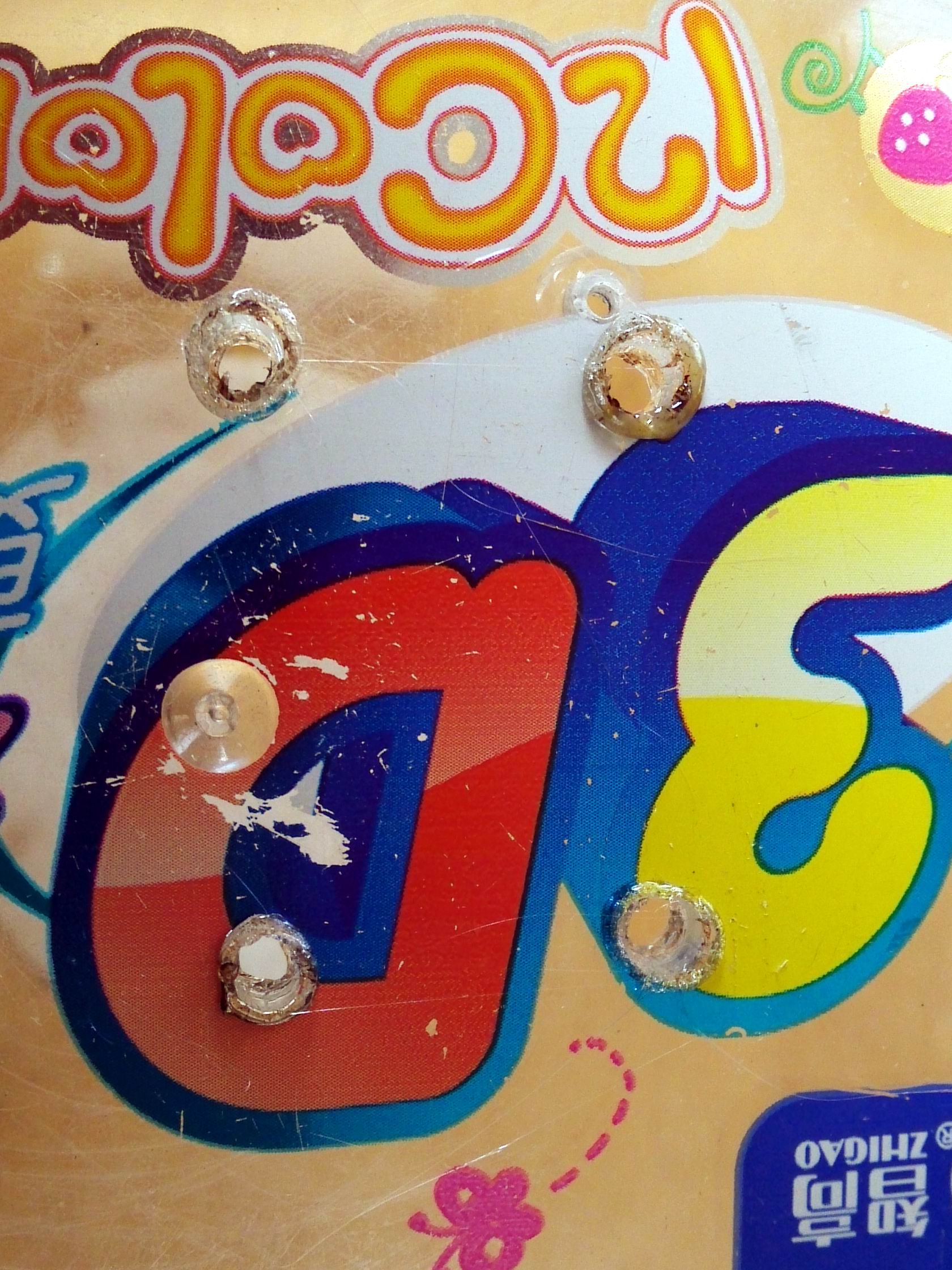

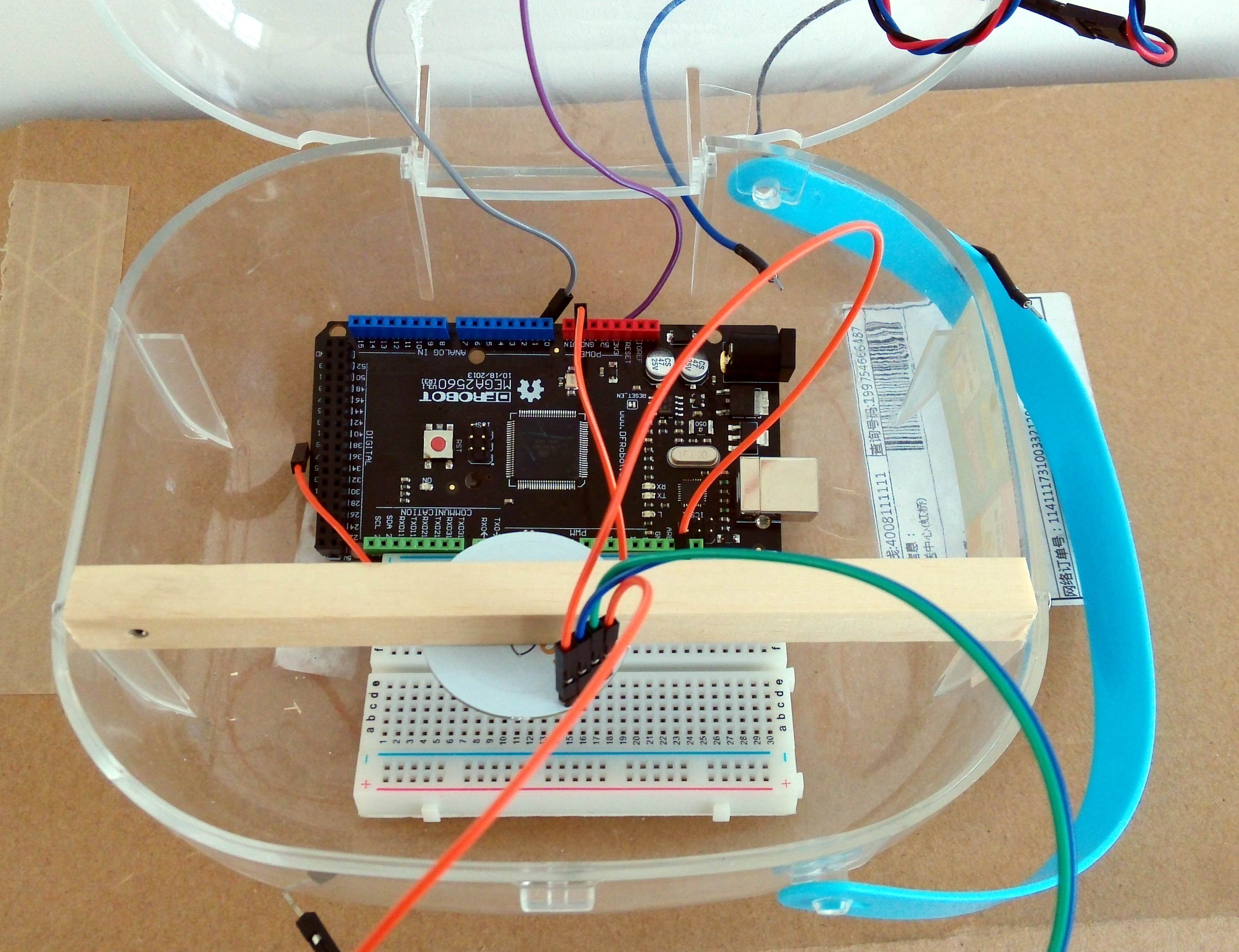

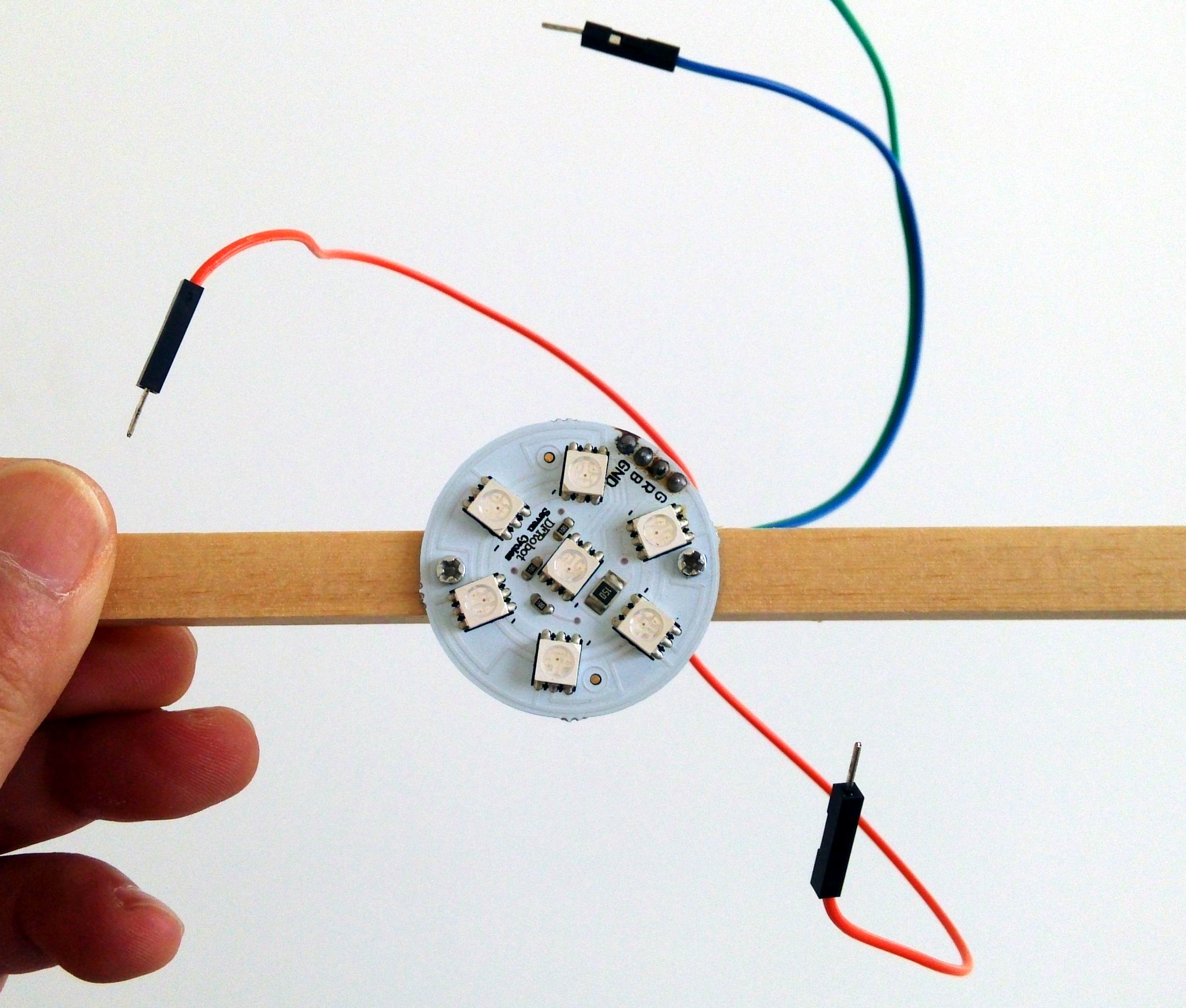

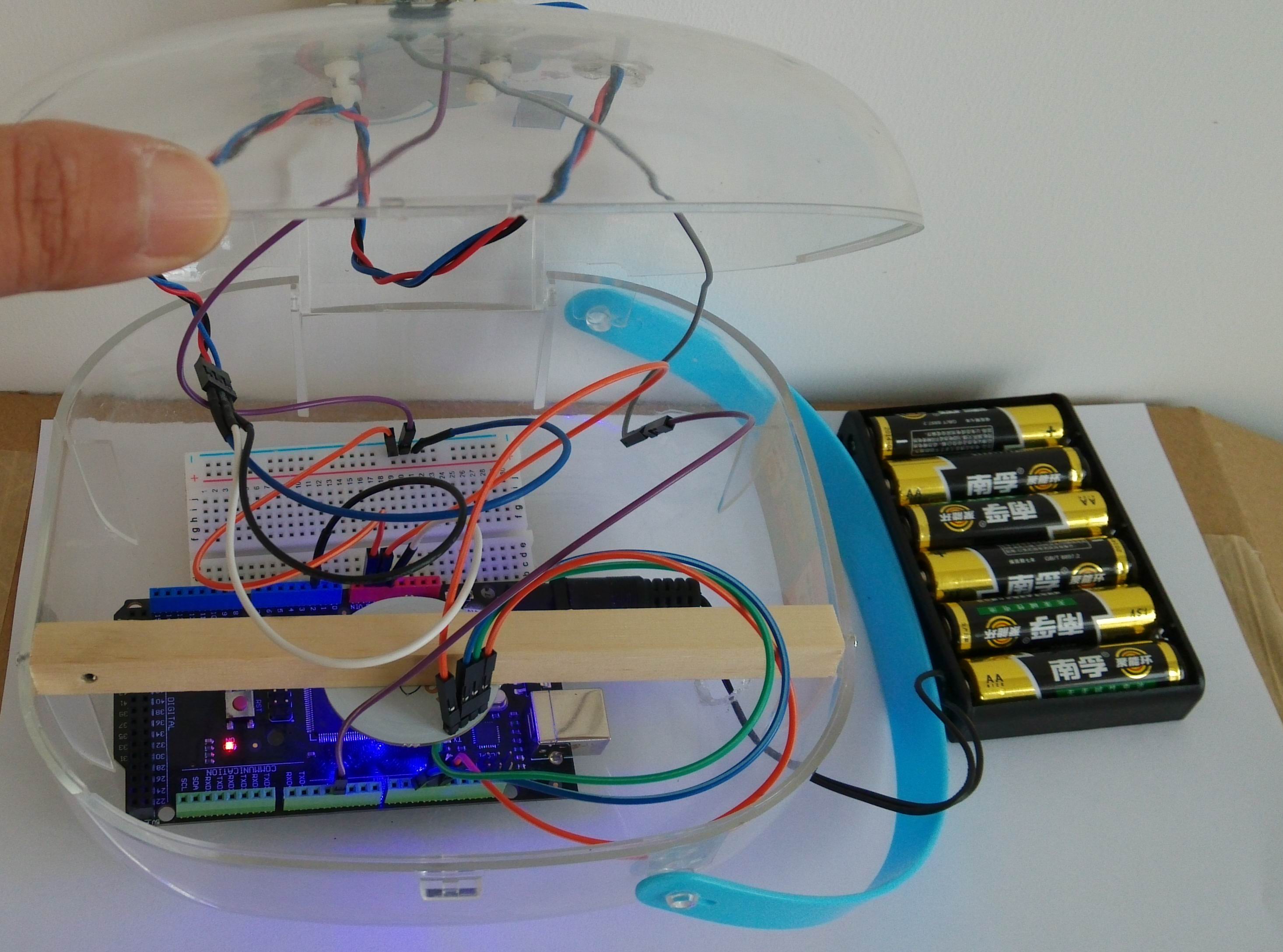

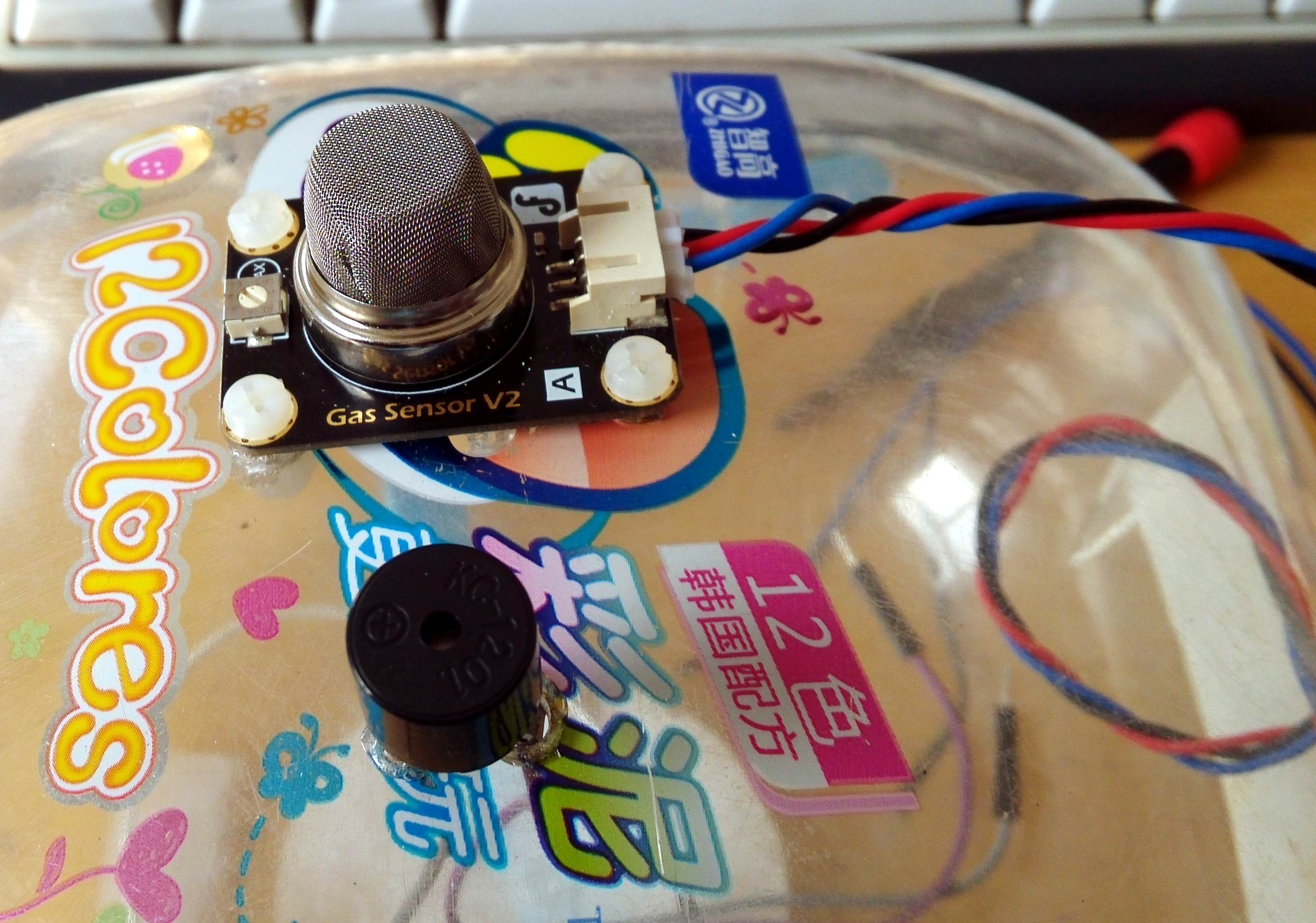

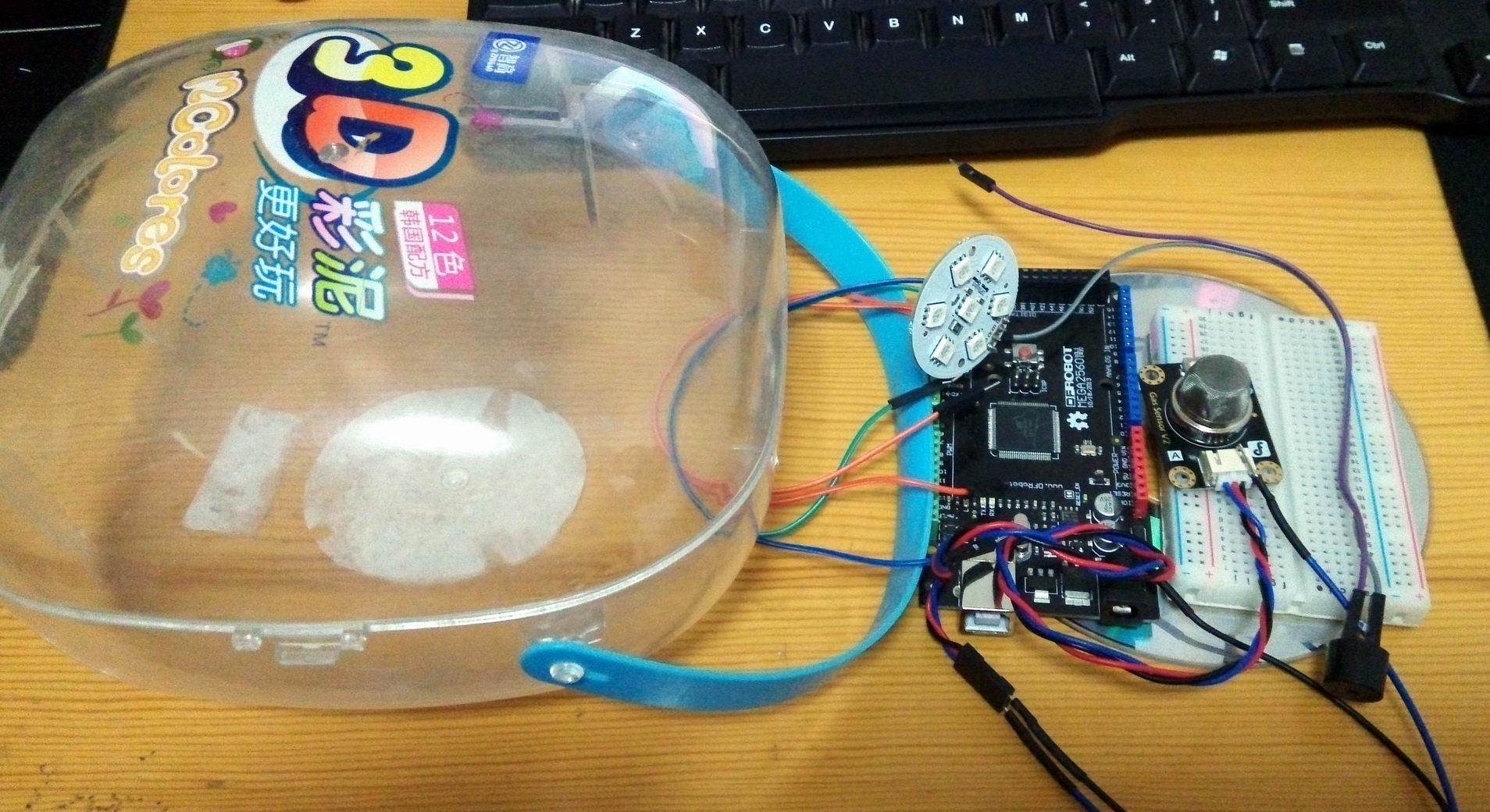

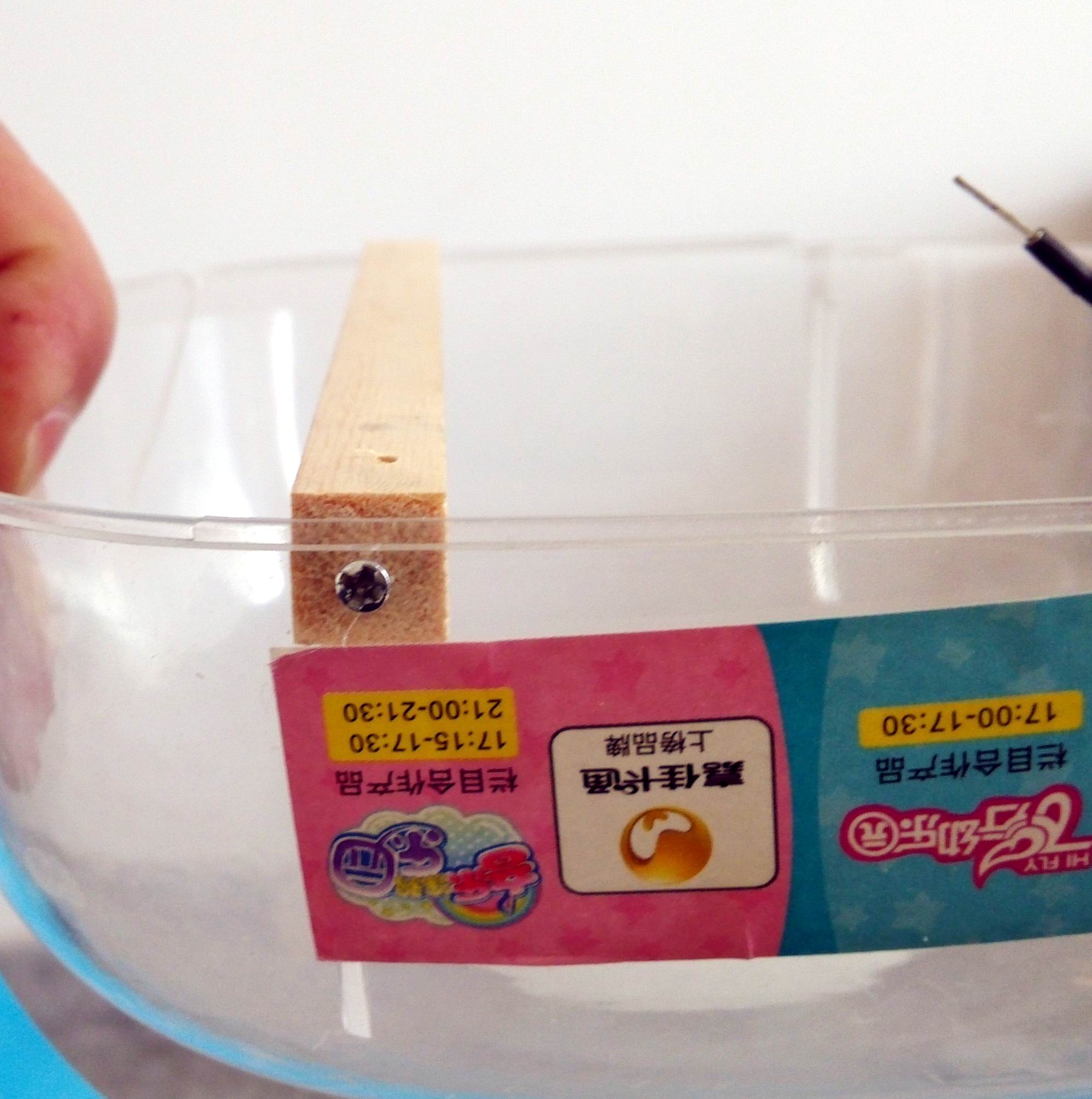

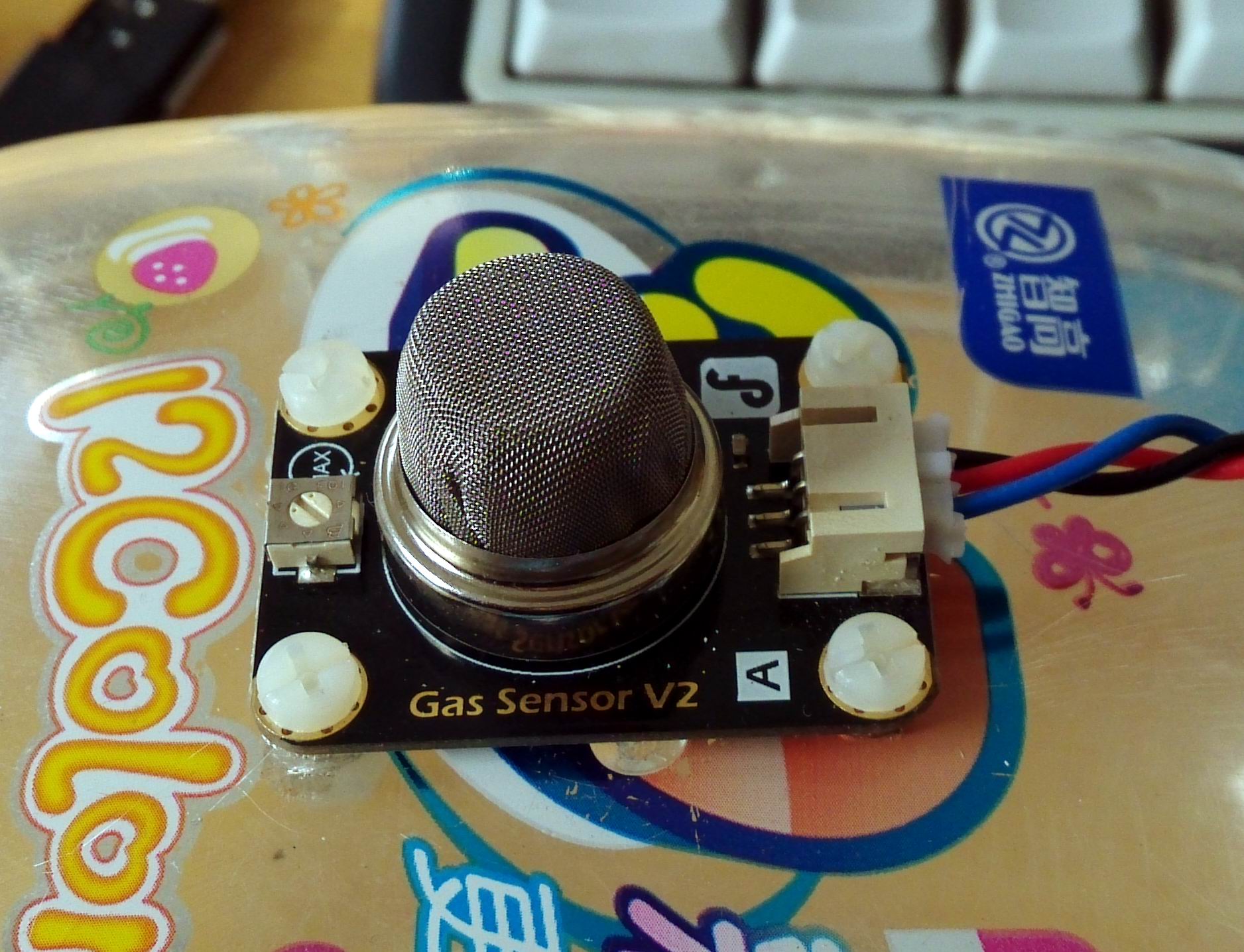

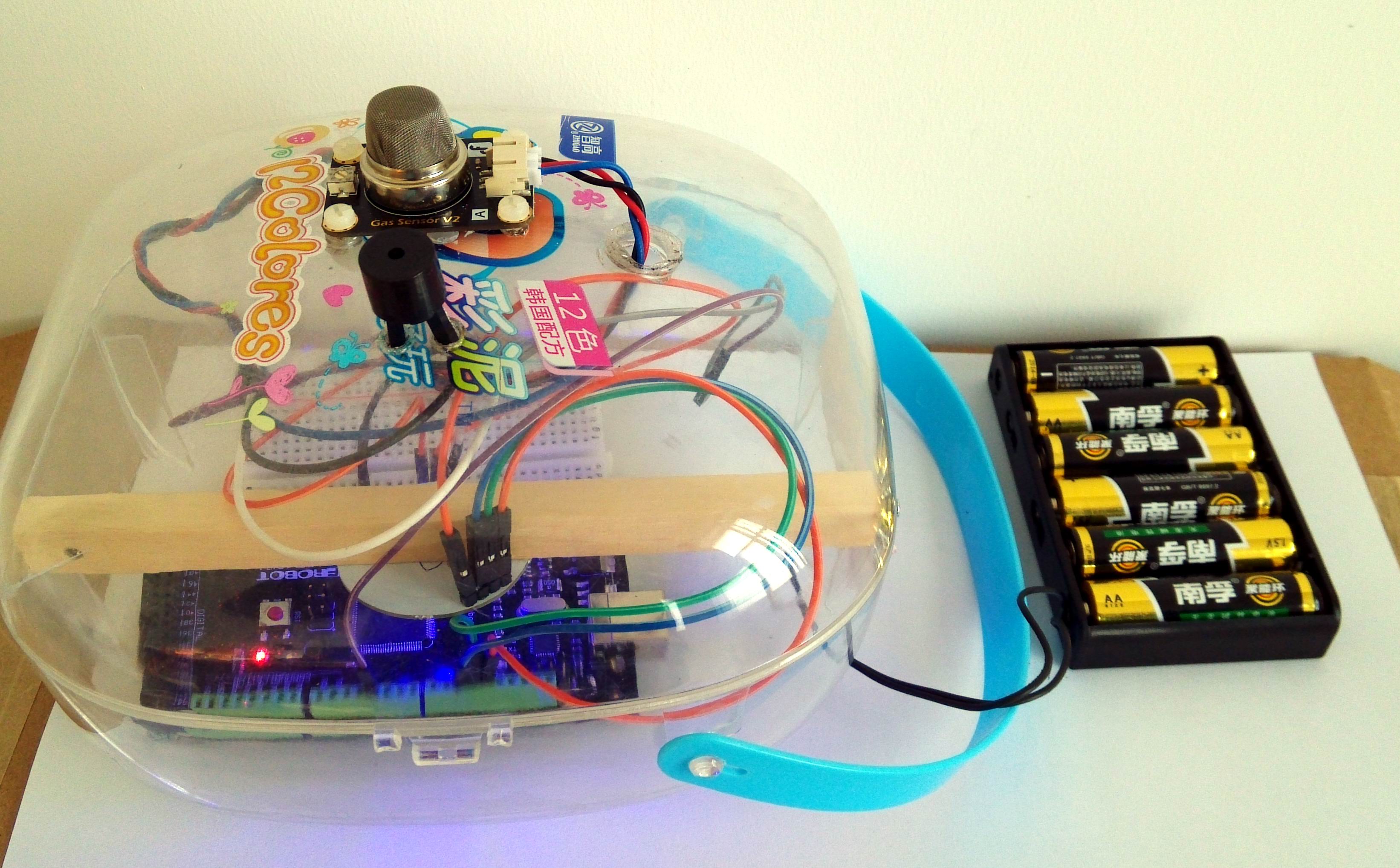

因为手里没有传感器拓展版，所以用了面包板，因为手里没有DF新版的蜂鸣器，所以用的是DF老版本的蜂鸣器（两只引脚的）。另外2560完全可以换成UNO。我手里没有UNO 的板子了，临时用下2560。  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image007.jpg 制作步骤： 1． 安装MQ-2传感器，由于盒子是塑料材质的，本想用钻头，后来发现打孔易裂，就想了省事的法子，直接拿焊笔戳。如下图  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image009.jpg 2． 安装用DF烟雾传感器内的螺丝将传感器固定在盒子顶部。  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image011.jpg 3． 同样方法将蜂鸣器安装在盒子顶部  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image013.jpg 4． 安装LED灯盘，先将LED灯盘安装在木方上，再将木方安装在盒子内部。    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image015.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image017.jpgfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image019.jpg 5． 按下表方法正确连线  file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtmlclip1/01/clip_image021.jpg 物理连线 画不好连线图，给个表格吧。（那个画图的软件一直没捞到捉摸过）
原代码 const int YW_PIN=A2; float yw_convertor(int analog_num1) { return analog_num1 * (5.0 / 1024.0 * 100); } void setup() { Serial.begin(9600); pinMode(12,OUTPUT); pinMode(11,OUTPUT); pinMode(10,OUTPUT); pinMode(9,OUTPUT); pinMode(4,OUTPUT); } void loop() { int y = analogRead(YW_PIN); Serial.println(y); if (y>900) { digitalWrite(11, HIGH); digitalWrite(10, LOW); digitalWrite(12, LOW); tone(4,100); pinMode(4,INPUT); //关闭4号口输出，没有想到其他好办法所以将状态改为输入 } else { if(y>500) { digitalWrite(12, HIGH); digitalWrite(10, HIGH); digitalWrite(11, LOW); } else {digitalWrite(10, HIGH); digitalWrite(11, LOW); digitalWrite(12, LOW); } } }  总结：希望各位DF的坛友，能够搞出更多的玩法。 http://www.tudou.com/programs/view/FcpgKJw13lQ/ |
-
{
return analog_num1 * (5.0 / 1024.0 * 100);
}
没看懂这行语句的意思？
而且讲的故事也很有趣。
这不就是创客需要的东西吗？
