基于YEELINK平台的烟雾宝盒（网络版）

将UNO R3放置在盒子内部，对应孔位，用微钻打孔，用螺丝将其固定在盒子底部。

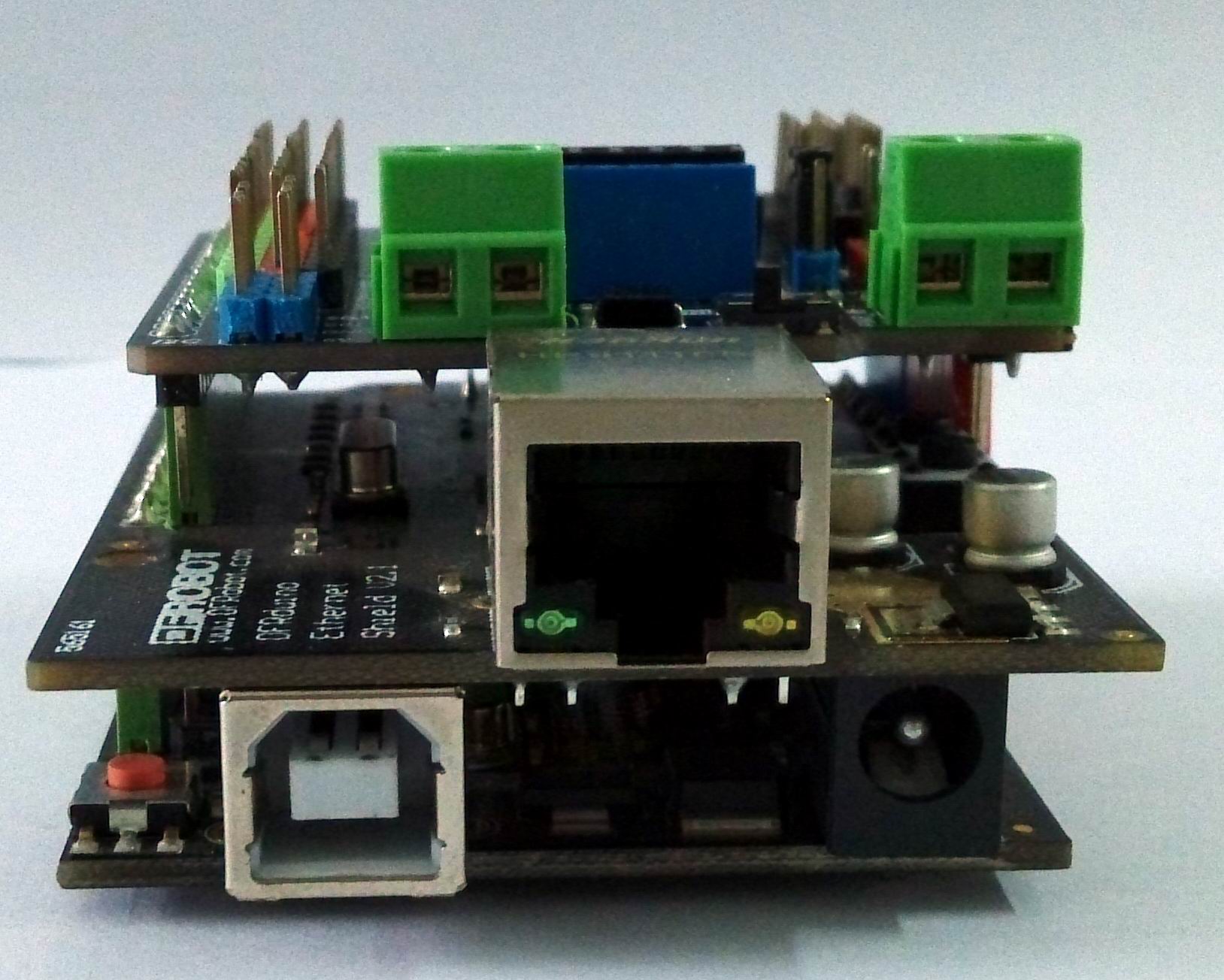

将W5100安装在UNO上，再将IO 传感器扩展板 V7.1叠加在W5100上。如下所示

将红、黄、蓝三色LED发光模块，安装在盒子的侧面，对应孔位先用微转打孔，用螺丝固定模块。如下图所示。由于该模块是数字型号，所以分别将其三根线插在传感器拓展板的数字口（扩展板上标有大写字母D的插口）6、7、8上（绿色数字口，红色VCC，黑色GND）。其中红色LED对应数字口6，绿色LED对应数字口7，蓝色LED对应数字口8。

将数字蜂鸣器模块安装在盒子的另一侧面，将其三根线插在传感器拓展板的数字口4上（绿色数字口，红色VCC，黑色GND）

模拟气体传感器 (MQ2)，接在传感器扩展板的模拟口2上（扩展板上标有大写字母A的插口）（蓝色对应模拟口，红色对应VCC，黑色对应GND）。使用DF烟雾传感器内的螺丝将传感器固定在盒子顶部。

至此我们已经完成了本地硬件部分的器材安装与数据连线。

（6）注册并登录平台

进入yeelink平台注册个用户（这里不再介绍），以注册用户身份登录平台，进入用户中心。登录后点击用户头像可以进入“用户中心”。

   （7）添加新设备

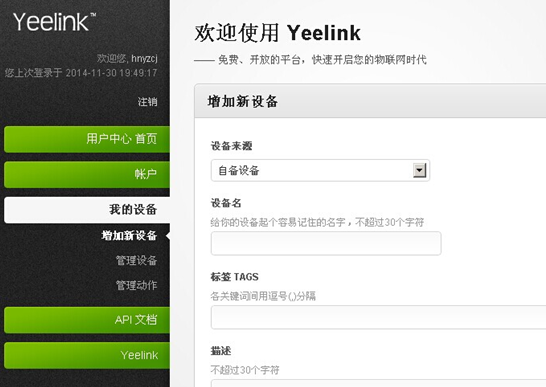

进入用户中心后，在页面左侧导航栏选择“我的设备”——“增加新设备”如下图所示。同时右侧出现“增加新设备” 页面。依次完成设备来源、设备名、标签 TAGS、描述、地理位置名称、地理位置数据等项目的设置。其中设备来源选择为自选设备、设备名为物联网测试项目、标签TAGS为烟雾、描述为烟雾、地理位置名称为你所在省市地区名称、地理位置数据请从地图放置一个标记以表示设备所在的位置，坐标会被自动记录。当以上设置完成后，点击保存按钮完成新设备的添加。

   （8）添加传感器

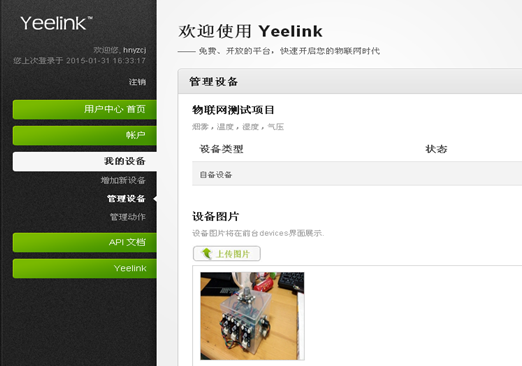

点击Yeelink页面导航栏“我的设备”——“管理设备”即可看到之前添加的设备，选择需要添加传感器的设备如我们刚才添加的“物联网测试项目”，进入该设备的界面，在页面左下方传感器栏目下，点击“增加一个传感器”即可为烟雾监测添加一个传感器。

五、程序代码

<div align="left">.#include <Ethernet.h></div><div align="left">#include <WiFi.h></div><div align="left">#include <SPI.h></div><div align="left">#include <yl_data_point.h></div><div align="left">#include <yl_device.h></div><div align="left">#include <yl_w5100_client.h></div><div align="left">#include <yl_wifi_client.h></div><div align="left">#include <yl_messenger.h></div><div align="left">#include <yl_sensor.h></div><div align="left">#include <yl_value_data_point.h></div><div align="left">#include <yl_sensor.h></div><div align="left">//this example reads data from a lm35dz sensor, convert value todegree Celsius</div><div align="left">//and then post it to yeelink.net</div><div align="left">//replace 2633 3539 with ur device id and sensor id</div><div align="left">yl_device ardu(17617);  //此处替换为你的设备编号</div><div align="left">//yl_sensor therm(26154, &ardu);//此处替换为你的传感器编号</div><div align="left">yl_sensor yw(30621, &ardu);</div><div align="left">//replace first param value with ur u-apikey</div><div align="left">yl_w5100_client client;</div><div align="left">yl_messenger messenger(&client,"e1613c569602335b3d76c77cb5e29884","api.yeelink.net");   //此处替换为你自己的API KEY</div><div align="left">const int YW_PIN=A2;//烟雾</div><div align="left">float yw_convertor(int analog_num2)</div><div align="left">{</div><div align="left">       return analog_num2 *(5.0 / 1024.0 * 100);</div><div align="left">}</div><div align="left">void setup()</div><div align="left">{</div><div align="left">    Serial.begin(9600); //for output information</div><div align="left">      pinMode(6,OUTPUT);</div><div align="left">      pinMode(7,OUTPUT);</div><div align="left">      pinMode(8,OUTPUT);</div><div align="left">      pinMode(4,OUTPUT);</div><div align="left">      byte mac[] = {0xDE,0xAD, 0xBE, 0xEF, 0xFE, 0xAA};</div><div align="left">      Ethernet.begin(mac);</div><div align="left">}</div><div align="left">void loop()</div><div align="left">{</div><div align="left">  yl_sensor yw(30621,&ardu);//此处替换为你的传感器编号（烟雾）</div><div align="left">  int y = analogRead(YW_PIN);</div><div align="left">  Serial.println(y);</div><div align="left">       if (y>900)   {</div><div align="left">    digitalWrite(6,HIGH);   </div><div align="left">    digitalWrite(7, LOW); </div><div align="left">    digitalWrite(8, LOW); </div><div align="left">    tone(4,100);          //发出指定频响  </div><div align="left">    pinMode(4,INPUT);  //关闭4号口输出，没有想到其他好办法所以将状态改为输入</div><div align="left">      }</div><div align="left">else {   </div><div align="left">  if (y>500) {</div><div align="left">    digitalWrite(7,HIGH);  </div><div align="left">    digitalWrite(6, LOW); </div><div align="left">    digitalWrite(8, LOW);  </div><div align="left">  }</div><div align="left">    else </div><div align="left">    {digitalWrite(8, HIGH); </div><div align="left">    digitalWrite(6, LOW); </div><div align="left">    digitalWrite(7, LOW); </div><div align="left">    }</div>
<div align="left"> }</div><div align="left">  yl_value_data_pointdp2(yw_convertor(y));</div><div align="left">  yw.single_post(messenger,dp2);</div><div align="left">  delay(1000);</div>
<div align="left">}</div>
复制代码
