用LM35和光敏电阻实现植物生长环境的监测（王建东）

2015-04-129049

linkdfrobot

UID: 16618

21文章

1粉丝

18获取喜欢

AI 快速预览详细

本项目通过Arduino、LM35温度传感器和光敏电阻，实现对植物生长环境中温度和光照强度的实时监控及报警。适合初学者，帮助孩子了解环境监测的基本原理。项目中，LM35用于测量温度，光敏电阻用于测量光照强度，当温度超过35°C或光照强度低于某个阈值时，蜂鸣器会发出警报。每隔500毫秒输出一次温度和电压数据。

笔者初步学习了Arduino的相关知识，并利用arduino的一些套件想到是否可以用LM35和光敏电阻来实现植物生长环境中温度和光照强度的实时监控以及报警。

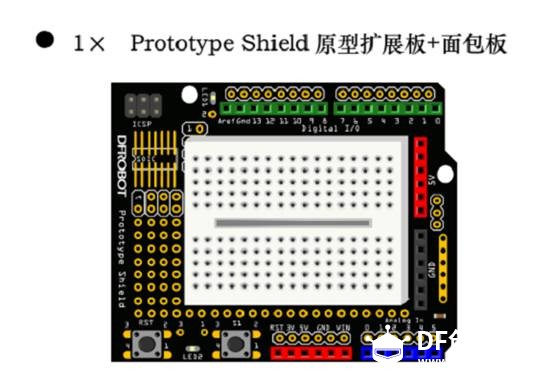

器材列表如下：

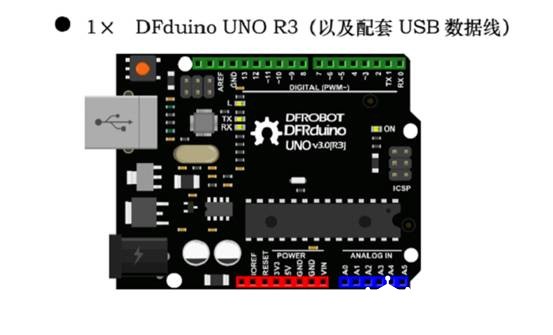

用LM35和光敏电阻实现植物生长环境的监测（王建东）图1

代码界面
[mw_shl_code=cpp,false]float sinVal;
  int toneVal;
  unsigned long tepTimer;
  int val1=0;                      //定义变量，不解释
void setup(){
   pinMode(8,OUTPUT);    //设置引脚8为输出模式
   Serial.begin(9600);       //设置波特率为9600
}
void loop(){
int val;
double date;             //设置存储温度的变量date

val=analogRead(0);       //设置读取模拟口0数据，用以温度计算

val1=analogRead(1);       //设置读取模拟口1数据，用以电压
date = (double) val*(5/10.24 );       //计算温度，并将它赋给date

   if(date>35||val1<1000) {
      for(int x=0; x<180; x++){
         sinVal = (sin(x*(3.1412/180)));
         toneVal = 2000+ (int(sinVal*1000));
         tone(8,toneVal);
         delay(2);
      }
}else{
noTone(8);}       //if函数若果温度>50 或者电压<1000 那么蜂鸣器响如果不是关闭蜂鸣器

         if(millis() - tepTimer > 500){
         tepTimer = millis();//2
         Serial.print("temperature: "); //3
         Serial.print(date);
         Serial.println("C");
         Serial.print(":delectric tension：");
         Serial.print("val1");
         Serial.print("V");  //每隔500ms输出温度和电压
      }
      }[/mw_shl_code]

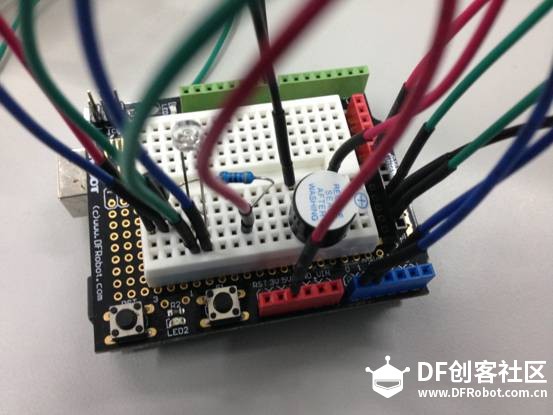

用LM35和光敏电阻实现植物生长环境的监测（王建东）图4

本篇由王建东制作，罗亮指导

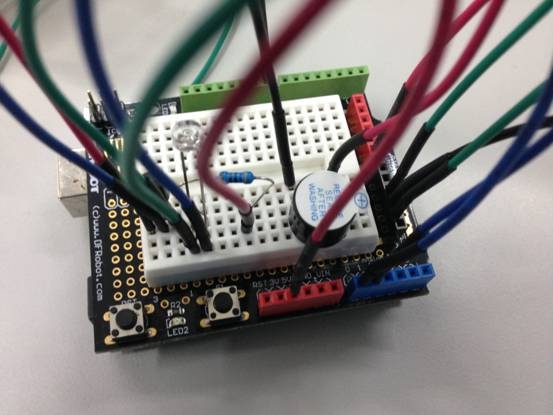

STEM教育 · 用LM35和光敏电阻实现植物生长环境监测_image_3.webp
