OverLordPro－送料转盘改造
2015-07-181.7万
精华项目
AI 快速预览详细
本文介绍了如何对OverLordPro 3D打印机进行送料转盘改造，以解决1公斤料盘不稳和盖子密封问题。通过重新设计转盘和增加垫圈，提高了料盘的稳定性，减少了挤出机构的工作负荷。改造后的效果显著，料盘转动更顺畅，盖子密封更好。文章提供了详细的步骤和注意事项，并附有模型文件供下载。
|

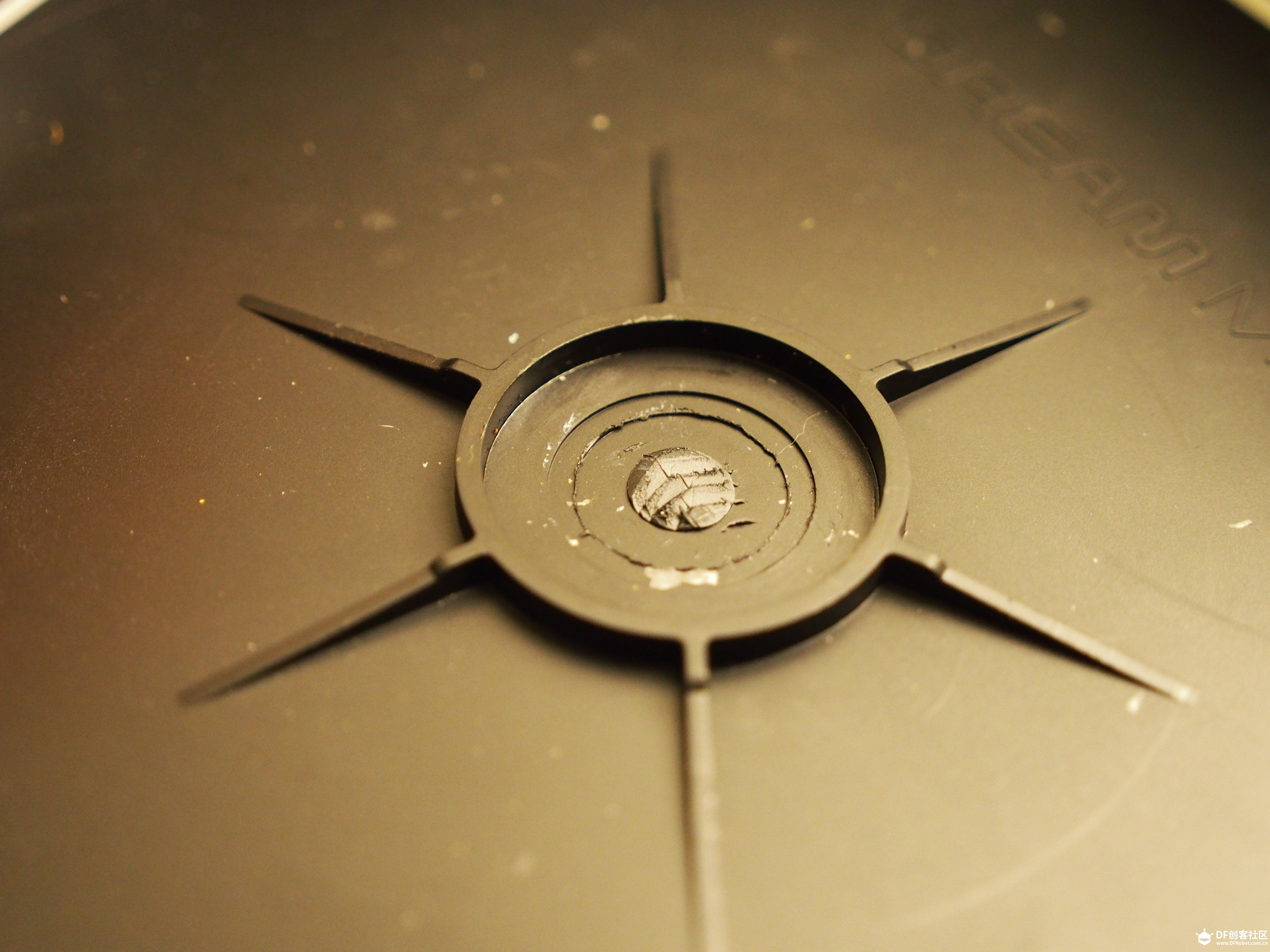

OLP到货后，其中一个好消息是送了一大卷料。 然而，坏消息是，送了1公斤的料！ OLP顶部原装的送料转盘据说是为750g的料盘设计的（虽然我没见过750g料盘的真容）1公斤的料盘放上去不稳当，而且盖子盖不严。 曾看到有兄弟为了减震，把三块哑铃压在OL上。这样的话，料盘转动受阻，挤出机构为了转动料盘会消耗更多功率， 无疑会加重挤出机构发热，从而更加容易堵料。 言归正传，本回改造也是在不影响OLP外观的前提下，进行改造。 首先，将转盘拔下来（由于有轴承，因此需要“拔”，轻轻的“拿”是不行的），然后，记得把轴承撬下来。 这里提示一下大师（研发嗯嗯），底面轴承下方忘了设计凸台，人家轴承转起来肯定是涩涩滴——  因此，除了重新设计转盘外，还需要补一个垫圈。 千言万语不如一幅画，上爆炸图  黑色的是OL（示意一下而已），中间金属色的代表轴承，橙色的就是本回需要打印的两个零件。 打印完后这么装就行了。没学过机械的同学注意一下，轴承这个东西是过盈配合的，安装时要使点劲压进去，一定要压实。 一只手向下压时，另一只手一定托住底，避免把机器顶部压坏了。 另外，PLA材料在不同环境下收缩率不太一样，可能需要打印若干次，寻找一个最合适的缩放比例。 附件中的模型，是在北京的气候条件下试验出来的尺寸。如果你足够幸运， 也许直接打印出来，就能享受到用手一压，轴承“啪”一声扣进去的快感了。  parts.zip安装好后，效果如图：  放上料盘，盖上盖子后：  改造后，盖子与料盘大约有2mm的缝隙。而且转动也比原来顺畅了。 挤出机构的工作负荷又减轻了一些。 |
基本都是薄壁结构和加强筋，不过需要一些支撑辅助。
目前下面出料口感觉降温还是比较慢，看DGG的办法不错，抽空我也试试
我们官方那个设计大家也是清楚的，主要是兼容性的问题。。。。。呵呵，其他的我也不说了，相信大家都能明白！！！！
赞赞赞！！！但是你这个有个小问题就是后面就最好只用我们的料了，哈哈。。。。 不过你这个改装肯定是对我们那种料盘很好的，这个毫无质疑！！！;P
