本文介绍了如何为Overlord添加照明，解决室内光线不足的问题。通过3D打印和LED改装，设计了卡扣结构以确保固定效果。详细步骤包括设计、打印、安装开关和LED等。最终效果显著提升了工作环境的亮度。
|

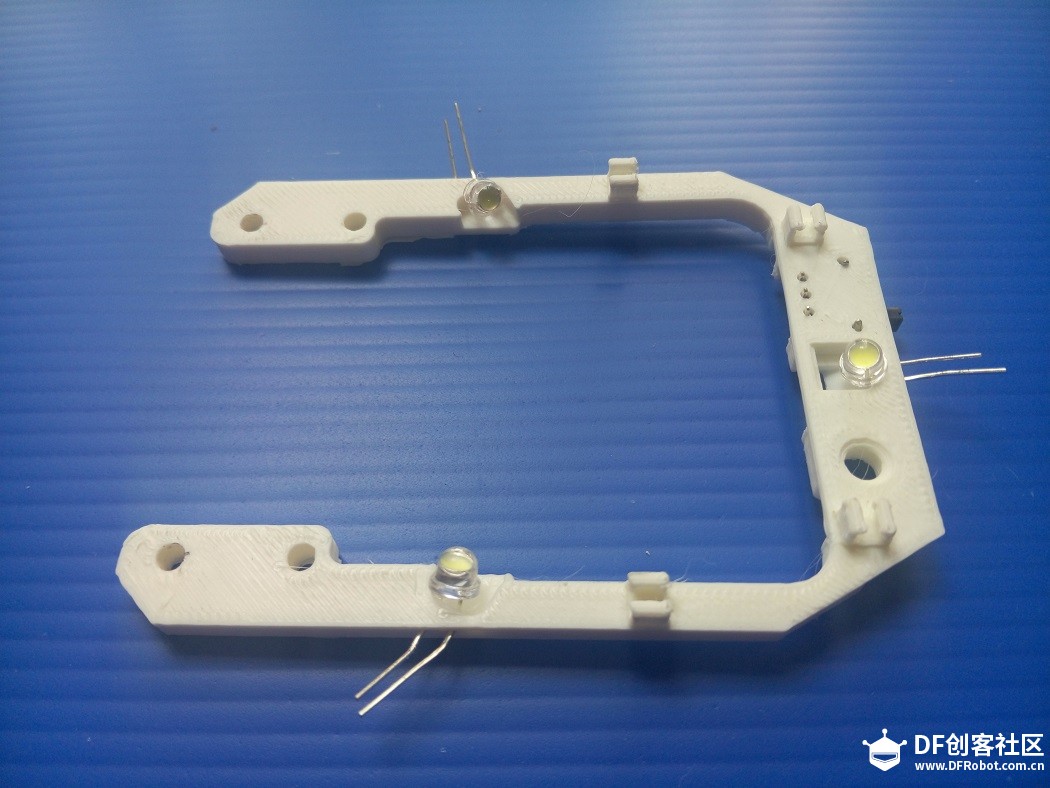

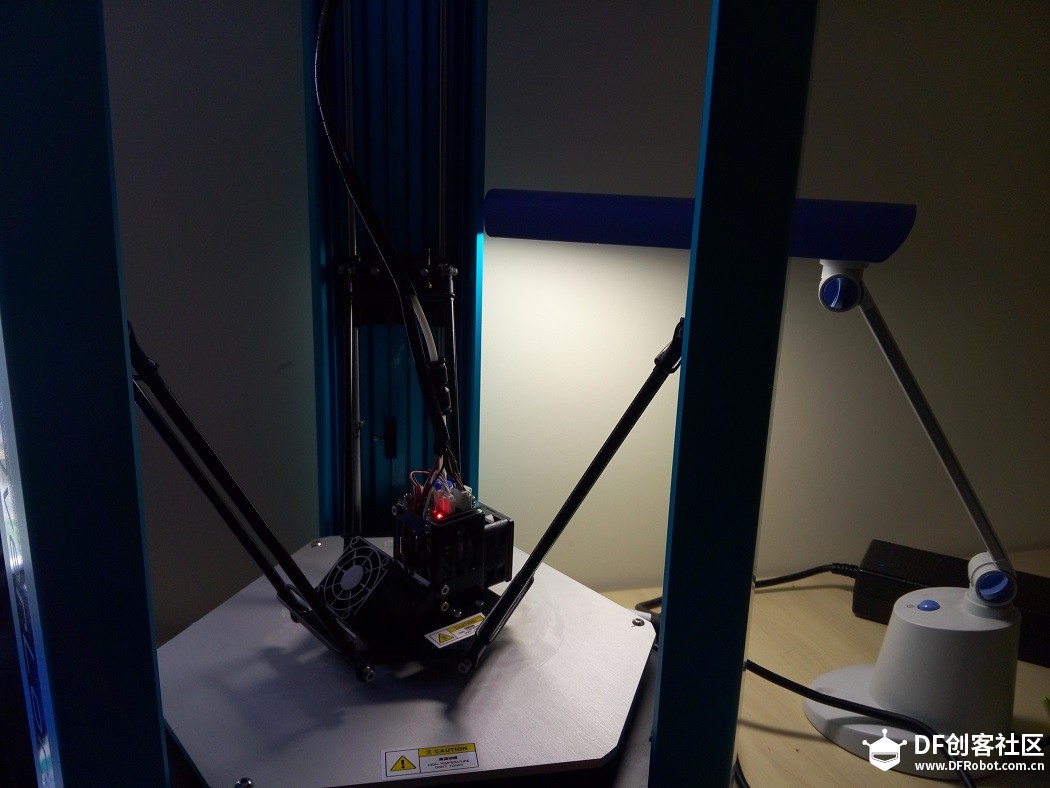

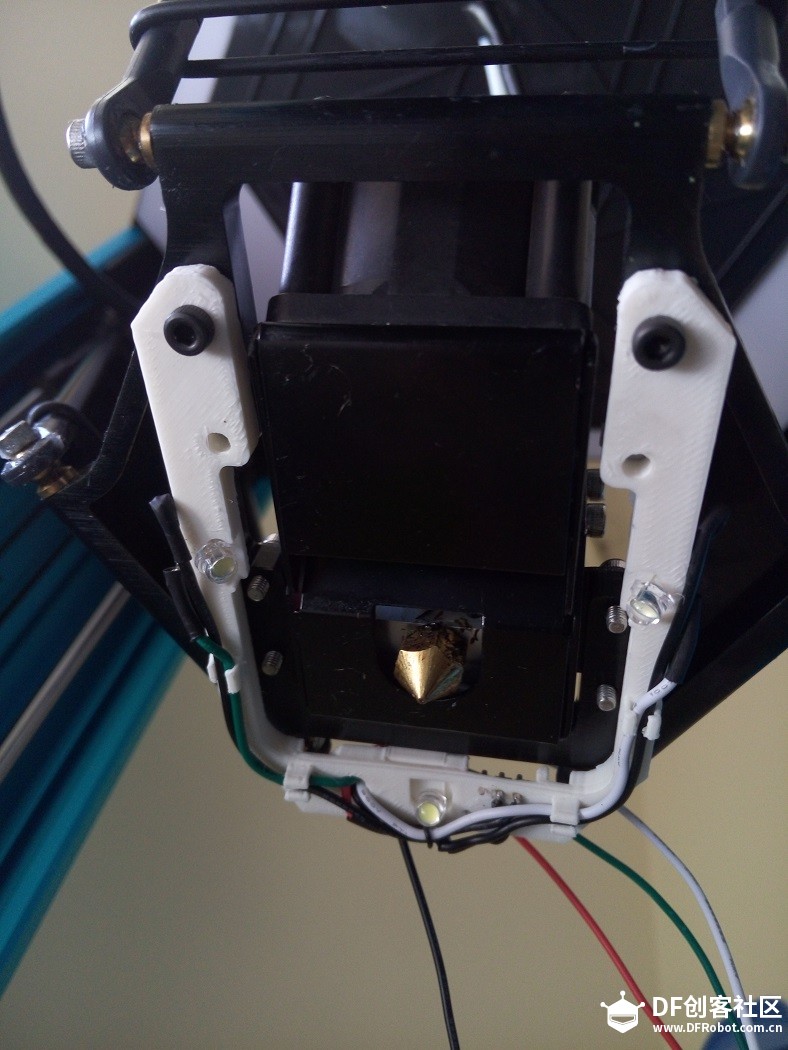

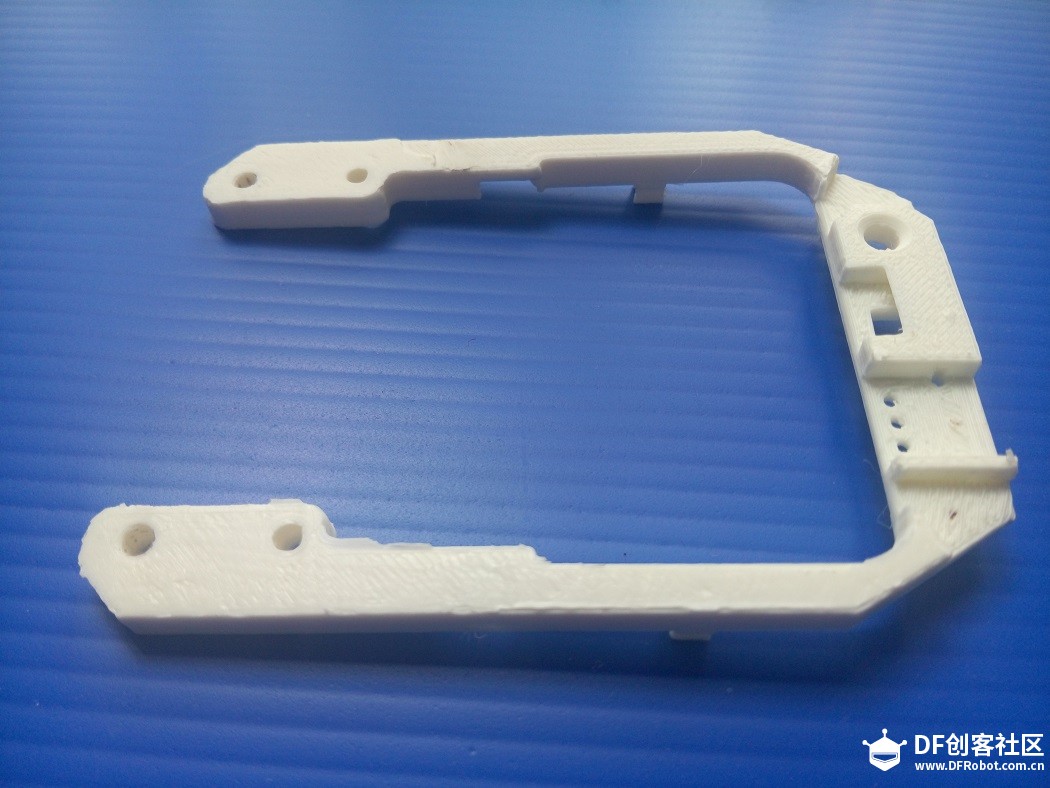

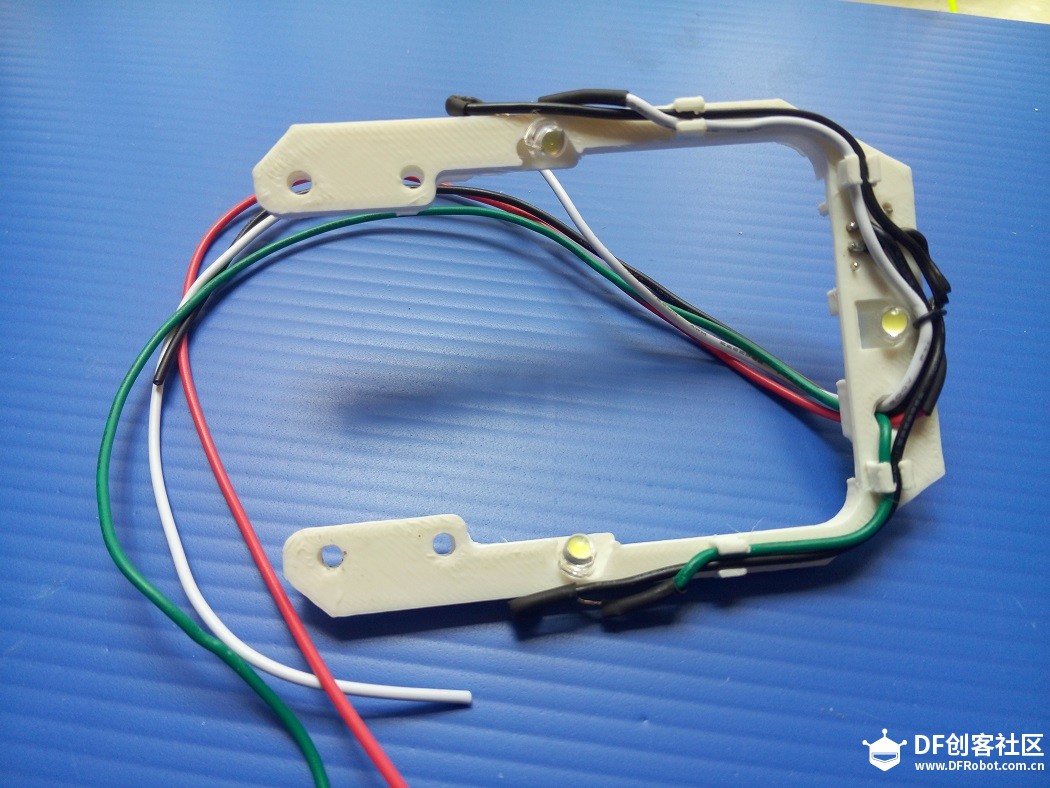

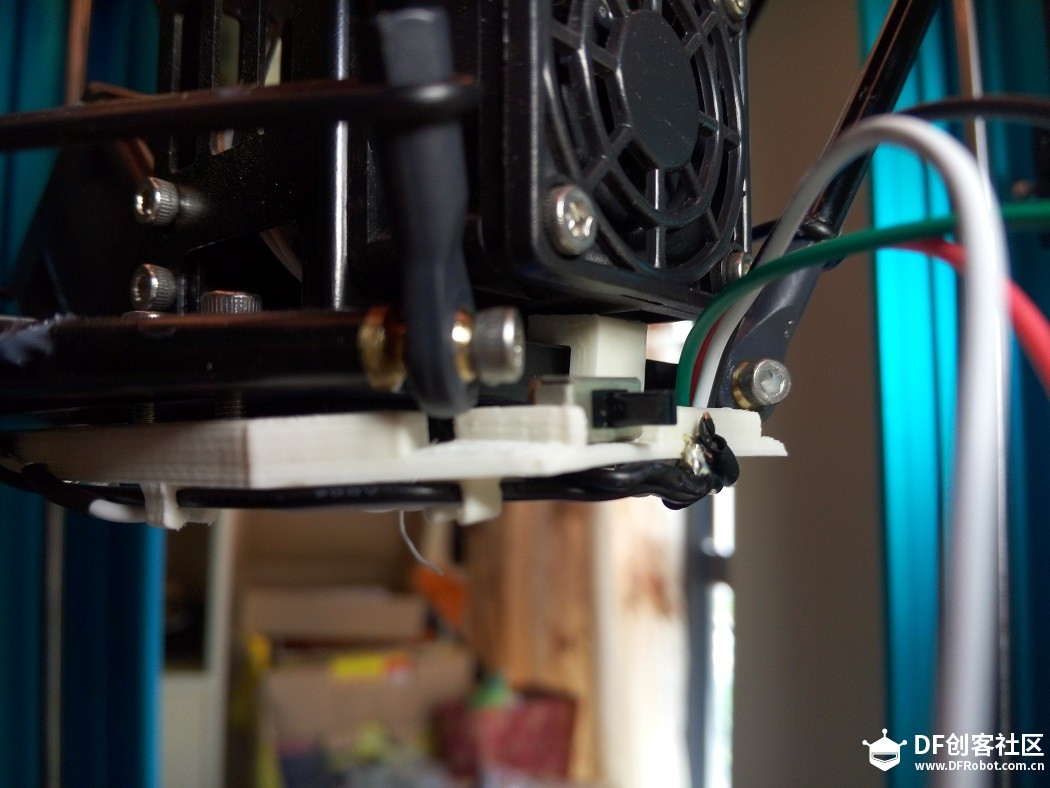

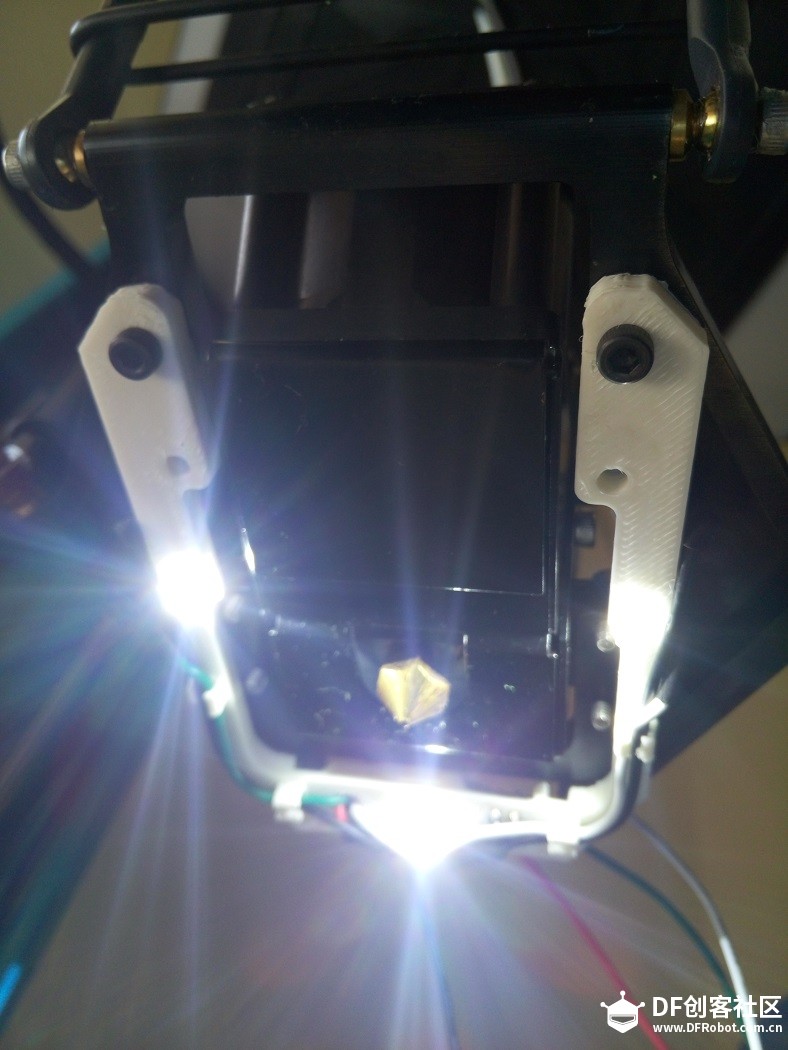

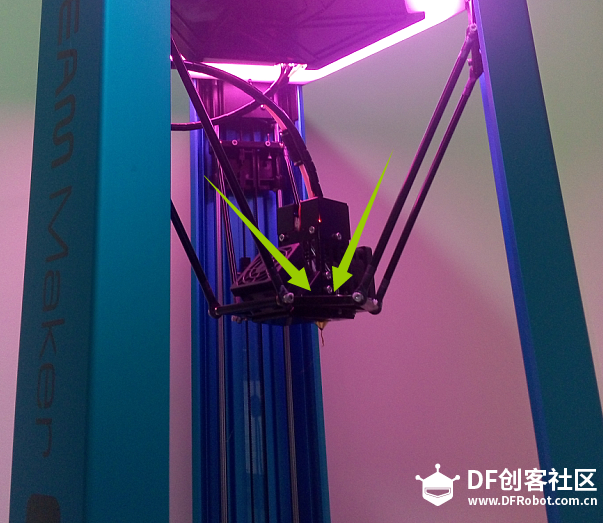

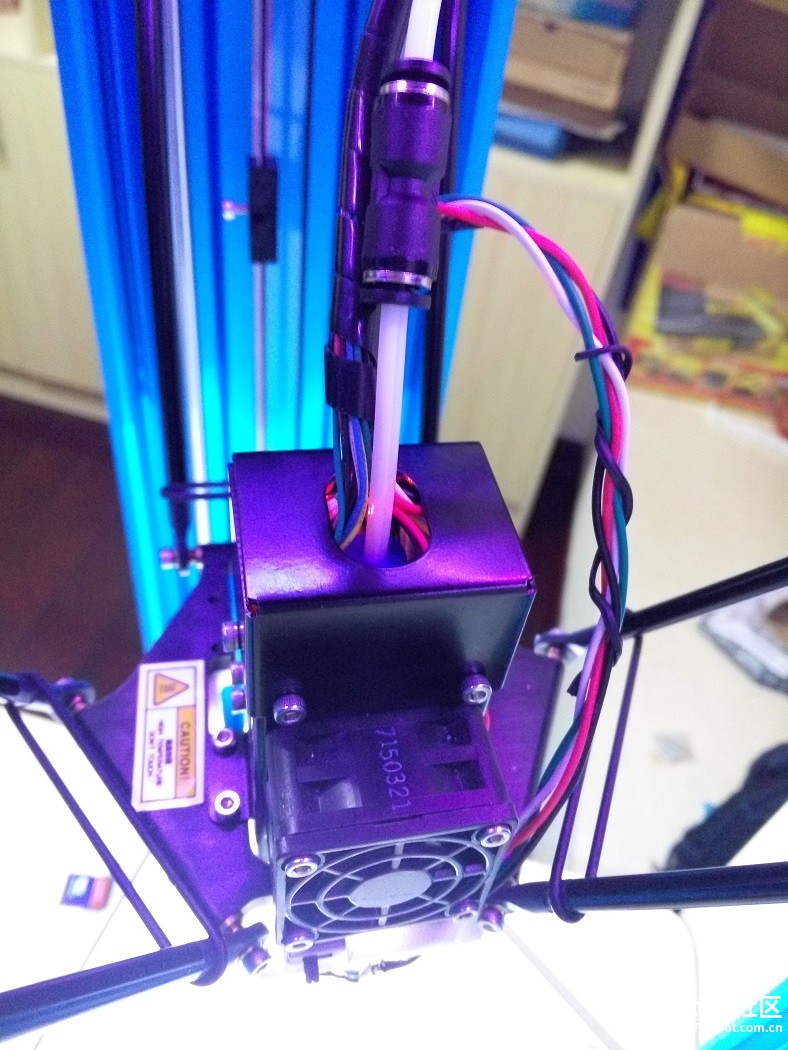

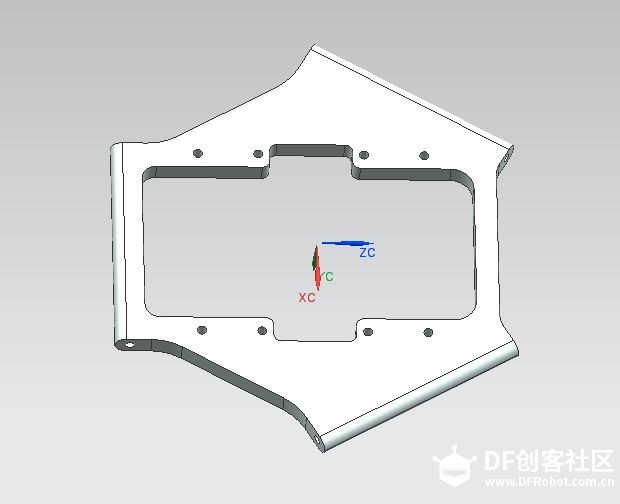

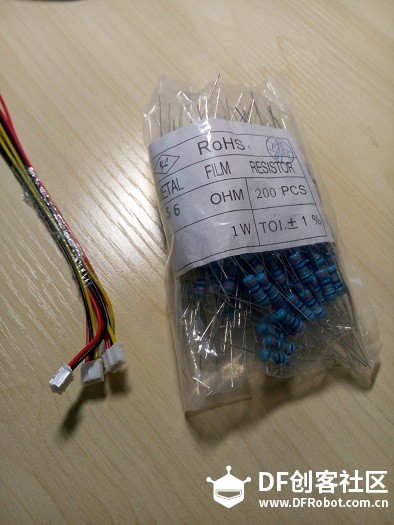

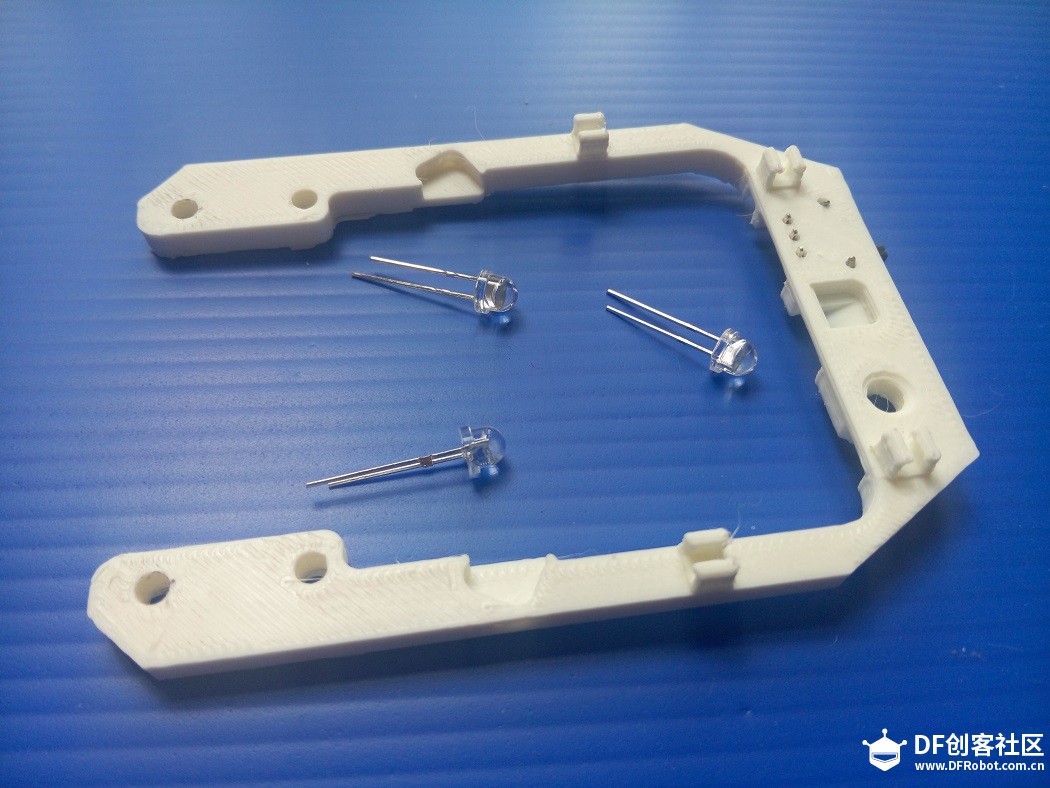

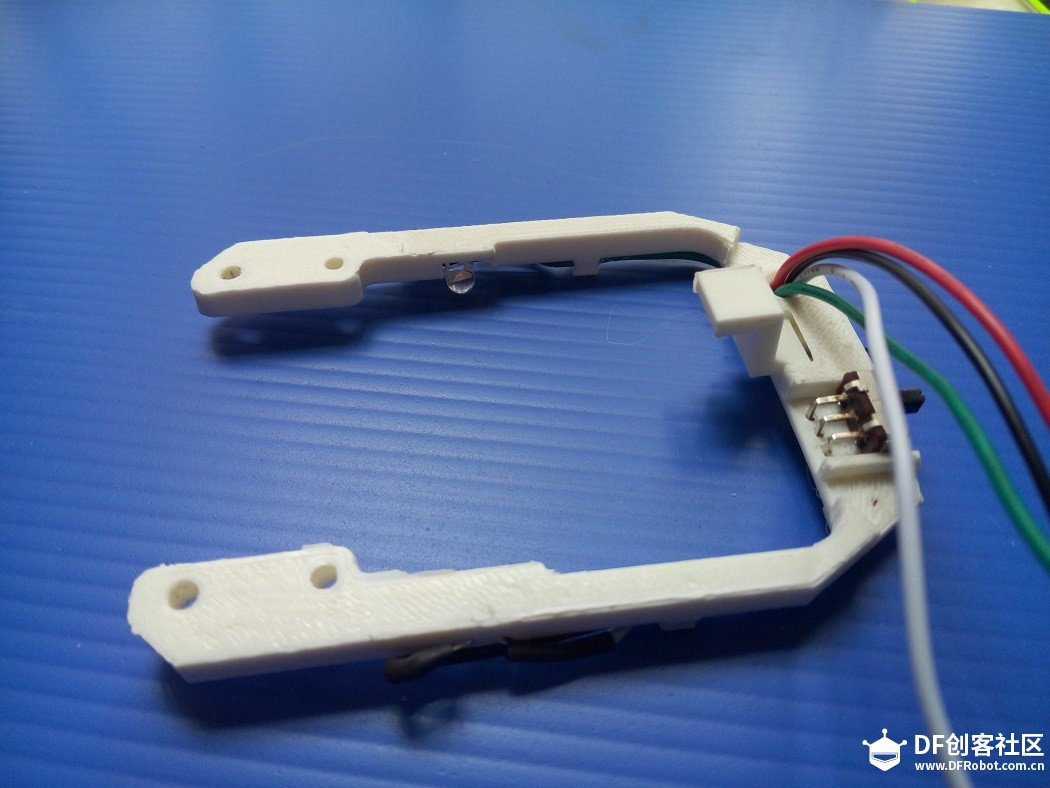

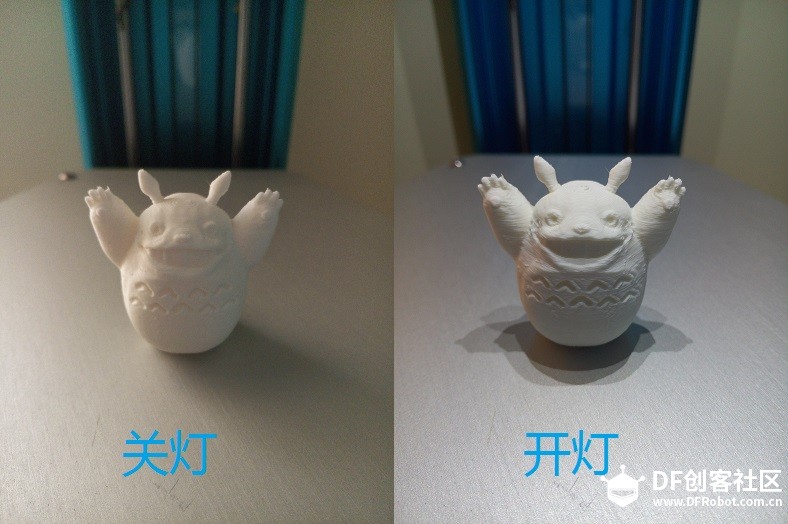

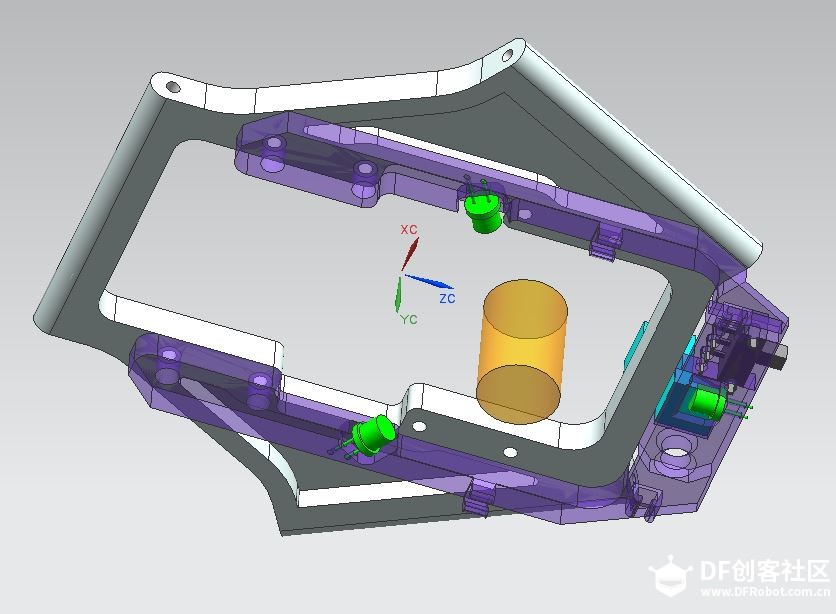

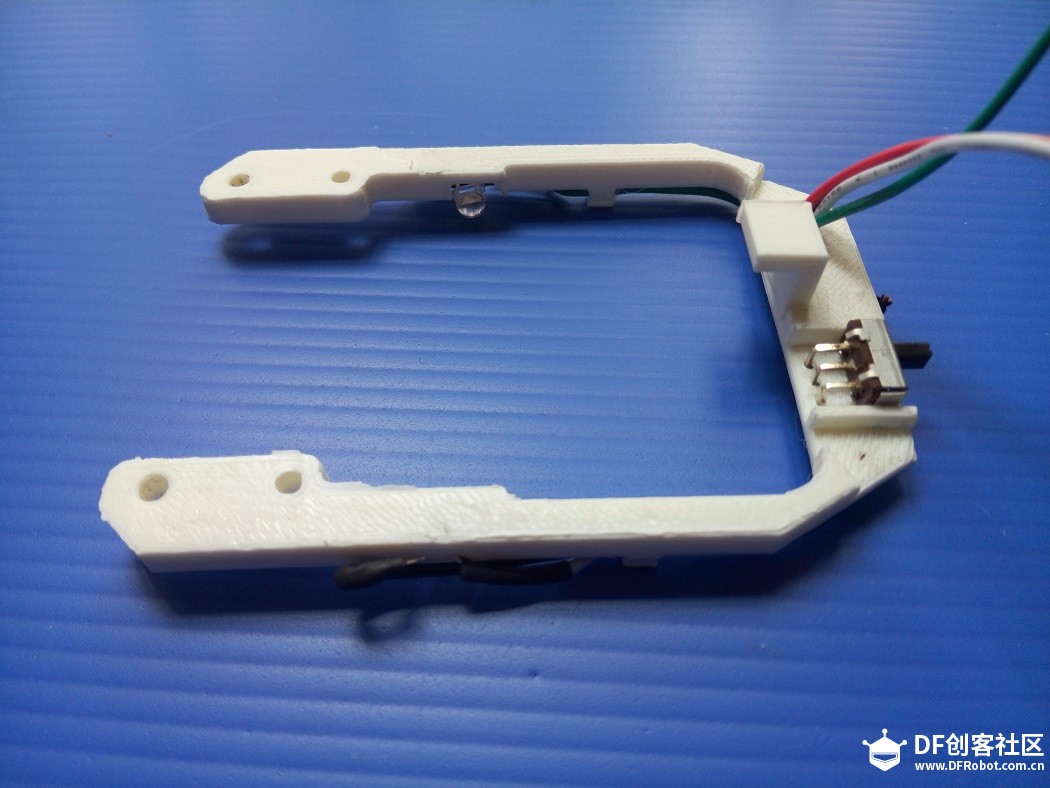

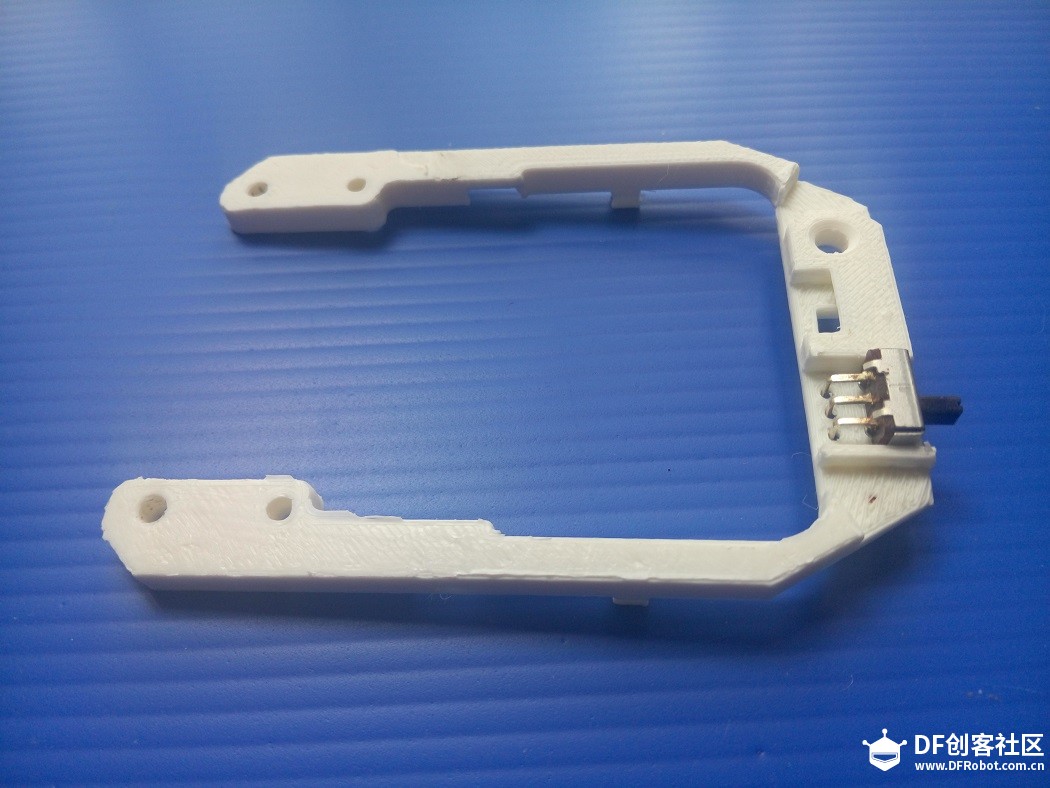

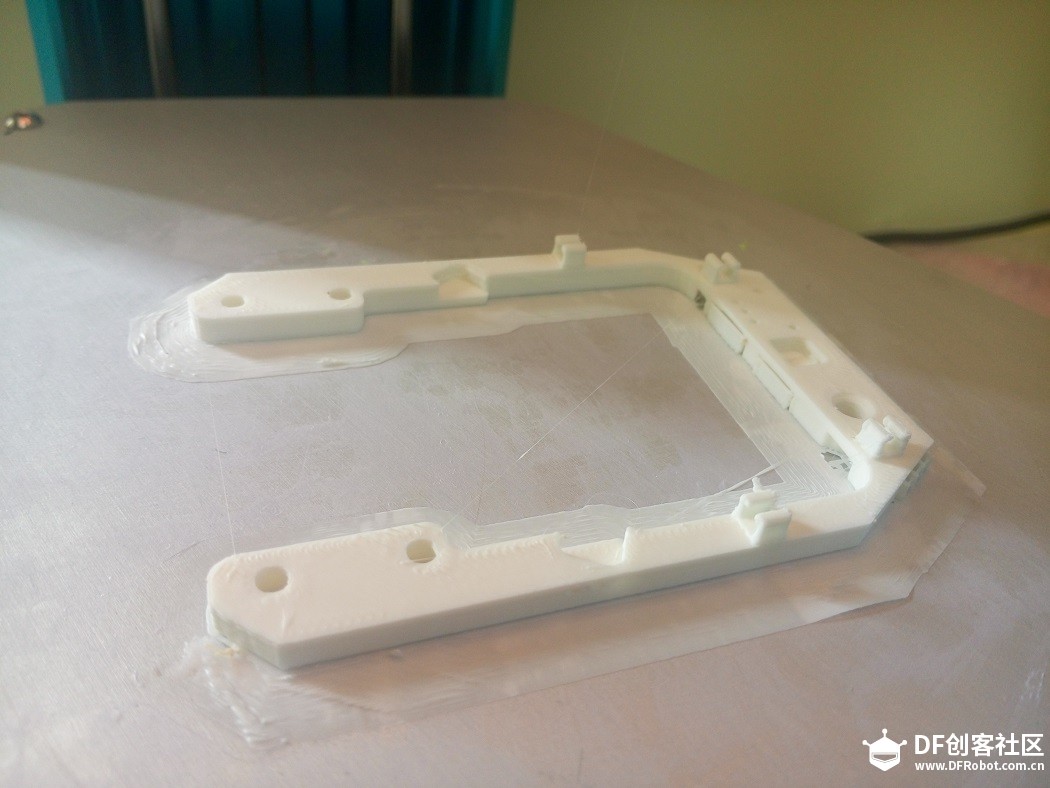

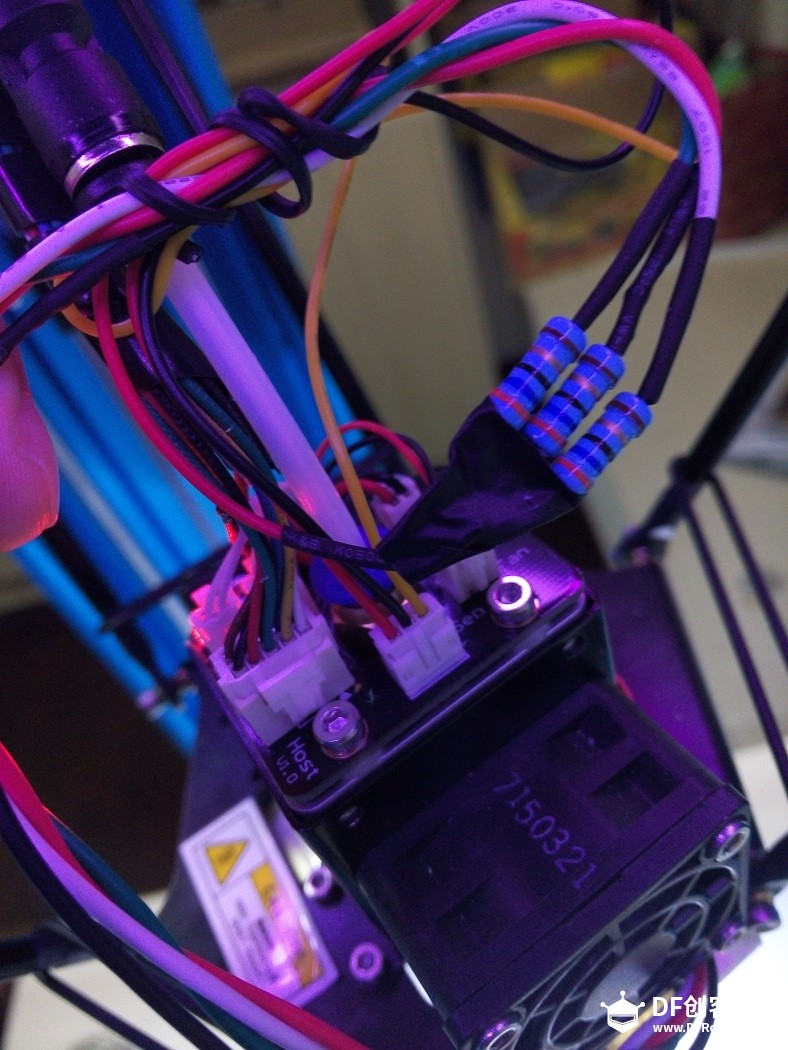

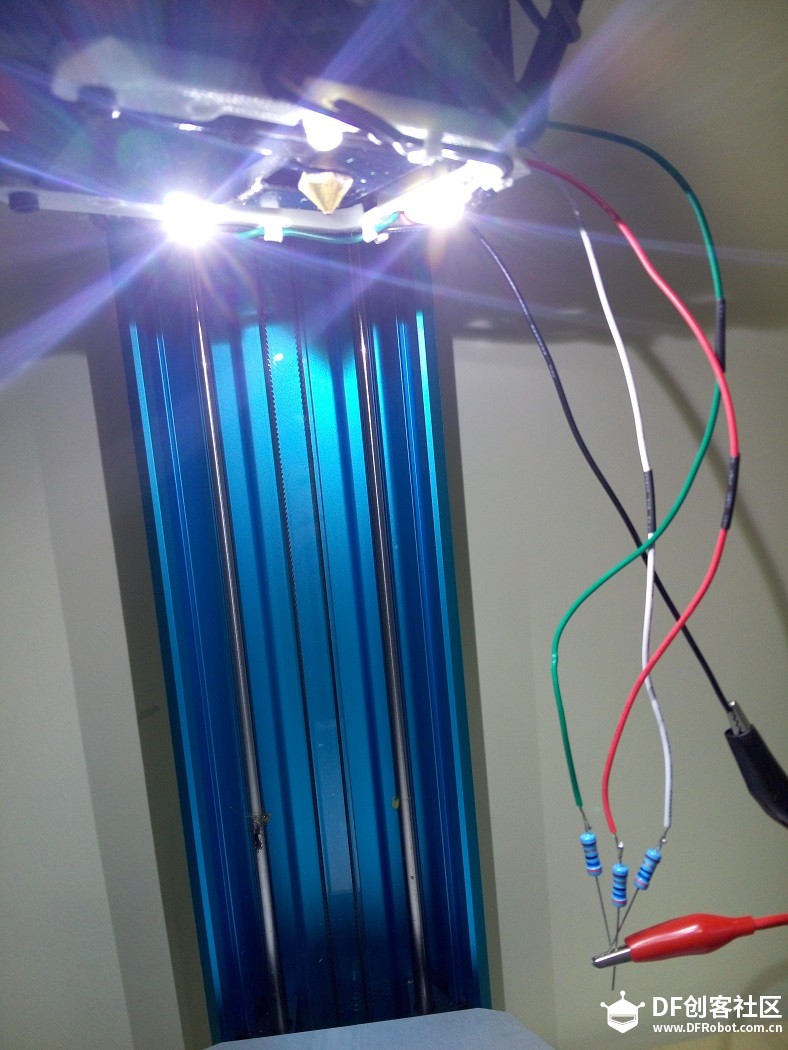

因为平时做的事情见不得光（室内光线不足），所以Overlord 买回来后，都是这样拿台灯照明的：  后来想要不给 Overlord 加个自己的照明，看了一下在这个平台加比较合适：  就去问了 隔壁老王要来了3D：  就是这货。。。 花了点时间，设计成这样（改版过一次）  Overlord打印ABS  翻个面看看  装个开关  买了 点白光LED 60mA的  装LED，弯好角度  焊线  设计的时候就怕屁股的2个螺丝固定不好，设计了这 卡扣  装上卡扣   卡上是这样的（缩水了一点，硬拉到有点变形了）  来个仰视  直接用 “可调直流电源”调到3V，亮灯仪式  开关灯对比（开灯 后，细节还是多一些）  因为测试LED得知需要36R的电阻，还有Overlord的3PIN接口，家里都没有。 求助某宝，等了坑爹的3天，快递到了  马上接上电阻，“可调直流电源”调到Overlord输出的5V试试  接头焊上，其实很简单（我也就这水平了）  塞回去  正面看其实也不明显嘛  实际打印开关灯对比（手机摄像头没把肉眼效果拍出来，其实开灯效果挺好的，谁赞助个单反我再拍一次）  就这样吧~ |
第二个问题，你这个模型比较小，但是看着质量不怎么好！！！有很大的改善空间，你可以在群上单独找我或者直接呼叫！！！我反正是不喜欢白色材料，偏柔性材料，打印质量容易不好，分层特别明显~~~
还加了个开关，很赞~
下次设计模型的时候可以稍加注意，有些地方结构强度不够的话，可以增加下厚度。。。
之前也已经按你设了 0.4抬高了
不过喷嘴平面运动也会撞到的
喷嘴到 第一版的最高凸起，距离大概36mm
模型大于36mm的时候喷嘴打印一侧，凸起就会撞另外一侧
