Overlord使用柔性pla材料打印初体验
2015-09-081.9万
AI 快速预览详细
本文介绍了使用Overlord打印机进行柔性PLA材料打印的初体验。作者分享了打印设置，包括降低打印速度至50%，温度保持210℃，挤出率保持100%或略低95%。打印效果整体较理想，同层及层间粘连牢固，确实具有一定弹性。但也存在尺寸失真的问题，尤其是平垫类零件的纵向弹性较差。这些经验对于需要打印弹性零件的产品研发非常有帮助。
|

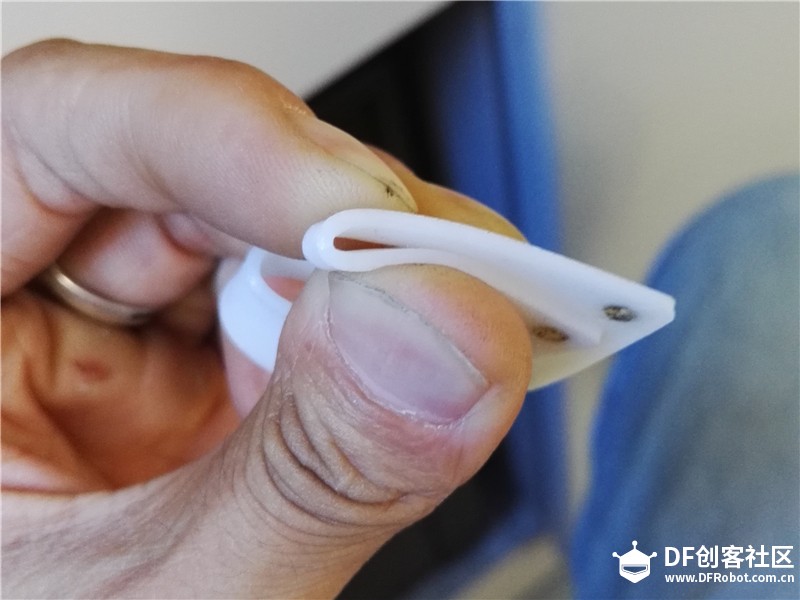

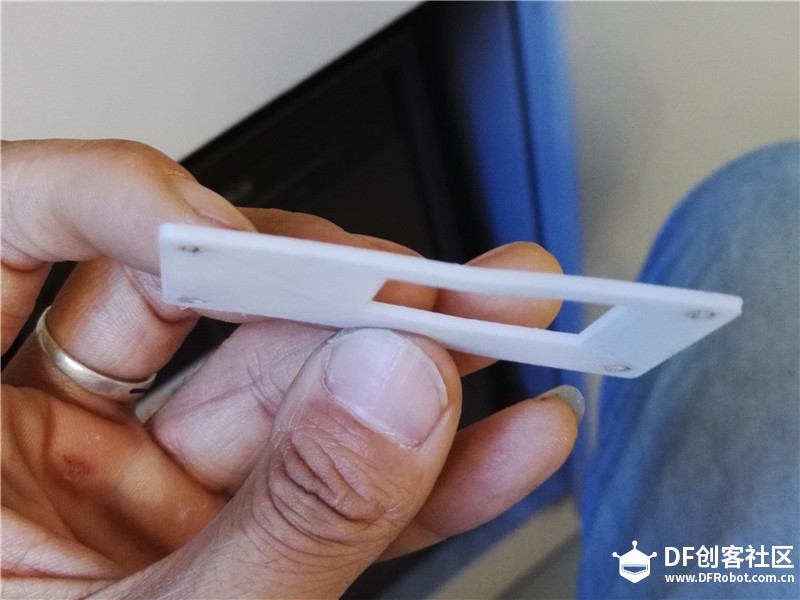

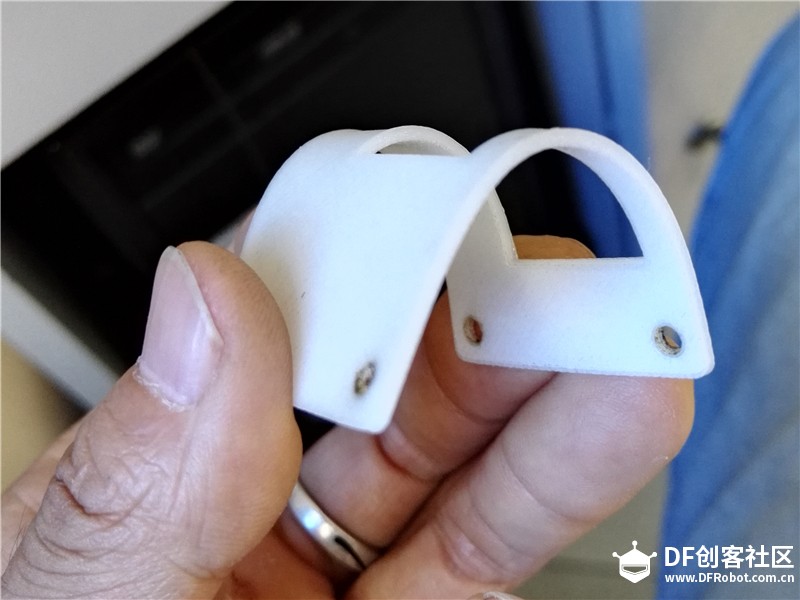

记得七月初刚拿到Overlord时，对于3D打印，除了好奇，几乎一无所知。转眼几个月过去了，现在使用OL打印各种零件、结构已经成了我工作中必不可少，同时也充满乐趣的组成部分。对打印机原理、故障处理、材料等相关知识也有了初步的认知。 虽然产品使用中还是出现过一些小问题，但这里仍然要感谢DF以负责任的态度推出了OL系列产品，以及不厌其烦为我解疑释惑的各位DF攻城狮们、论坛和群里的各位同好，尤其是王大师！（此处有掌声:-D）你们的辛勤劳动成果极大的提高了我们的研发效率，极大缩短了我们分步验证和出产品样机的流程。谢谢！同时也希望DF继续努力，不断进取，开发出更好用更可靠的新机器！ 回到正题，之前一直用的普通pla材料打印各种产品零件、支撑、壳体等，效果都比较满意。后来听说市面上新出了一种柔性pla材料，可以打印出有弹性的零件，一下戳中我的痛点！因为我们的产品经常需要用到密封垫，绝缘垫，弹垫等需要一定弹性的零件。如果能用柔性pla打印出来，又可以进一步拓展打印件的应用领域，提高生产效率和一致性。 在群里咨询了文涛同学，初步了解了柔性pla的实际效果之后，我在万能的淘宝上选了一家可提供试用样品的店家，买了20米的柔性pla回来试用。一开始担心OL这种远端送料的机器，挤出这种柔软的材料会比较吃力，不过实际使用下来，跟普通pla基本没有区别。打印效果也基本让人满意：同层之间和层与层之间细丝粘连都比较牢固，没有脱丝断层之类的现象。打印的弹垫成品也比普通pla材料明显有更好的弹性和柔韧性。在初步测试后，目前自我感觉比较理想的设置是：打印速度降到默认的50%，温度保持默认的210℃，挤出率保持默认的100%或者略低95%（本来测试时担心柔性料太软，挤出效果不好，所以提高了挤出率到105%，结果出料太猛，出现材料堆积变形的问题。挤出率降回100%后，基本没有问题。） 目前发现的问题，1：柔性材料形变量较大，打印出的成品可能与图纸尺寸有不同程度的失真。目前我这里（西安，室温28℃左右），实际打印结果普遍比图纸略缩小，缩小程度随打印零件尺寸增大而增大。较准确的失真比例有待进一步测试。2、针对我所测试的弹垫类零件，柔性材料在横向弹性较好，纵向形变量很小，弹性较差。经过渗水实验，打印出的弹垫用作减震、支撑完全可以，用作密封效果较差，会有明显渗漏。 简单总结如下： 柔性pla材料优势： 1、OL这类远端送料打印机可直接使用，设置时除了降低速度，其他基本无需改动； 2、打印时同层及层间粘连牢固，打印结果整体较理想，确实具有一定弹性； 3、从底板上取下零件时，非常容易。 存在问题： 1、打印结果尺寸可能出现失真，目前测试结果普遍略微偏小； 2、针对平垫类的零件，纵向形变量小，弹性较差，不宜用作严格密封场合。 以下上图        PS：回楼下，灰机杯可行，但估计会不够舒适。。。。。。。。 |
柔性材料对于OL的确是有点吃力吧，毕竟是远端挤出，这个是我毫不避讳的~但是OL相对老机器来说，材料的挤出的确也是改进了很多的，更加稳定了。。。
后面的总结我也看了一下，挺不错的，可以方便大家自己也玩一玩~~~~相信看了之后都挺有帮助的！
话说能不能用弹性材料打飞机杯这个没有说啊
