本文介绍了如何使用3D打印技术制作一个四叶草形状的音乐盒。作者首先通过手绘草图进行初步构思，然后利用Bluno和Mini Player模块搭建原型，并强调在TX和RX与MP3模块之间连接1k电阻可以有效去除杂音。接下来，作者在SketchUp中绘制外壳，并通过多次修改最终导出STL模型文件。打印完成后，组装各个部件，最终完成了这个独特的音乐盒。

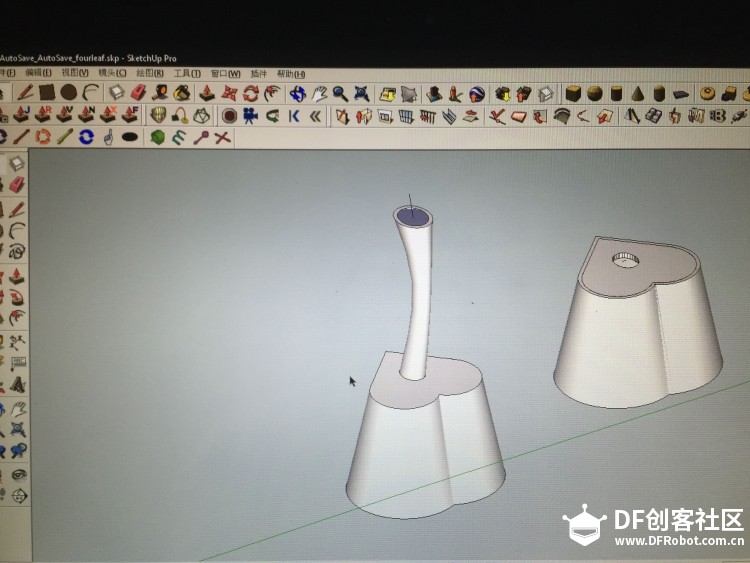

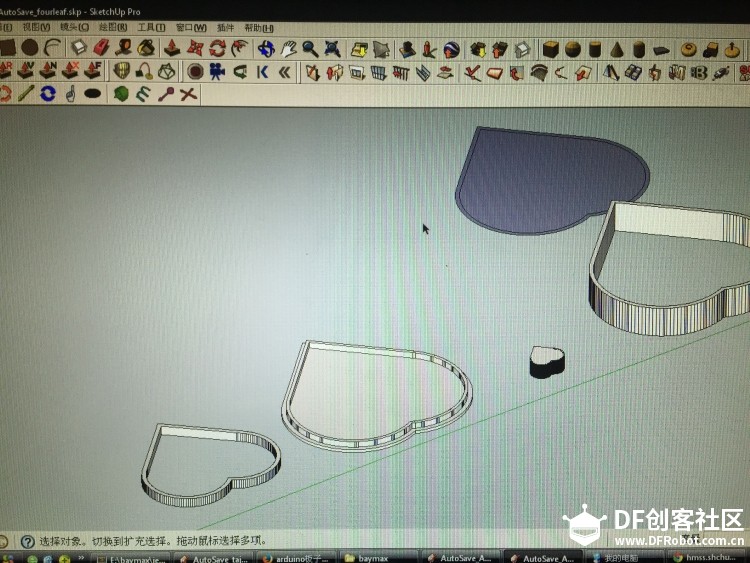

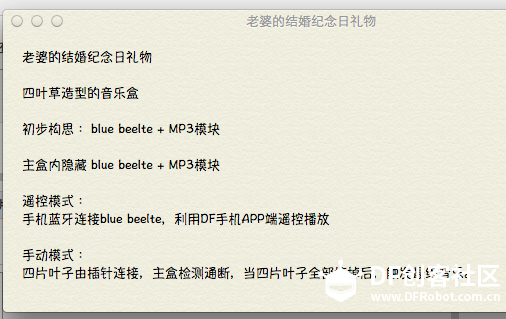

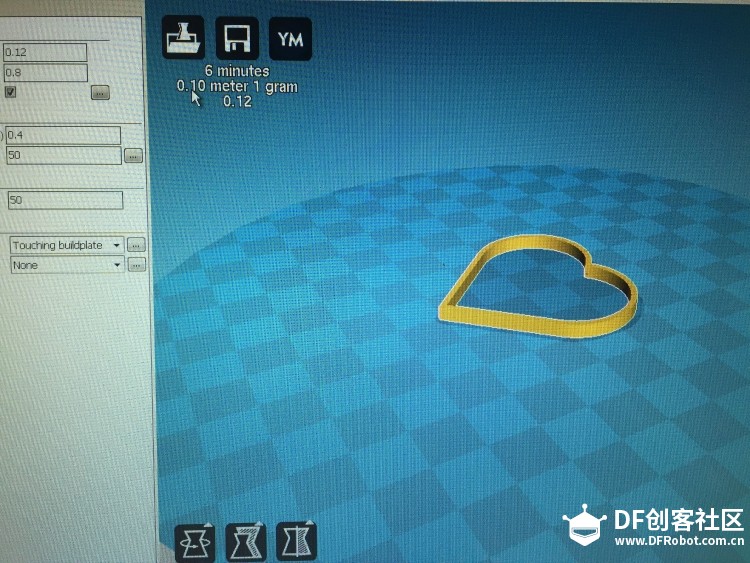

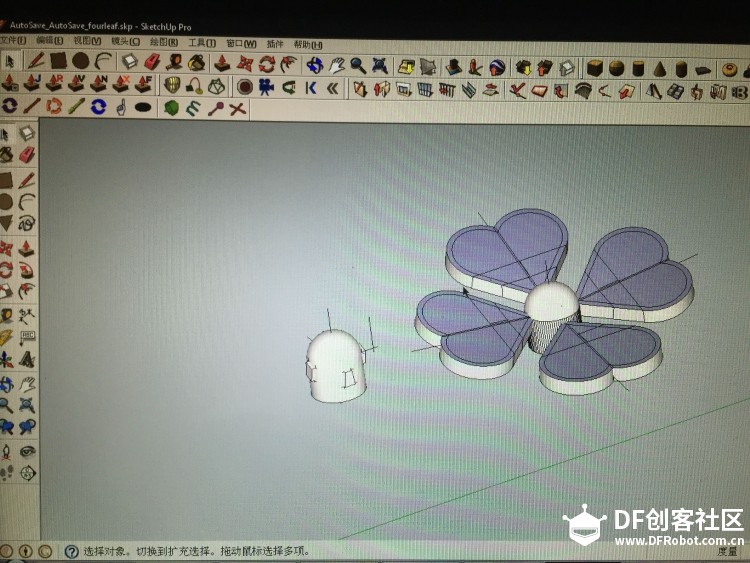

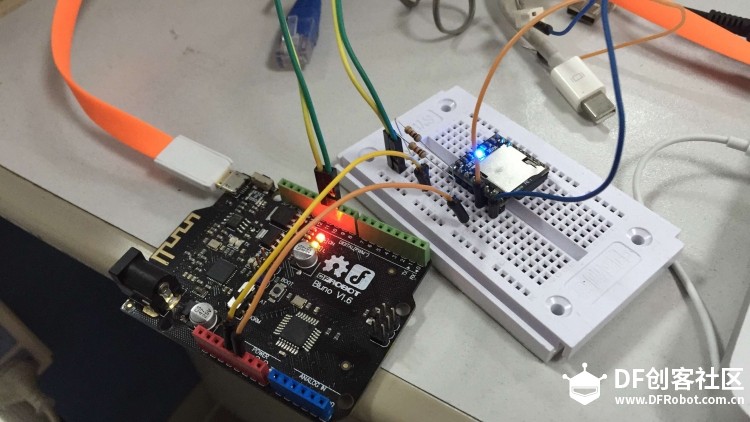

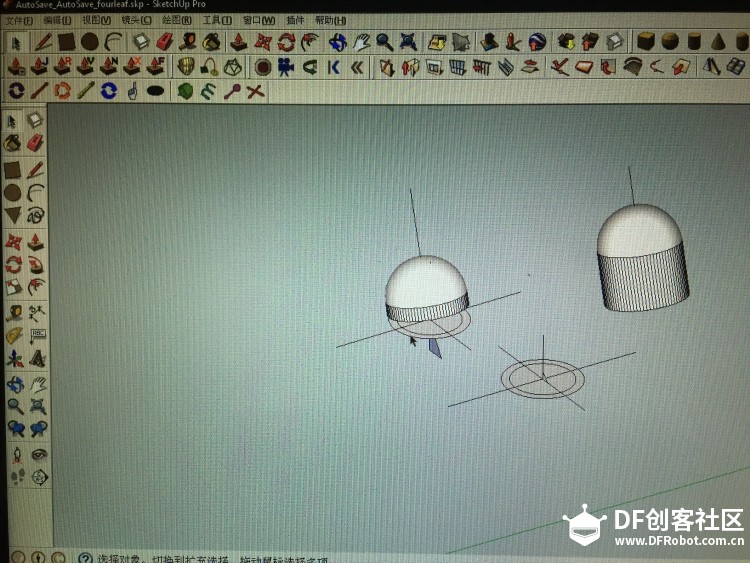

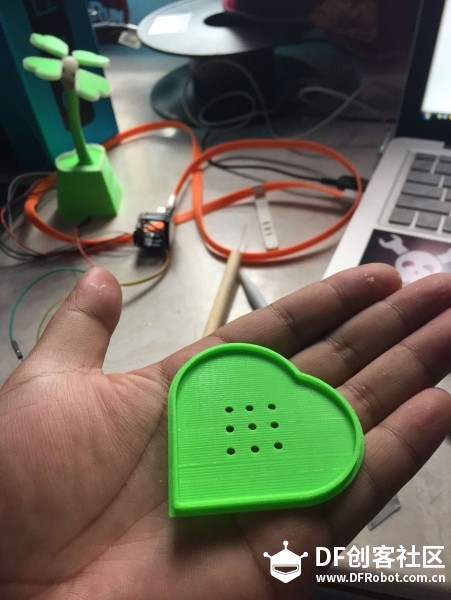

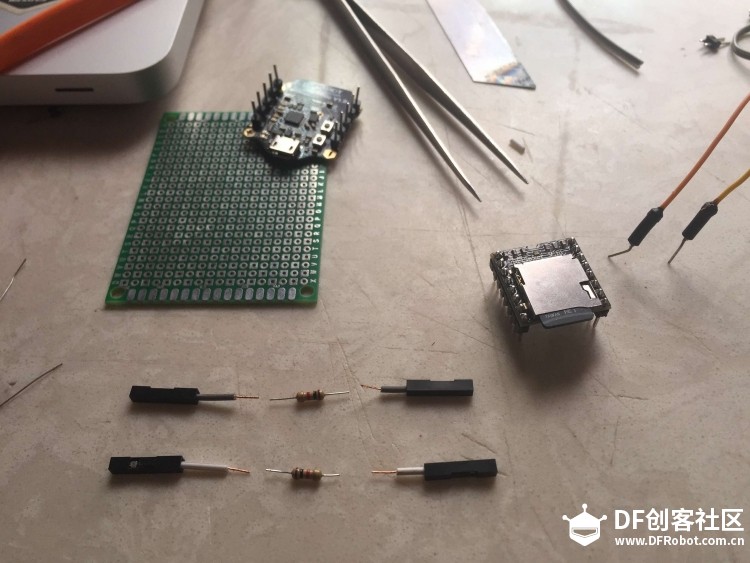

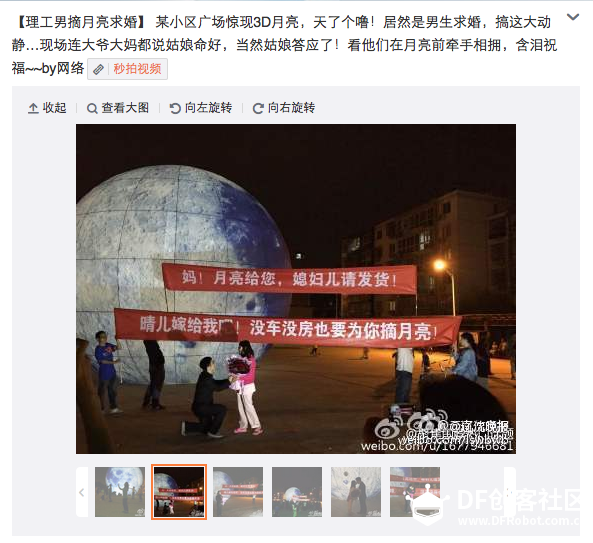

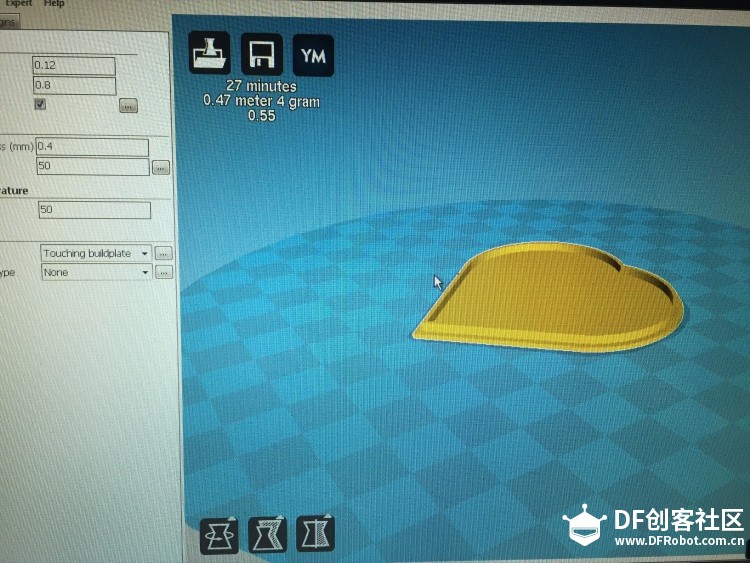

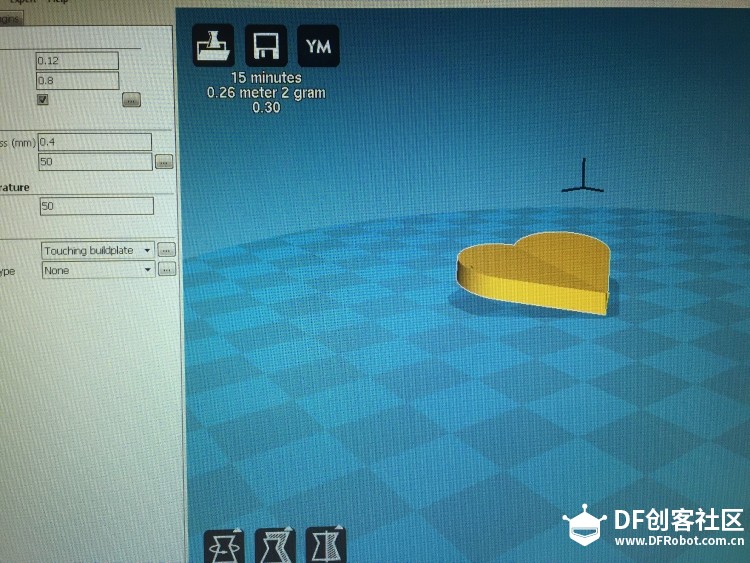

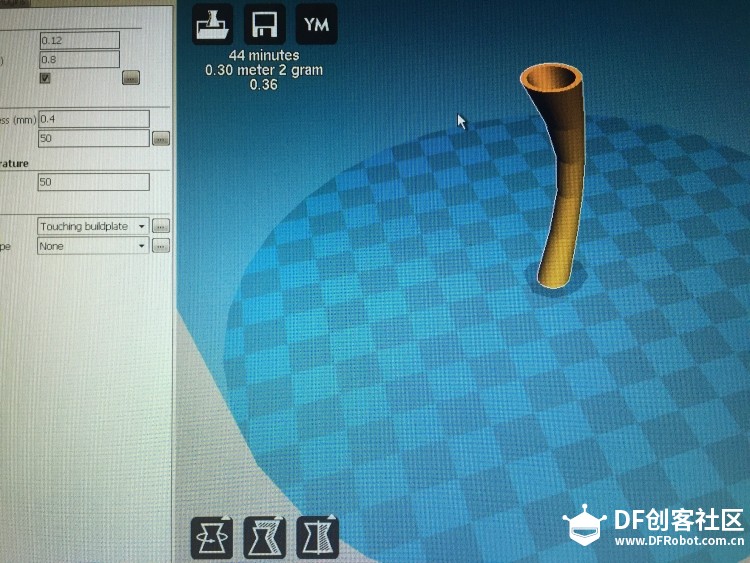

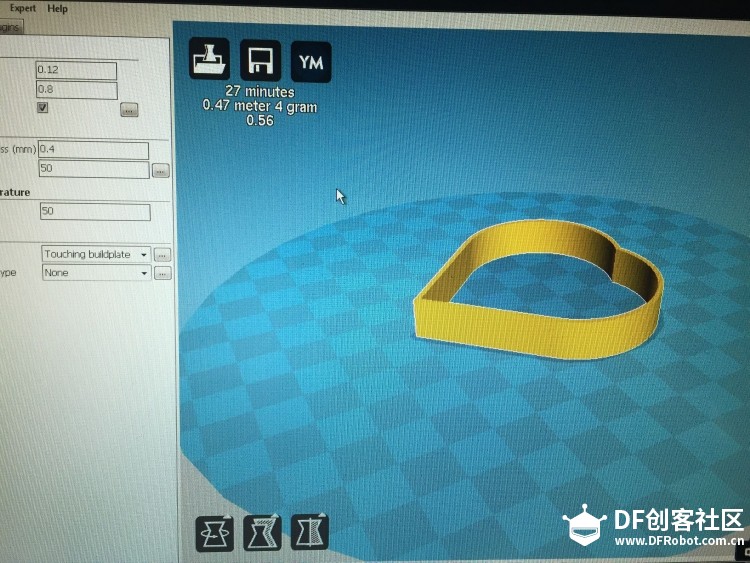

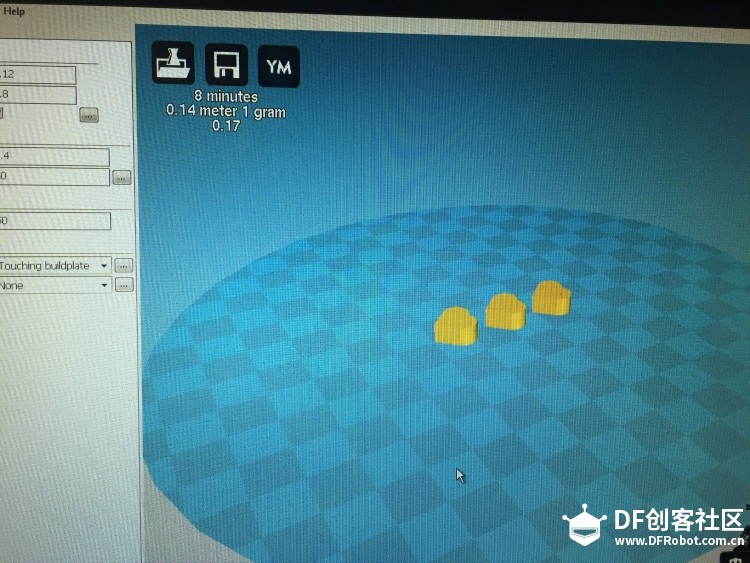

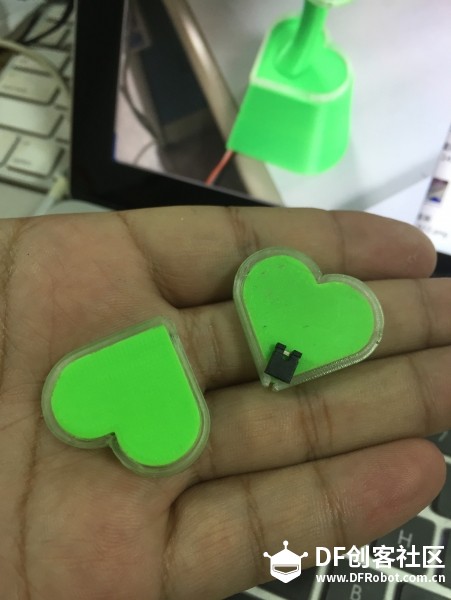

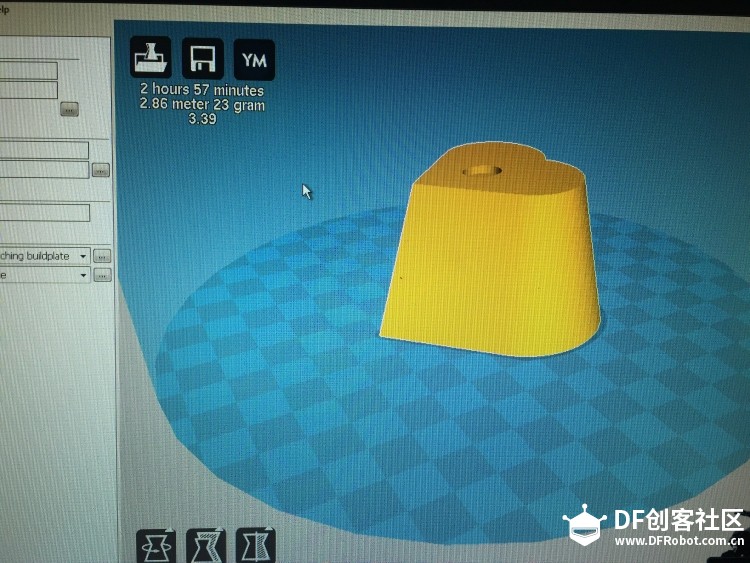

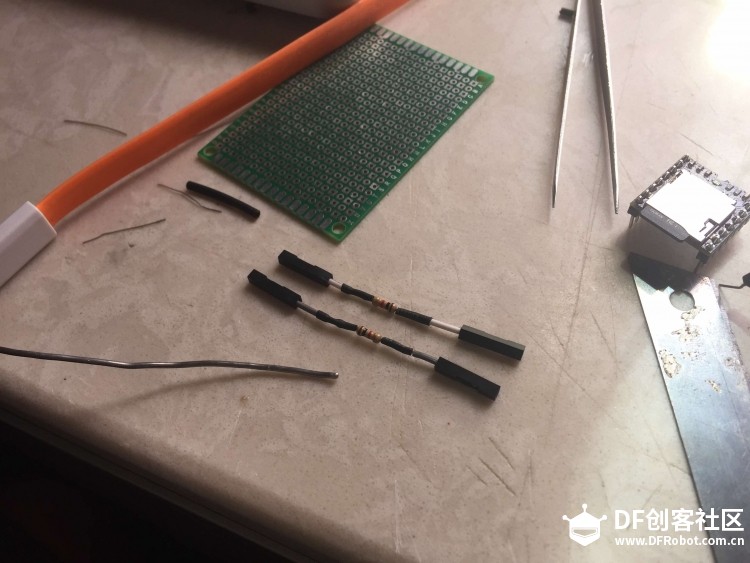

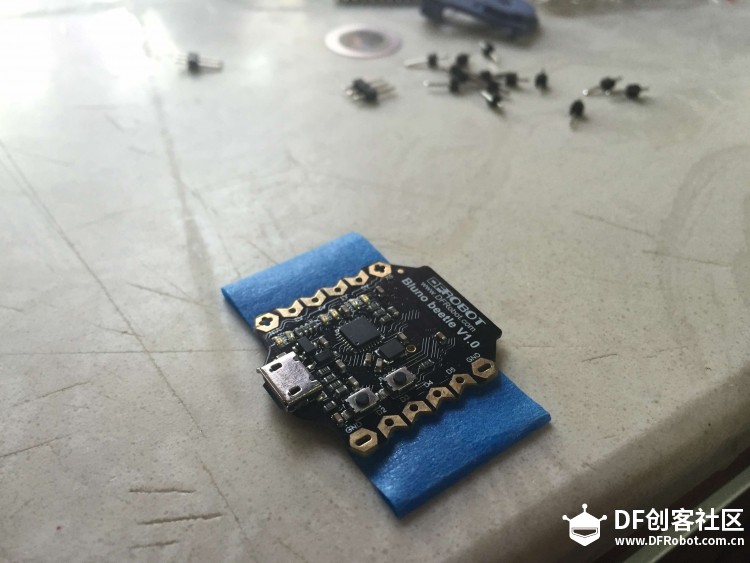

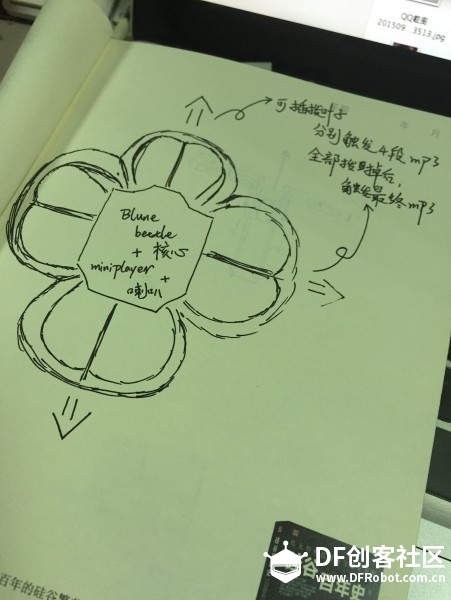

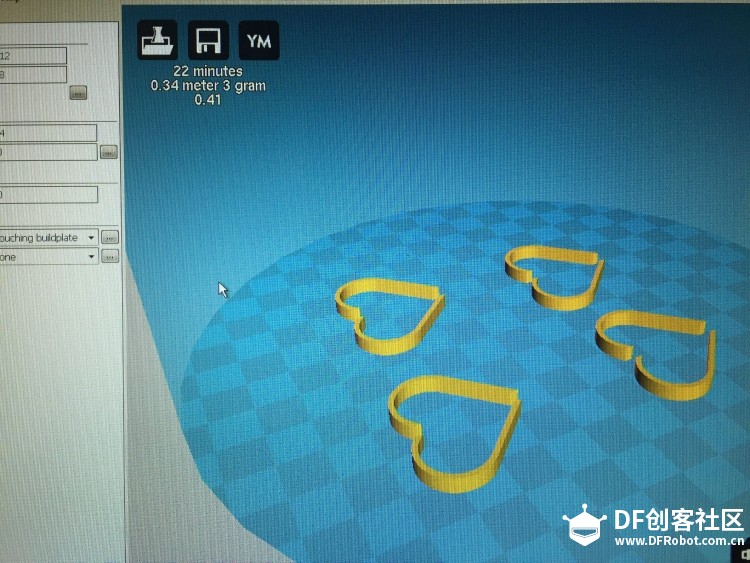

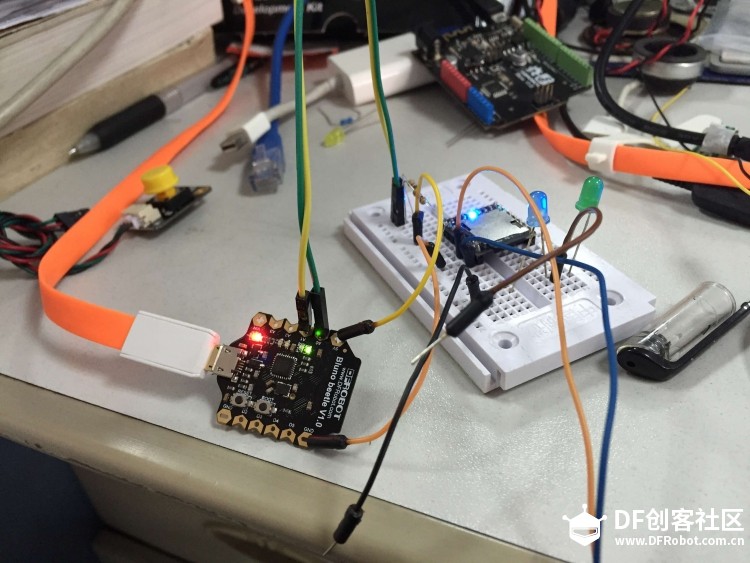

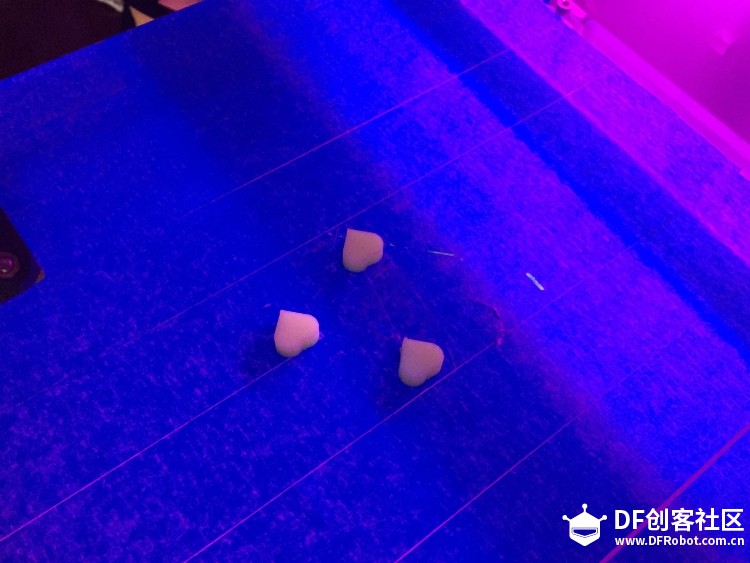

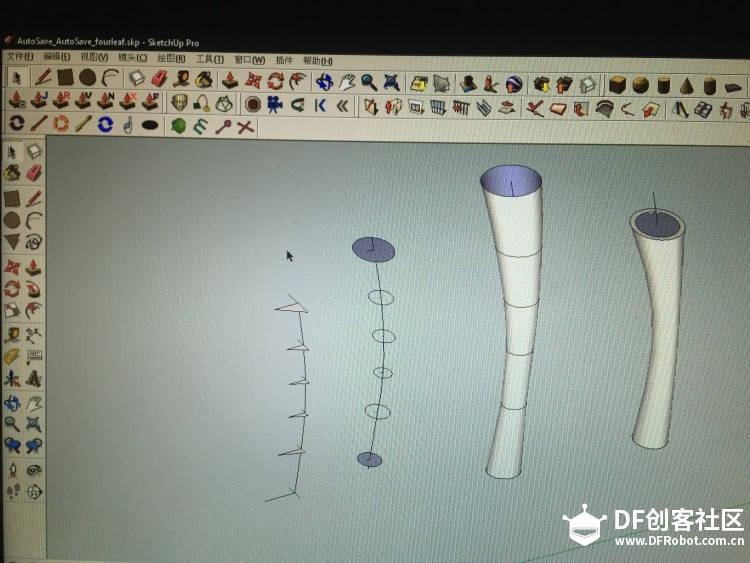

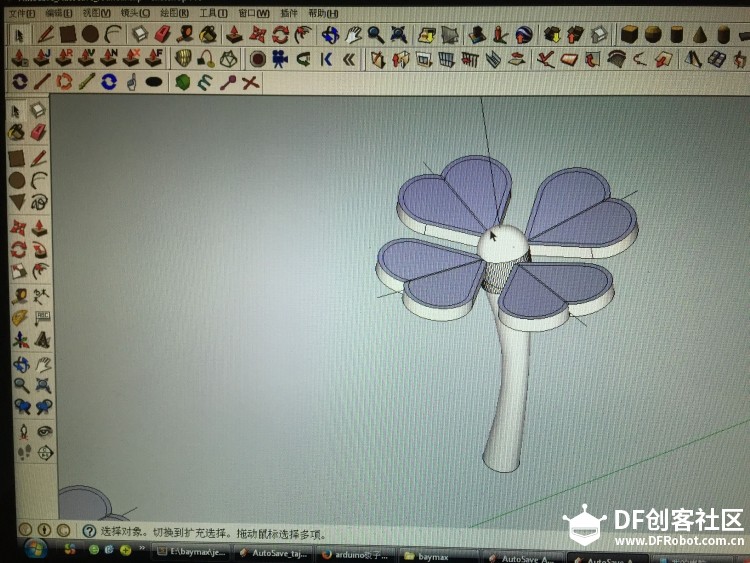

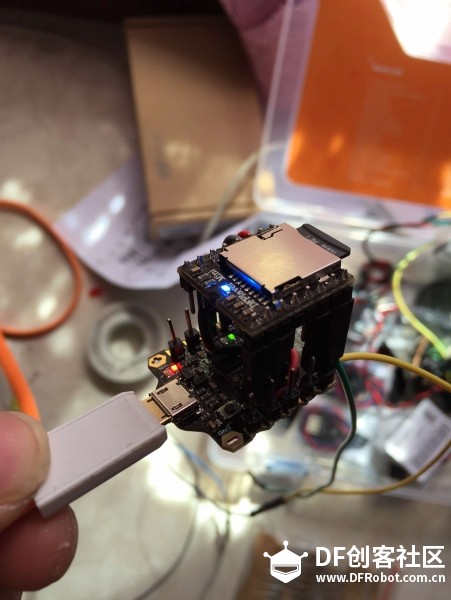

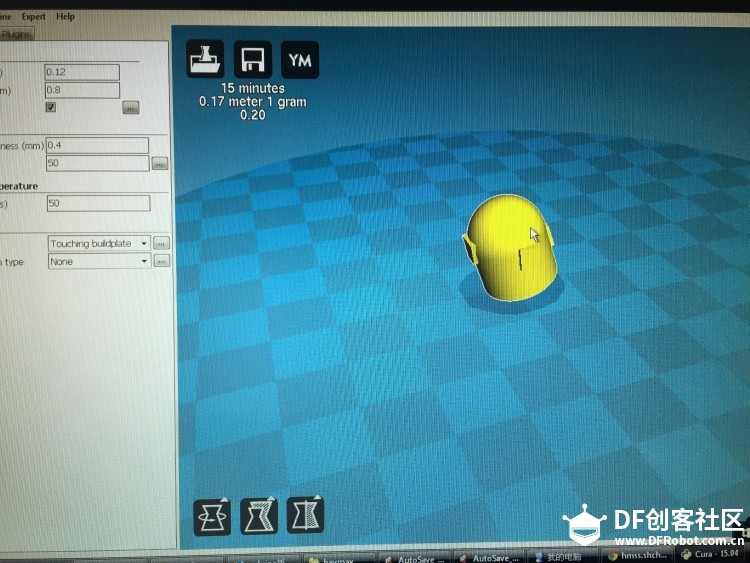

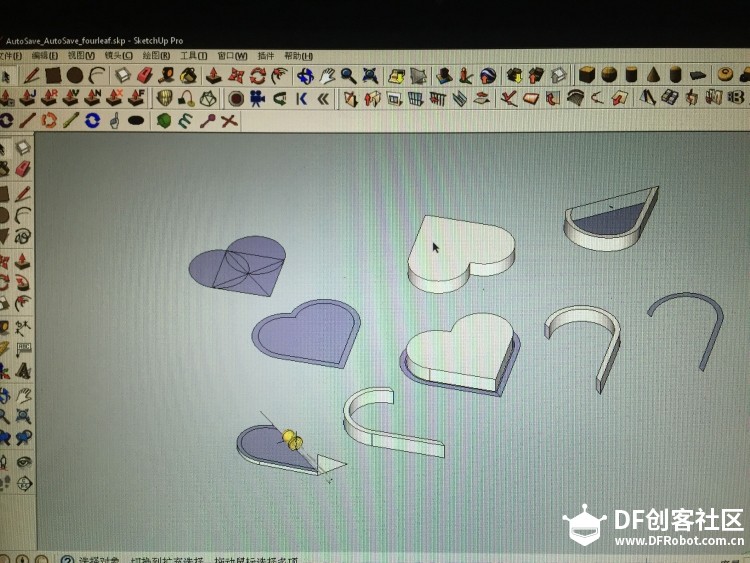

前段时间在新浪微博上看到这样一则微博： 然后研读了下图片，发觉居然就只是个投影，还有那两条2B的横幅，真是LOW爆了！ 简直是丢我们理工男的名号啊！！！简直是丢我们理工男的名号啊！！！简直是丢我们理工男的名号啊！！！ 于是，正好国庆是和家里领导的结婚纪念日，顶住了一边赶虎式坦克进度和果汁狂催edison作业的强大压力，挤时间做了个有内涵的小礼物给家里领导，最终效果嘛。。。还是不错滴！:victory: 沿袭我一贯的制作风格，拍照记录了一些制作过程，这里分享给大家，多给些意见吧:lol 首先是构思： 给家里领导做的东西也有不少了，为了不炒冷饭，这次做个什么东西可是想了好几天，最后还是有一次陪领导去超市的路上找到了灵感。 领导看见路边花坛的三叶草，饶有兴致的找了一路，说是看看能不能找到四叶的，居然。。。还真给她找到了！ 然后，就有了下面的初步构思  然后，手绘了草图  接下来，先做原型，上次买的blue beetle送人了，于是先用bluno和mini player模块加面包板跳线搭建了原型，喇叭这里用的是思科电话听筒的拆机货，功率2W，效果很不错。 这里要注意： 1.要在TX，RX与MP3模块的RX，TX之间连一个1k电阻，这样可以有效的去除杂音。 2.播放的音频文件需要放在TF卡的根目录的“MP3”文件夹内，并且以一个四位数字开始为规则命名，四位数字之后可以自定义。  等第二天DF网购的blue beetle到货，立马换装，ok！  原型完工之后，开始精简尺寸，在blue beetle上焊排针，制作短连接线    最终完工的核心播放模块  接下来开始在sketchUp中画外壳 首先是四叶草的叶子，这里设计成了爱心形状，为了不至于太单调，单独设计了一圈包边，之后可以用两种颜色来打印 本来还准备在叶子内部设计内腔，里面埋led的，但是由于赶工时间原因，最终放弃了  然后是叶芯，这里会布置叶片的连接电路，为了最终的整体精致效果，叶芯不能设计的太大，内部用的弯脚排针分别做出四组叶片的连接电路。  先虚拟假组下，有点样子了  叶茎是中空的管状结构，为了做出来不至于太呆板，做了些弯曲变形，在大小方面做了不少尝试，既要保证叶片和底座之间连接的牢固性，也要保证美观，内部的通孔还是叶片和底座内核心的连接线的线槽。  再假组一下，上半部分基本定型了  接下来就是底座，同样是采用爱心形状设计，与上部叶片保持呼应，上表面同样设计了一圈包边，更显精致  最后就是底盖以及一些小附件  模型修复完毕，就可以导出stl模型文件了，中间经历了好几次的模型修改 叶片  叶片边框  叶芯  叶茎  底座  底座顶包边  底座加高层（底座忘记预留喇叭高度的附加产物:L）  底座底盖  脚垫  打印好的叶片，其中和叶芯的连接考虑了好几种连接方式，最终采用的是跳线帽。由于这次时间原因，没有来得及做成内埋的形式  打印好的底座盖板，中间的小圆孔是后钻的喇叭孔，因为之前全封闭的状态下发觉喇叭的声音有点小  为了更好的声音效果，仍然采用爱心形状设计了三个脚垫，这样可以把带孔的底座盖板腾空，音色更响亮  四叶草拔掉叶子的状态  底部是这次制作的一个遗憾，总是感觉设计不是太搭，那九个扩音孔透出浓浓的乡土玩具气息，哎。。。。，下次再改进吧  最终整体完工照 |
