小白进化史- 投石机比赛是如何逼着小白进化的。

楼主的帖子和回复风格很特别

我是来为假蛋点赞的！

点个赞 好生动的进化史

哈哈，不错。

没编辑完也是自动保存的

比赛现场照片就没啦，记得一个3叉戟mm用很专业单反拍的。
结果呢，蛋肯定打出去了，虽然不算远。
最后说说毛病
大家都看出来了。
1. 没用双股皮筋，没有把皮筋力量榨取足（因为我的太高了）
2.抛射是45度，其实向前的加速度比向上的更重要（如果鹌鹑蛋是铁的，也许向上就更重要）
好处呢，如果硬说有好处的话。
就是我抛出去的蛋都没碎。
谁让我是环境友好型小白呢？:P:P:P
好啦，好啦。
就到这里啦。
插楼，灌水，拍砖的都好出来啦。
以上浅薄之处，博大家一笑。
借用“王家大师”一句话，“玩的开心”最重要。
哈哈！

还有2个小设计
1.是关节。
关节这里呢，自己睡觉前想到到，分2截，形状不同。
当中的孔弄成方的，方便固定，保持飞行姿态稳定；挂在立柱上弄成圆的，方便转。
2.是限位
到底很多年没学过物理了，脑袋一拍。45度是最佳抛射度（失败的种子之一:funk:）
于是在立柱上切了45度斜槽。
为了让立柱牢靠，不易折断。
所以尺寸截面是30mm的长方体。
底座果断用100%填充，打印了20多小时。
因为ol加天冷，见证了3面翘边的奇迹。
还好有raft，否则又白瞎了。
我们是环境友好的小白:P:P:P，要考虑到：
资源是有限的
地球在不断变暖。
所以材料要考虑多次使用。
可惜本次没有环境友好奖励。
咳咳，扯远了。
最后，在比赛那天早上7点半。
折腾出这个傻大个。
如下。

好吧，该验证验证完了。
开始准备大件了。
因为自己也有点小野心，所以一开始就准备把尺寸放足。
高才能远嘛（后来证明高不是关键）
中间柱子，30cm，用3个拼。
右边呢，预留拉皮筋的5cm，还剩下15cm。
复习下中学学的勾股定理。
一边30，一边15
那么斜边差不多33.5。
为保险起见，也分3截，2头基本不动，中间呢如果长了，就短些。
又打印了一些验证下

被人插楼了，心情不好。
话说插楼的：一次编辑完，万一没保存不是白瞎了。
插楼不懂建楼难啊。
:@:@:@
总之我是个谨慎，节约，环境友好的小白。
:loveliness::loveliness::lol
本次比赛规则是20*20*30cm，偶的ol呢，15*15*16,去掉skirt，保守一点，一次12cm最大了。
好吧，打印大件之前，先想想如何连接。
无非2种。
1. 用螺丝螺帽
2。传说中榫接。
2种都试了下。
螺丝螺帽，够用，但有点晃。
榫接牢，但收缩率不好掌握。
尤其对于小白来说，榫接试验了u和t接，再加个孔，好难啊。所以最后纠结了下，就L对L，方孔。
又打印一堆验证小件。
如下。

经验是：
1.榫头开圆角。
2.大约预留0.5mm余量（具体好像黑侠有公式，可惜我那时不知道）
3.实在插不进，烧开水烫接口。立马搞定！
螺丝螺母用solidworks画的话可以参考这里。
https://www.youtube.com/watch?v=hXwCE1P02wc

接下来是托盘，或者承蛋器。
为此还纠结一阵。
想全包好呢，还是半包好。
开始是半包，和蛋接触面小，摩擦小。
后来想想不踏实，一共3次机会，万一蛋半当中飞出去了怎么办。
对小白而言就是不断试验。

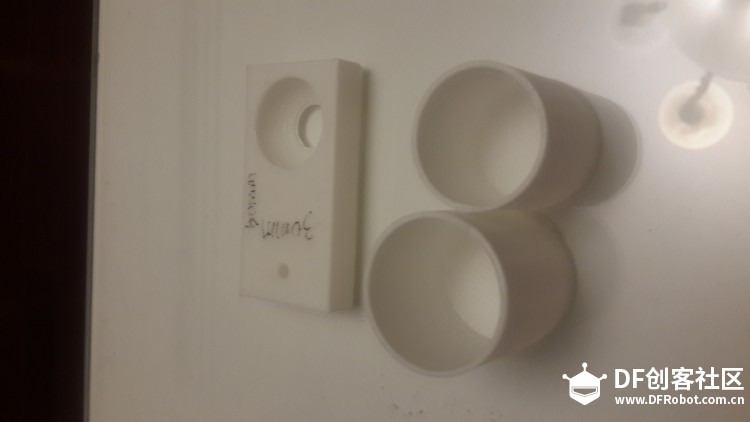

又打印了3个。如下

最后发现那个30mm直径的圆柱样件，基本能通杀所有鹌鹑蛋（买了半斤，基本都放的下，但不会很大。
好吧，就他了。

还没编辑完？

好吧，既然是投鹌鹑蛋。
就从蛋开始吧。

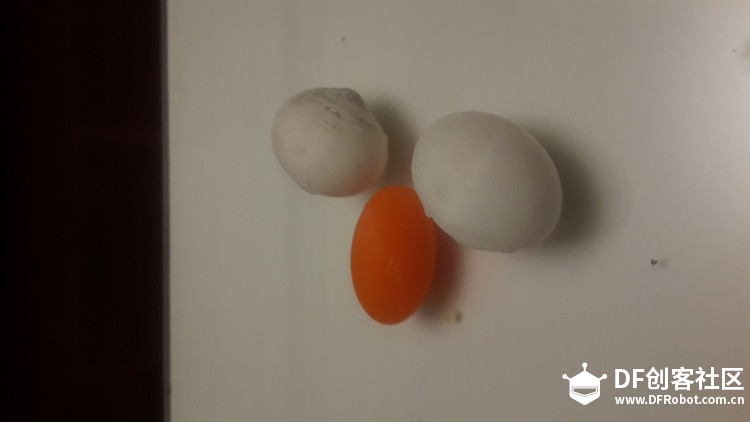

真鹌鹑蛋俺不舍得，于是先做了3个假蛋。
如下图。

嗯，橙色太小，另外一个白的太轻。
第3个重量11克，大小也差不多。
可惜raft不好拆，砂纸一磨，黑了。
好吧，咱是实用派。
后面就拿他做试验吧。
事实证明，后来现场好多人对假蛋有兴趣，比对我投石机兴趣更大:'(。
