🚀 Intel Edison 知识总结：初学者友好型开发板！

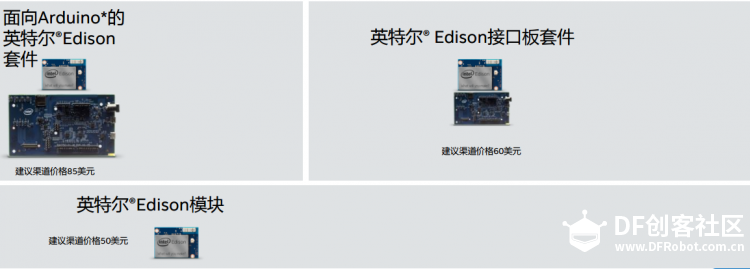

零售配置：

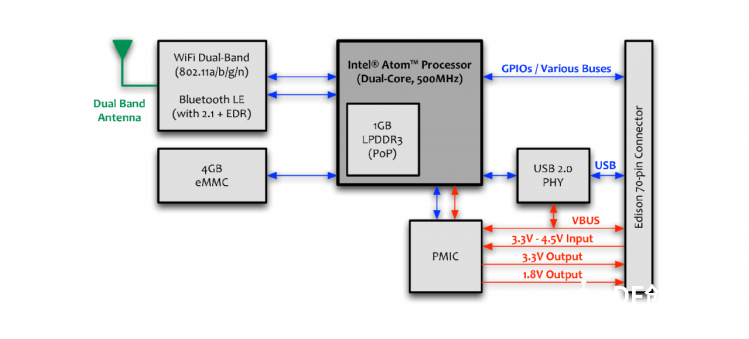

Edison的工作流图：
Intel Edison 知识总结图3

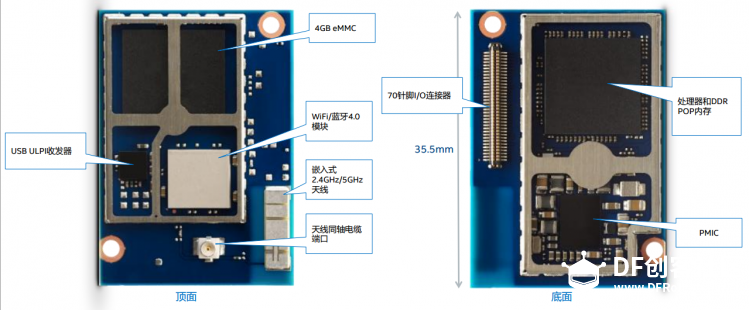

Edison的硬件布局：
Intel Edison 知识总结图4

详细参数：

物理参数

外形具70引脚连接器的电路板

尺寸最大35.5 x 25.0 x 3.9mm

C/M/F 有屏蔽的蓝色PCB/无外罩

连接器 Hirose DF40系列（叠置高度1.5mm、2.0mm或3.0mm）

工作温度 0℃至40℃

外部接口

总共40个GPIO，可配置为：

SD卡 1个接口

UART 两个控制器（1个全流量控制、1个Rx/Tx）

I2C 两个控制器

SPI 1个控制器，两个片选端 I2S

1个控制器 GPIO

12个附加端口（4个可用于PWM）

USB 2.0 1个OTG控制器

时钟输出 32 KHz, 19.2 MHz

Edison的主要组件

SoC 22nm英特尔® SoC，包括一个双核、双线程、 500MHz英特尔® Atom™

MCU 一个32位、100MHz英特尔® Quark™微控制器

RAM 1GB LPDDR3 POP内存（两通道32位， 800MT/s）

闪存 4GB eMMC（v4.51规范）

WiFi 博通* 43340 802.11a/b/g/n 双频带（2.4GHz和5GHz）内置天线或外接天线，SKU配置

蓝牙蓝牙4.0

电源

电源输入 3.3V至4.5V

输出 100mA、3.3V和100mA、1.8V

功率待机（没有无线组件）：13mW 待机（蓝牙4.0）：21.5mW（2014年第四季度提供对BTLE的支持）待机（Wi-Fi）：35mW

固件+软件

CPU OS Yocto Linux* v1.6

开发环境 Arduino* IDE Eclipse支持：C、C++和Python 英特尔XDK支持： Node.JS和HTML5

MCU OS RTOS 开发环境

MCU SDK 和 IDE

电路板I/O：

• 露出Edison模块的本机1.8V I/O；
• 由通孔焊点组成的0.1英寸I/O网格阵列；
• 采用USB Micro AB类连接器的USB OTG；
• USB OTG电源开关；
• 电池充电器；
• USB至设备UART桥接，采用USB Micro B类连接器；
• DC电源插孔（7V至15V DC输入）。

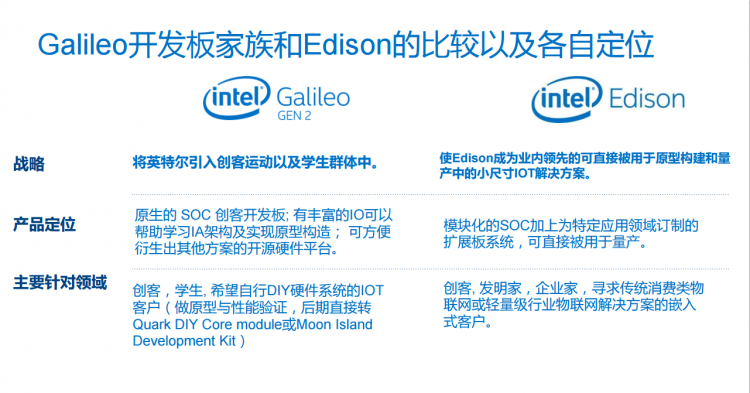

市场定位：类似于Arduino Yun（Arduino Sketch、Linux、WiFi和BT）电路板I/O：与Arduino Uno兼容（除仅4个PWM而不是6个PWM端口以外）
·20个数字输入/输出引脚，包括4个作为PWM输出的引脚
·6个模拟输入
·1个UART（RX/TX）
·1个I2C
·1个ICSP 6引脚Header（SPI）
·Micro USB器件连接器或（通过机械式开关连接）专用标准尺寸USB主机A类连接器
·Micro USB器件（连接至UART）
·SD卡连接器
·DC电源插口（7V至15V DC输入）

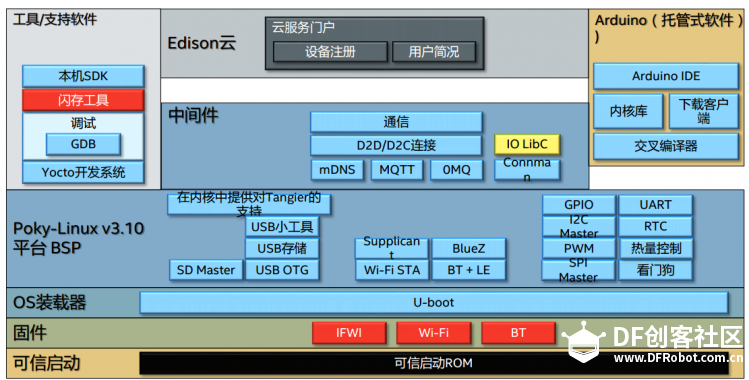

Edison软件架构

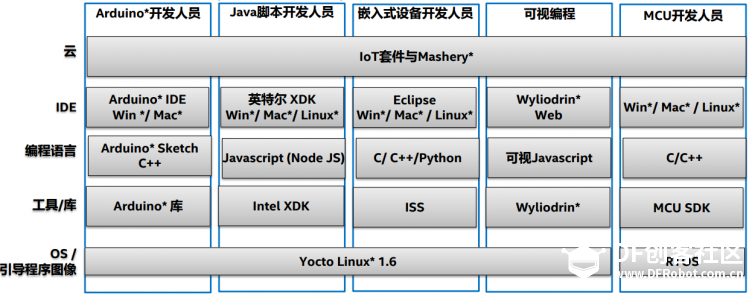

Edison开发选择：

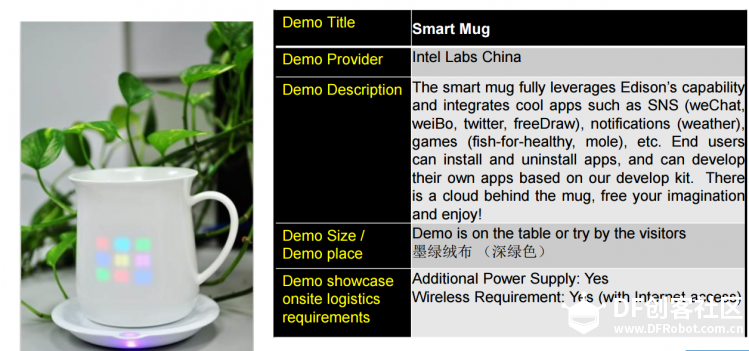

Demo展示：
