SKETCHUP扫盲帖——杯子
2015-12-151.2万
AI 快速预览详细
本教程介绍了如何在SKETCHUP中使用路径跟随工具制作杯子。首先绘制杯底和杯壁，然后添加杯把，最后导出模型进行3D打印。适合零基础的新手学习，无需复杂的前置技能。
|

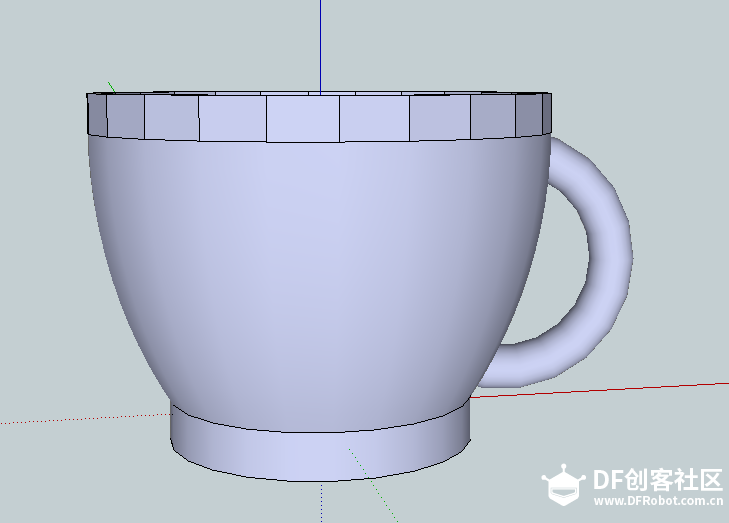

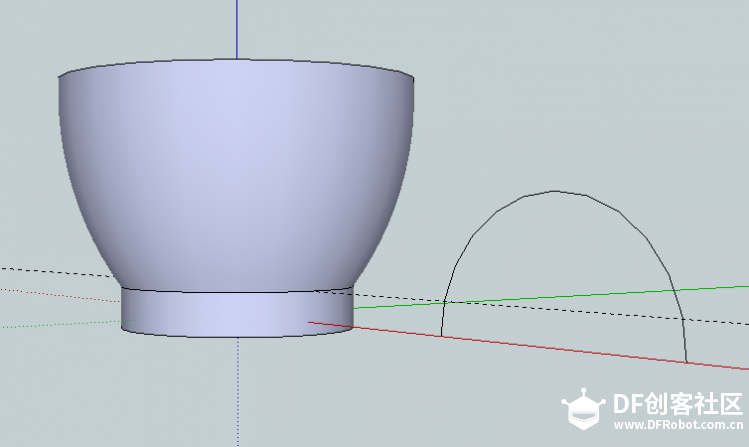

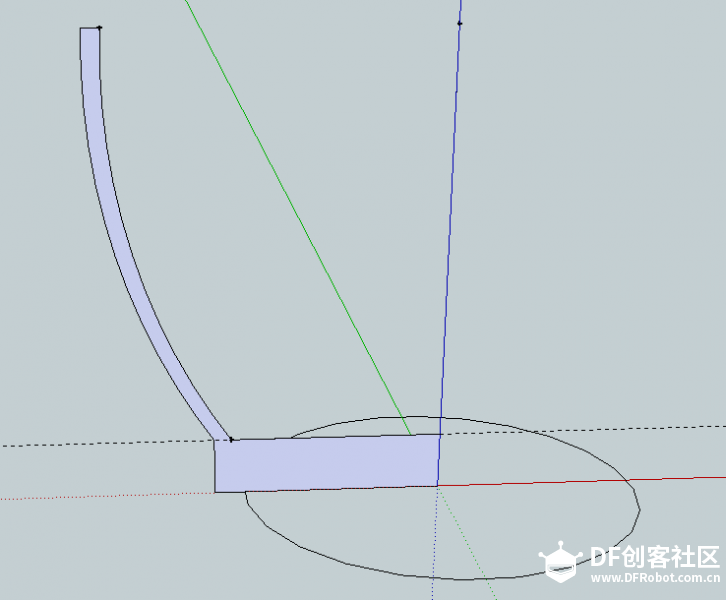

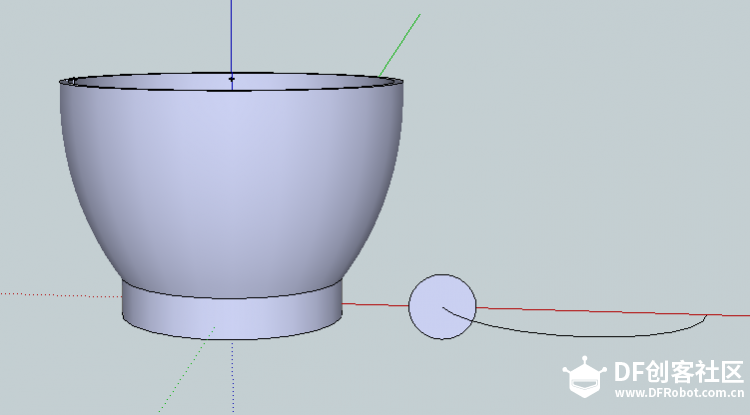

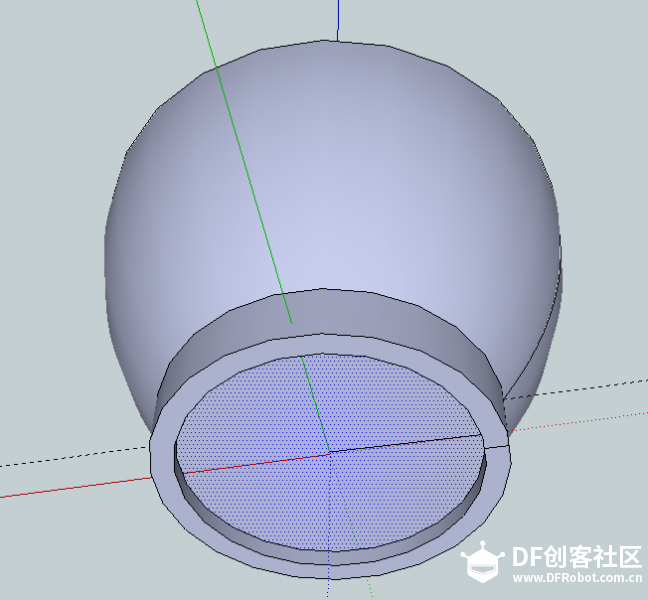

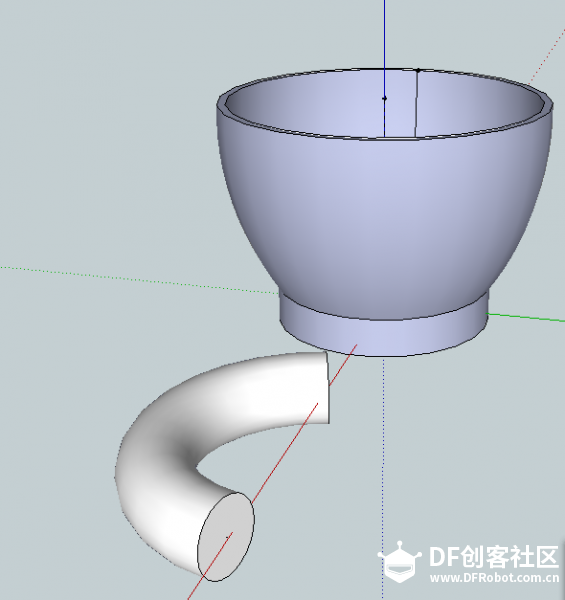

上次我们制作了一个“个性化”的钥匙扣，今天向大家介绍SKETCHUP中使用路径跟随工具制作杯子。 1.镜头——标准视图——前，使用矩形工具绘制一个8000,2000的矩形。如下图。  2.使用卷尺工具在蓝轴上16000做出标记绘制直线，长度12000.  3.使用曲线工具绘制如下曲线连接杯底和杯口直线。  4.使用卷尺工具绘制杯壁参考点厚度600。   5.删除多余部分如下图所示  6.选择镜头——镜头——标准视图——底部，绘制圆形，并删除圆面积部分，留下圆形边线。  7.选择镜头——镜头——标准视图——等轴  8.使用路径跟随工具拖拉出3维图形  9.绘制杯把：在杯子边，绘制上图所示曲线，并在曲线端点绘制一个圆。  10.再次使用路径跟随工具绘制出杯把如下图所示  11.选中杯把，通过旋转移动工具，调整杯子与杯把的位置关系，并将其组合。如下所示  12.将模型导出，进行切片处理，并打印。  打的有点…………………… |
-
-
