最近收到好好搭搭送的一套Arduino的小产品，里面有nano的主控和一些电阻和数码管及常用的工具，看到网上很多数码管的教程，一直没有玩过面包板，就跟随网上的大神做一个arduino、面包板、数码管的实验。用来显示几个简单的数字。使用的代码单位时间只亮一个数码管上的灯，肉眼看到的1,2,3是因为高刷新率，大于肉眼分辨速度，使得肉眼看到1,2,3等。这样的好处是亮度高，而且亮度均匀。

所用器材：
面包板一个
DFRduino*1
数码管*1
杜邦线若干

初玩面包板和数码管图6

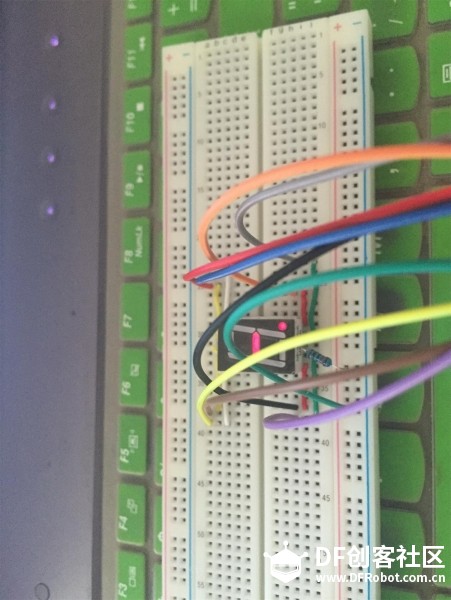

连线图：

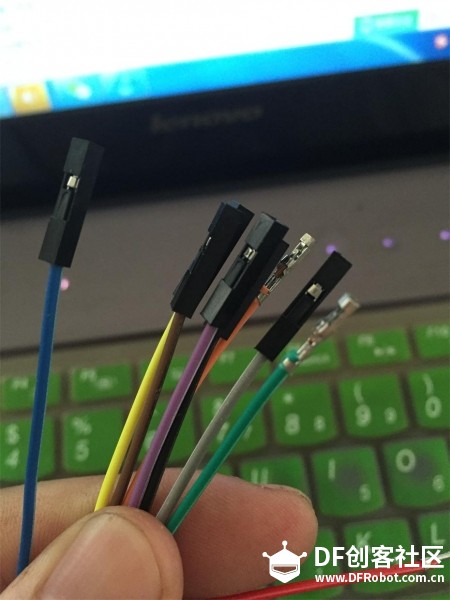

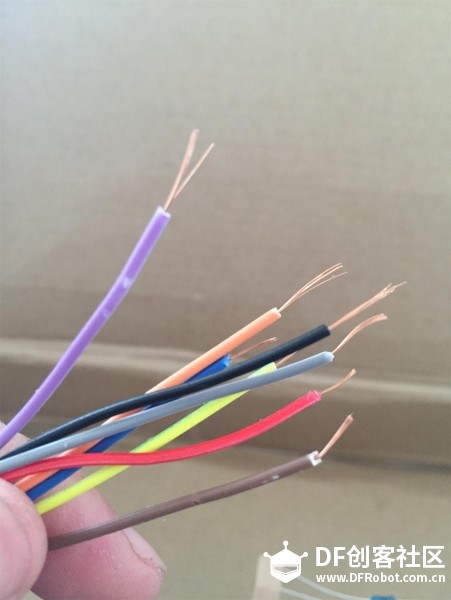

发现自己手里没有那么多针脚的杜邦线于是乎我就用工具把一头减掉去皮露出电源金属部分直接插到面包板上，哈哈
初玩面包板和数码管图1

代码如下



void setup() {

     pinMode(13,OUTPUT);

    for(int n=2;n<=9;n++)
   {
   pinMode(n,OUTPUT);
   }
}


void loop()
{

digitalWrite(13,1);


  /*==========显示0=============*/
int n0[8]={0,0,0,0,0,0,1,1};
  int z=0;
  for(int x=2;x<=9;x++)
  {
    digitalWrite(x,n0[z]);
    z++;
    if (z>=9)
    z=0;
  }
  delay(1000);
/*==========显示1=============*/
int n1[8]={1,0,0,1,1,1,1,1};
  z=0;
  for(int x=2;x<=9;x++)
  {
    digitalWrite(x,n1[z]);
    z++;
    if (z>=9)
    z=0;
  }
  delay(1000);
/*==========显示2=============*/
 int n2[8]={0,0,1,0,0,1,0,1};
  z=0;
  for(int x=2;x<=9;x++)
  {
    digitalWrite(x,n2[z]);
    z++;
    if (z>=9)
    z=0;
  }
delay(1000);
/*==========显示3=============*/
 int n3[8]={0,0,0,0,1,1,0,1};
  z=0;
  for(int x=2;x<=9;x++)
  {
    digitalWrite(x,n3[z]);
    z++;
    if (z>=9)
    z=0;
  }
delay(1000);
/*==========显示4=============*/
 int n4[8]={1,0,0,1,1,0,0,1};
 z=0;
  for(int x=2;x<=9;x++)
  {
    digitalWrite(x,n4[z]);
    z++;
    if (z>=9)
    z=0;
  }
delay(1000);
}
复制代码

PS：
但是我发现最后效果不同，总是有些不同这是为什么呢？大神指教，看看我的连线是否有问题
file:///c:/users/admin/appdata/roaming/360se6/User Data/temp/201833d2e6uvphchm65xr8.jpg

数码管
