【树莓派教程】——树莓派的供电方式
2016-05-053.7万
AI 快速预览详细
本文介绍了树莓派的三种供电方式：Micro USB接口供电、GPIO接口供电和USB接口直接供电。Micro USB供电是最常用的方式，提供5V/2A的直流电即可。如果供电电压或电流不足，树莓派会显示一个彩色小方块并可能异常死机。GPIO接口供电需要将5V电流的正极接针脚2，负极接针脚6，但需要注意没有保险丝，电压或电流过高容易烧毁板子。USB接口直接供电不常用且需要改动，不建议采用。
|

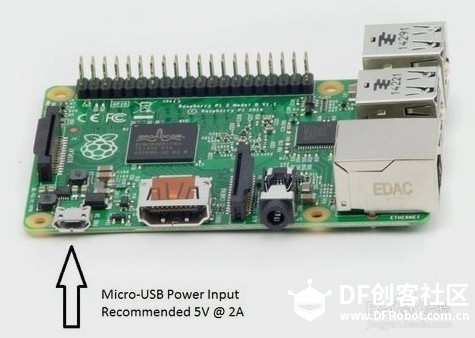

树莓派有多种供电方式，除了常用的Micro USB供电还有2种，这里就做个介绍。  方法一、通过Micro USB接口供电，提供5V/2A的直流电即可：  当供电的电压或电流达不到5V/2A时，在HDMI接口链接的显示器右上角会有一个彩色小方块，如下图  出现上面这种情况树莓派虽然会工作，但是不稳定，会异常死机。 方法二、通过GPIO接口供电树莓派的GPIO接口也可以接受直流电的输入，但是与方法一不同的是：GPIO供电没有保险丝，当电压或电流过高容易将板子直接烧毁。接线方法如下图  将5v电流的正极接针脚2，负极接针脚6。下面是GPIO的说明图  方法三、通过USB接口直接供电直接用USB接口逆向供电给树莓派，这种不长用。而且在树莓派2代和B+的板子上需要做些改动才能供电。因此这种不建议大家采用，想了解的可以直接百度：raspberry USB via power注意事项
|
