用透明 OLED 做一个蓝牙歌词显示及音乐控制器

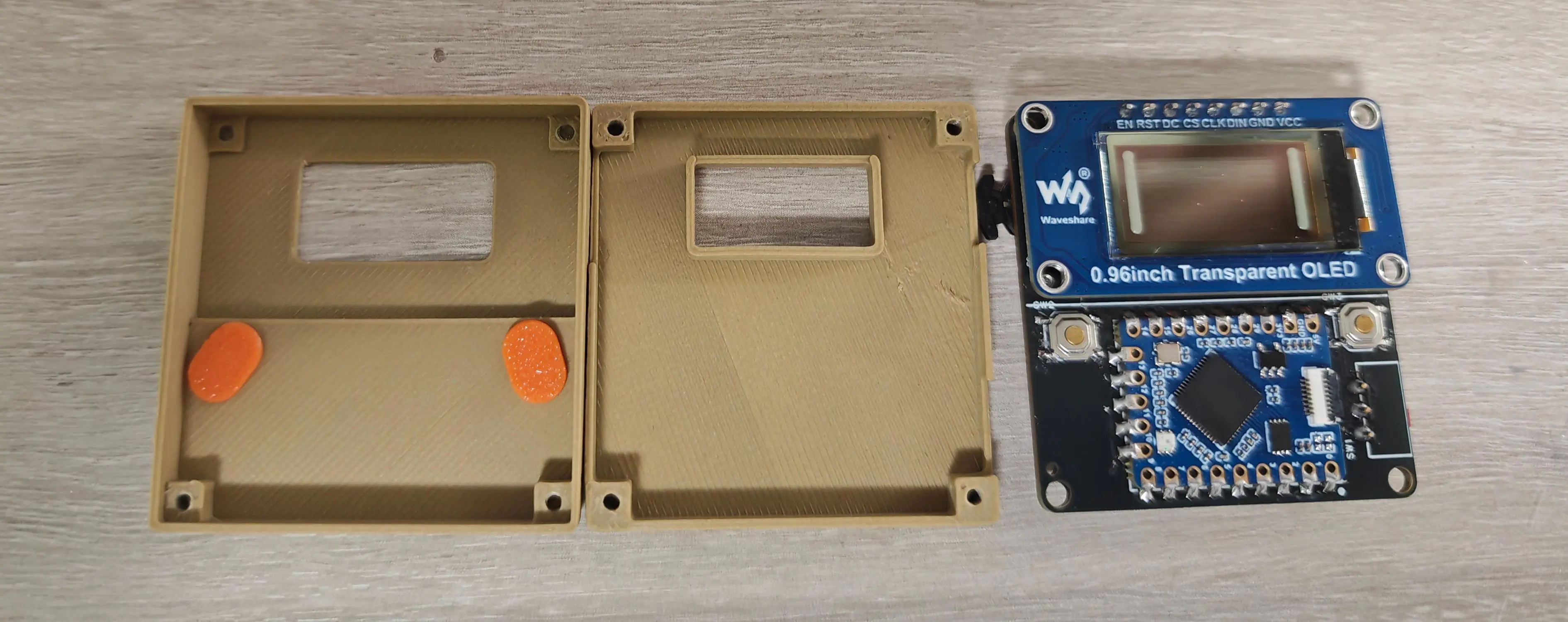

最近折腾了一块微雪的 0.96 寸 SSD1312 透明 OLED，128×64 分辨率。透明屏挺有意思的，就想着拿它做一个复古风格的蓝牙音乐线控，既能控制手机播放音乐，又能显示歌曲信息和实时歌词。

硬件部分

主要用到了下面几个模块：

• RP2040：负责屏幕驱动、按键和界面显示
• SSD1312 透明 OLED：显示歌曲信息和歌词
• ANS-BT301S：负责蓝牙连接、音乐控制和歌词数据获取
• 几个实体按键：音量调节、播放暂停、上一首和下一首

最初考虑直接用 ESP32 实现，但获取手机播放的歌曲信息和歌词没那么简单。后来找到 ANS-BT301S 模块，它支持通过串口输出歌曲信息和歌词，正好符合需求。

制作过程

首先解决的是透明 OLED 的驱动问题。这块屏幕采用 SSD1312，使用 MicroPython 编写驱动，最开始遇到了花屏、错行等问题，尤其是频繁刷新或者滚动文字时比较明显。后来改用了I2C接口，显示总算稳定了下来。

接下来是蓝牙部分。RP2040 通过 UART 与 BT301S 通信，发送 AT 指令实现播放控制，同时接收歌曲名称、播放进度和歌词数据。

这里也踩了个坑：模块的歌词输出和手机音频播放方式有关。测试发现，手机直接用扬声器播放时无法正常获取歌词，但连接蓝牙耳机后就可以获取。

最后是界面设计。因为屏幕只有 128×64，能显示的内容非常有限，所以尽量做得简洁一些。顶部显示蓝牙状态和歌曲名称，中间是播放状态、时间及进度条，底部留给歌词。中文显示使用 GB2312 字库，还做了歌曲名称滚动显示和自动熄屏等功能。

最后

整个项目最麻烦的反而不是硬件，而是屏幕驱动的稳定性和蓝牙歌词的获取。

目前基本实现了最初想要的功能。透明 OLED 配合复古线控的设计，感觉还是挺有意思的。

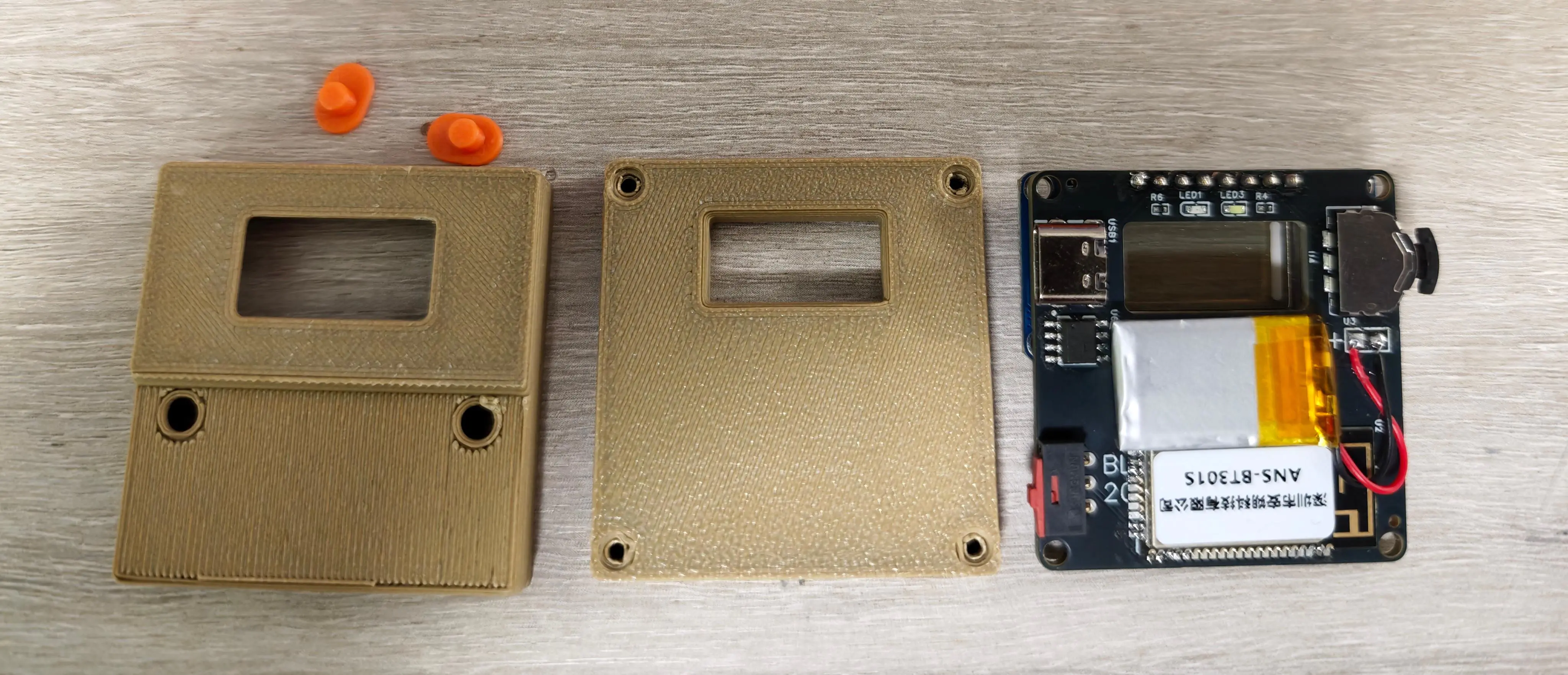

后续再做一个外壳，把电池和按键整合进去，做成真正可以随身使用的小设备。

最后附件中附上源码
