本文介绍了如何使用纯逻辑器件制作一个电子拔河游戏机。项目的核心是使用CC40193双向同步计数器和CC4514 4-16译码器来控制9个LED灯的来回移动。此外，还使用了CC4518计数器和CC4511数码管专用译码器来显示比分。整个项目无需编程，只需连接逻辑门、编码器和译码器等器件。这个项目适合零基础的新手体验数字电路的魅力，并且可以作为电子爱好者的DIY项目。
电子技术的发展真是迅速~我们要是想做点小玩具，小小一片Arduino，或者8051等等，就可以满足大多数的控制需求 想到自己年少时做的一个小玩意，那时我的老师带我去一位电子工程师老爷爷家。在听了我的主意后，老爷爷用了几个与非门芯片就帮我实现了我心中想的“控制逻辑”。 那时我就在想，逻辑门真的是全世界最好玩的东西，掌握了它就可以控制一切啊~   可以看看版主大大Phoebe介绍的Rockets大神的作品：https://mc.dfrobot.com.cn/thread-13378-1-1.html 长大后，自从第一次接触了嵌入式微控制器（其实就是单片机~我更喜欢前面那个名字），就再也离不开这些魔性的芯片。长得像毛毛虫似的，却有一颗指挥家的心。软件控制硬件也越来越成趋势，超大规模集成电路已经普及。如今就算是控制一个摩托车点火器，用数字器件开发的产品也已经不多了。 学校的一个活动给LZ提供了一个偶然的机会，暂时抛开MCU，用各种逻辑门、编码器、译码器这些器件做一个完整的作品。 逻辑器件不用编程，不用在电脑上噼里啪啦地写代码然后再下进去~但是要是想稍微改变一下功能，可能就意味着要重新更换芯片，然后改变一大把连线。 完成作品后，LZ感触很深，来与大家分享~ 先说目标：做一个“电子拔河游戏机”，提供两个按钮和一排9个LED灯。复位后正中间的LED点亮。两个人拼命咔吧咔吧地按两个按键，谁按得快，指示灯就移向哪一端。 （要是用单片机肯定快吧，电路搭好，写个程序刷进去，就可以23333了:lol） 先来视频。做得很丑，尽情吐槽哈哈 个人对这一控制逻辑有一点点理解，说明得估计不够准确，请大神们给予批评
需要改进完善的地方还有：

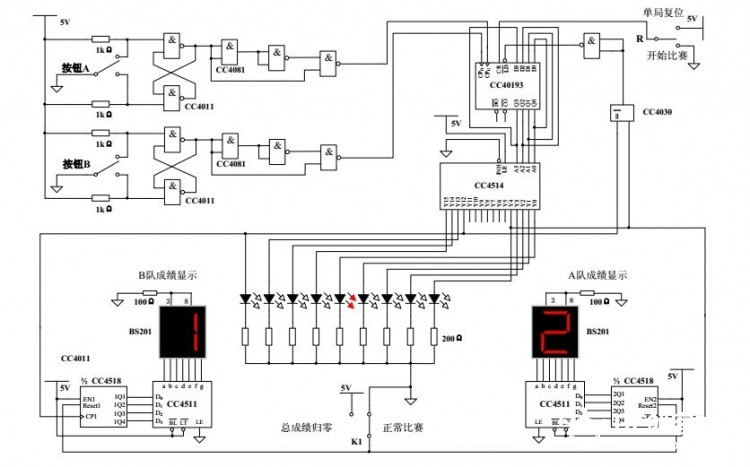

由于LZ的疏忽，弄丢了设计资料....只能给大家看这张参考电路图了  主要用了下面这些宝贝，都是CMOS系列的数字逻辑器件：

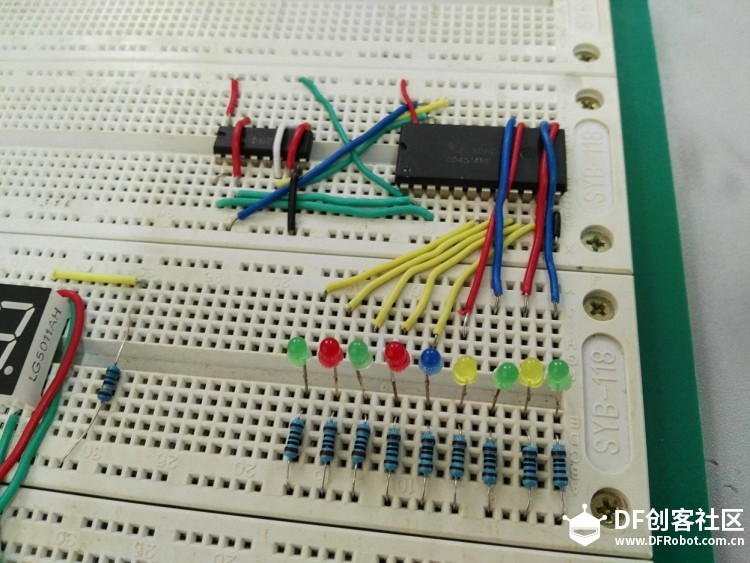

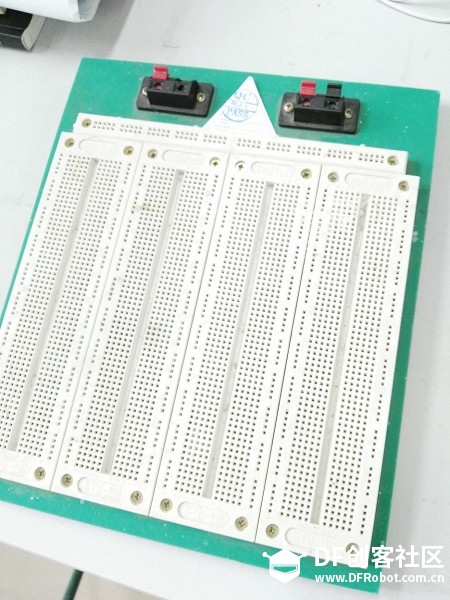

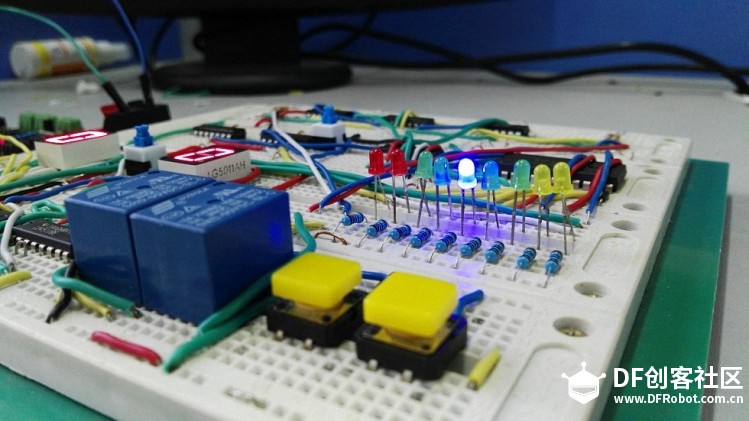

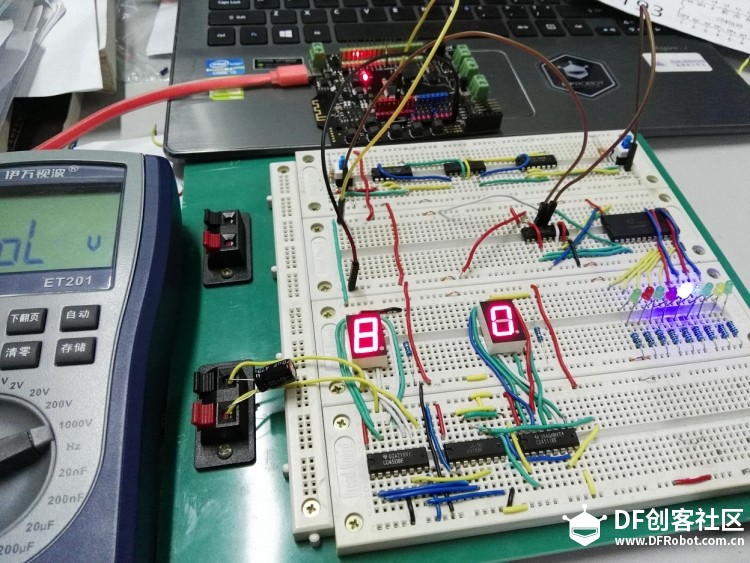

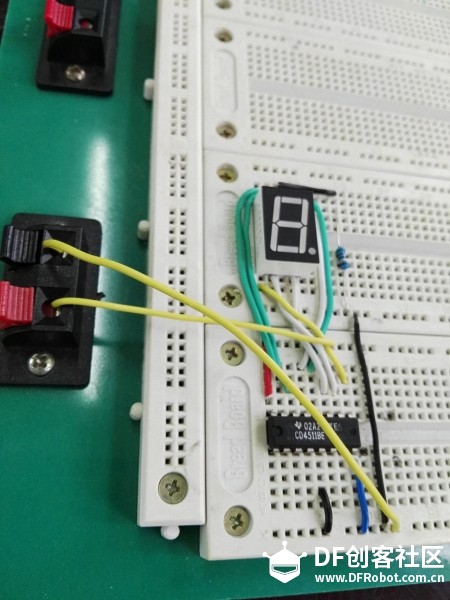

 一片破面包板~LZ调高了亮度显得划痕比较少2333:lol  数码管和最经典的显示译码器（4511）  LED，计数器和译码器  上电初试，连线的混乱程度即将失去控制  接好剩下的逻辑门等电路，这时已经可以拔河了   为了满足RS触发器“单刀双掷”按键的要求，也为了让按键声音更带感，用了俩电磁继电器~~~咔吧咔吧的声音听着很爽，像机械键盘似的   一局结束后，数码管会根据LED的点亮情况自动计分。  最终测试作品，电子拔河机就完成啦~~ 记得以前在杂志上看到过，最早的电子爱好者，他们的宝贝是电烙铁和收音机 后来，电子爱好者们又有黑白电视机和音响系统可以玩了 后来单片机出现了，尤其是电脑普及后，爱好者定制属于自己的小玩意，也越来越便利了。 而如今新技术爆发，可以玩的项目越来越广泛。回顾一下过去，看一看历史与底层的事物，内心便有无限感慨。 |
我也是头一次搭这种电路，总觉得里面有好多不稳定的因素，比如连线太多，有的线有可能会接触不良，难以查找。还有当连线过长的时候，不知是否会引入外界噪声。制作的时候试过并联电容消抖动，但好像效果不太理想，一次按键可能会被当作多次。逻辑元件需要退耦，这个长见识了，谢谢指导:lol
话说V神这背景音乐很魔性啊
背景音乐是从动物世界抠下来的23333
可以减少很多编程量的。
状态机复习一下，真值表卡诺图简化做一下
得出的相关数字逻辑再去编程就会简单好多，特别是应用题。
