3D打印小白入门经历及疑问
2016-08-302.3万
AI 快速预览详细
本文记录了一位3D打印小白使用Overlord Pro打印机的经历。从初次接触3D打印到成功打印出作品，作者遇到了断料、材料粘附问题及固件误刷等故障，并提供了具体的解决方法。文章详细描述了如何处理这些问题，适合零基础新手参考。
|

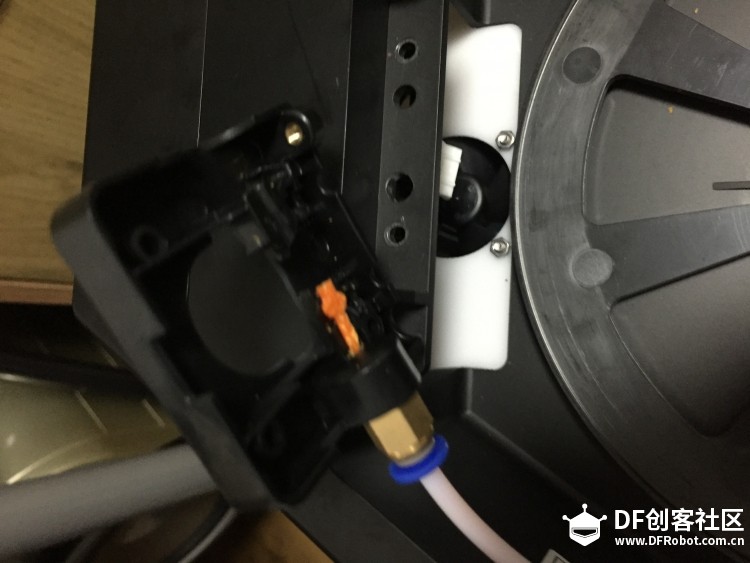

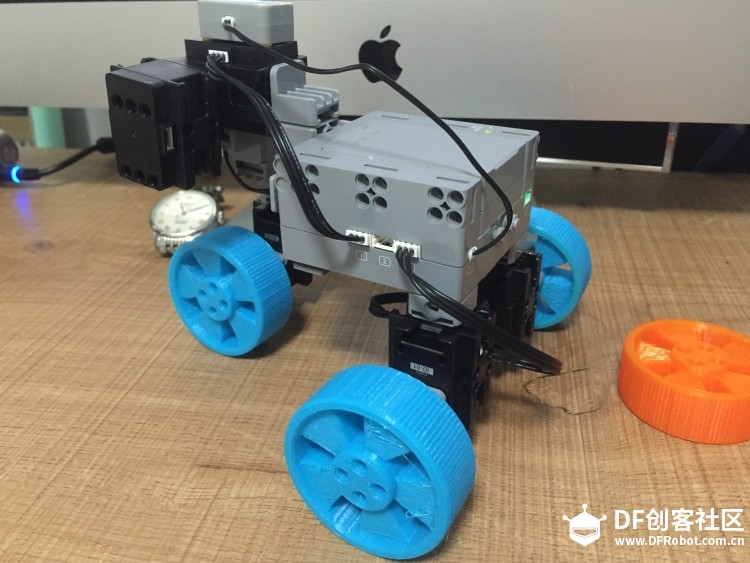

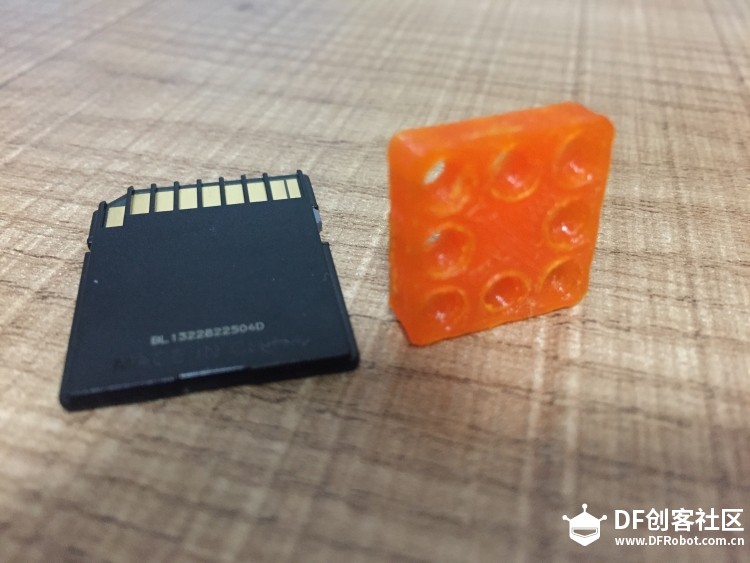

废话 记得3D打印一词应该是从去年开始进入我的词典，也不记得是什么原因，来到了DFRobot，正赶上Intel主办的一个创客活动，去当了回自愿者，在那之前，还不知道创客一词（果然是小白）；在活动结束后，玩了一段时间Arduino，后因琐事太多，没能继续玩，不过一直念念不忘的是那台在活动现场的Overlord 3D打印机，嗯，在心里藏了一年啦。。 前段时间买了一套积木机器人玩具给闺女，由于配件较少，有些想法不能实现，终于3D打印又回到我的脑海，第一反应就是DFRobot的这台打印机（那场活动的广告效果不错:lol），虽然已不记得叫啥名字，但DFRobot还是在收藏里的；于是乎，在月初向女王打报告，申请买一台3D打印机，当然说了一些“伟大”的设想:D，女王欣然同意，于是在2016-08-09日（嗯，可以设为值得纪念的日子了）从商城下了订单，两天后，打印机到手:victory:； 在这段时间里，补了很多关于3D打印的知识，从什么是3D打印，到怎么建模，认识了123D Desgin，知道了SoildWorks，FreeCAD等软件，认识了什么是stl文件，什么是GCode，也知道了Cura，什么是切片，如何调整切片参数，当然这一切都只是认识而已。 打印经历 从打印机到手至今，虽然不是天天玩，但也花了不少时间，也遇到了一些大大小小的问题，现整理如下 1、断料，症状：无法正常退料、出料   这个是第一次打印就遇到了，虽然之前了解过堵头，不出料等名词，但自己真正遇到了，还是不知道是什么原因引起，没办法，先致电客服求助（谢谢pearl MM），在得知一些可能之后，回家立马怀着忐忑的心情准备把Overlord Pro拆开看看，因为不知道是什么引起的，于是从喷头拆到挤出机构，终于在挤出机构那里看到了断了的材料，按论坛里的大神们的经验的方法，把断料取出，清理挤出机构，再把打印机装回去，终于打印出了第一件“作品”，一个测试零件：  虽然又粗糙又不能用（尺寸有偏差），但总算打出来了。 原因分析：应该是第一次给机器上料退料，不太明白，太用力拉扯及不停的进行进退料操作，使材料的同一段在挤出机构不停的来回导致磨损，然后造成断料。 2、打印时，材料跟着喷头一起跑 这个也是在打印过程遇到的问题，找了各种原因，起初以为是胶涂的太少不够粘，于是又涂了很多很多，但还是不行，再翻资料，进行调平等操作，最后才发现，是切片软件里的“首层”尺寸（Initial layer thickness）设置有问题，设置太高了，导致材料无法粘到平台上； 原因分析：因为太激动，没有仔细看大师讲的每个参数的重要性，还有就是第一次没有实际经验，光看参数还不理解具体作用。 3、误刷固件 按群里朋友的说法，我是幸运的，因为在这个时候才入门，很多问题大师们都已经解决了；但像我这样的小白还是会犯错，在打印机到的当天晚上，新版固件2.3 beta出炉，于是作为小白的我，没做过多考虑，就开刷了，结果就是：固件型号选错，虽然没有造成具体的什么结果，但是在改回来之前，一直没有打印； 原因分析：还是太激动，主要是看到中文了，版主说，中文字是工程师一点点抠出来的，瞬间生起敬仰之心有没有，有没有！  建议：新的机器上最好粘贴具体的型号，以免小白犯同样的错误 4、其他一些问题，已在群里得到解决，谢谢各位群友们:lol:handshake 比如说以下这个问题，喷头上的一颗螺丝掉出来了，就在打印的过程中，突然掉出来的，当时还觉得奇怪，怎么在模型上会有个黑色的东西，靠近一看原来是螺丝，就在群里询问，经过一番猜测之后，最后确定是喷头上的     一些疑问和困惑 1、打印机是在什么情况下，会在打印过程中进行“中场休息”？ 情况描述：在打印一些三角体，或塔尖之类的模型时，在打印到最上面几层时，打印机会打几下，然后离开打印模型，到旁边“休息”一下（大概几秒钟时间不等），然后再回来继续打印，这个过程中喷嘴上会挂很多丝，来回多次后把已打好的模型给碰掉，从而造成打印失败；  疑问：这个动作是切片软件生成的？还是打印机本身的保护机制？如何操作才可以避免？ 2、打印完成后，打印头无法收回 情况描述：在模型打完之后，打印头移到一边（z轴没变，和模型在一个面上），继续吐丝，此时喷头的风扇已停止，显示屏显示剩余时间为00：00：00，但是没有提示正在降温，过了几分钟的样子，看还是这样，就手工点暂停，确认后喷头马上收回，然后显示正在降温，降完之后显示可以取下模型。 疑问：这是生成的GCode的问题，还是固件的问题？（之前好的，就昨天打几个模型都这样，还没来得及把切片软件彻底删除再重装） 3、暂停后，继续打印时，显示“Search SD too...” 错误 情况描述：在模型打印到一半时，按暂停，过一会儿之后，再按打印，系统提示是否继续打印，点是，然后就显示“Search SD to...”（具体没记住）的错误了，无法继续打印。 疑问：是SD卡问题？还是固件问题？ Cura相关参数如下：     @swanglei 请大师有空时指点一下迷津。:victory: 已打印的一些模型（为什么图传上来是倒着的？）  这个塔打成功了，是在开空间的情况下  失败的塔，头断了  迷宫一直没打成功，顶上几层打不出来（没开空调，房间大概26-30度的样子）  给闰女做的玩具房子（小黄人不是打的:lol）  打失败了的莲花，掉了几片叶子  轮子  装在玩具上的轮子 |

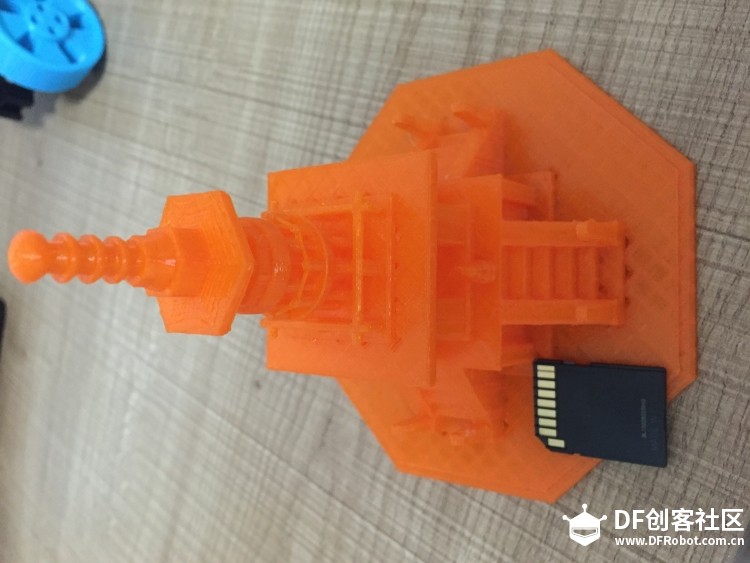

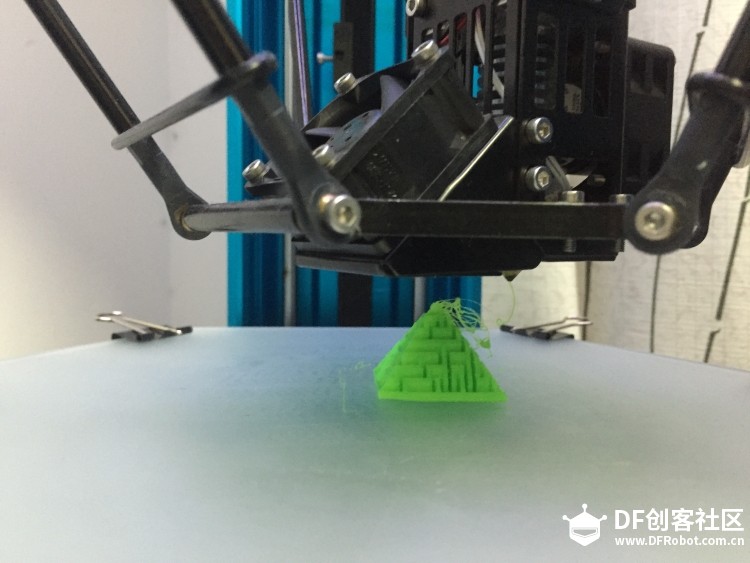

塔好难打印的，特别塔尖，好像还有个方案，就是S3D里面的冷却塔，虽然没试过。
S3D还没用过，先把Cura玩熟了再去试试。
你检查一下你是不是选了这个选项，简单来说这个是在打印顶的时候，检测一层打印的时间，如果小于这个时间，它就去旁边休息一下~~~主要是增加散热时间的目的。。。一般是不选的！
第二个问题我不是特别确定，按照你说的，如果是每次打印都停在边上不回原点，有可能是软件问题，需要后续更新固件，但我们好像没这个历史问题，我很奇怪~或者你看看plugin下面的窗口是不是点了什么插件，所以这个问题的关键还是要确定到底是什么时候停在一边的，屏幕有没有显示什么？或者说是不是确定每次都停在一边？
你的第三个问题应该是软件的一个bug，后续更新固件就能解决。。。。
另外，提示下，注意皮带的松紧，皮带上面是有个皮带调节的零件的，螺丝拧紧一点的话，皮带会变紧，减小喷头震动的目的。一般长时间使用后，需要调一次，调整好差不多之后就再也不用调了。如果想知道的更多，详细的可以去查看下SD卡里面的详细说明书。
我最近刚拍了一下新的视频教程，一系列的，估计九月差不多就发布了，到时候你们也可以看下~~~

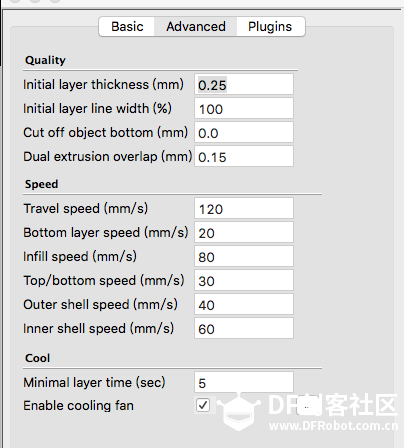

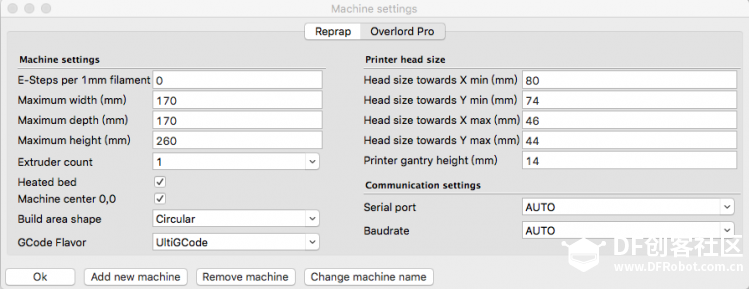

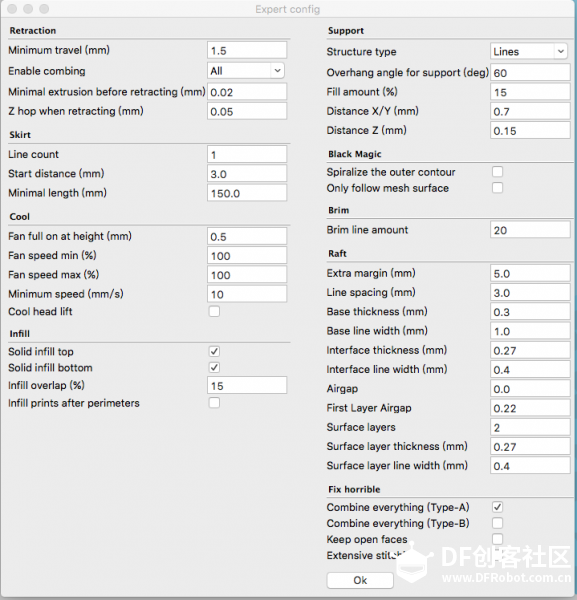

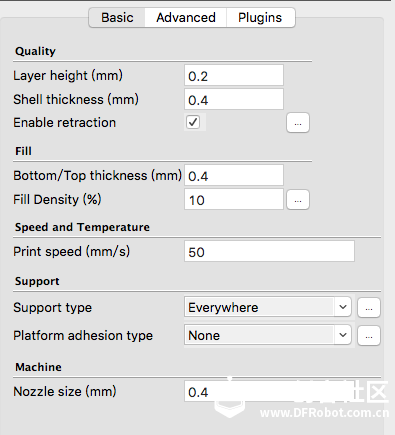

附上我的参数推荐 尤其是expert设置推荐按照我的改改吧~
2，模型打完后还继续出料很可能是模型切片是出现问题了，重新切片能解决。
3，Search SD too long ，搜索SD卡时间过长，一般出现在SD卡文件太多，SD接触有问题。你这种情况也可能是固件的问题，这个要@swanglei 他们能不能解决
第2个问题，昨天晚上把Cura彻底删除后，再安装后重新切片就可以了。
第3个问题等大师看一下:lol
