【王大师出品】二代3D打印肩扛 专业版
2016-11-071.4万
AI 快速预览详细
新版3D打印肩扛专业版在稳定性、外观设计和兼容性方面进行了大幅改进。新增双边提手支撑，标准60mm管间距，支持更多外设。解决了上一版本重心不稳的问题，提升了使用体验。新版还采用了齿轮传动方式的跟焦器，拆卸更方便，适用性更广。
|

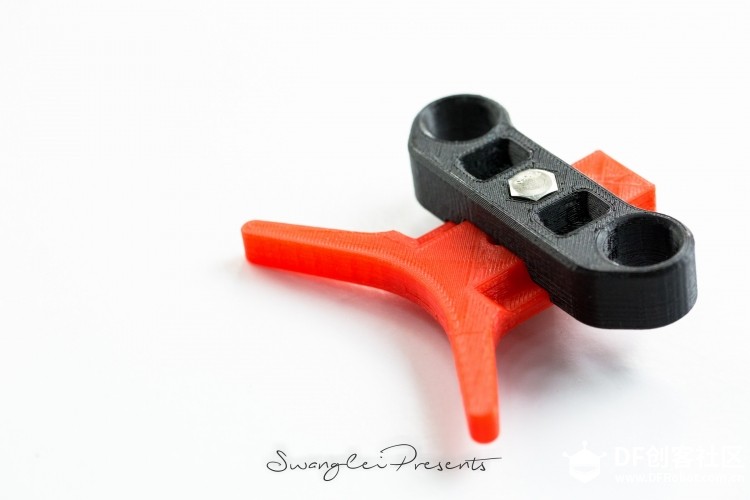

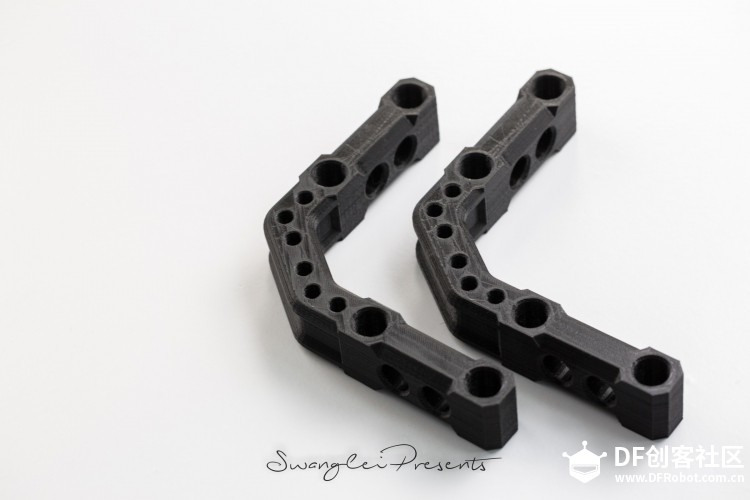

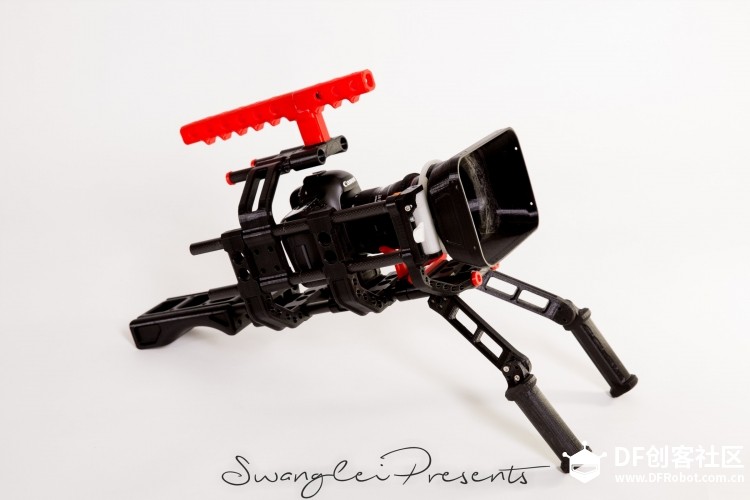

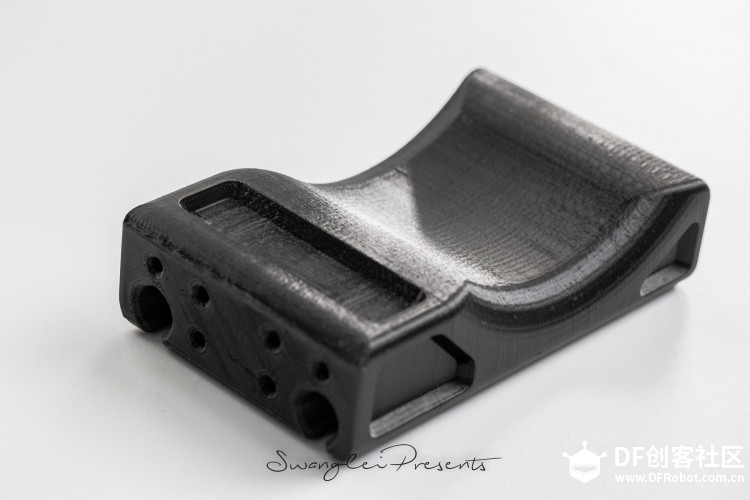

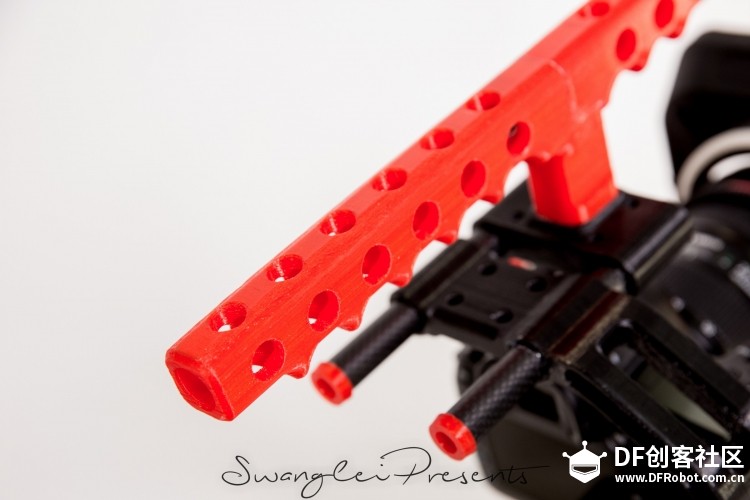

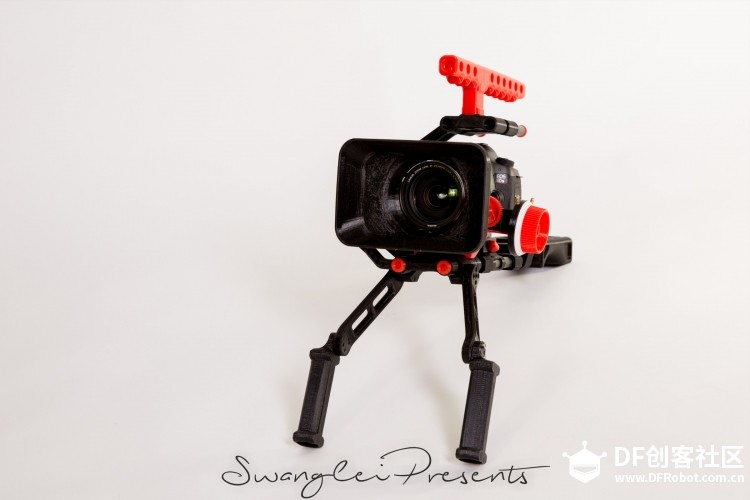

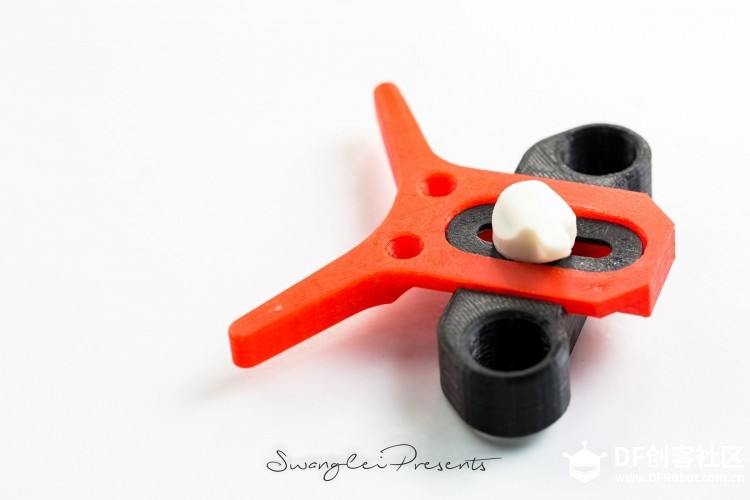

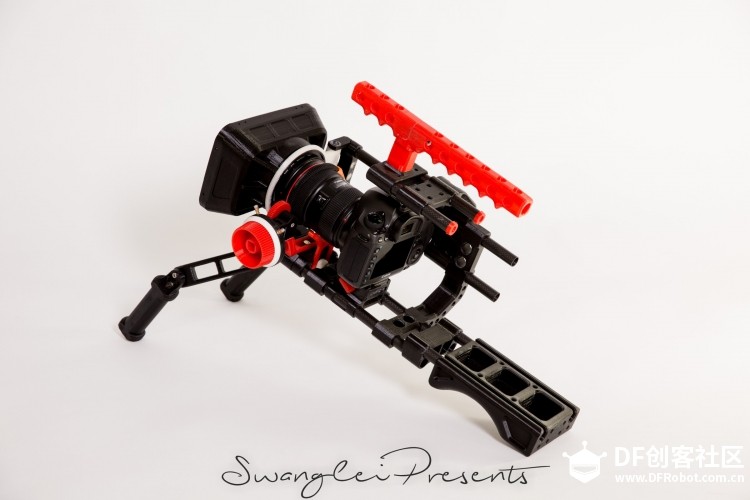

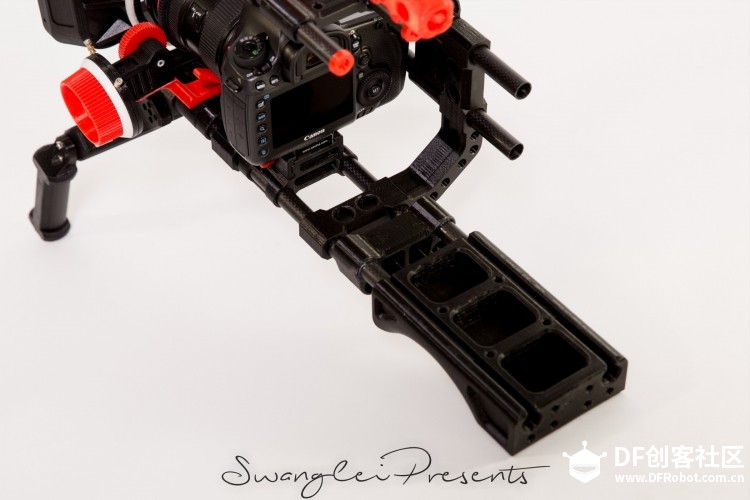

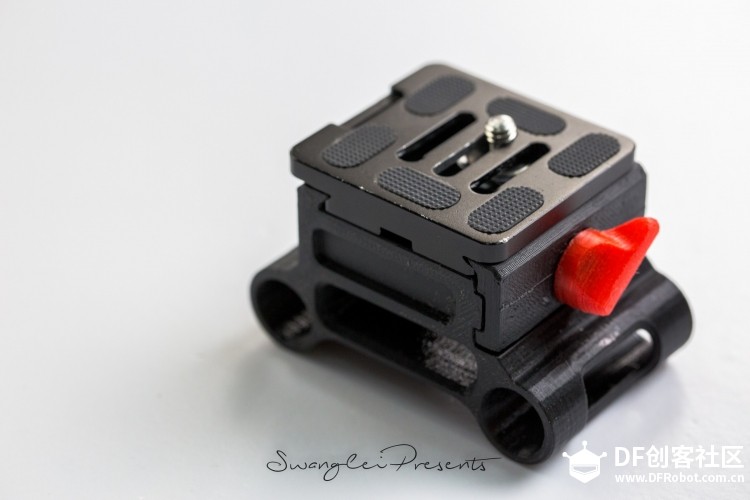

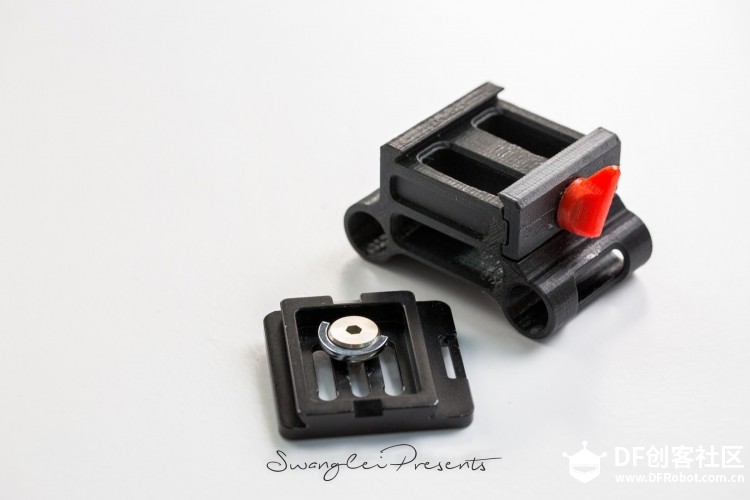

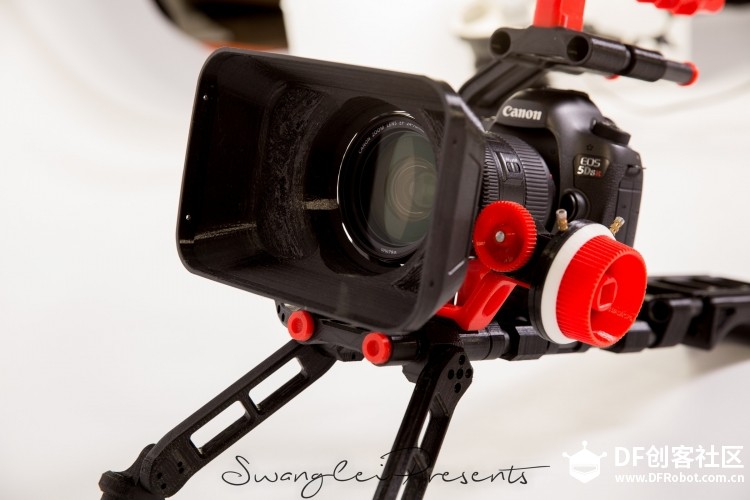

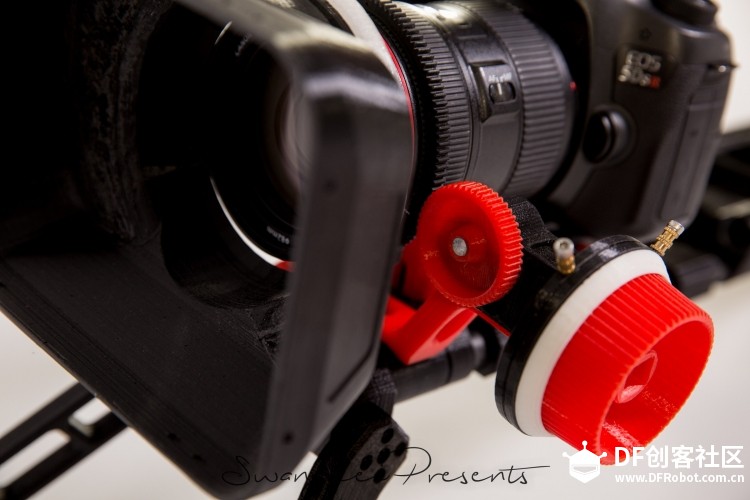

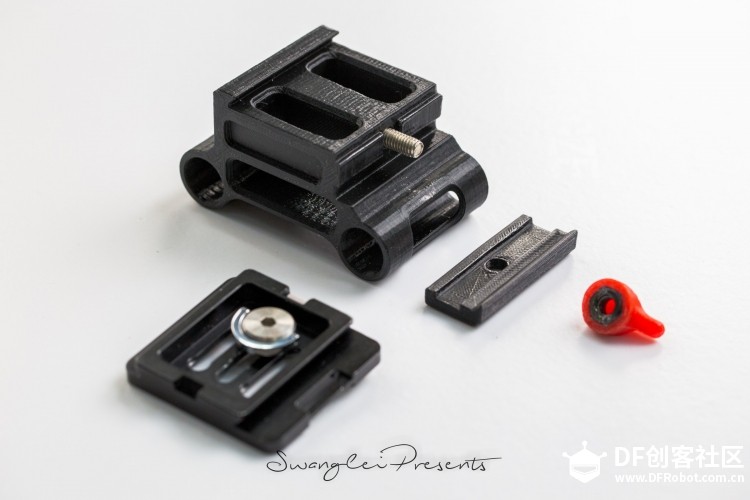

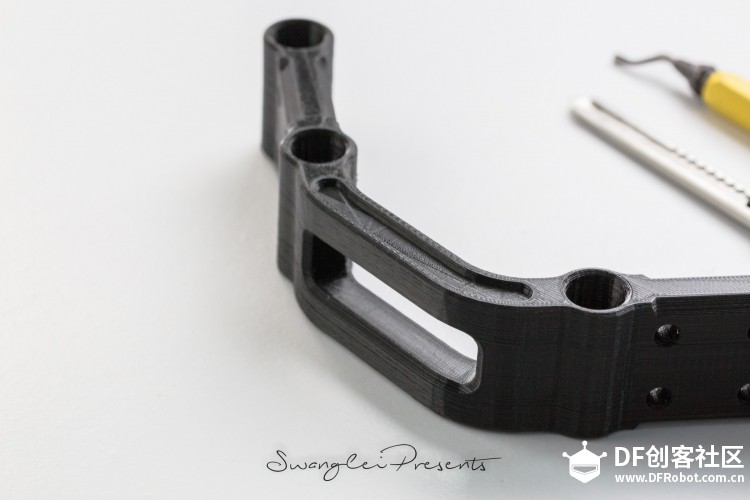

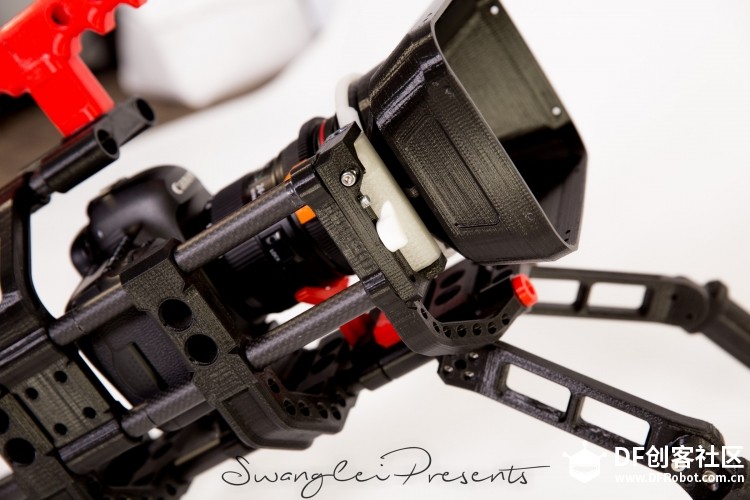

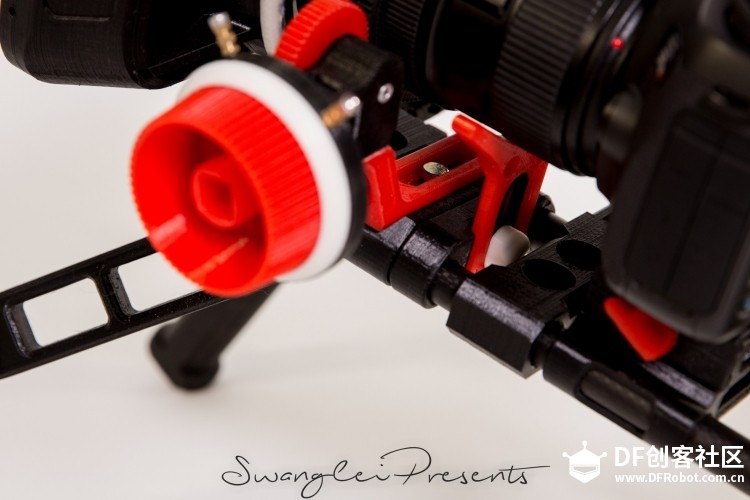

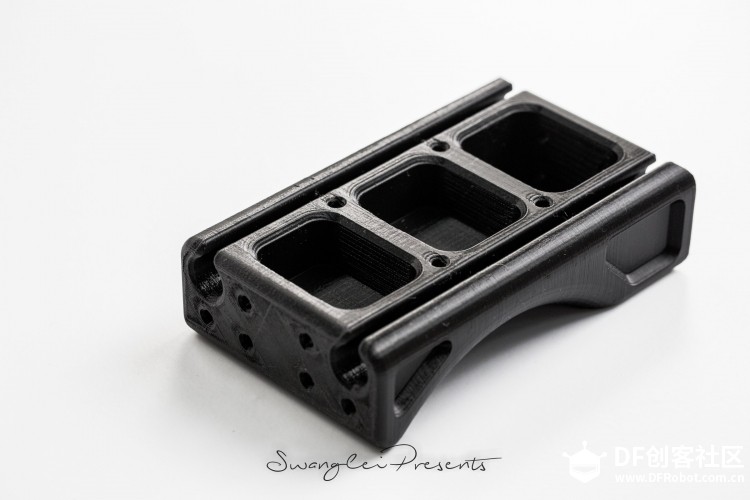

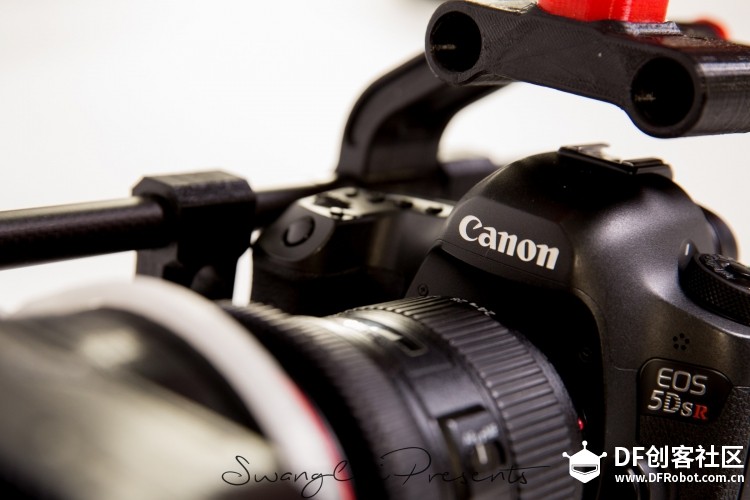

喔，暨上一个版本的发布，我自己也不太记得隔了多少时间，其实这个早就设计完成也打印完了，只不过一直没来得及发教程，那么今天心情比较不错~~~哈哈 今天的教程我主要是讲解我的肩扛主体结构，过些天我会另外写一篇教程，专门针对新版的跟焦器，或者也有可能直接在下面跟帖~ Link：http://www.thingiverse.com/thing:1860391 Screws that needs: M3_8mm 4pics M3_25mm 2pics M4_16nn 4pics M4_20mm 1pics M6_50mm 1pics M6_20mm 6pics M6 nuts 3pics 30mm_37mm_4mm bearing 2pics 15mm carbon fiber tubes (total : 1M~2M) 废话不多说，新版的肩扛主要是在稳定性上面和外观设计方面做了很大的改善，另外还有一个挺重要的点，这一版本的兼容性更强，几乎每个组装件都是可以调节的，更加专业化。   肩扛的右侧新增了双边的提手支撑，既起到了保护相机，还有更多的可增添外设的可能；上一版的设计管间距没记错的话是70mm，这一版本我更改成了标准的60mm。如果需要安装更专业的产品的跟焦器，也直接可以上了。（那么如果想像我一样折腾的话，那就打印我的3D打印跟焦器吧~）   新版的肩托我直接设计成跟机器主体成一条线上的方式，这个主要是解决上一个版本使用发现如果机器左倾设计的话，会感觉重心不稳，用一个手托住的话偏重~  手提设计的更加具有专业的feel  遮光罩也设计可以直接可向右侧打开，上面的M4螺丝打开之后，遮光罩就可以旋转了；而且在旋转的同时，还可以调节上下（但是说实话这里毕竟不是金属加工件，所以是有一点点活动的，力臂比较大嘛~）但是两颗M6螺丝锁紧的话会好很多。  新版的可调节部件，比如说镜头托的调节都做了优化，更稳定了，调节也更方便了。    新版的跟焦器，改用了齿轮的传动方式，拆卸更方便，适用性也更广~ ****************************************************************************************************************************************************************************************************************************************************************************************************************************************************** 下面是零件细节展示：               |
