新鲜出炉的“机械爪”大家快来尝一尝！
2016-11-151.1万
AI 快速预览详细
这个项目教程介绍了如何使用3mm胶合木板、橡皮筋和钓鱼线制作机械爪。所需工具包括小型激光切割机和槌子。整个制作过程分为几个步骤：组装手指部分、手掌臂组装、连结手指与手掌、组装上橡皮筋和线。最终效果是一个可以手动控制的机械爪，适合STEM教育项目。

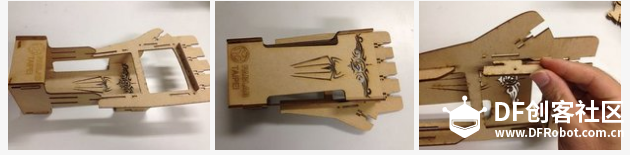

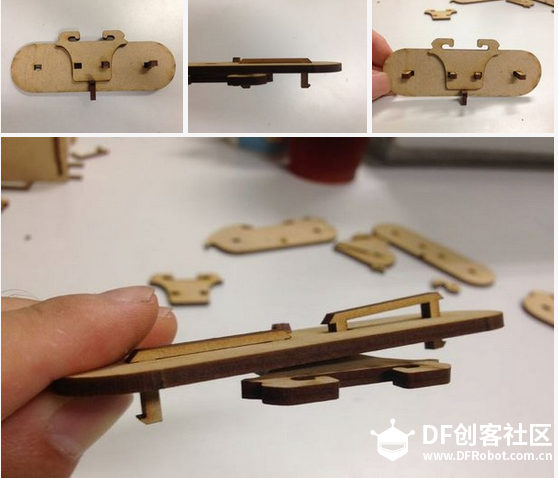

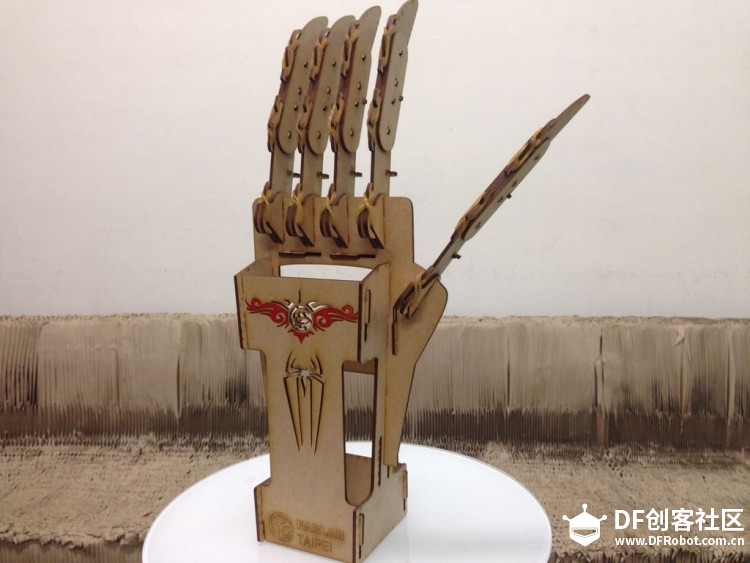

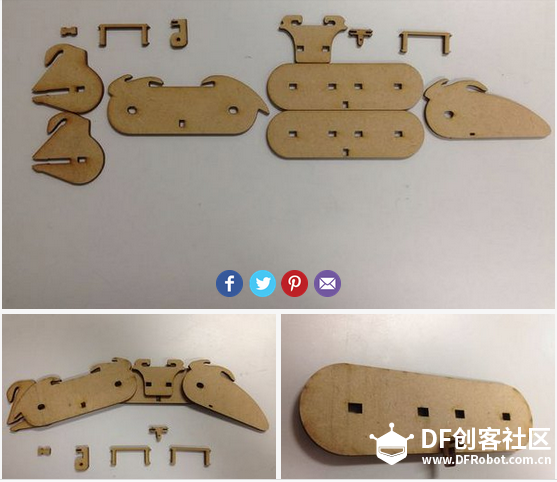

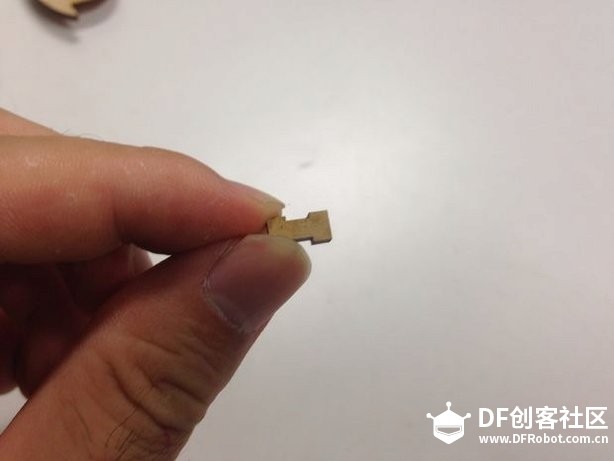

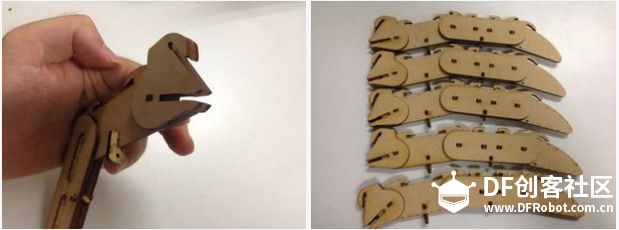

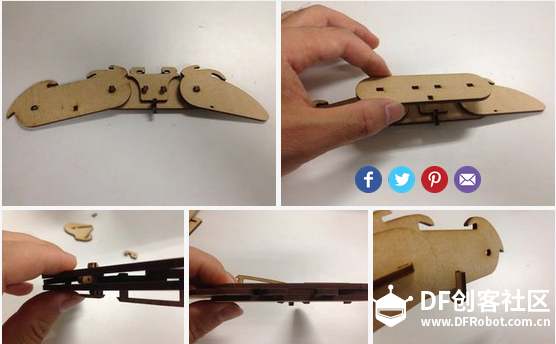

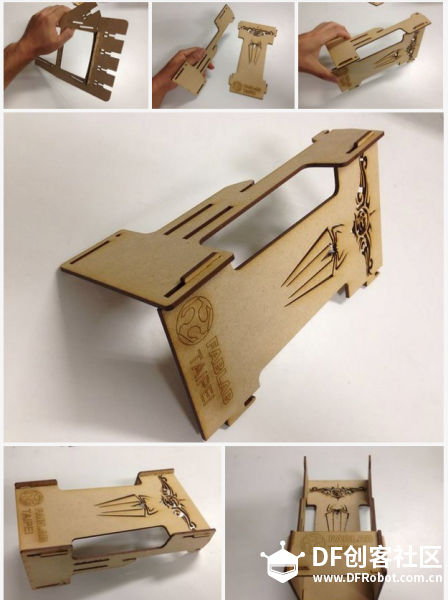

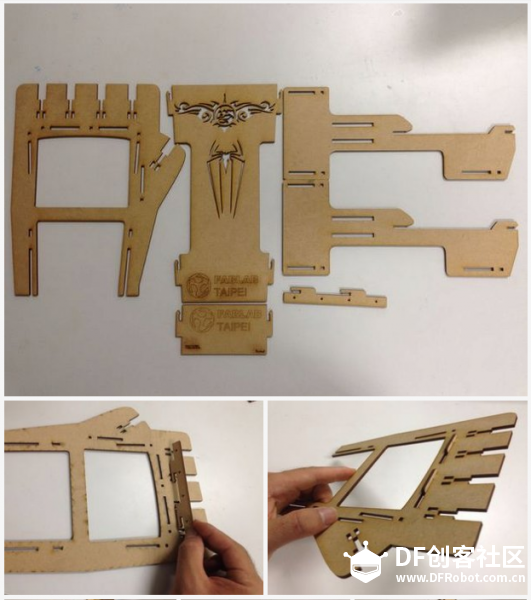

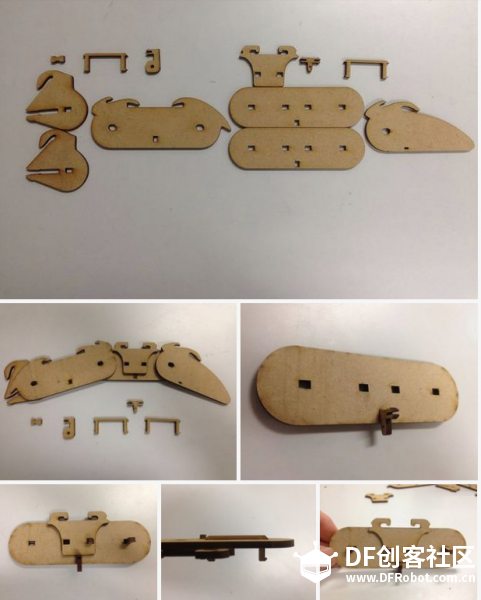

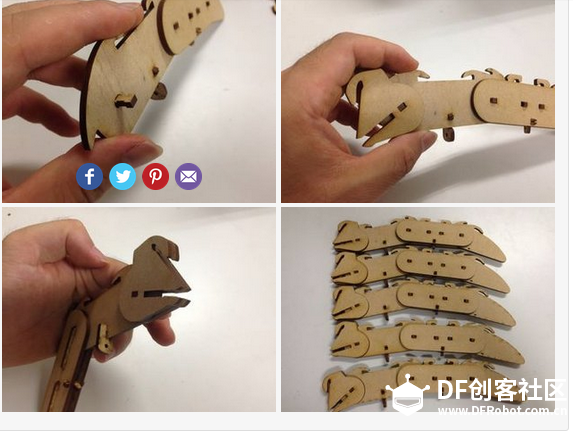

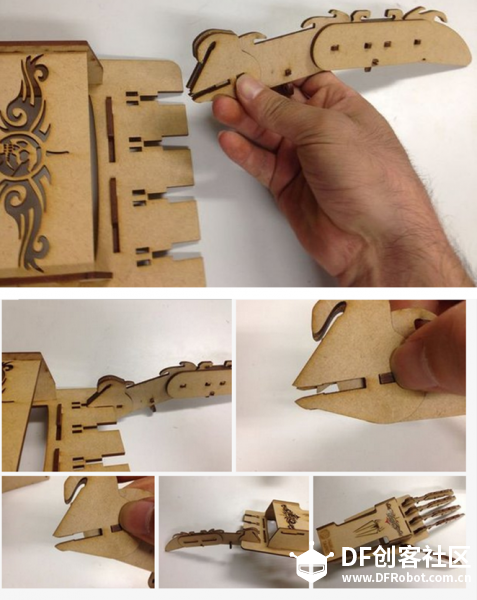

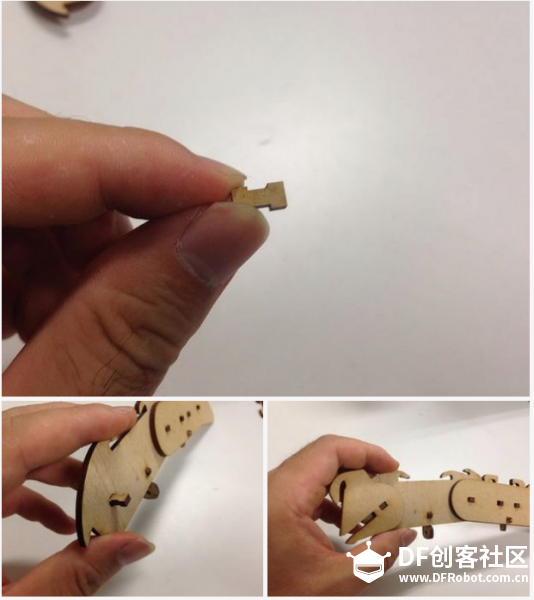

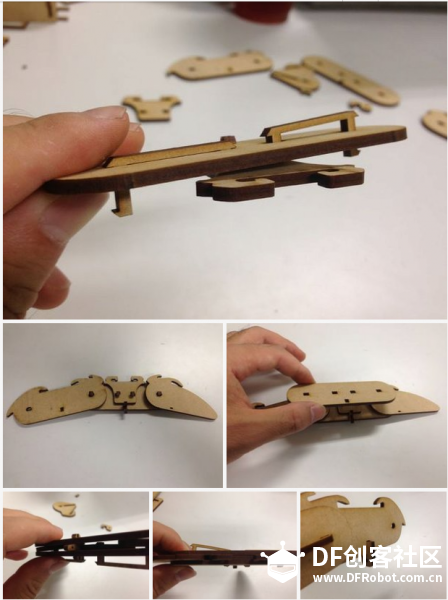

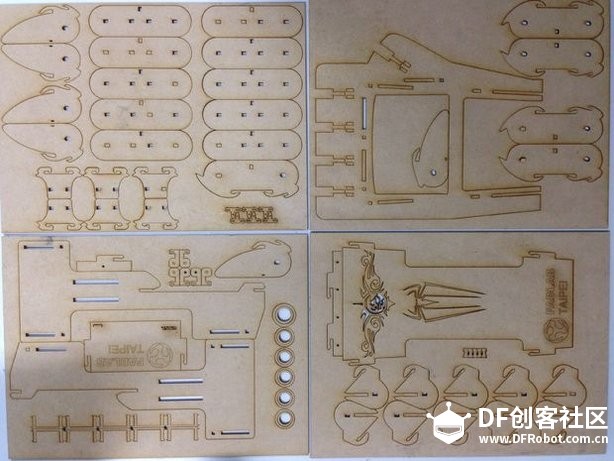

这一次利用周末的时间做了一个机械手 你或许在instructables或youtube上看过一些类似的玩意儿，但是我敢保证还没人把整个製造过程、材料准备弄得如此简单，要完成一隻大手，你只需要:材料: • 3 mm 胶合木板或者密集版(MDF board) 长 600 mm * 宽 450 mm • 一包橡皮筋 (至少十五条) • 一綑钓鱼线 工具: • 小型激光切割机 • 槌子 时间: • 切割时间: 约20~30 mins (依设置的时间而定) • 拼装时间: 1~3 Hrs 好吧，我知道你已经跃跃欲试了，那咱们就开始吧!  这个大手的设计图是我在网上找的，如果你想把它做出来，可以在下方留言找我要，这是一个热衷分享的时代， 所以我就把我的制作过程分享出来，希望你们会喜欢 1、组装手指部分    手指部分有很多细小的零组件，而且坦白说，组装的过程有点繁琐，但我们这样设计的原因是为了让大家只需要用雷射切割机-就可以搞定一切零件的概念，不然关节的部分用圆柱形的木棒，也是很不错的，注意到手指上面的鈎状设计是为了要固定橡皮筋用的，在等一下我就会提到 2、手掌臂组装    这裡的零件就单纯一点，我们在设计上为了要达到固定的效果做了一些卡榫，但可能会因为过紧而导致难以将零件插入，如果不顺的你可以上点蜡，或是用槌子强制执行，SUDO! 3、连结手指与手掌  这裡一步骤唯一要注意的地方在于手指与手掌结合的那个方向，如果你逆时钟去旋转最后一个指节，你会发现夹在内层的零件有个突起(如图)，请务必让这个突起位在手掌的上侧，也就是指节前弯曲时的状态，这个突起的设计是为了让指节只可往前弯曲。 5: 组装上橡皮筋、线    橡皮筋之于大手就像韧带一样，提供了连结关节的拉力，只要如图将橡皮筋在鈎状处，再将钓鱼线由我们设计的孔位穿过去、配合你手指的粗细选择圆环作为套头，大手就大致完工啦! 装逼去吧！ |
