5V降压到3.3V的应用电路
2016-11-162.1万
精华项目
AI 快速预览详细
本文介绍了如何使用AMS1117-3.3稳压器将5V电压降压到3.3V，以满足单片机项目中的多种电压需求。文中详细列出了所需材料，包括AMS1117-3.3稳压器、电容、洞洞板等，并提供了电路图和实物图。AMS1117-3.3稳压器具有1A输出电流、限流功能、过热保护等特点，确保了供电的稳定性。通过简单的电路搭建，用户可以轻松实现5V到3.3V的降压，解决了多种传感器模块的供电问题。
|

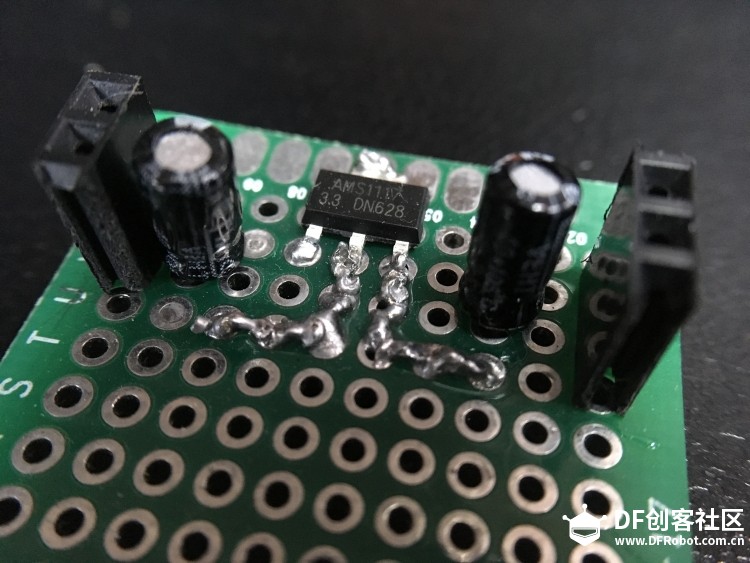

我们在使用单片机进行各种好玩的创作时,经常会遇到各种传感器模块, 当中有的需要5V供电, 有的需要3.3V供电; 包括单片机本身常见的也有5V和3.3V版本. 而我们供电常见的是USB供电(5V), 或是电池供电(多节电池组成常见的是4.5-6V), 辣么在实际应用时就会碰到一个作品中需要2种电压供电的需求,我们需要考虑如何解决这个问题. 如果使用UNO开发板, 就很简单, 板子本身就有输出5V和3.3V电压的能力; 但如果我们要自己制作单片机应用电路的话, 就要自己来解决2种电压输出的问题. 准备材料 - AMS1117-3.3 1个 - 10uF电容2只 - 万能洞洞板1个 - 2P单排母座2个 - 工具若干(电铬铁/锡丝/etc...)  AMS1117是一个输出电流达到1A的三端输出低压差线性稳压器 特点: > 1A输出电流时压降仅为1.2V > 限流功能 > 过热保护功能 > 有固定输出电压 1.2V、1.8V、2.5V、3.3V、 5.0V 及可调节输出电压版本 > 固定输出电压 1.2V的电压精度为2% > 固定输出电压 1.8V、2.5V、3.3V、5.0V 及可调节输出电压的精度为1.5% > 温度范围:-40℃ ~ +125℃ 电路 AMS1117有多种电路, 这里我们只使用固定输出3.3V的版本  按上图搭建好电路 实物   \ 测试看看  测试中输入的5V是由DFRobot的USB面包板电源供电,非常稳定 |
