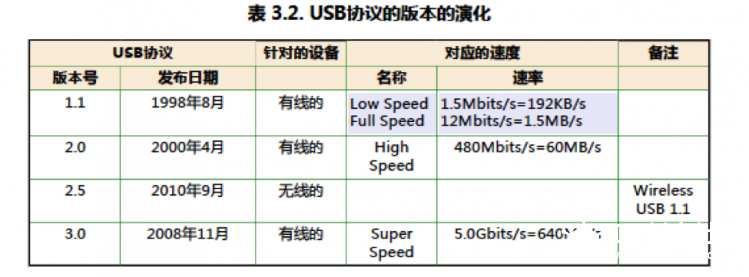

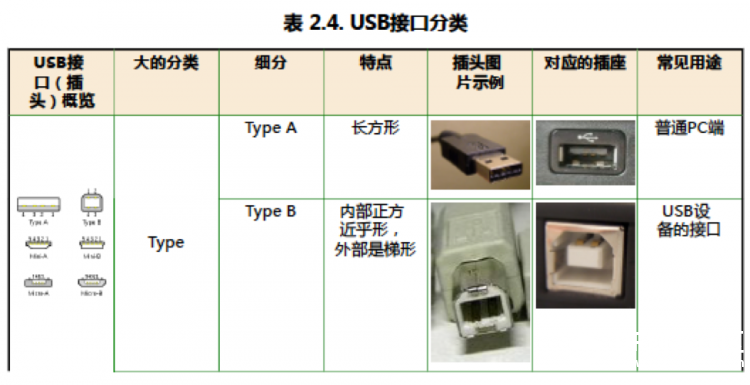

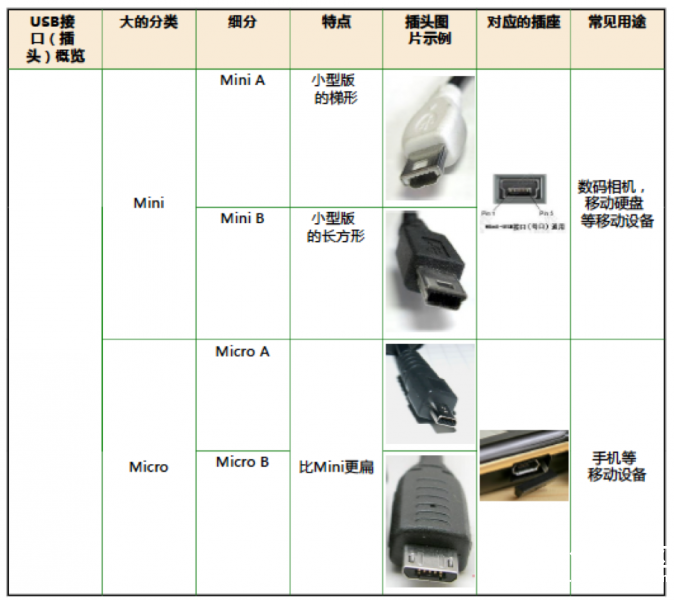

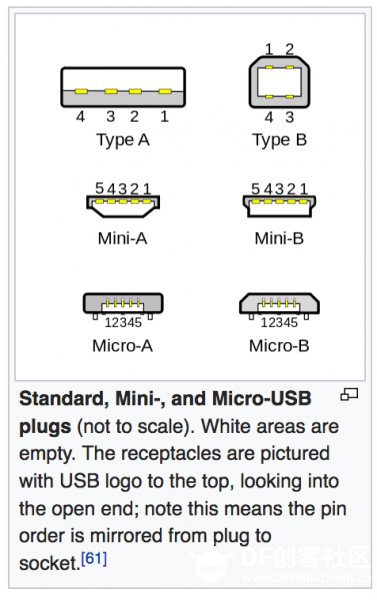

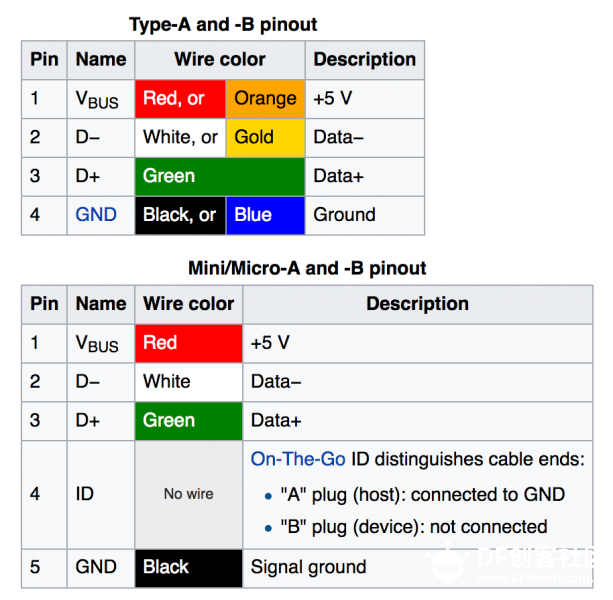

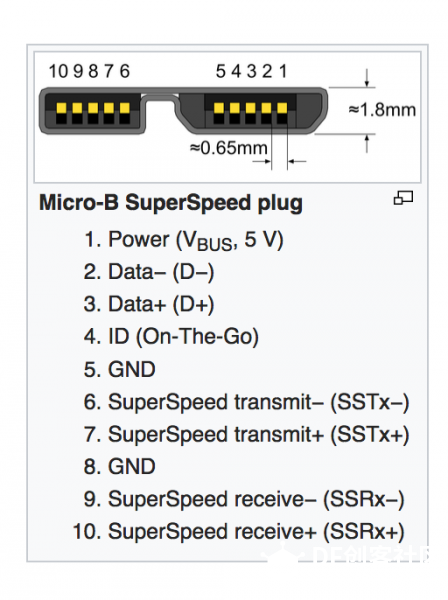

事情是这样的，楼主的MIDI键盘的microUSB口里面的引脚断了。。然后抱着也许自己修一下能修好的心情，很开心地去找蘑菇云的大神们帮忙啦~ 然后，就很开心地学到了一些关于USB协议的东西。 虽然最后由于电路板上的焊点实在太小，还是没能把MIDI键盘拯救下来… -----------------------------------------我是一条热爱学习（wan shua）的分割线--------------------------------------------------- 所谓USB，就是Universal Serial Bus，中文名叫通用串行总线。 楼主觉得学到这里突然觉得写个USB驱动 - - 好像也是很不容易啊……  先来瞅一下USB更新换代后的速度变化（楼主表示这世界变化太快 = =）：  1. 控制器类型 OHCI - Open Host Controller Interface - USB 1.1: 硬件事多，软件事少 UHCI - Universal Host Controller Interface - USB 1.1: 硬件事少，软件事多，而且便宜 EHCI - Enhanced Host Controller Interface - USB 2.0 xHCI - Extensive Host Controller Interface - USB 3.0  2. 引脚定义 USB 2.0   USB 3.0  3. 接口类型 好吧其实楼主的基本需求是知道咋焊线就成了 = = 了解上述内容之后，楼主已经知道焊线该咋焊了 = = 如果想了解更多细节（底层（you ji shu han liang de））请参阅： https://en.wikipedia.org/wiki/USB |
-

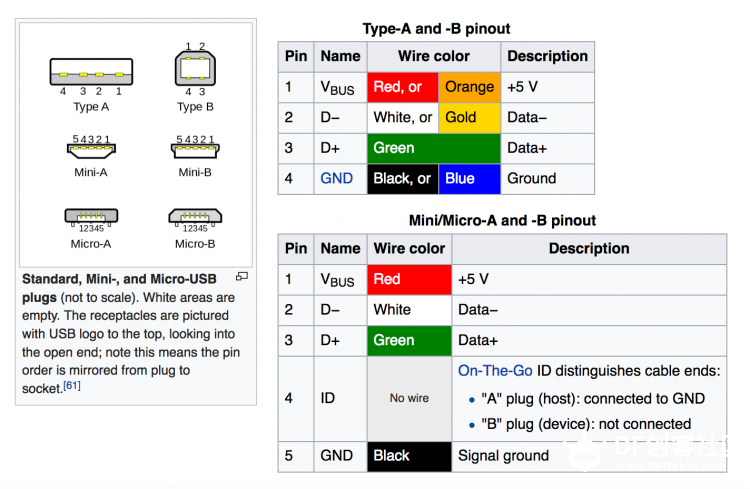

Screen Shot 2017-02-07 at 10.20.02 PM.png (285 KB, 下载次数: 2961)
-
-
我也不知道图片为什么这么糊但是就这样吧……
