Arduino轻松学Mixly编程第9课 超声波测距仪
2017-04-145.7万
AI 快速预览详细
本课程是《Arduino轻松学》系列的第9课，主题为超声波测距仪。课程介绍了超声波测距的原理，以及如何使用Mixly编程实现这一功能。所需硬件包括Arduino UNO、IO扩展板、LCD显示器和超声波测距模块。课程详细讲解了设备初始化、LCD液晶屏的使用、脉冲宽度检测等知识点，并提供了具体的程序图和流程图。此外，还介绍了IIC通讯协议和超声波测距的具体实现方法。通过本课程，学生可以动手制作一个超声波测距仪，并了解其工作原理。
|

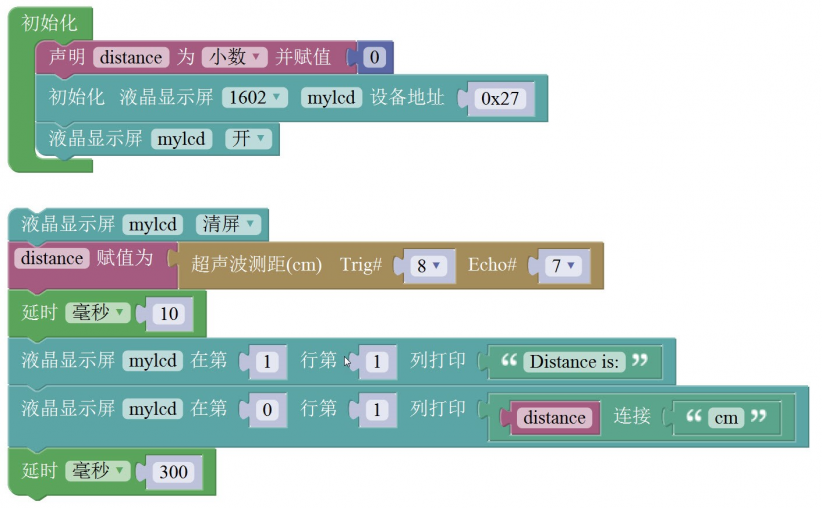

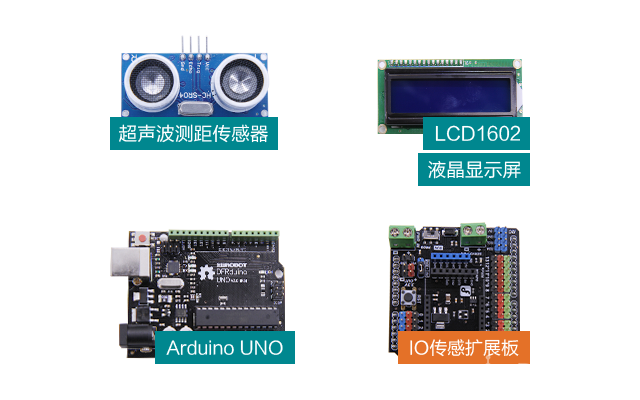

Arduino轻松学Lesson 9 超声波测距仪 1. 课程简介 本节课以超声波测距仪为例，为大家讲解超声波测距的原理及基于IIC通讯协议的LCD液晶屏的使用。 本节课所需硬件：Arduino UNO、IO扩展板、LCD显示器、超声波测距模块  2. 本节知识点 设备初始化 LCD液晶显示器使用 *脉冲宽度检测 3. Mixly模块 初始化  模块位置：“控制”栏 模块功能：初始化设备及变量。 该模块对应的Arduino程序的setup()函数，该函数内的命令在设备通电启动后仅执行一次，所以通常在此函数内进行设备初始化、串口通讯频率、端口模式等设定操作。 变量声明虽然可以放到该模块内，但在实际的Arduino代码，变量声明语句并不在setup()函数内。具体内容会在慕课最后一节中讲解。 LCD初始化  模块位置：“显示器”栏 模块功能：设定显示器类型，初始化LCD，建立IIC通讯。 1602：课程套件中所用的显示器类型，两行显示，每行16个字符。除此之外还有2004型，即4行显示，每行20字符。 ArduinoUNO板的时钟总线为A5端口，数据总线为A4端口，不可更改。 0x20为课程所用套件的LCD液晶屏IIC地址，第三方的IIC协议LCD液晶屏地址默认为0x27，可以通过短接屏幕背面接口板上的A0、A1、A2接口调整IIC地址。 液晶显示屏功能设置  模块位置：“显示器”栏 模块功能：设置液晶显示屏的功能，如屏幕开、关、光标显示、背光闪烁、清屏等操作。 液晶屏内容显示  模块位置：“显示器”栏 模块作用：设定显示的内容及内容首字母的行、列位置。行数自下而上数，列数为自左向右数。 超声波测距  模块位置：“传感器”栏 模块功能：测量超声波测距模块返回的脉冲长度信号并换算成对应距离。 文本连字符  模块位置：“文本”栏 模块功能：将左右两侧的字符串连接成一个字符串。 Distance为浮点型（Mixly中描述为小数类型）变量，转变为字符串，转换后的结果无法直接进行数字运算。即数字5≠字符5，符号相同，意义不同。 *脉冲宽度检测  所处位置：“输入输出”栏 模块作用：检测对应管脚返回高电平的持续时间。 4. 程序及流程图 程序图  流程图  5.关联知识讲解 IIC协议 IIC是飞利浦公司研发的一种总线通讯协议，每条IIC总线上有一台主机，7位寻址IIC总线的最多可以同时接入127台从机，设备各自对应独立的地址信息。 主机与从机通过时钟总线和数据总线通信。Arduino UNO板的时钟总线为A5端口，数据总线为A4端口，不可更改。 超声波测距原理 套件中所使用的HC-SR04超声波测距模块可提供2cm-400cm的距离感测，测距精度可达3mm。测量过程首先向Trig端口输入持续时间10μs的高电平信号，随后拉低电平信号，测距模块会发出1组8个40KHz的脉冲信号，脉冲信号遇到障碍物后反弹，测距模块一旦接受到返回的信号，则会在Echo端口输出长度与所测距离成正比的脉冲信号，我们通过脉冲长度检测获取到信号长度，乘以声速再除以2，即可得到距离数值。  distance=time×340m/s÷2 *脉冲宽度检测 按照上述的测距流程，程序中的距离测量也可用右侧的程序实现。两者等效。  6.课堂练习 结合纸模，制作一个测距仪。 7.作业及挑战 由于显示频率，课程中的案例闪烁过快，如何实现如下稳定显示效果？ 完成程序并上传程序截图及效果视频。 课程简介 《Arduino轻松学》是科技学堂制作的在线系列创客教学视频之一。《轻松学》是一套Arduino开发的基础入门课程，适合还没有过硬件开发和编程经验的人群做入门学习使用。本课程中，每节课带你制作一个趣味小项目，在学到技术的同时，也开动想象发挥创造。 课程案例 《轻松学》课程中使用非常适合初学者的DFRobot的米思齐(Mixly)编程积木入门套装，软件选用图形化编程的Mixly。课程以视频+图文的呈现形式，深入浅出。既有操作演示，又方便学习者自主观看查询，轻松完成Arduino的入门学习。 |
