复古黑胶唱机 （日更） 欢迎交流
|
第一次发帖子，逻辑上不顺的大家多担待。 本人是资深技术宅，原来做的一些东西都只是自娱自乐，后经朋友指点寻找论坛与大家一起分享自己的作品。欢迎大家批评指正， 本次所做的黑胶唱机，由于本人喜欢音乐，一开始玩解码器，无奈并不解毒，后经朋友介绍接触了黑胶唱机。自此中毒，由于水平有限，本作为入门类产品，知识上并不严谨，希望大家不要模仿，专业人士多多见笑。 ——————————————————————————————————————————————————————————————————————分割线 因为复古情结，所以采用胶合竹板作为底座，这块板子密度较大，为增加稳定性，所以采取双层设计。 切割工具，云石机改装的台锯，组合灵活多变。 |
-
IMG_5920 - 副本.JPG (69.68 KB, 下载次数: 9915)
台锯本尊
-

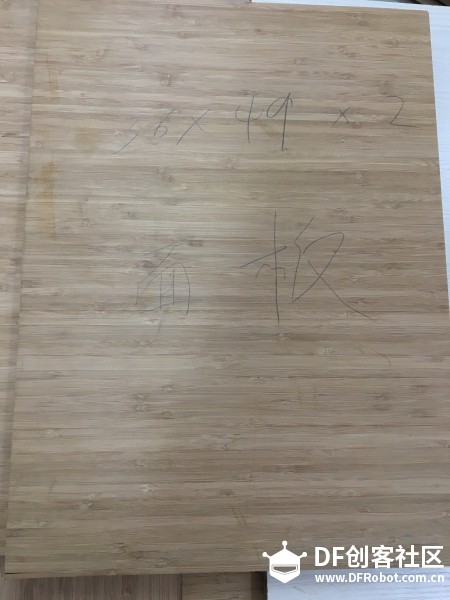

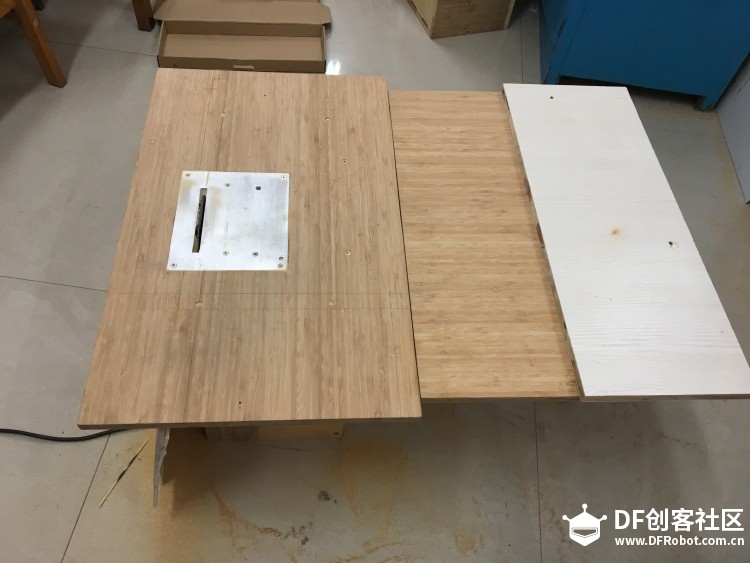

底板尺寸 9的倍数
-
IMG_5923 - 副本.JPG (72.47 KB, 下载次数: 9977)

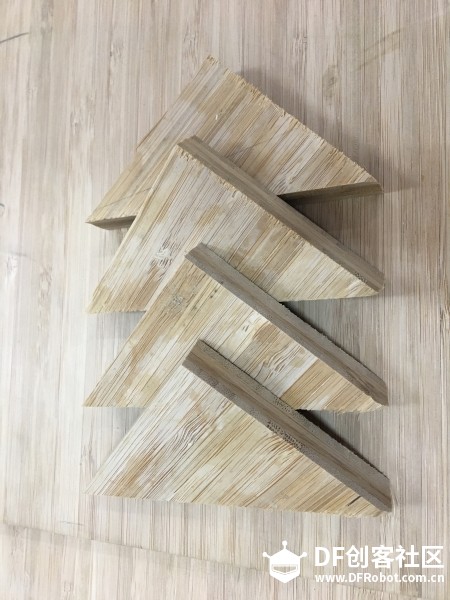

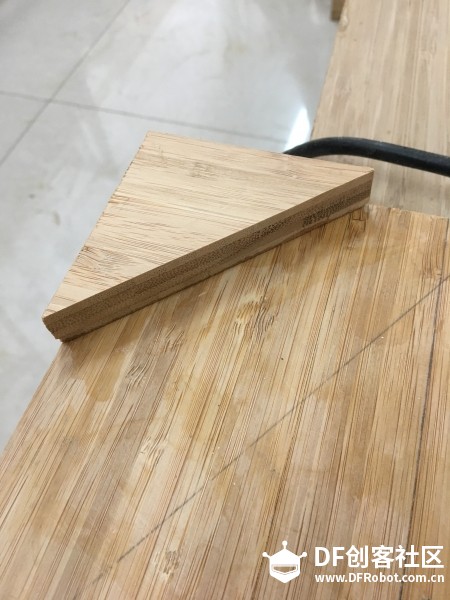

垫脚，后期加装支撑
-
IMG_5925 - 副本.JPG (68.15 KB, 下载次数: 10142)
粘上垫脚，底座完成，打磨边框，等待定位
-
IMG_5927 - 副本.JPG (63.75 KB, 下载次数: 10047)

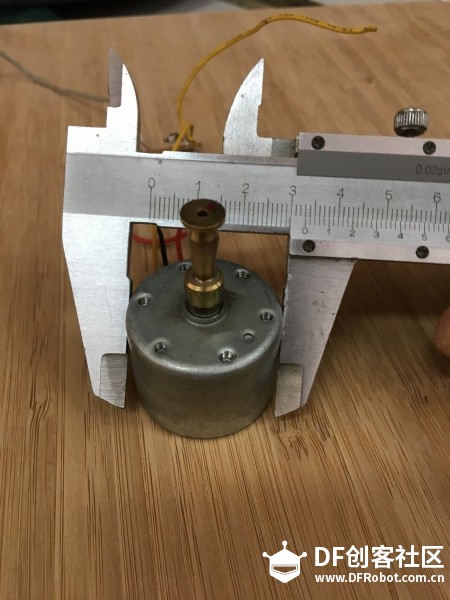

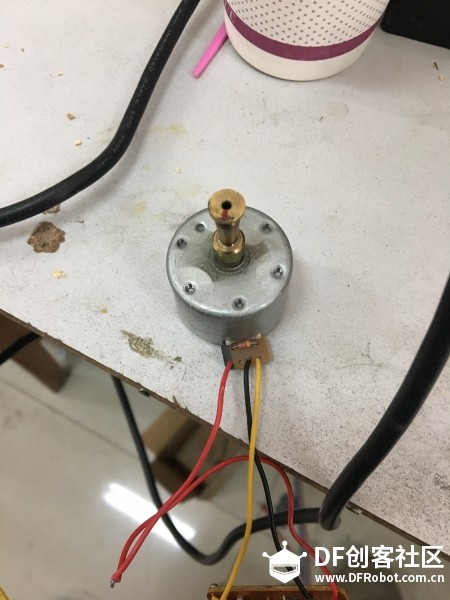

驱动电机 拆机件，第二代打算采用PID调速
-
电机外观（其丑无比）为美观，打算将其嵌入原木外壳
-
IMG_5929 - 副本.JPG (99.98 KB, 下载次数: 9860)

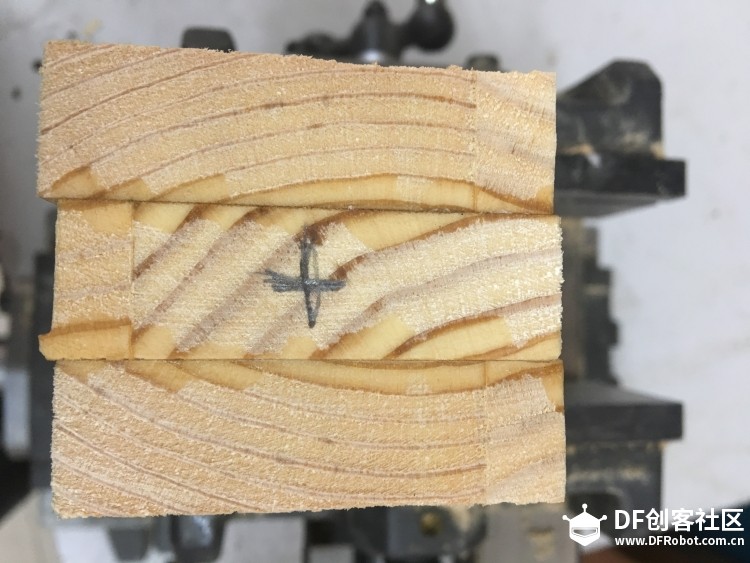

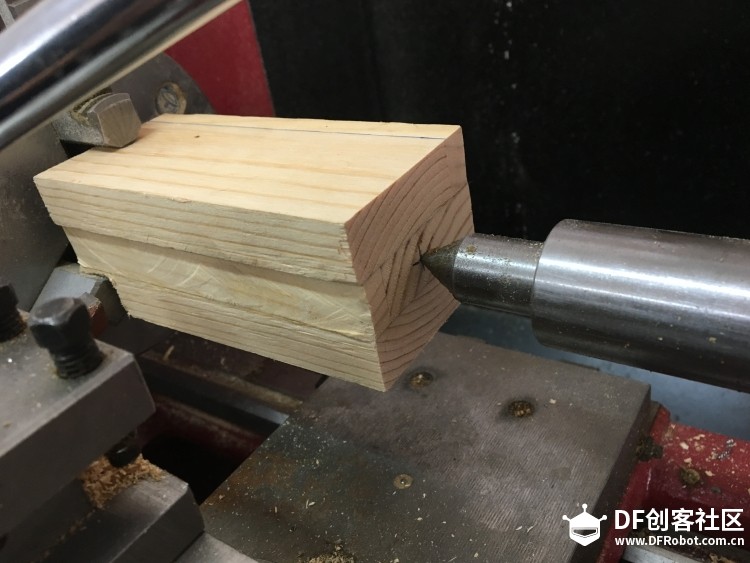

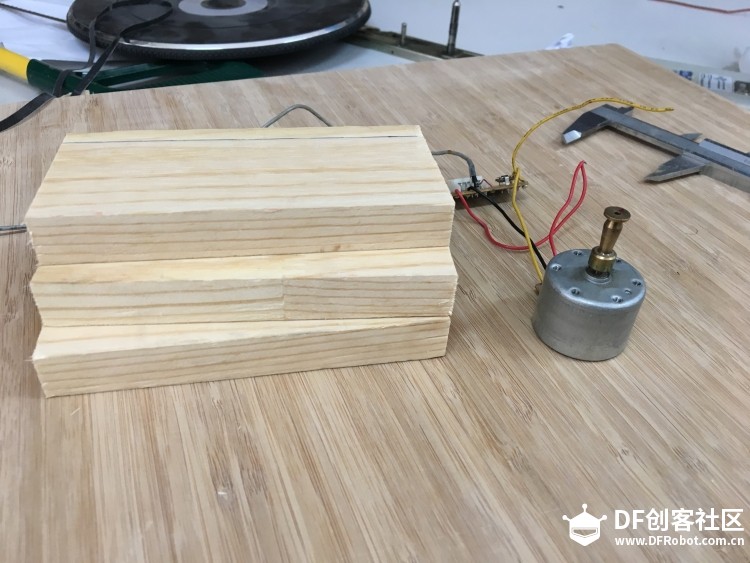

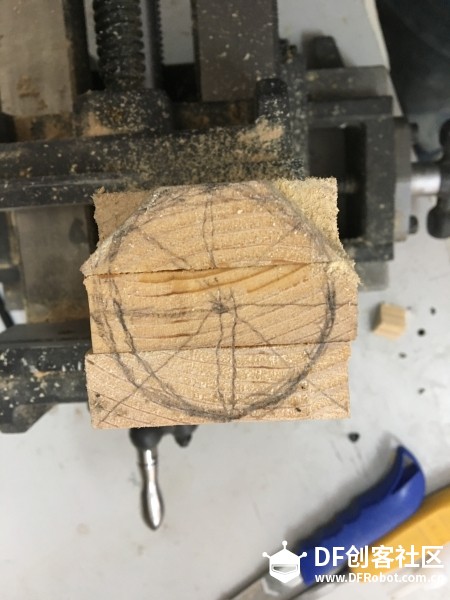

三块木板胶合，上车床
-
IMG_5930 - 副本.JPG (74.6 KB, 下载次数: 10035)

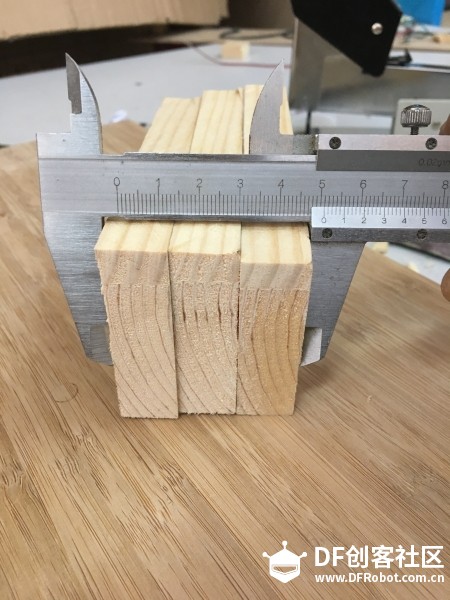

厚度51mm
-
IMG_5931 - 副本.JPG (71.09 KB, 下载次数: 9702)

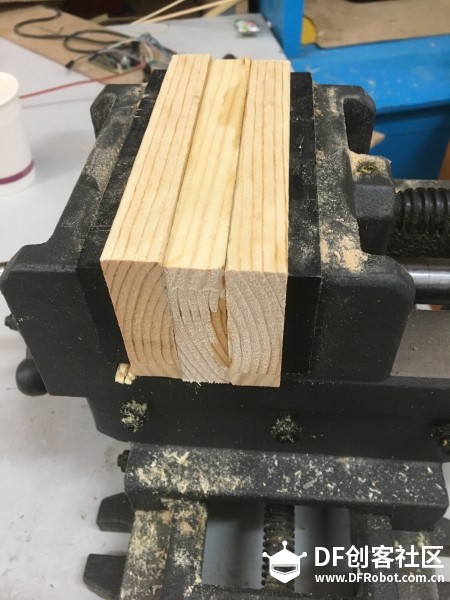

胶合压紧
-
定位
-
方便卡盘
-
最后定位
-

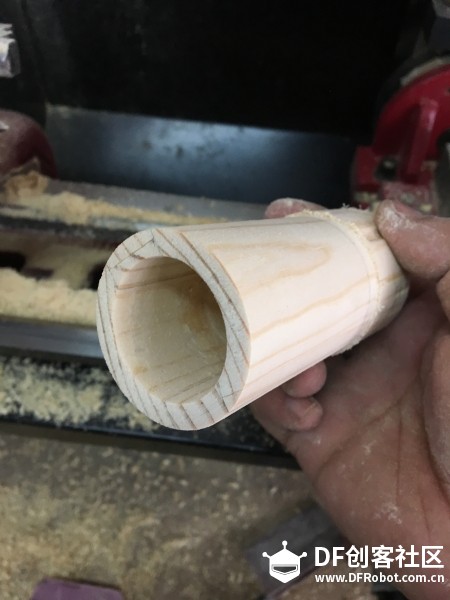

终于出来了，好一通打磨
-

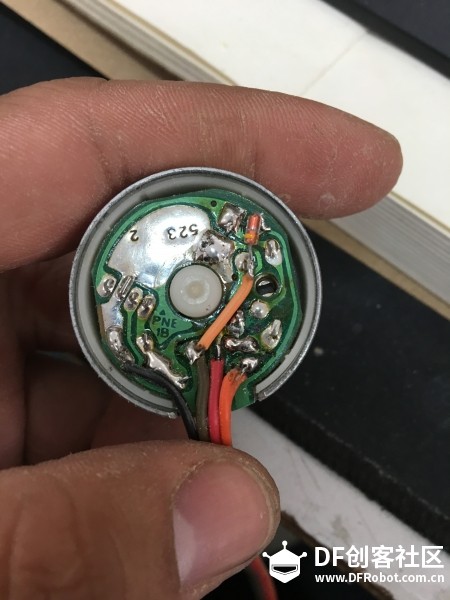

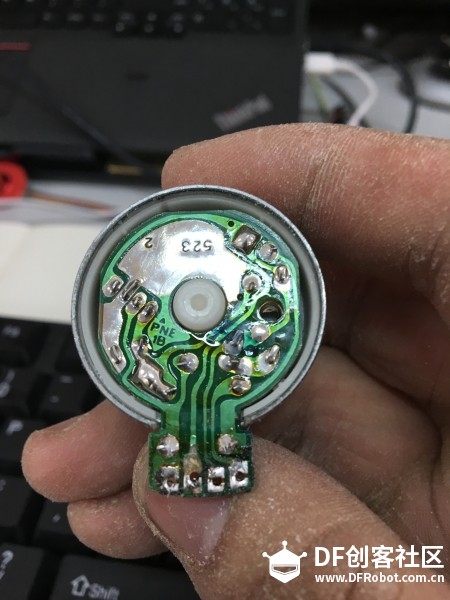

原来电机的电路板导致装不进外壳，必须改进
-
杜邦线重新布线
-

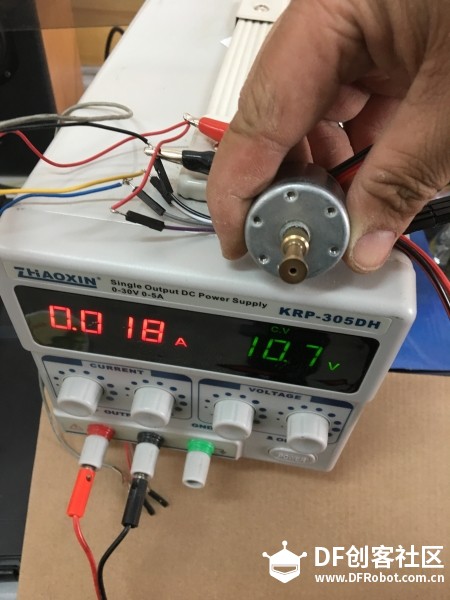

开机测试，功能正常。两速调节 33R 45R
-

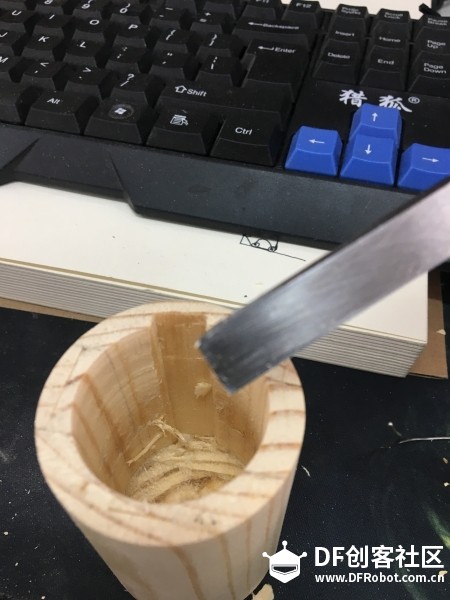

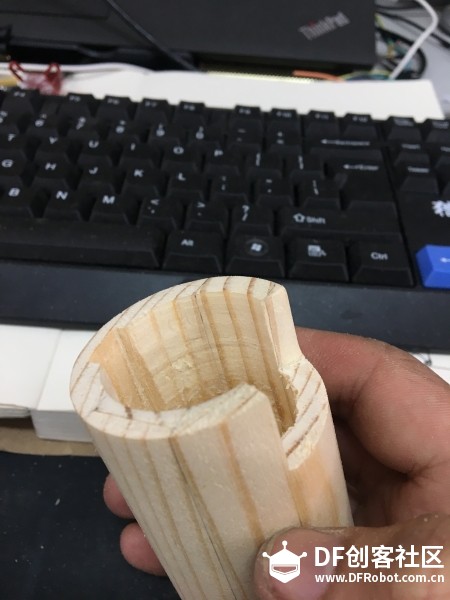

开线槽，引线穿过底座
-

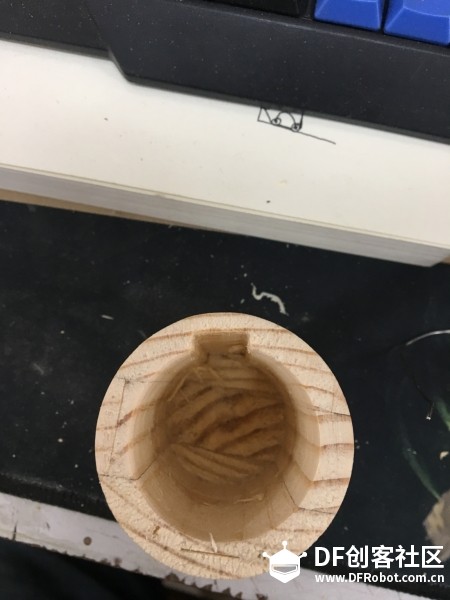

开好槽的样子
-

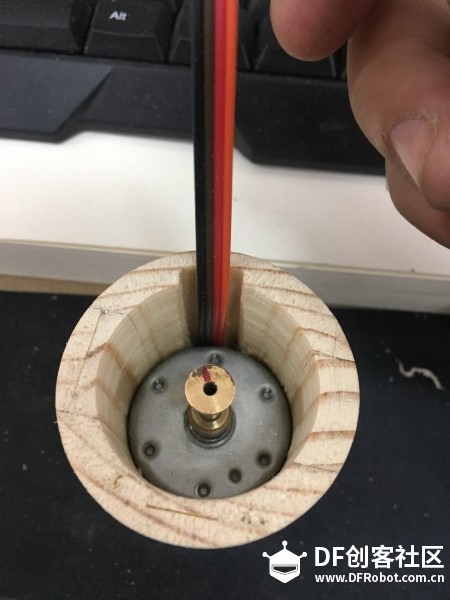

嵌入，完美！
-
开皮带槽
-

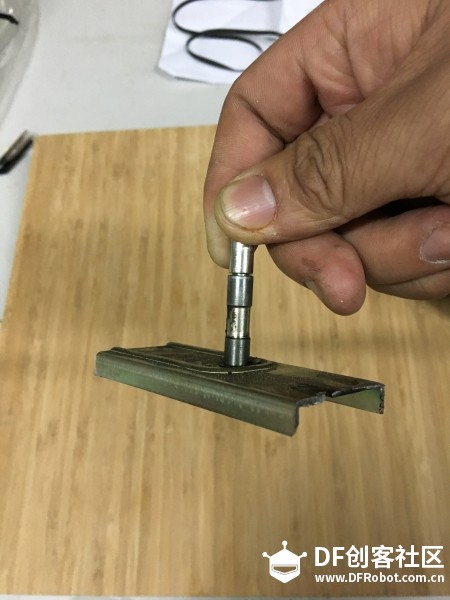

安装轴承座
-

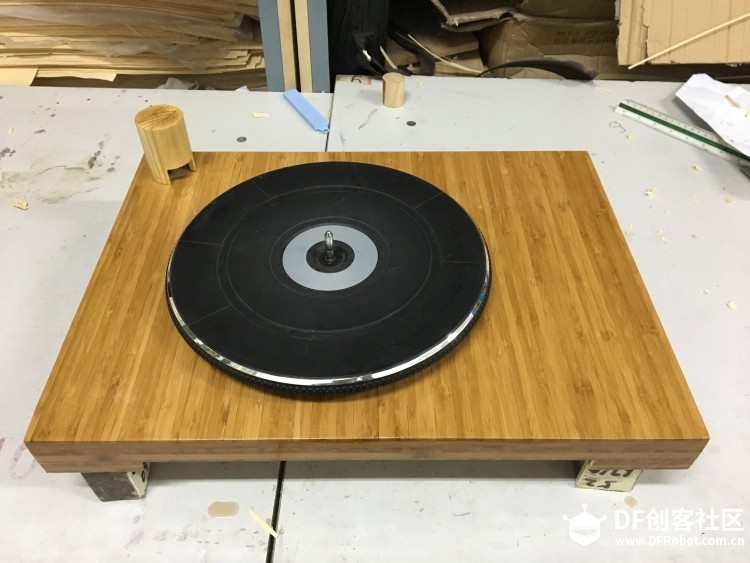

上清漆，上皮带，固定电机，等待明天！
唱机只是最小的一部分，唱放，前级，胆机，音箱。这才是一个整体。
朋友给了一块木头，磨了两块无事牌。一块给自己，一块给未来的女主人！！！
PS:凿子真是好用不贵的神器槽
等待后续更新~
机器只是我音响系统的一小部分
