【王大师出品】教你制作专业级滑轨-3D打印
2017-05-122.3万
精华项目
AI 快速预览详细
本文介绍了如何通过3D打印技术制作专业级滑轨。首先，需要准备一系列标准件和3D打印件，如碳纤维管、注塑螺母、滑轮等。接着，按照详细的步骤进行组装，包括安装滑轮、固定主平台、安装脚垫等。最后，通过AB胶将各个部件牢固地连接在一起，完成整个滑轨的制作。这个项目不仅适合摄影爱好者，也适合喜欢DIY的用户。
        //////////////////////////////////////////////////// 【王大师出品】 以下是我前代作品，也很不错，大家可以移驾去围观一下：（均有模型下载哦！） //////////////////////////////////////////////////// 标准件：
打印件：

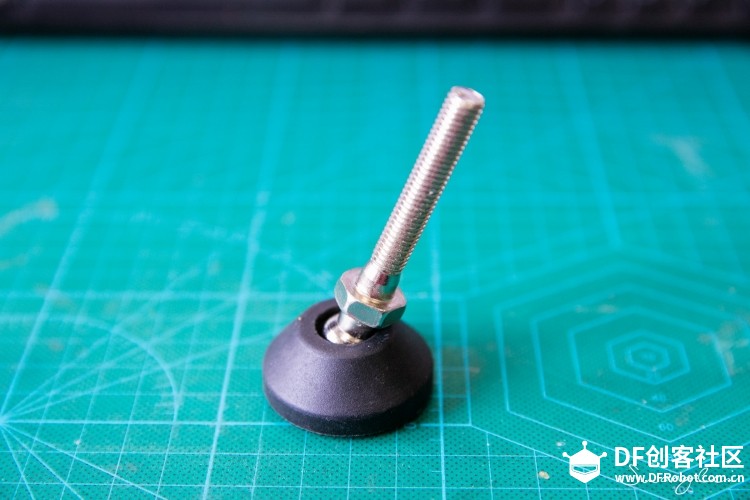

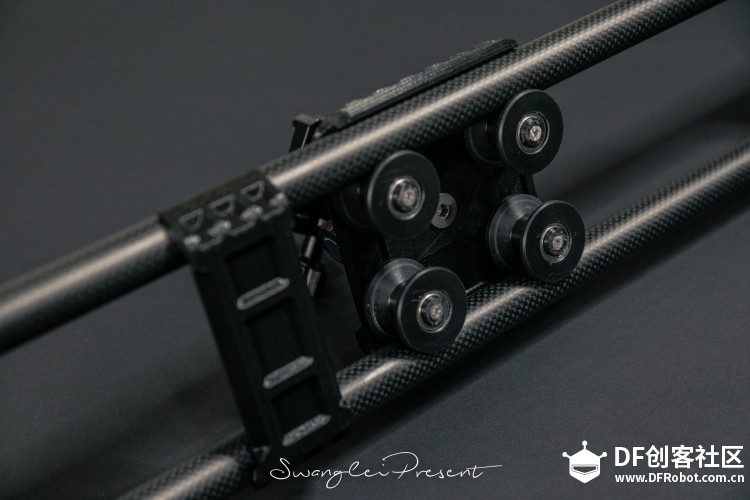

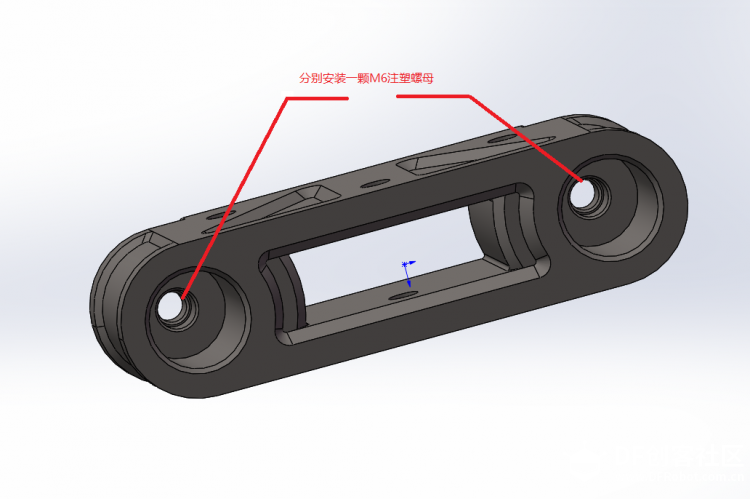

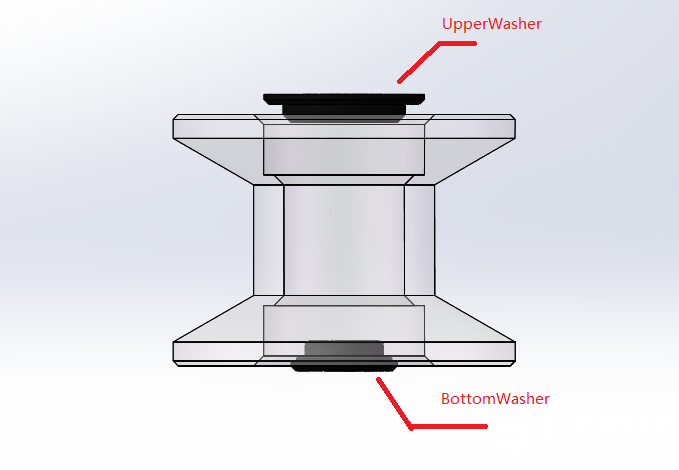

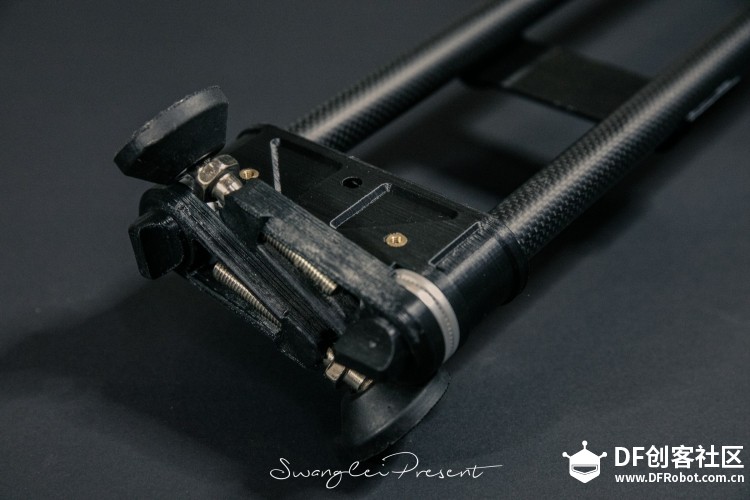

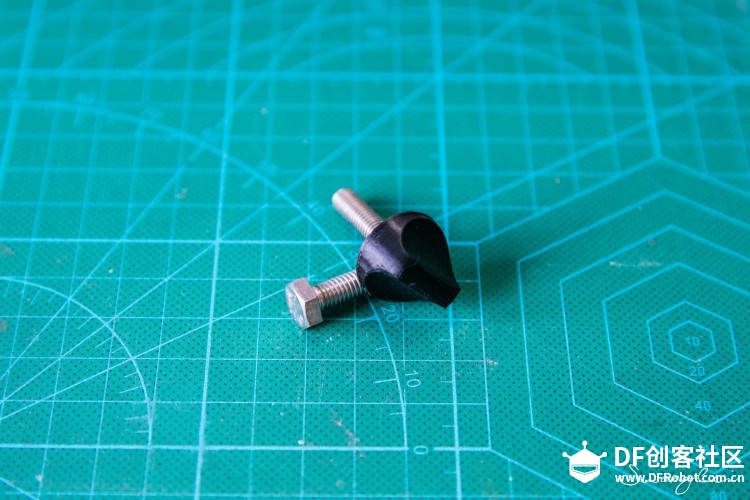

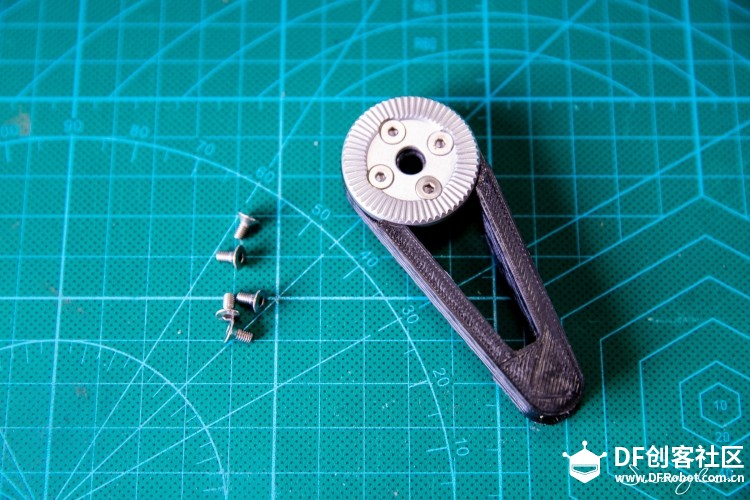

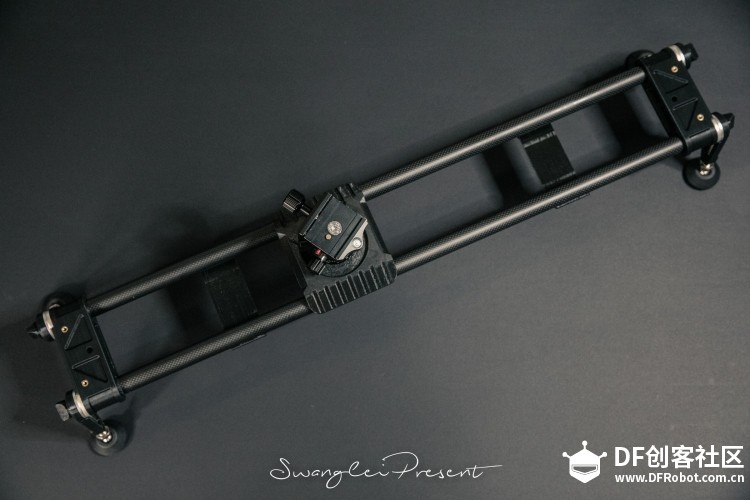

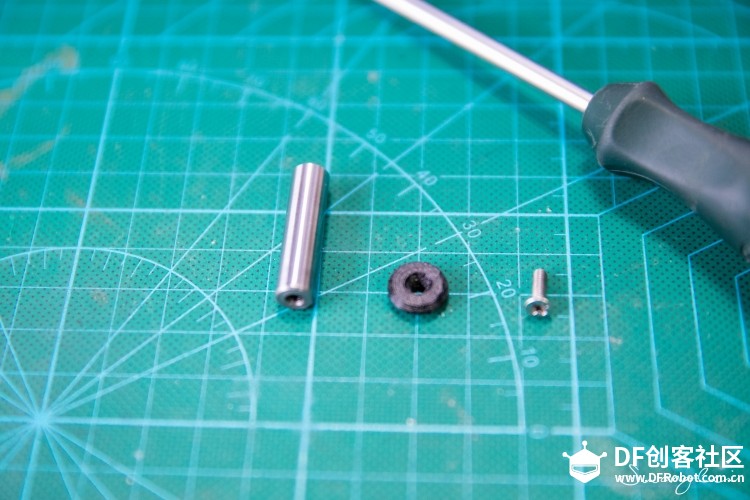

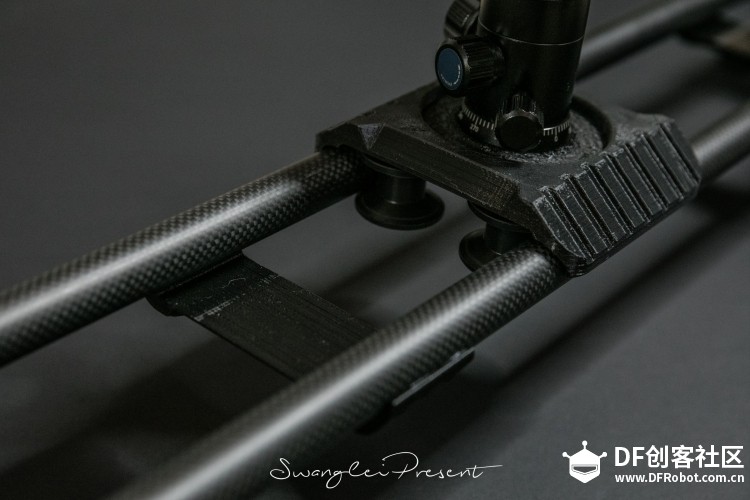

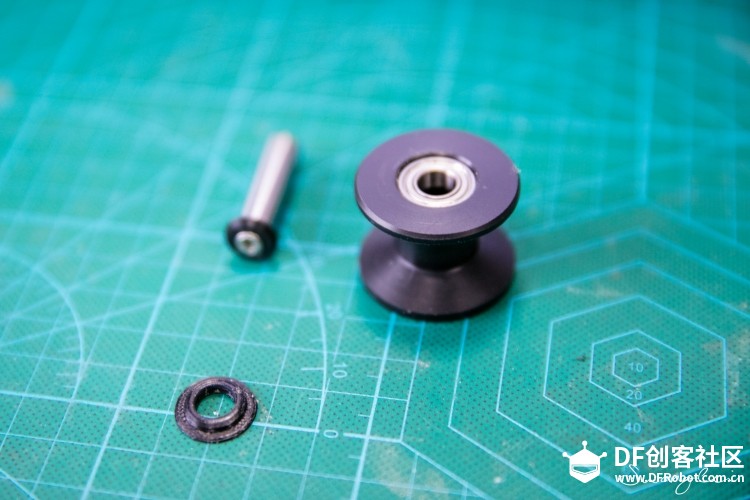

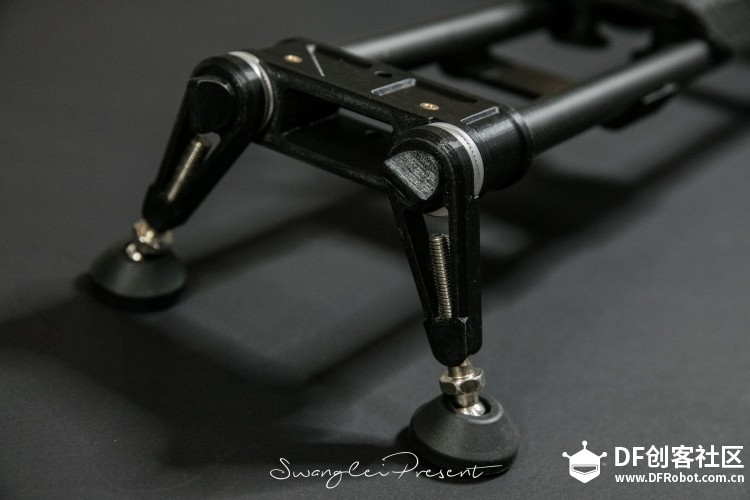

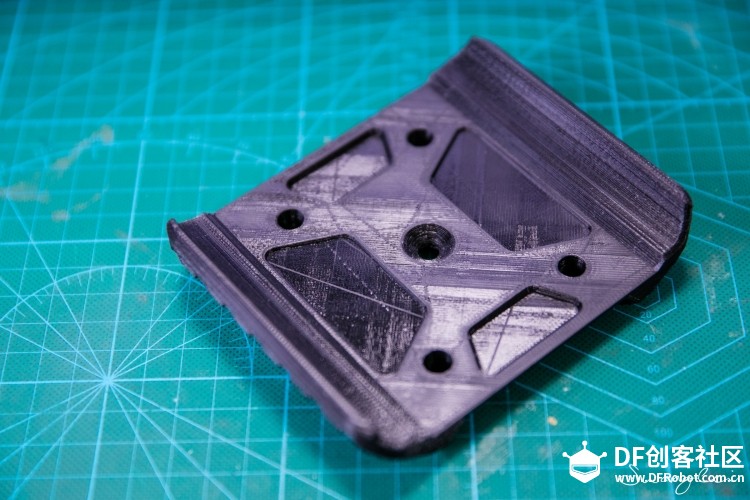

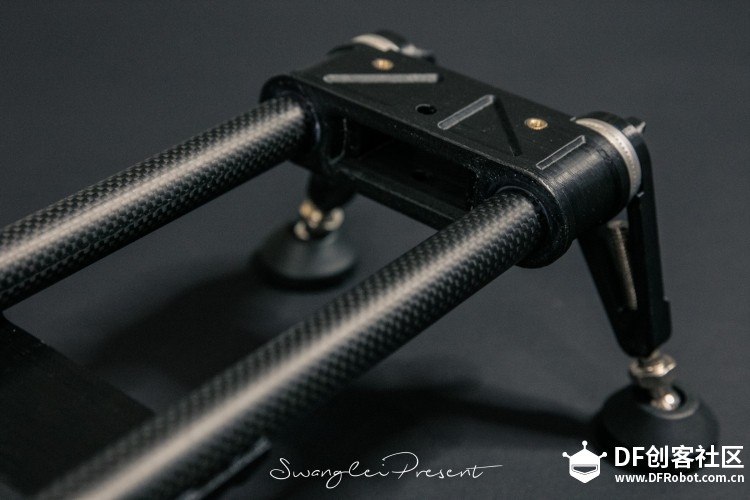

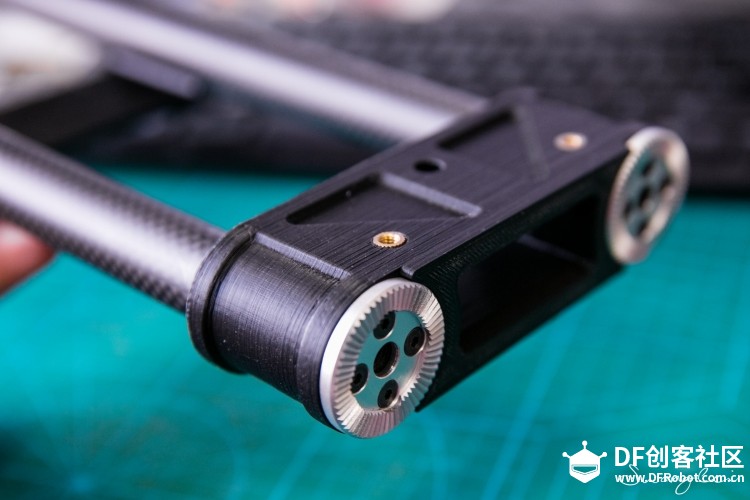

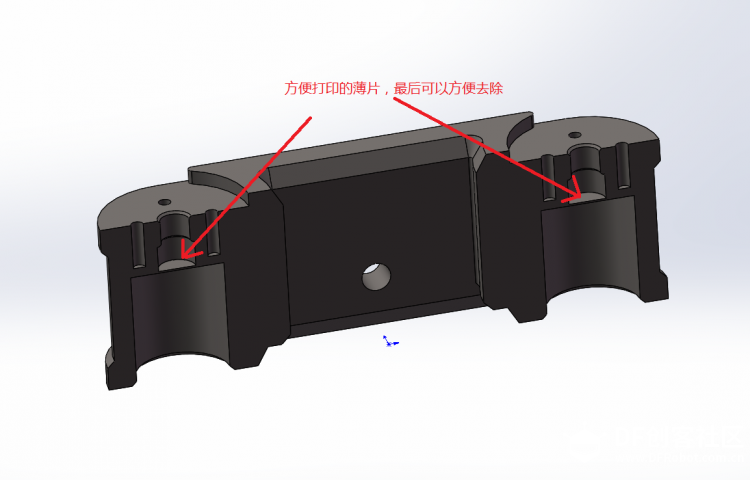

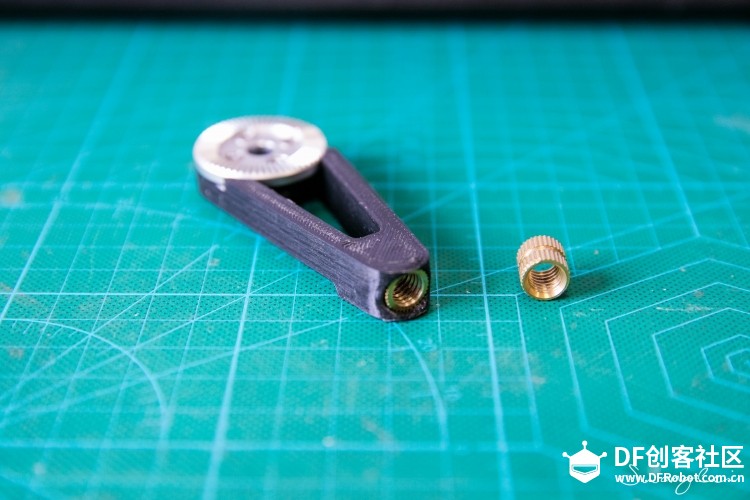

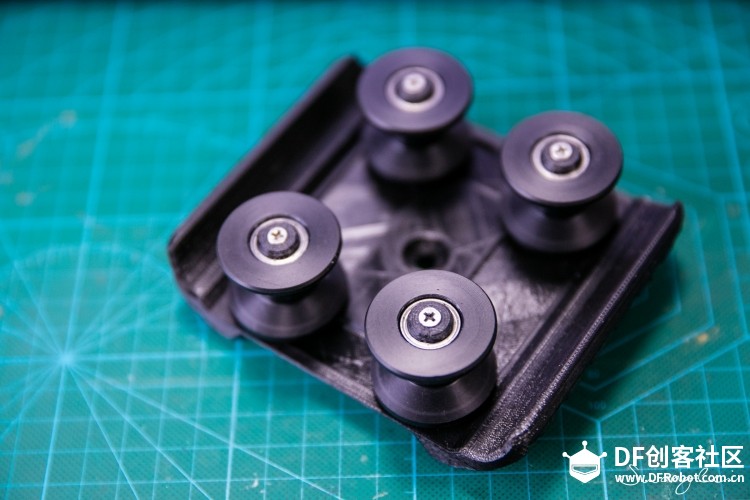

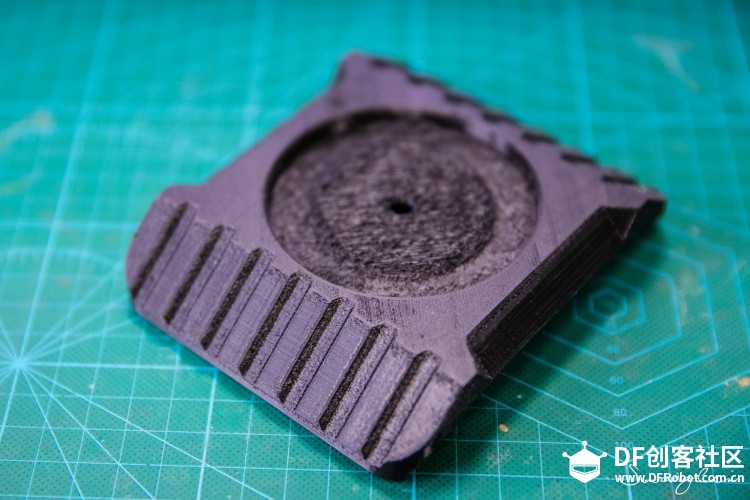

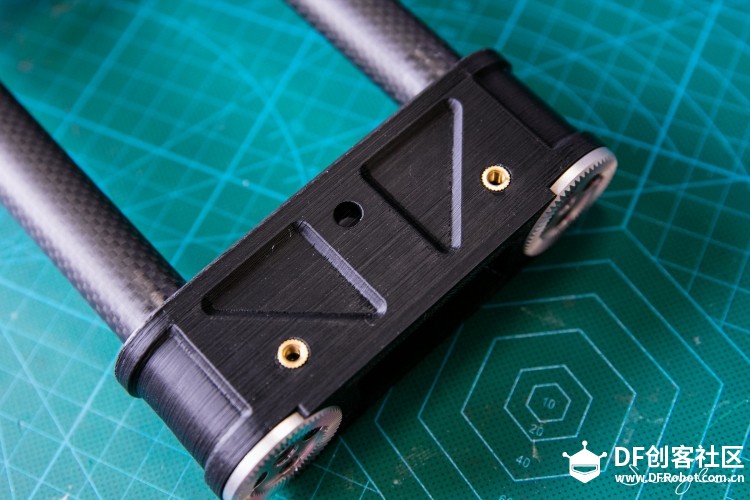

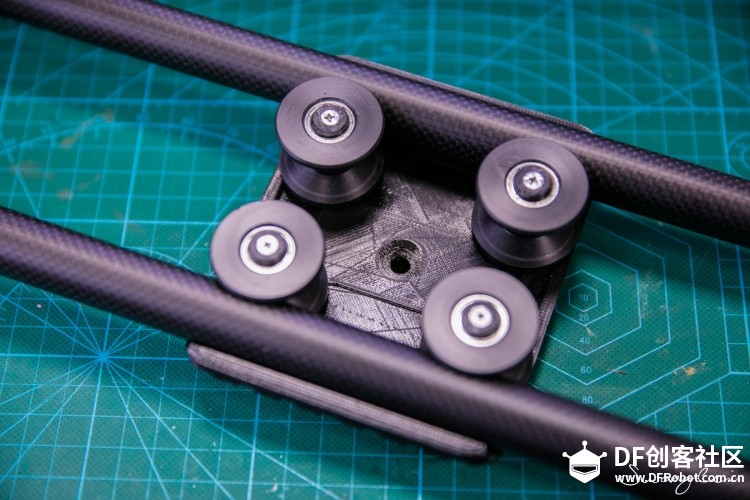

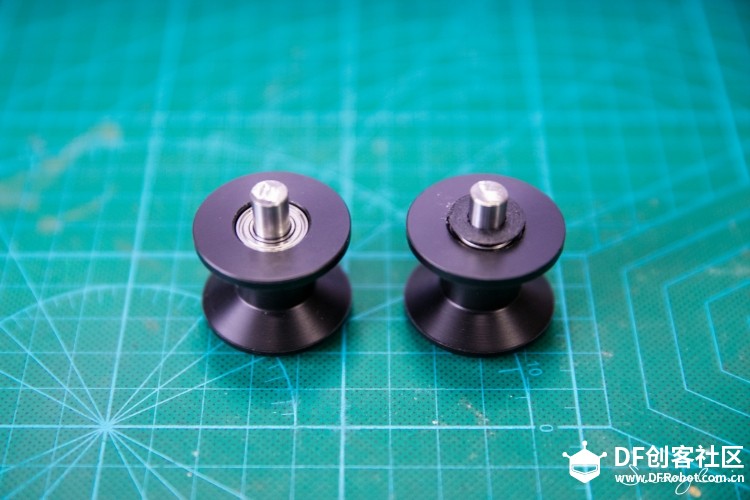

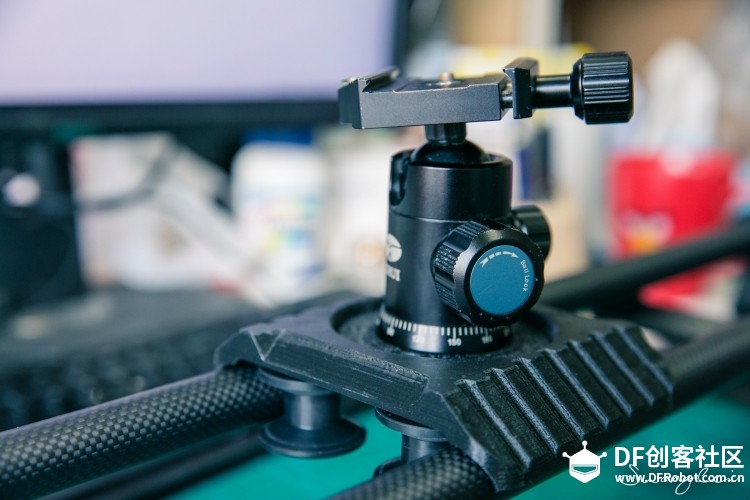

DIY零件： 1. ∅8mm×32mm 光杆×4 （一端带有M3螺纹孔） 2. ∅20mm 黑色POM带法兰滑轮×4（推荐车床加工，附图纸） 工具： 1. OverLord 3D打印机 2. AB胶 3. 电烙铁 4. 常规内六角螺丝刀 //////////////////////////////////////////////////////////////// Step1：安装滑轮 l 在加工好的滑轮内壁均匀涂抹少量AB胶，将8颗8×16×5mm轴承分别压入滑轮两个安装孔； l 穿入一侧带M3螺纹孔的8mm光杆，螺纹孔朝下。将M3×8mm贯穿3D打印件BottomWasher，拧进光杆的螺纹孔；   l 光杆突出的一端用打印件UpperWasher套入，压住上面的轴承；   //////////////////////////////////////////////////////////// Step2：安装主滑动平台 l 分别安装好四套滑轮之后，给打印好的MainPlatform底部的四个8mm安装孔均匀涂抹AB胶；   l 将四套滑轮压入四个安装孔；  ////////////////////////////////////////////////////// Step3：安装固定脚 l 将阿莱齿轮固定在打印好的Gear零件上，分别使用四颗M3×8mm沉头螺丝；  l 使用电烙铁，将M6注塑螺母压入底部的安装孔内；（注意压入的角度，尽量不要歪）  l 最后，就可以用买好的万向脚垫拧入注塑螺母；（这个脚垫标准件已经是最小的了，其实不太好看，以后可以直接打印一个替代它）  l 打印好的四个ScrewNorb，用AB胶粘住M6×25mm六角螺栓的头部，最好用夹具压一下；  ///////////////////////////////////////////////////// Step4：安装光杆固定件 l 同样将两个打印好的SliderRodsMount分别用M3×8mm沉头螺丝安装两个阿莱齿轮；  l SliderRodsMount零件碳纤管安装孔内部有两个台阶孔，需要用电烙铁给注塑螺母加热压入；（需要注意尽量不要压歪，如果歪了可以再用电烙铁加热修正） 注：STL文件这个安装孔我堵住了它，是为了打印质量考虑，用刀片可以切除堵住的薄片。   l 同样SliderRodsMount零件顶部也用电烙铁加热的方式分别压入两颗M3×5mm注塑螺母；  l SliderRodsMount整个零件安装完成之后，就可以用AB胶将20mm碳纤管粘在安装孔内；（先装一侧） ////////////////////////////////////////////////// Step5：安装整体滑轨 l 在粘第二个SliderRodsMount之前，先滑入安装好的滑动平台，然后再粘接第二个SliderRodsMount；（务必注意第二个粘接凝固之前，将整个滑轨放在平整的桌面上进行压平，使得两边的固定件平行）  l 安装完之后，并且待十分钟后，AB胶已确定彻底凝固了，即可安装固定脚，用手拧螺丝穿入固定脚，并且拧在SliderRodsMount内部的注塑螺母上；  l 最后使用AB胶，安装两个辅助加强的光杆底座RodsHolder，光杆底座安装位置距SliderRodsMount端面120mm粘接比较合适；（长度可根据光杆长度适当调整）  |
