OverLord E3D喷头总成更换教程
2017-06-061.3万
AI 快速预览详细
本教程介绍了如何更换OverLord 3D打印机的E3D喷头总成。首先，拆下旧总成并准备好所需物料，如2.5mm六角螺丝刀、信号转接板固定片等。接着，改变中心平台的方向，安装新的E3D喷头总成，并处理好线束。然后，拆下信号转接板并正确安装信号线。最后，更新固件以完成整个更换过程。通过本教程，用户可以轻松解决喷头故障问题，确保打印质量。
|

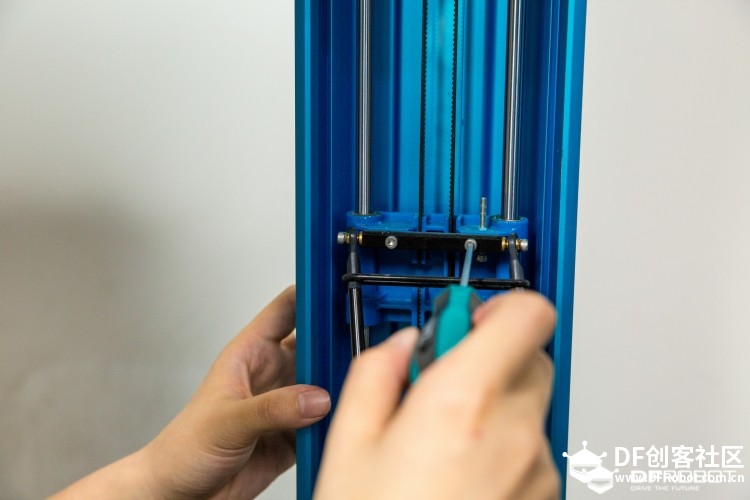

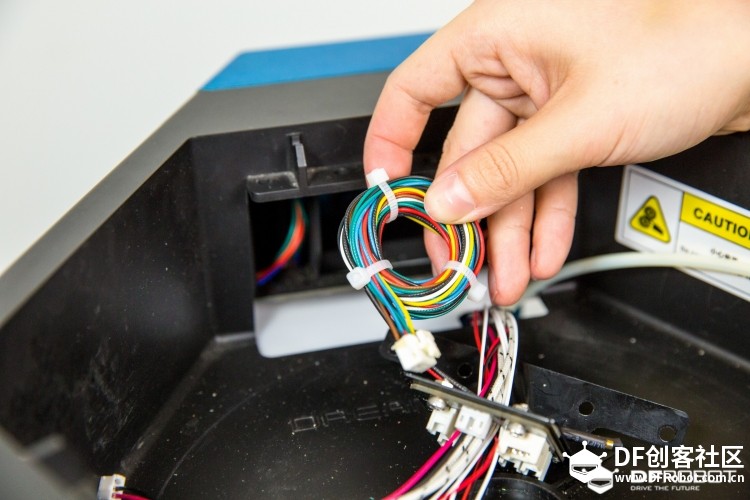

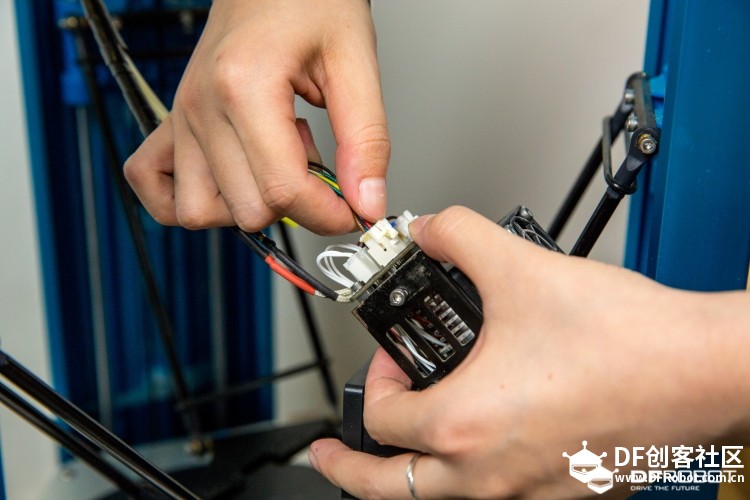

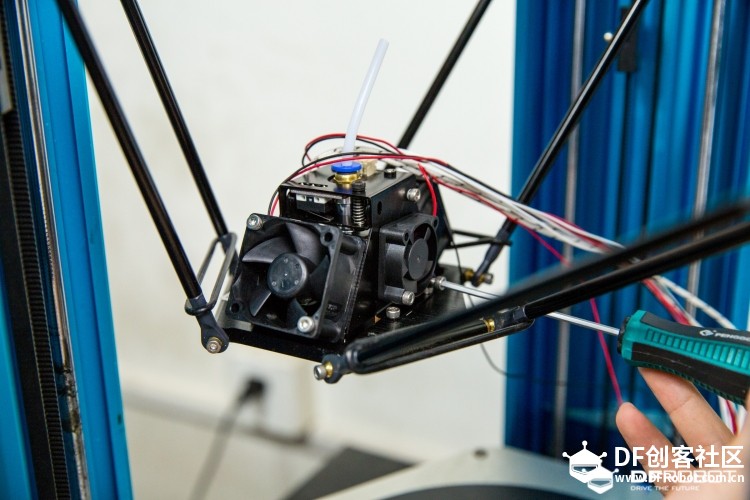

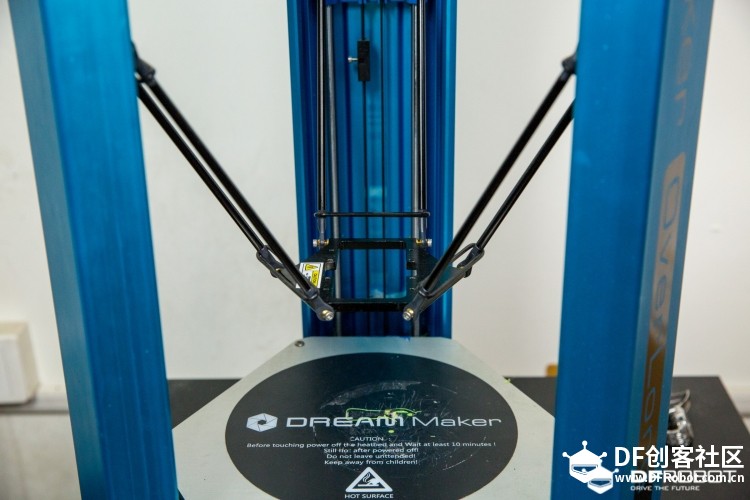

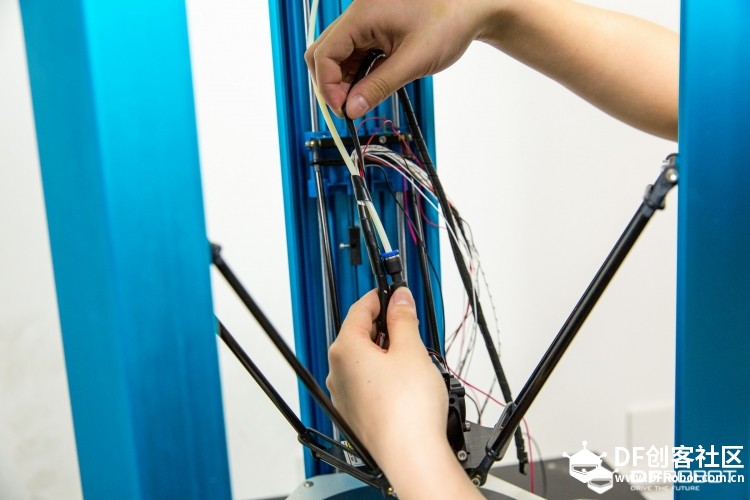

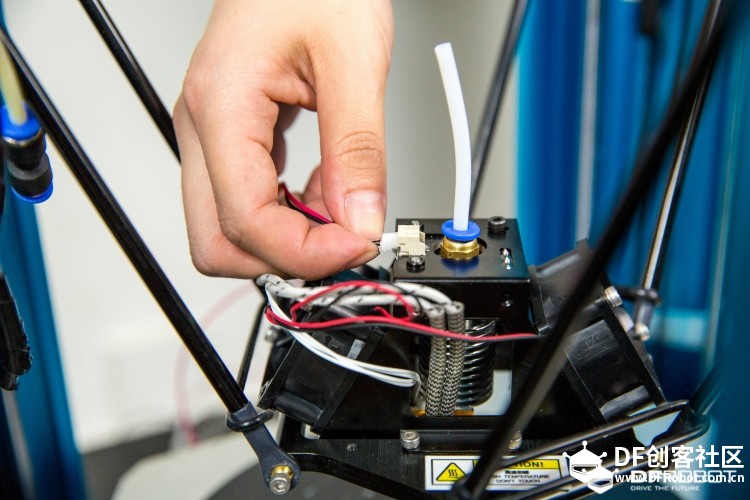

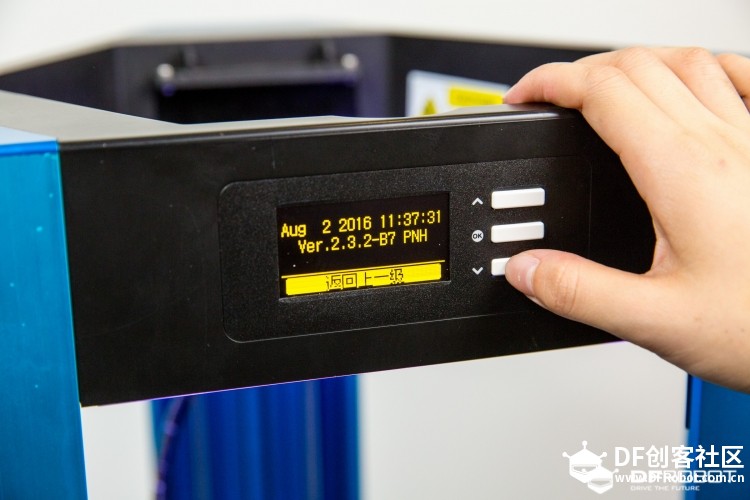

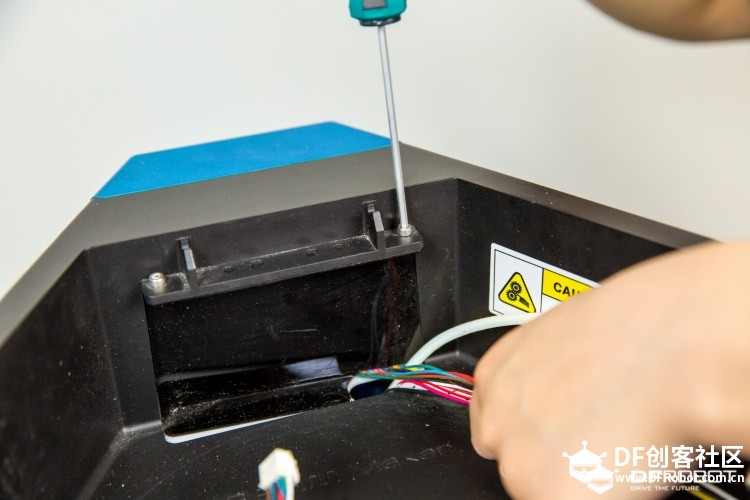

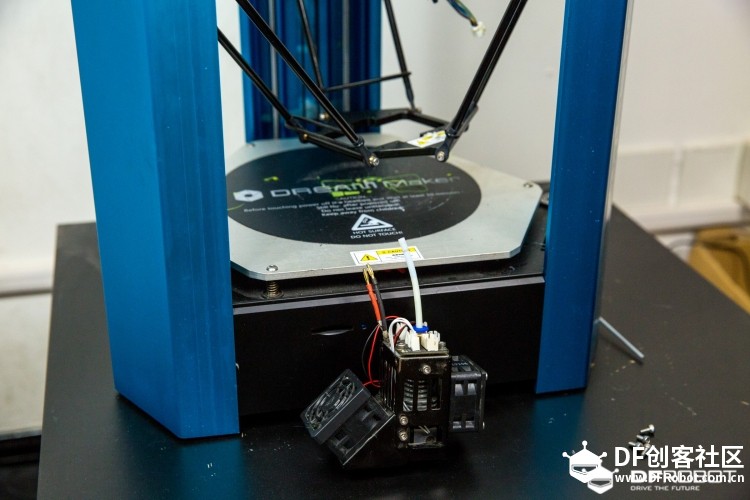

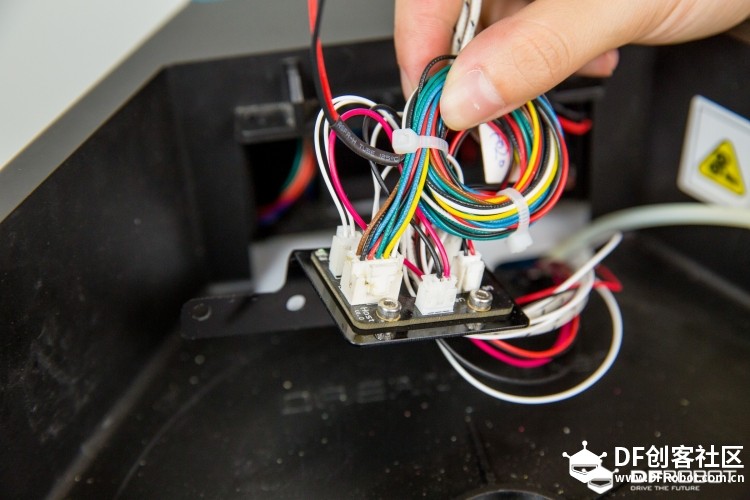

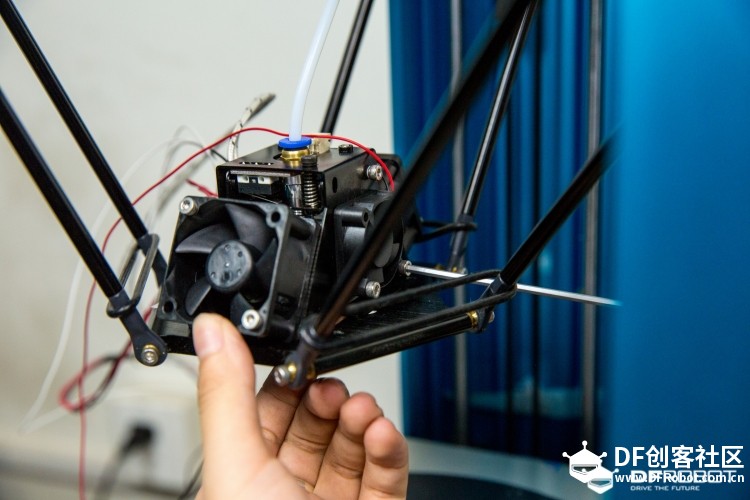

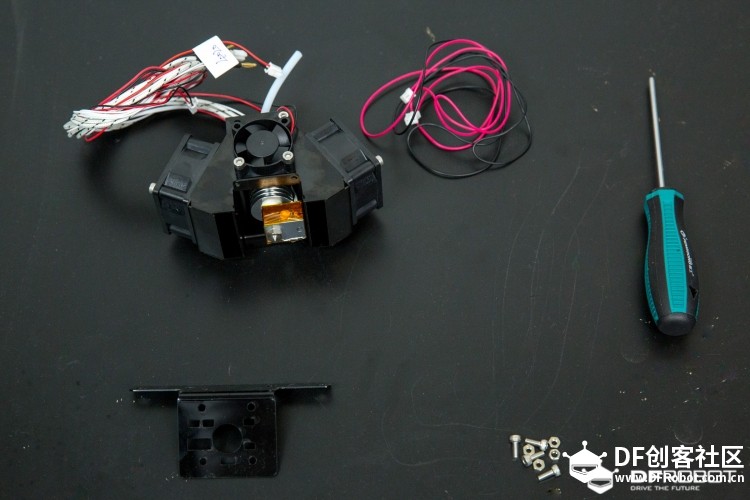

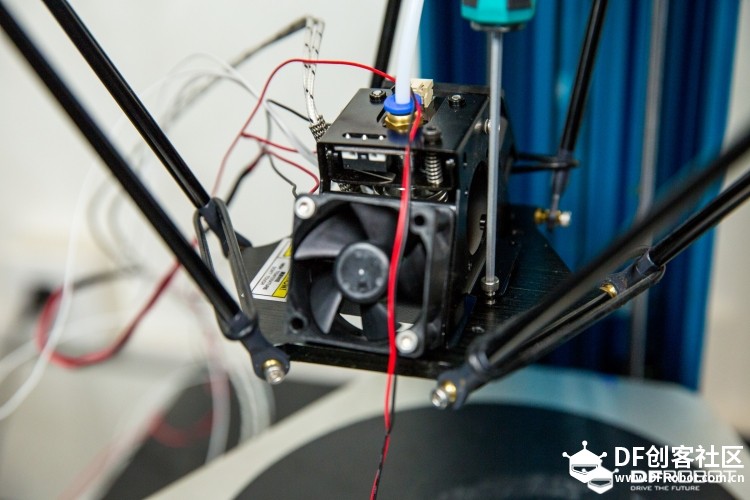

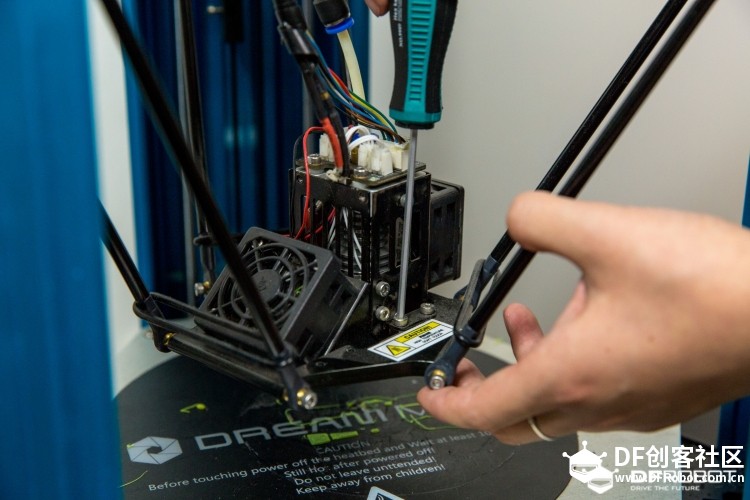

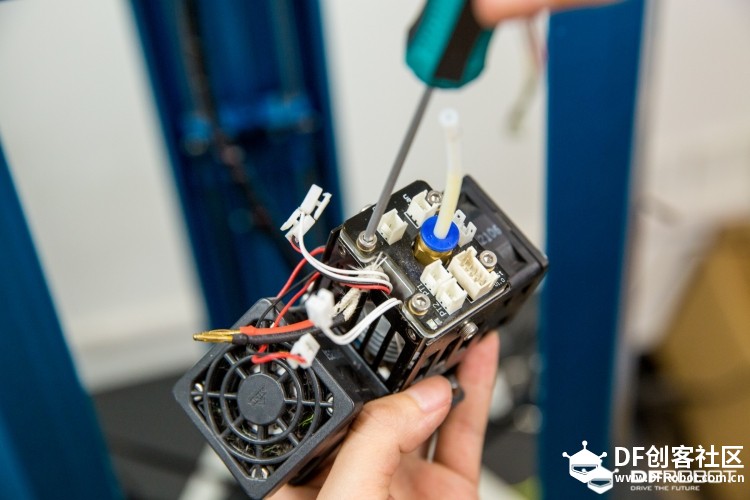

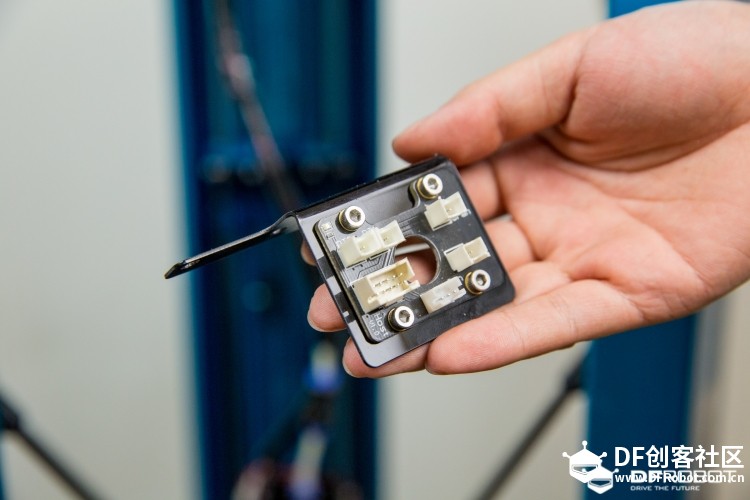

此教程为OverLord E3D喷头总成更换教程，如有细节不清楚，可以查看官方视频： https://mc.dfrobot.com.cn/thread-25021-1-1.html 所需物料： 1. E3D喷头总成； 2. 2.5mm六角螺丝刀； 3. 信号转接板固定片； 4. 自动调平信号线； 5. 扎带；  Step1：拆下旧总成  1. 拆下旧喷头总成，拧下如图两侧的四颗螺丝；  2. 摘下所有的信号线、加热器接头和料管；  Step2：改变中心平台的方向  1. 如图，卸下三个滑块上的连杆固定螺丝；  2. 改变连杆的位置，使中间的运动平台朝向如图中的方向；（使中间的喷头安装槽朝前） Step3：安装E3D总成  1. 将新的E3D喷头放在安装槽上，需要先拧下小风扇的固定螺丝；  2. 将E3D喷头总成固定在运动平台上，拧上四颗之前拆下的螺丝；  3. 将拆下的小风扇装回去；（注意风扇朝向）  4. 插入自动调平单独的一根信号线； Step4：线束处理 1. 把E3D尾部的料管插入双通气动接头；  2. 所有的线束用缠绕带包裹住，从下往上缠绕； ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// Step5：拆下信号转接板  1. 卸下图中的两颗螺丝，拆下挡板；（妥善保管拆下的螺丝螺母）  2. 卸下旧喷头上的信号转接板；（妥善保管拆下的螺丝和塑料垫片）  3. 将信号转接板如图安装在新的信号转接板固定片上； Step6：正确安装信号线  1. 用扎带将信号总线缠绕起来；  2. 如图，将信号总线插在10P母座上； 3. 将自动调平信号线，插入3P的母座上； 4. 将两条白色的PT100温度传感器线插在图中PT1、PT2上；  5. 红黑小风扇线插在Fan位置； 6. 红黑标有4020风扇线插在CFan位置； Step7：完成安装 1. 将缠绕好的信号总线和信号转接板依次放进安装槽内；  2. 把之前拆下的挡板重新安装回去，拧上拆下的螺丝螺母； Step8：更新固件 1. 重新下载最新固件，V2.3.5；  2. 进入到菜单，选择about，进入version选项；  3. 一直按住“下”键，并且根据原始机型，选择带“S”后缀适配的固件；（Pro机型即是PS，mini机型即是MS） 4. 更新完固件即可进行后续的操作，自动调平。 |
