最早试过用万用板做过最小系统，主要用来烧录芯片

后来为了方便，用面包板也搭了一个最小系统，但不采用杜邦线，因为飞来飞去的线太乱了

线乱飞的版本，以前发过一个贴子，有兴趣的可以看看（里面有教怎么设置熔丝位）《Arduino最小系统之ATmega8A-PU》

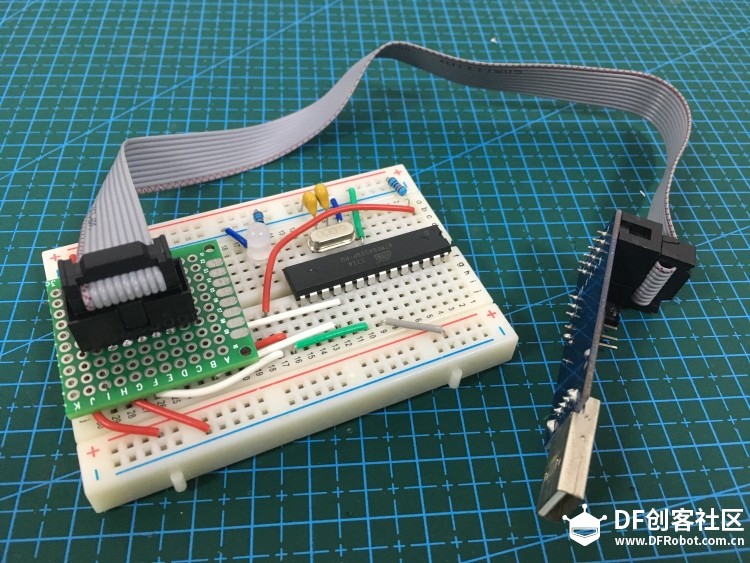

因此就有了这个简洁的版本，先上个成品图

用个烧录器就可以很方便的烧写了，而且拔插芯片也很轻松，方便做试验

下面记录一下制作方法：

1.准备物料：

- 面包板专用跳线，若干

- ATmega328P芯片一枚

- 电阻（1K、10K，1M共3个）

- 晶振（16MHz或8MHz）

- 22p电容2个

- LED灯珠1个（用于显示电源状态）

- 小洞洞板一个（自己裁剪）

- 简易牛角座直针 DC3-10P 10脚 2.54MM间距 ISP接口 JTAG插座

- avr isp下载器编程器

2.原理图

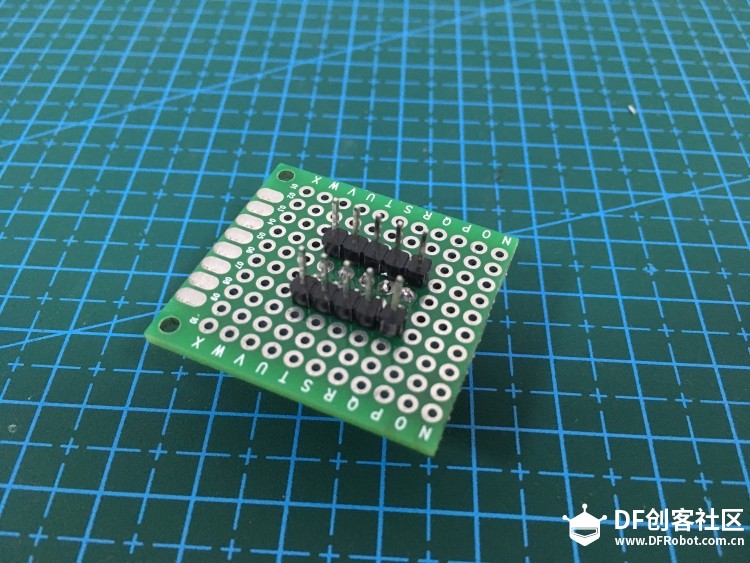

3.先用小洞洞板制作一个承载牛角座的底座

主要是因为牛角座的排针，1行间距只有2.54mm，在面包板上没办法直接插上且让电路分开，所以需要一个小洞洞板完成这个功能

好，这样就可以插在面包板正中间了

下面准备面包板

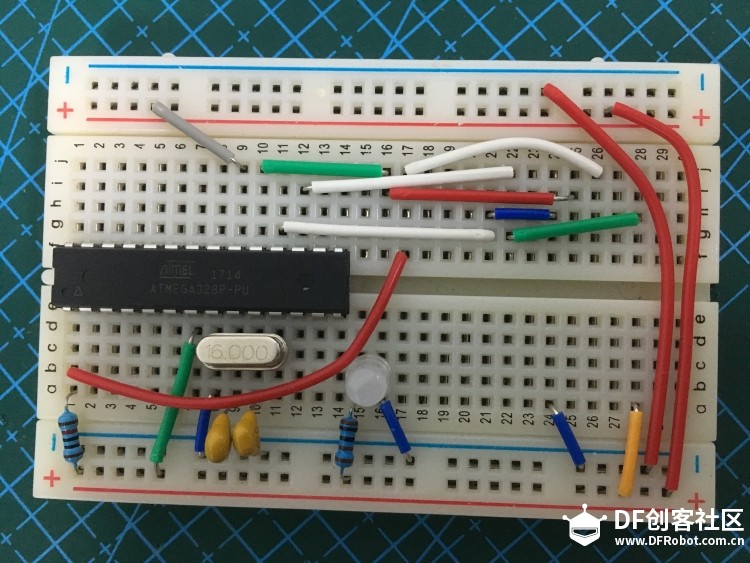

面包板上这样走线，一会洞洞牛角座就从面包板的第28行插入

PS:晶振前面的1M电阻可接可不接，不影响烧录

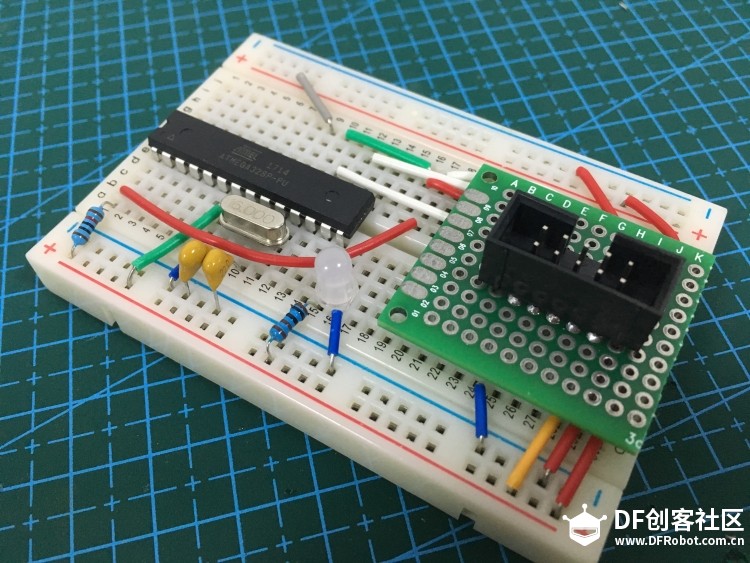

插入后就成这样了

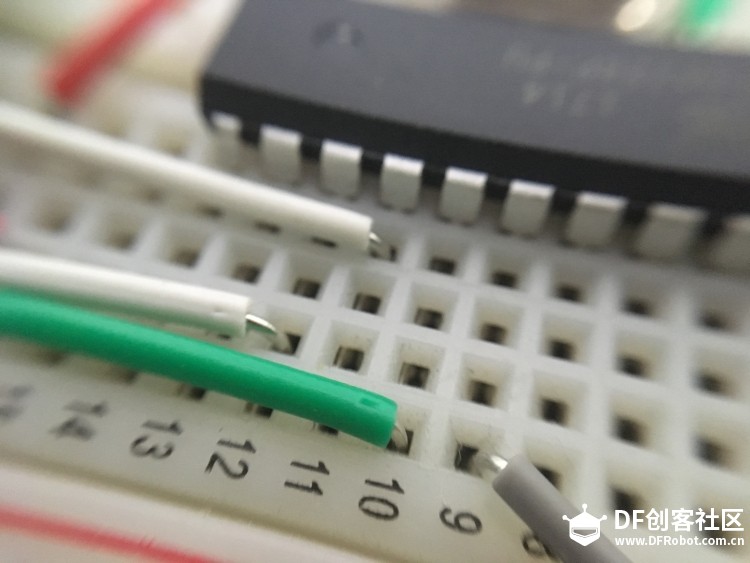

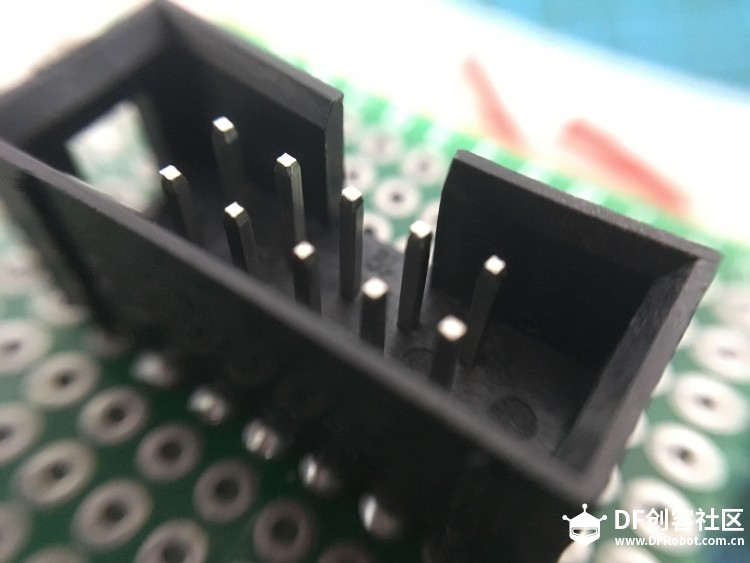

上一些细节图片

最后再看成品图

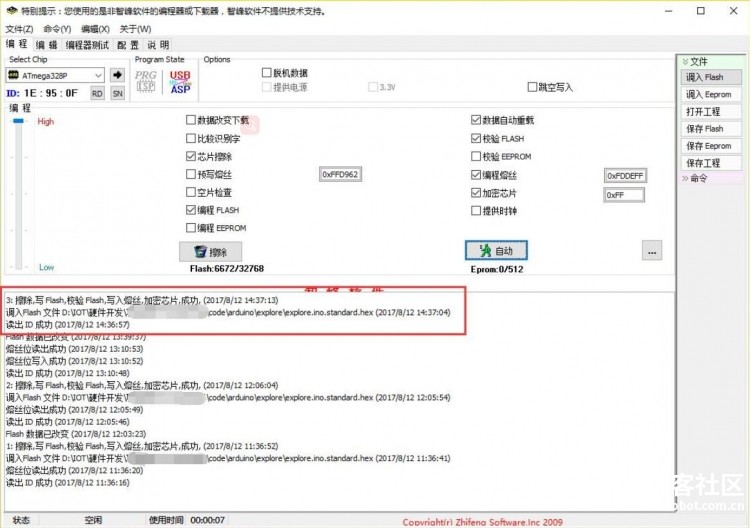

试试烧录

done!
