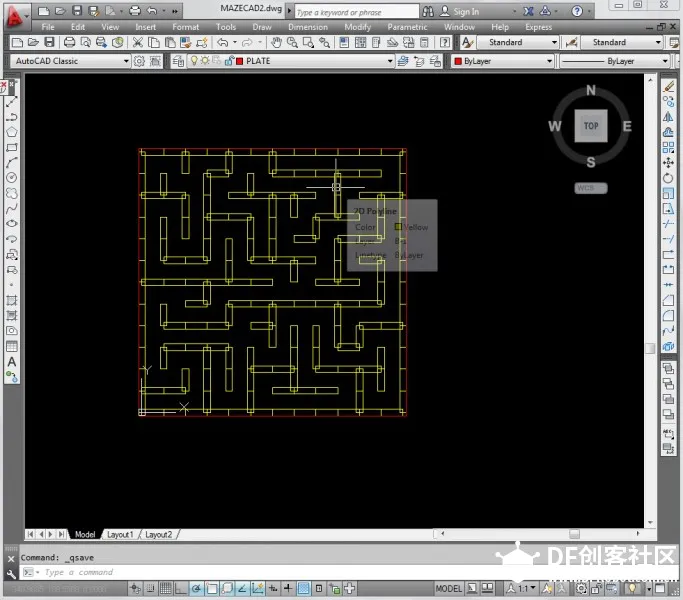

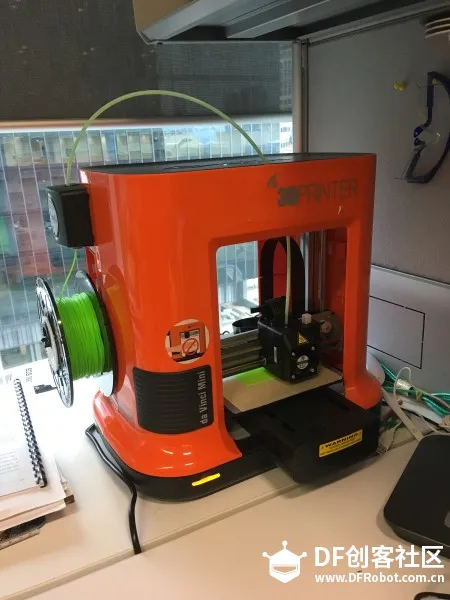

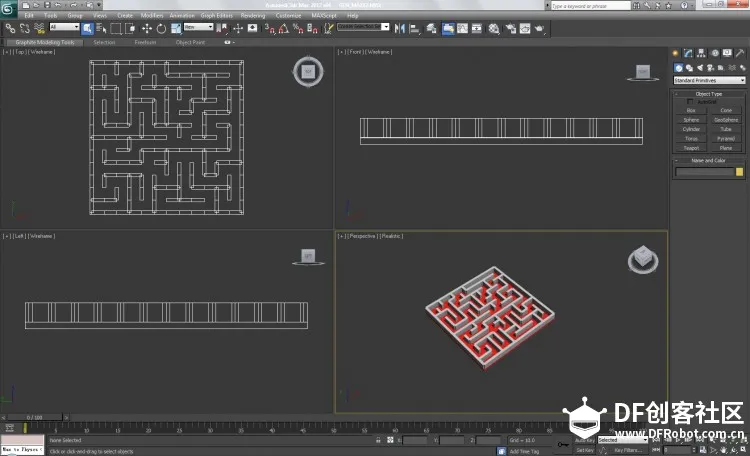

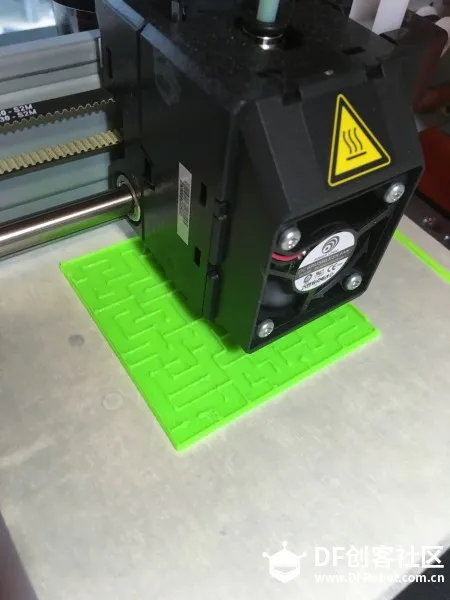

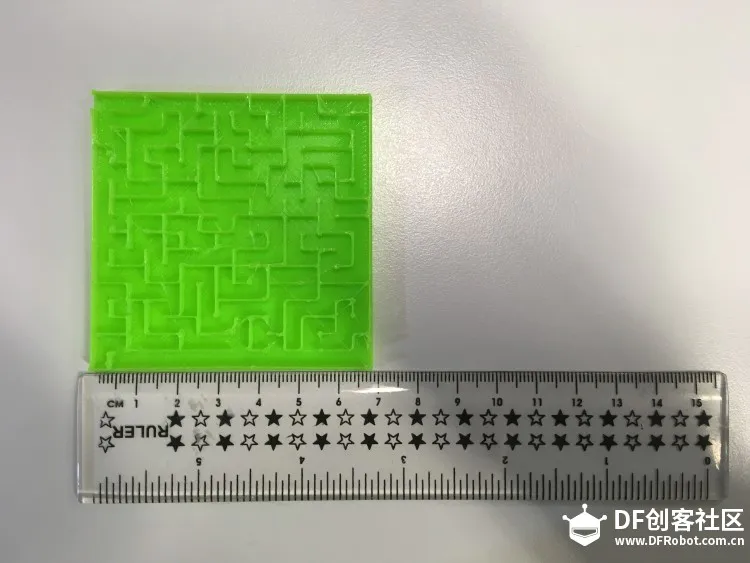

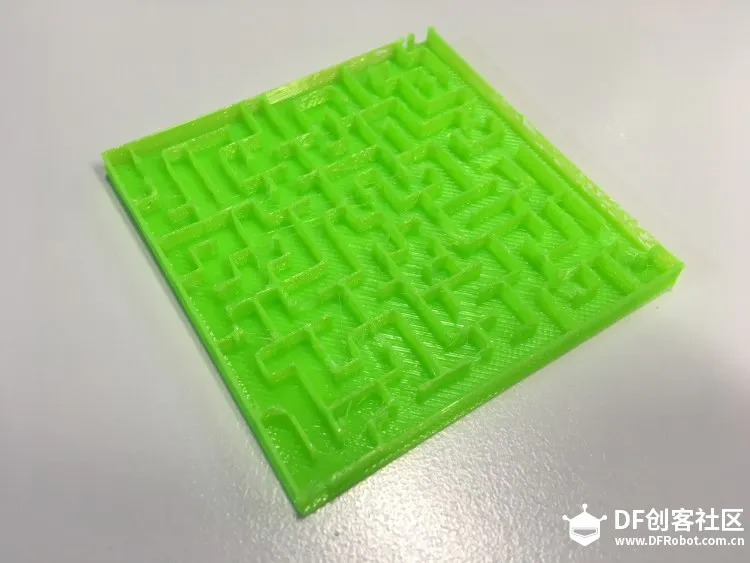

【dino】3D打印迷宫的制作 【时间】 2017-11-24 【注明】我叫dinochen,这是我的第一个创客小项目，这个是我的个人网站 dinochen.com 我是一个结构工程师，业余研究3D打印。 （1）开发一个制作迷宫（第一代是基本的方形迷宫），输入参数生成迷宫 程序采用DELPHI 7.0编写，与AUTOCAD可以交互。  （2）自开发的小程序，有一个功能就是直接生成AUTOCAD的CAD文件。 以下是采用AUTOCAD的界面，采用DELPHI可以控制AUTOCAD出图  （3）打开3DSMAX进行简单的接伸处理即可。  （4）完成了3D模型以后交给3D打印机打印。 3d打印机是 XYZ 3D PRINTER 最入门级别的。 da vinci mini   以下是编号01的三维打印效果，这是一个16x16的矩阵迷宫   【编号01】，测试发现，迷宫MAZE的墙壁厚度不能太薄，这样会影响打印的质量。 所以下一步打印维数少一点的迷宫，壁厚增加。 【编号02】制作12x12 的迷宫，尺寸是8.5cm，适当增加壁厚，如下图所示。    |
