micro:bit 激光打靶装置

*项目作者：Mark Ng

材料清单

• micro:bit
• micro:bit Boson 扩展板
• 环境光线传感器
• 数字蜂鸣器模块
• 激光笔
• 9g舵机
• 冰棒棍
• 塑料瓶盖
• 纸质靶子
• 胶枪
• 鳄鱼夹
• 微型开关
• 3V 电池盒

工作原理

环境光线传感器能够检测激光笔的光线强度，当传感器输入的数值大于400时，装置会触发蜂鸣器发出声音，舵机转动将靶子下移。同时micro:bit开始计数，当数字显示为10，游戏结束。按micro:bit左侧的A键可重置数值为0。

靶子制作

1. 使用彩色打印机将纸质靶子打印出来。层叠靶子和塑料瓶盖并在中心钻个孔。塑料瓶盖需要修剪一下，因为jst连接器比光线传感器要高些。

2. 将塑料瓶盖粘在靶子后面，注意保持中间的孔一致，然后将光线传感器放在瓶盖里。

3. 将舵机转至90°，然后将冰棒棍粘在舵机上。

4. 硬件连接：
   • p0连接蜂鸣器
   • p1连接舵机
   • p2连接环境光线传感器

5. 编程，代码如下

   你可以根据实际情况调整具体数值（这里我设置为>400）
6. 可使用废旧的盒子作为靶子的底座。

激光枪制作

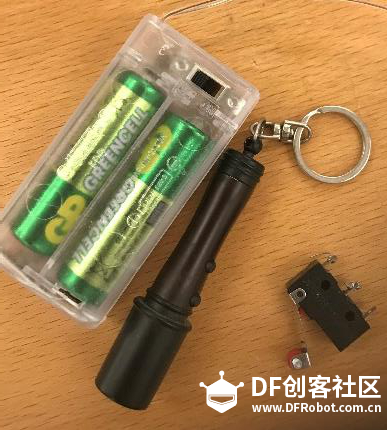

1. 这里我们使用电池盒，激光笔，微型开关。


2. 将激光笔里的电池卸掉，然后将激光笔粘在电池盒上。我的情况是：蓝色箭头指向弹簧（负极），橘色箭头指向内壳（正极），因为弹簧不太能够得着，所以我使用了鳄鱼夹。电源的负极与鳄鱼夹相连，然后鳄鱼夹与弹簧相连；电源的正极与微型开关相连，开关的另一侧与激光笔的内壳相连。


3. 用扎带将激光笔的开关固定住，使之保持关闭状态。将微型开关粘在电池盒上。


4. 成品效果图如下
