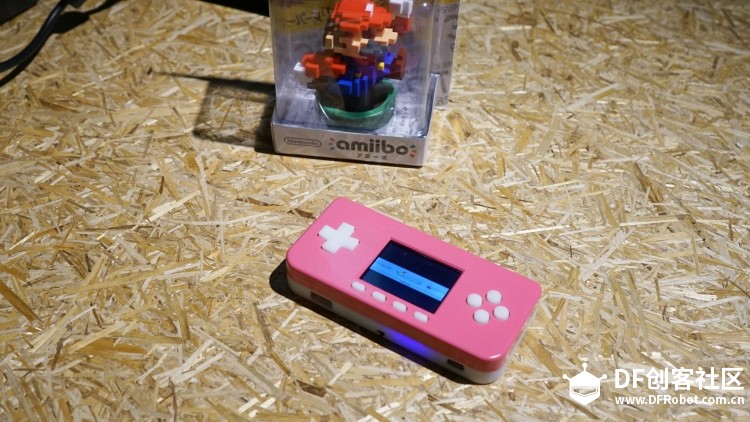

树莓派游戏机
2017-12-145.7万
精华项目
AI 快速预览详细

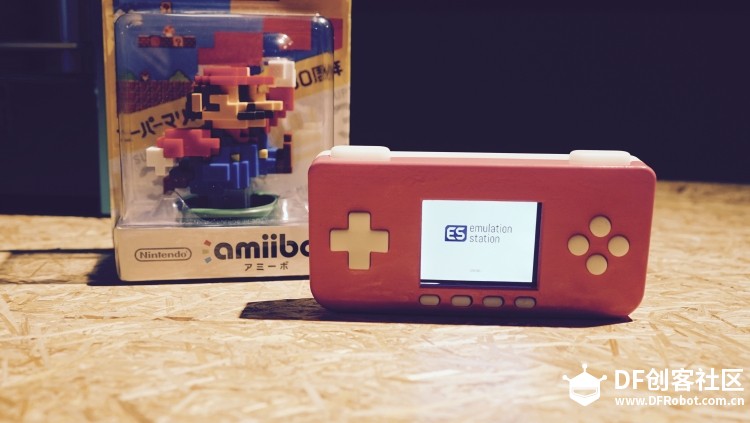

本文介绍了如何使用树莓派Zero和RetroPie制作一个复古游戏机。首先列出了所需材料清单，包括树莓派Zero、TF卡、显示屏、锂电池等。接着详细描述了外壳制作过程，包括3D打印参数设置和喷漆技巧。然后讲解了如何安装RetroPie游戏模拟器，并提供了详细的硬件制作步骤，包括焊接按键和显示屏电路。最终，用户可以享受到内置的经典街机游戏和红白机游戏。

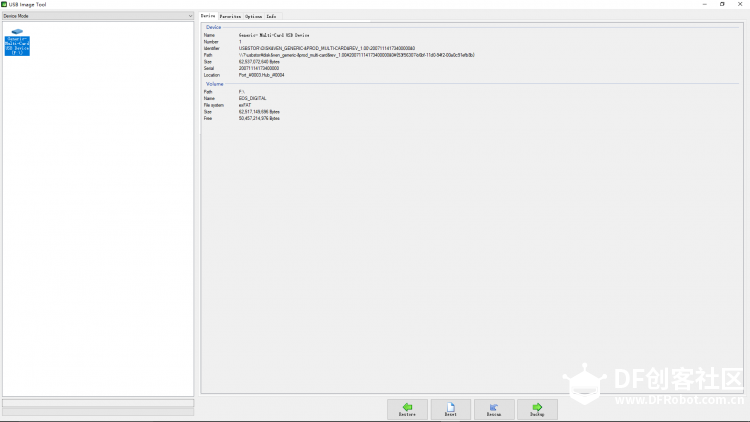

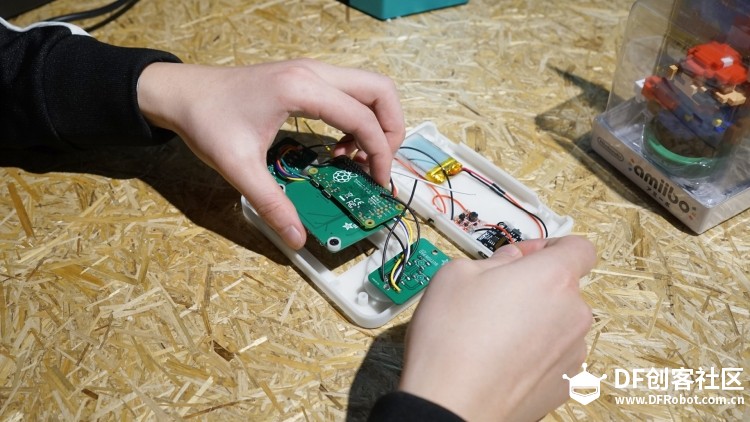

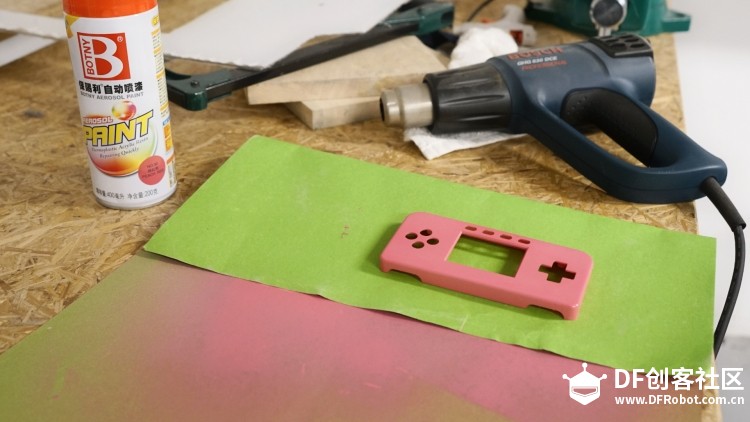

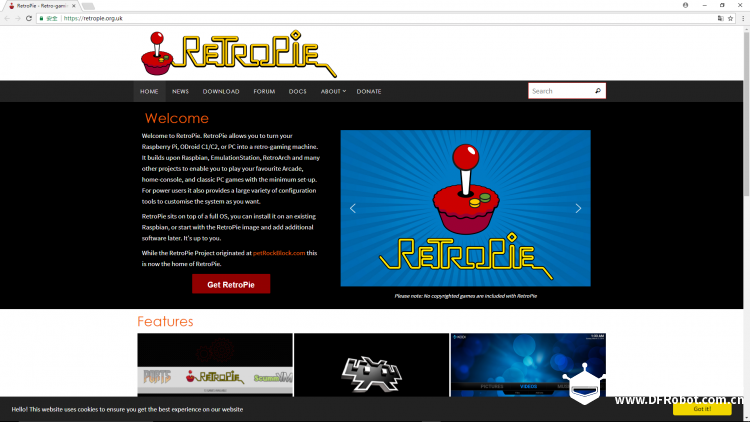

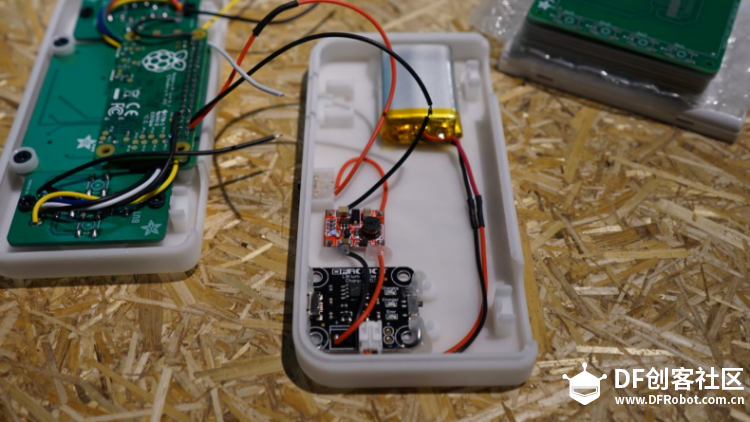

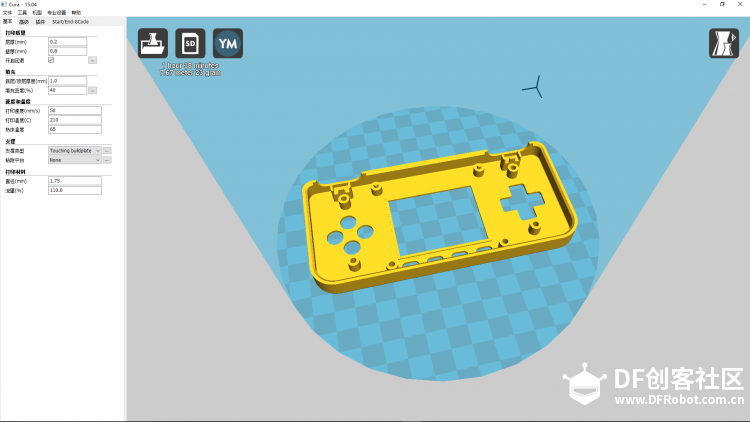

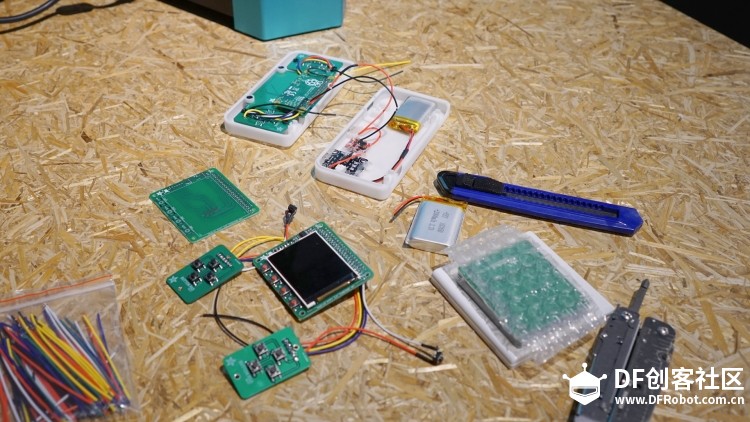

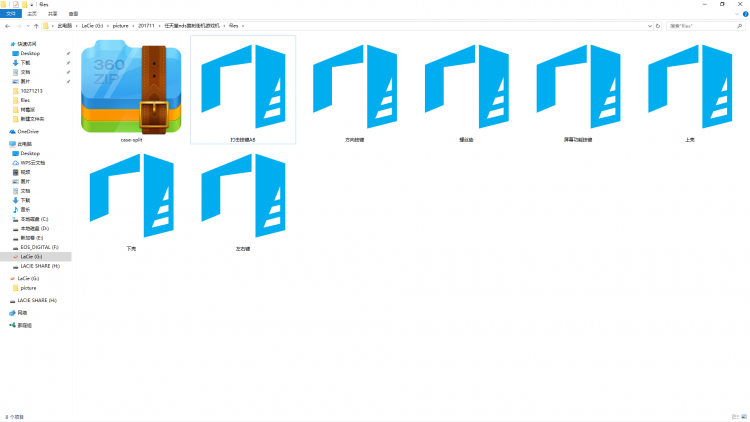

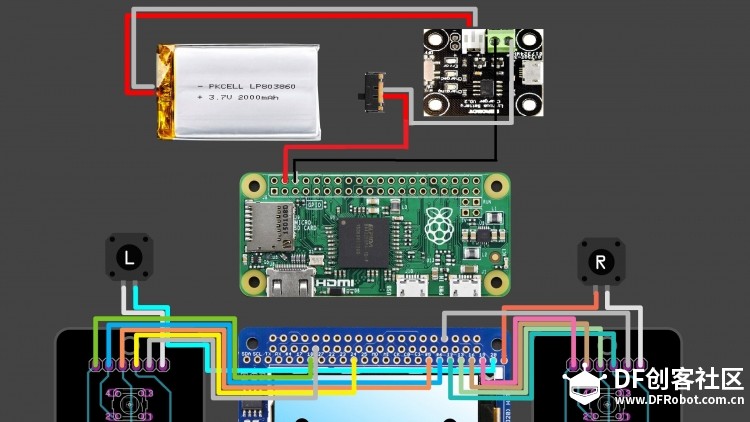

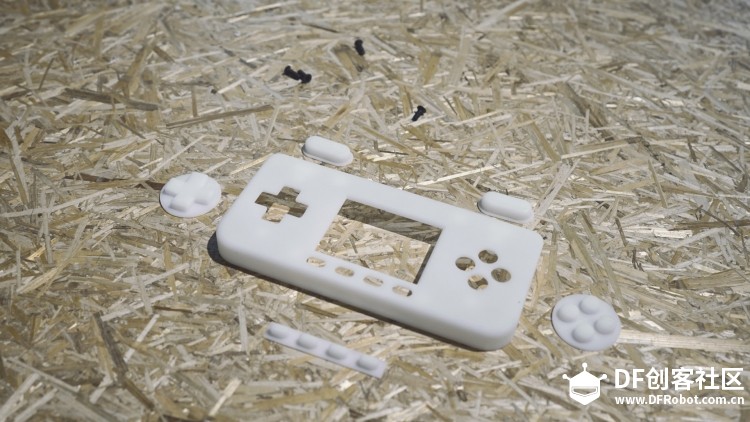

 英国的慈善组织“Raspberry Pi 基金会”本着：让计算机变得有趣为宗旨 开发了只有信用卡大小的微型电脑，其系统基于Linux 它与一般电脑相比有什么优势？ 又小又轻又省电，而且还便宜到不要不要的 说到它能干什么？利用Raspberry Pi 可以编辑Office 文档、编程学习、浏览网页、玩游戏等等  作为一个有追求的青年，怎么会不玩游戏 近几年农药吃鸡吸引了大批小学生，但多数肯定会对街机这个名字很陌生 甚至会疑惑，这种笨重丑陋，运行效率低的要死的机器怎么会和游戏搭上边。但，对于大多数的老玩家而言 “街机”这两个字所代表的的却是一种难以磨灭的回忆，一种直指灵魂的感动  回味当年红白机上，玩超级马里奥那份情怀的一款充满旧时代氛围的 2D 动作游戏 超级玛丽在当年的游戏机上可以算是最虐心的游戏之一了，巨大的难度和丰富的剧情 以及超低的容错率，让很多小伙伴绞尽脑汁也很难通关  . 英国原装树莓派 Raspberry Pi Zero . TF卡 Class10 高速闪迪卡(8G) . 全新2.2寸显示屏 SPI 串口ILI9340 14PIN . 1000mah 3.7v锂电池 . 按键控制板 . 锂电池充电板以及5v升压板 . 3脚电源开关 . 连接线一包 . 3D打印游戏机外壳 . 手动喷漆罐和废纸一张  连接线对照表： 18 ----- 按键左 24 ----- 按键右 5 ----- 按键下 6 ----- 按键上 12 ----- 按键A 13 ----- 按键B 16 ----- 按键X 19 ----- 按键Y 20 ----- 按键L 21 ----- 按键R 3D模型预览和打印参数设置：模型文件一共七个：上下壳、左右按键、方向键、打击键A/B、屏幕功能按键。  打印参数设置: 层高0.2mm；填充40%；流量90%；打印速度默认；无支撑和黏附；加快打印丝回抽速度（防止拉丝）。  打印实物后，用砂纸对外壳进行表面打磨处理  有条件的伙伴可以选择喷漆上色 喷漆的使用注意2点：戴好口罩、动作要快，有条件的可以用热风机加速油漆上色  RetroPie是一个开源的游戏模拟器，可以让你的树莓派或者PC变成一个复古游戏机，它集成了任天堂红白机、GameBoy、SNES等著名游戏系统，具有很高的可玩性。你可以在Raspbian直接安装RetroPie，但是会耗费很长的时间，所以我在这里选择在RetroPie官网直接下载RetroPie镜像。  用USB Image Tool可以直读.zip压缩包。网上下载的zip格式系统镜像，下完直接用，根本不用解！ 点击Restore，选择.zip文件即可。注意打开对话框中默认看不到.zip文件，放心，在“文件类型”处选择“All Files (*.*)”即可  将处理好的sd卡插入树莓派zero，上电系统即可启动。  首先你需要自行焊接左右各个按键；  显示屏电路制作部分稍微繁琐一些：首先需要自制PCB（电路自己设计，如下所示），将2.4寸裸屏以及CAT24C32显示屏驱动芯片焊在PCB上，还需要焊接4个底部按键（对应菜单，退出，功能，自定义四个操作），2个三极管，4个电容（104 uf），电阻（下图左边从上至下依次为3x10k; 2x1k; 1x100欧姆 ）。  按照电路原理图进行接线；我在充电板和树莓派之间还添加了升压板（红色模块）  内部电路完成后用胶枪+AB胶固定，合上外壳，拧上螺丝。然后就可以开机愉快的玩耍啦！  内置游戏包括：街机类型：合金弹头，拳王，恐龙快打，三国志， 红白机：魂斗罗，双截龙，坦克大战，暴力摩托，超级玛丽 大型游戏：CS，网页游戏， 你想要的，它都有，尽情玩耍吧！ |
-
-
