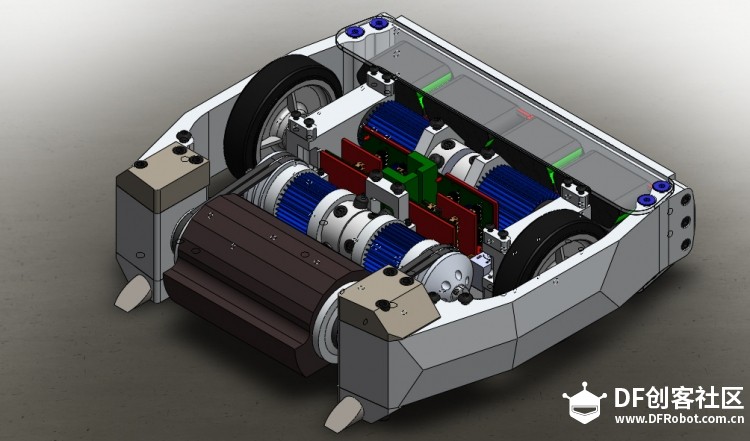

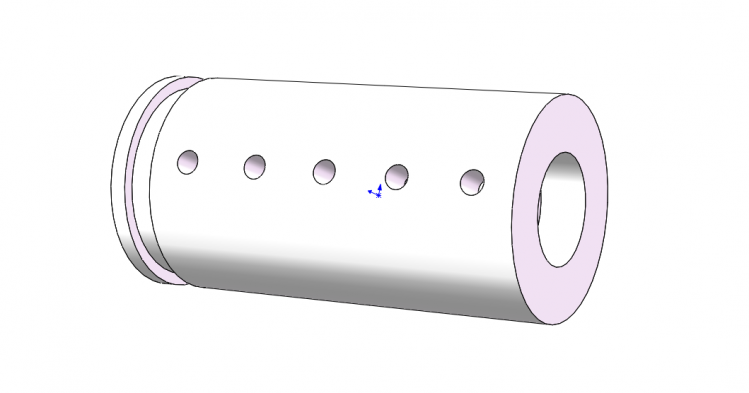

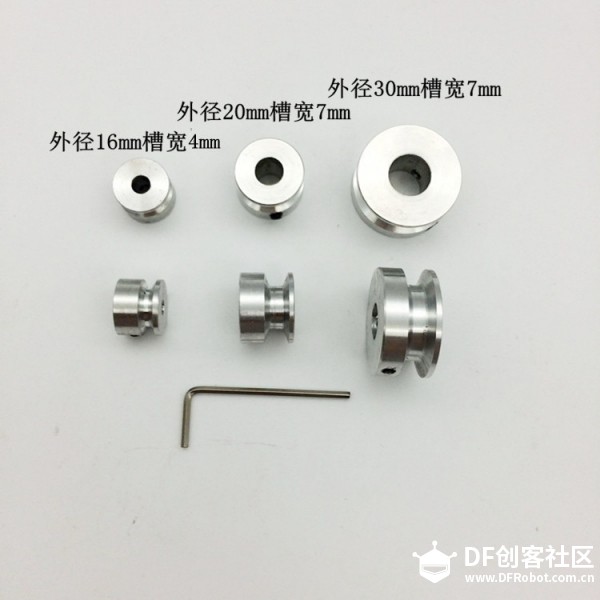

最近热播的铁甲雄心使格斗机器人都火了起来，创客圈也不例外，王大师在DF社区搞了个迷你格斗机器人比赛，比赛未正式招募就被列名单里了，记得小时候看星空台有这个机器人大擂台，挺喜欢看的，小时候就想过长大后自己也做台玩玩，现在机会来了，哈哈！做就做吧，之前就想做过没有武器的遥控麦轮车，也买过部分格斗机器人常用的零件，航模遥控器和接收机，接收机还有几个新的，做格斗机器人能用上了！做格斗机器人还是很新手，我怕我一个人搞不出来所以找了两个平时也喜欢折腾Arduino和3D打印的创客小伙伴来帮忙，其中一个还仿做过Ganker格斗机器人的，应该能帮上忙，那个搞仿Ganker的小伙伴别人叫他大只佬，我觉得这个名字不错，所以我们给机器起名就叫“大只佬”吧，队名叫大只佬工厂。  :'(找到队友了不过好像没什么用，现在都是我自己一个在折腾着 机器选型：之前看了视频资料，发现横转的机器挺厉害，不过听说很难控制，新手不建议做，然后看到转鼓的比较容易做而且攻击力也不差，所以最后决定做转鼓的吧！我原先以为做格斗机器人就是做个遥控车加个武器那样，发现原来不是那么简单的，学的东西还是挺多的  网上找来的图  自己画的鼓，修改了几次，皮带轮带齿轮那种不会画，网上找不到现成能用的可以转到鼓上的皮带轮 转鼓部分准备用下面的零件： 8mm光轴 光轴固定环 8mm内径轴承 内六角M5螺丝  武器电机准备用无齿外径30mm的皮带轮，之前想用那种带齿的，但是找不到合适的能和鼓连在一起的，也不知道齿怎么画才能和皮带对应上 这里有个问题，用这种无齿的皮带轮要用哪种皮带好？ 现在有一些问题没搞懂： 1. 网上看到的那些转鼓格斗机器人的光轴是死轴还是活轴？ 2. 转鼓上那个皮带轮是连在鼓上的吗？网上看到的那些皮带轮都是锁死在光轴上的 转鼓的轴和传动那部分的结构没搞懂 3. 那个转鼓到武器电机的皮带长度怎么确定？ |
[size=3]周末终于有空回家搞机了！主要搞好了混控这部分
电机是用XTEAM的2835内装子无刷电机，主要是这么小尺寸的电机只有这个的轴径是4mm，所以买了

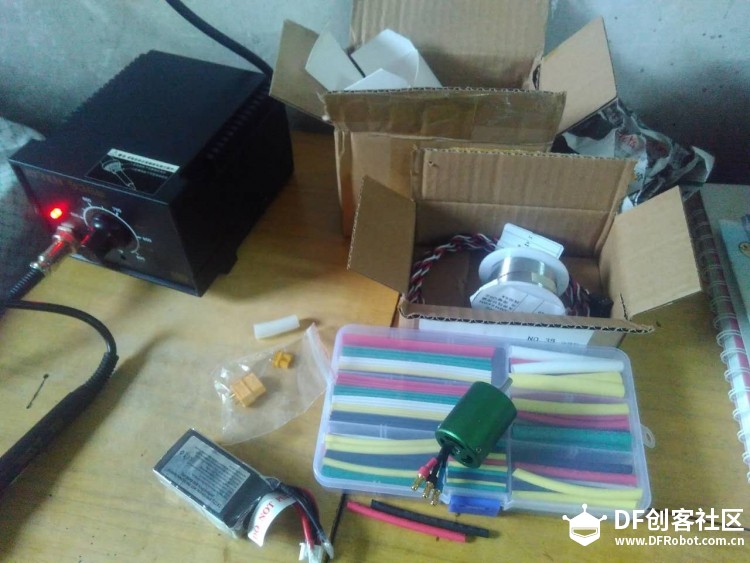

自己没在家，妈妈帮忙拿的快递，武器电机，焊接线，热缩管等一些配件

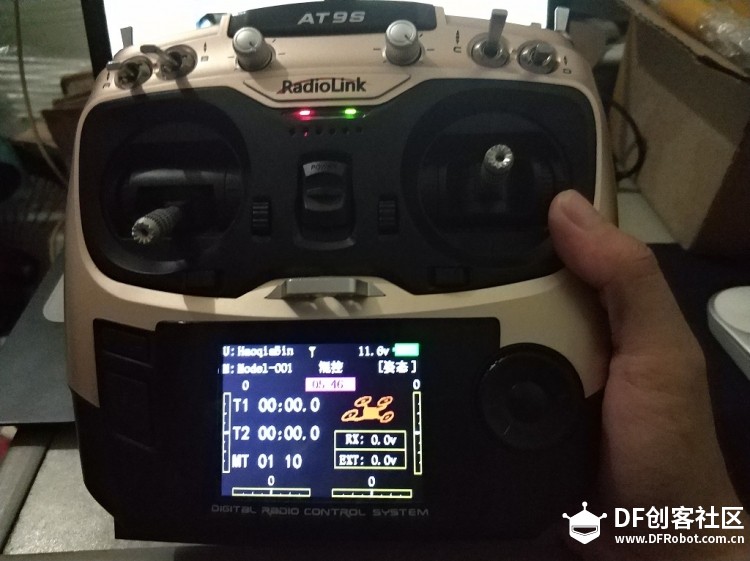

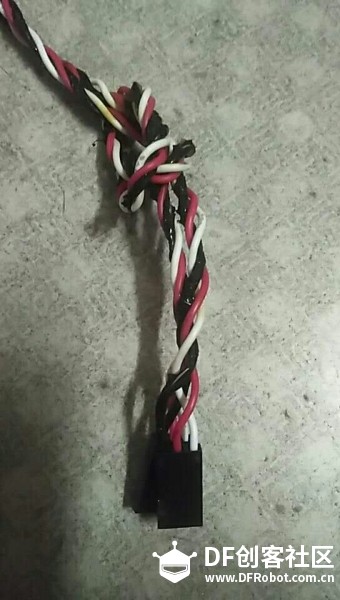

我的航模遥控器是AT9S，算是个中端的遥控吧，之前搞穿越机买的，现在可以用上，用的接收机是R6DS[color=Black]，使用DF给的电调，接收机得切换为PPM信号，
要不然是SBUS信号不对电机会出现乱转的情况，接收机上电快速按两次接收机旁边的按钮，看到接收机LED灯变色就切换信号了

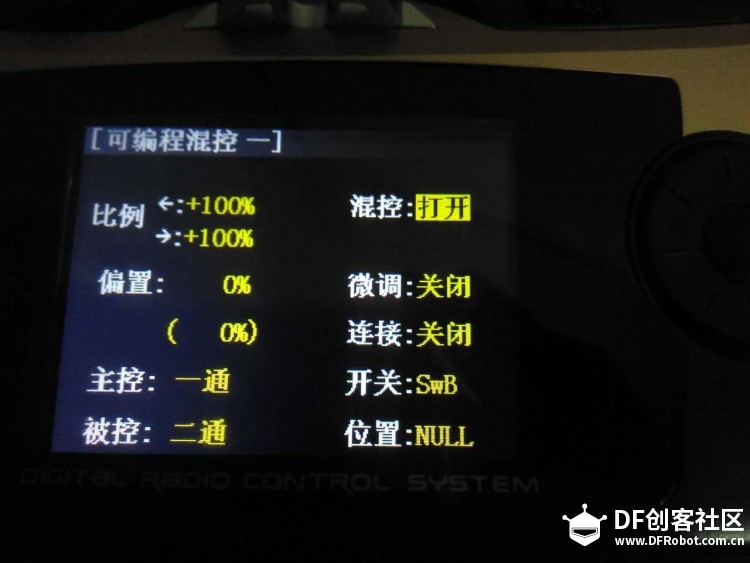

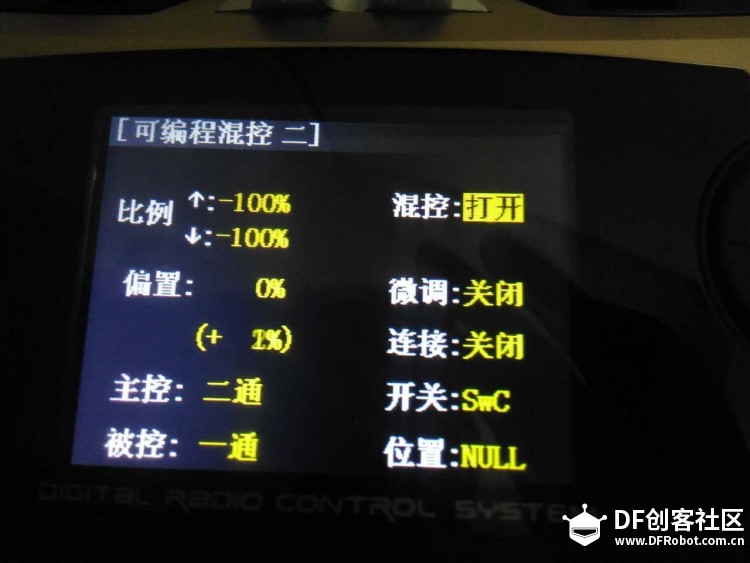

这里的右边的摇杆做行走遥控，上下为一通道，左右为二通道，混控设置就是把两个通道用一个通道控制，这里两个电机通道，上下是一通道，只是控制一个电机转动，所以设置一通道主控，二通道为被控，二通道的电机转向要与一通道一致，即同时前，同时后，调整设置比例那里，再推摇杆观察电机转向就知道设置对了没：然后二通道为左右转向，设置主控为二通道，被控为一通道，此时由于是左右转向，所与左边与右边电机是相反转向，自己边测试边调整到对为止
[/color]
经过一番摸索和折腾之后，混控设置好了
[media=swf,500,375]http://player.youku.com/player.php/sid/XMzQzNzA2NTk1Mg==/v.swf[/media]
然鹅悲剧很快就发生了

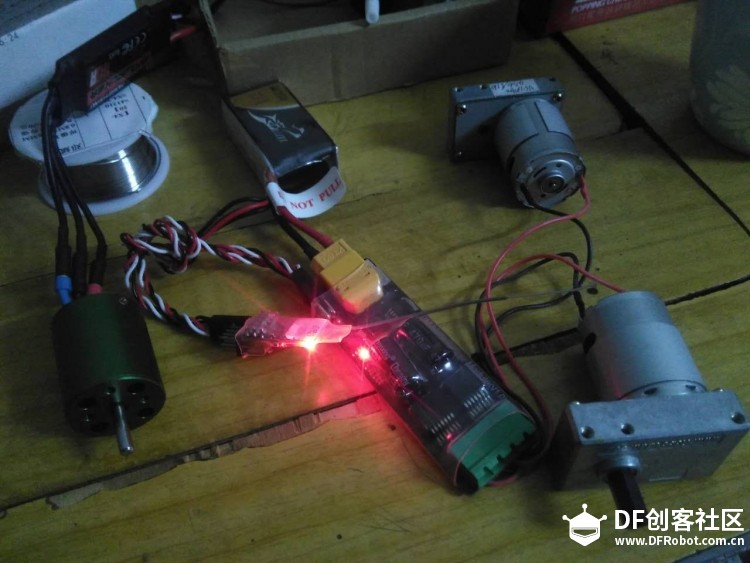

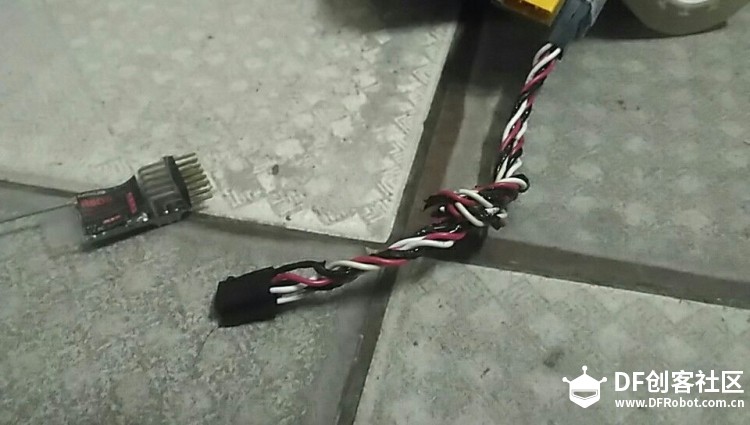

冒烟了，接收机排针和电池的平衡头金属接触短路了，一片电池烧了，充电充不了，大家测试记得注意包胶布和别过放了，不了电池就报废了，我这电池就用了一次
[/size]
包括设计机器人的时候，要考虑好电池充电的时候是拆不拆？拆的话要好好设计了，不拆的话设计简单但是充电就会比较痛苦。

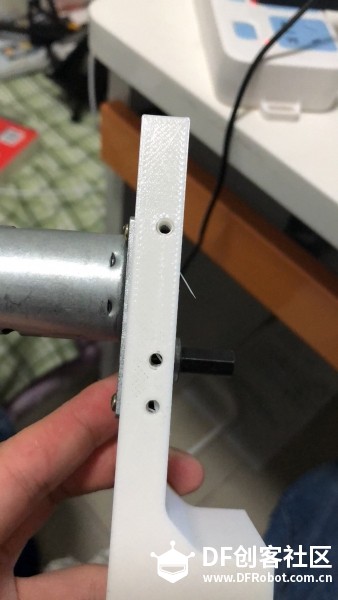

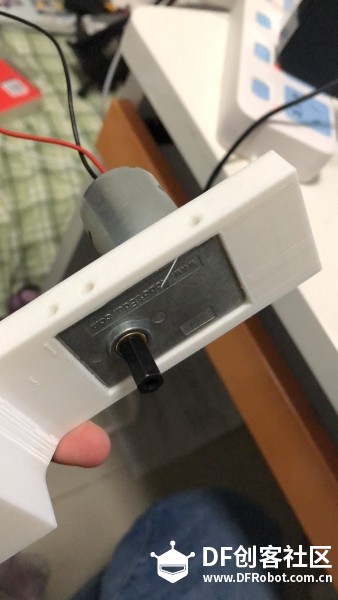

让小伙伴帮忙打印了支架测试了电机安装孔，图纸没有弄错
早几日大师问了我一下，建议把武器做成金属的，我昨晚改成了金属的模型
武器
[/size][align=center]

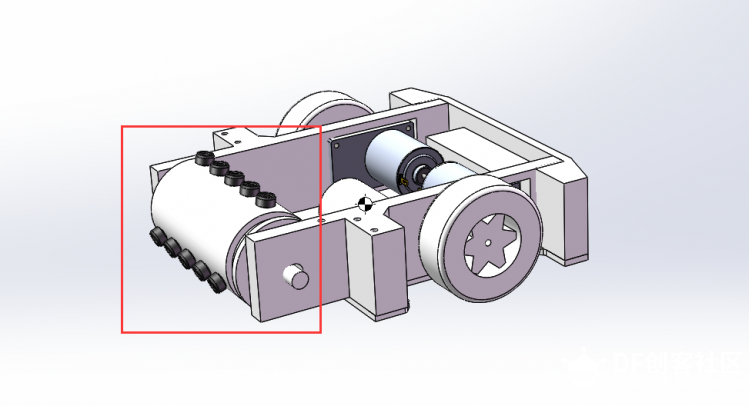

这个是之前的，打算用3D打印的，有3排M5螺丝做武器，但是别人参加过比赛的说持续攻击力3排小于2排小于1排的
不建议这样做
于是我改成一排的，于是又有了个新问题，我这种转鼓做金属件线切割能做出来吗？还是先线切割再CNC做那个皮带槽，因为我想做这种皮带轮和鼓一体的

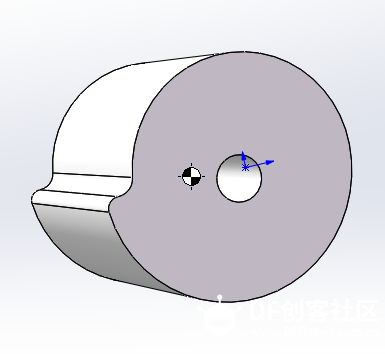

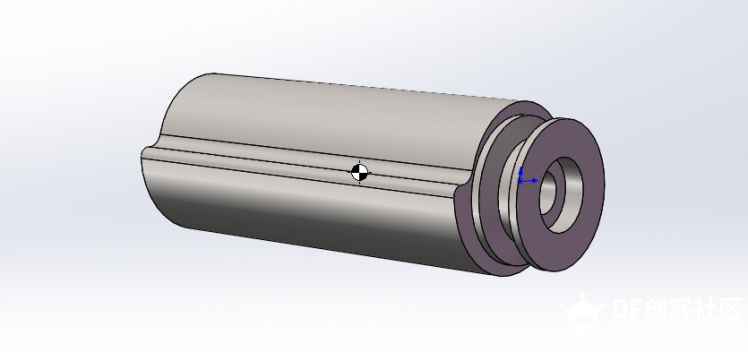

这种的要找质心，不然转起来因为动平衡问题会很抖，质心是用来做轴心的，怎么找呢？听我下面说

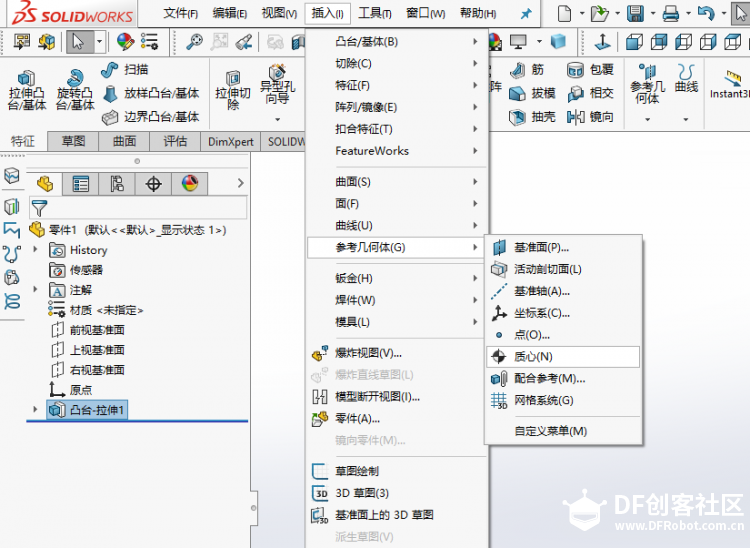

我用的是Solidworks建模软件，画好后，插入--参考几何体--质心就可以了，然后以质心做轴心画孔就可以了

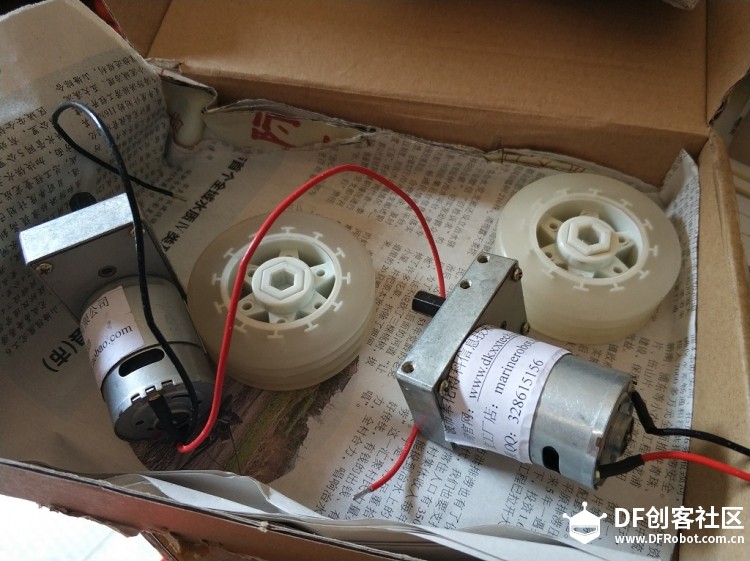

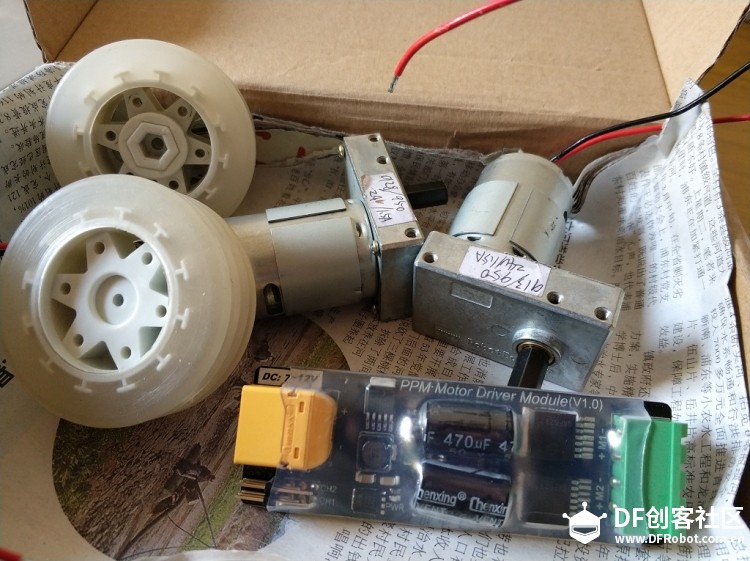

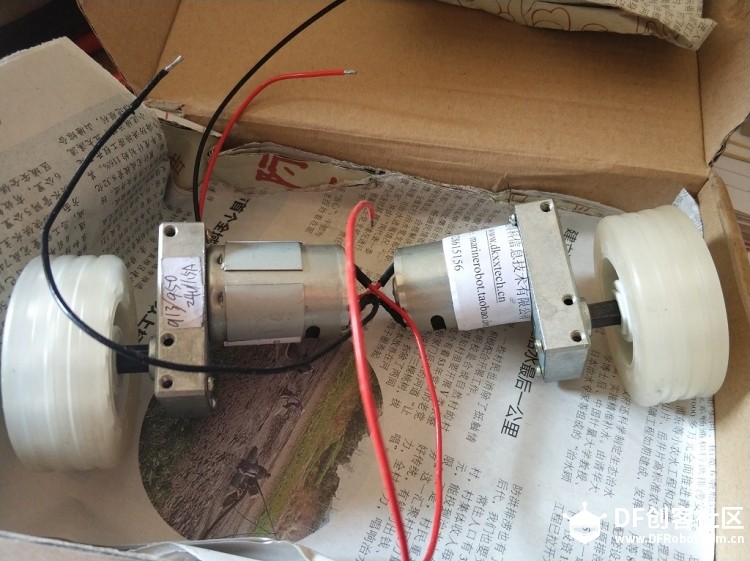

电机和轮子终于收到了！！！春节放假快递都卡路上好几日了
电机轮子配合DF还未开卖的PPM电机驱动一起食用更佳(奸笑)
[/align]

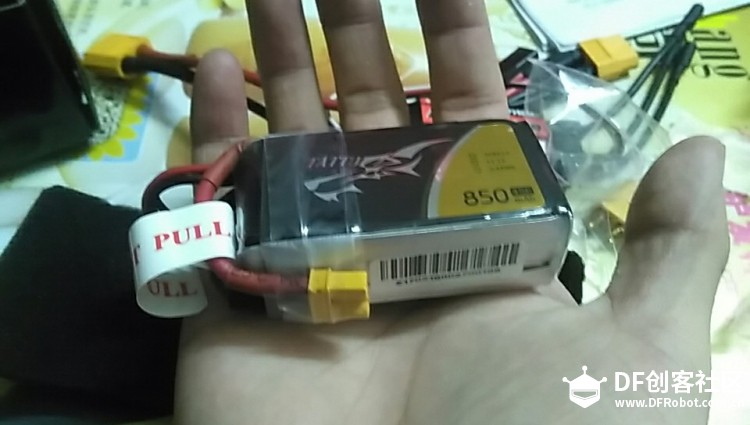

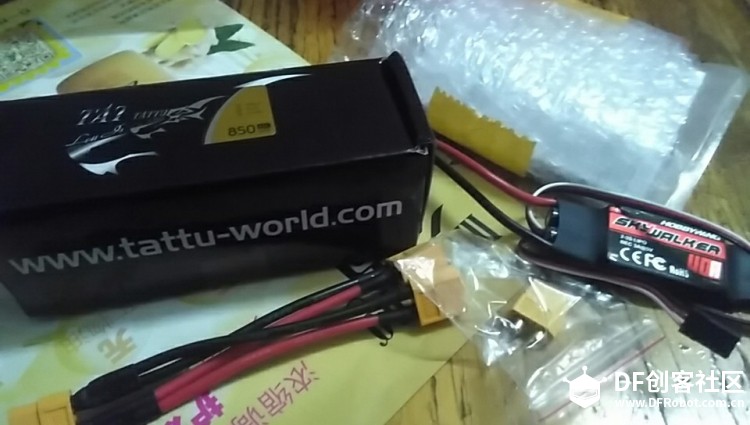

早几日买的格氏电池，电源线，电调到了
[align=center]
[/align][align=center]
[/align][align=center]
[/align][align=center]
[/align][align=center]
[color=Black]

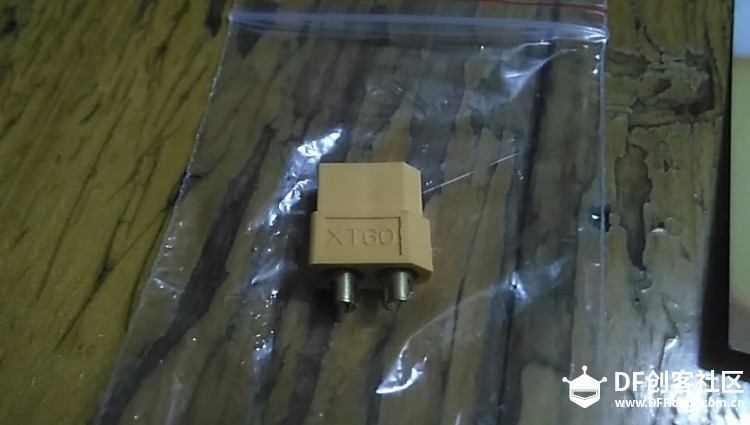

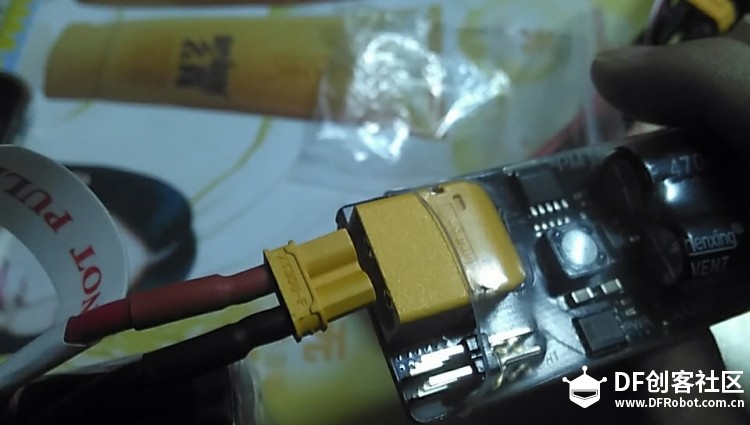

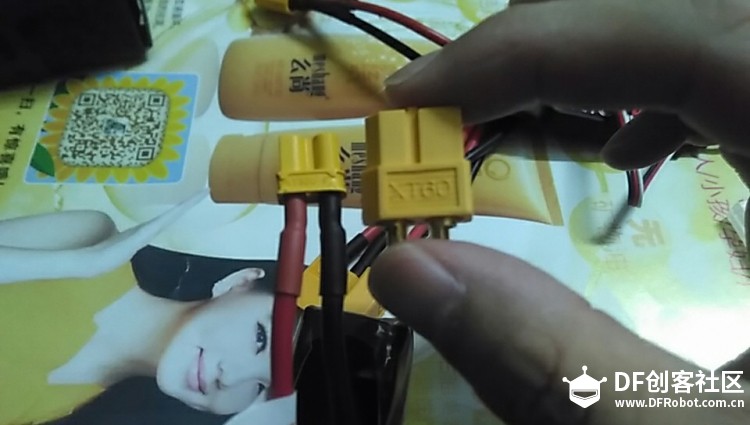

尴尬的是明明买的XT60接口电池变成XT30，后来发现这么卖家没给我焊，还是XT30接口，[/color][color=Black]问了卖家客服说要自己焊的，巨坑啊~~~~商品上没说，感觉被卖家坑了.........
然后武器电机的电调最好买[color=Red]穿越机的那种电调，大A数那种，40A左右的
[/color][/color][/align]
1，网上看到的转鼓格斗机器人的光轴有的是死轴，有的是活轴，都有用
2，转鼓的皮带轮是连接在鼓上的，无论你是活轴还是死轴，只要皮带轮带动鼓转动就可以。
3，转鼓到武器电机的皮带长度可以先通过cad制图后直接测量出来，也可以用根线绕转鼓和电机一圈，然后量，最简单就是用卷尺量一下距离，然后去买一根长度接近的皮带，用皮带装在转鼓和电机轮上然后固定电机，这样最准，因为你测量出来的尺寸未必能买到一模一样长的，你买短了装不上，买长了要装张紧轮
