打造一个透明酷炫充电宝
2018-03-211.2万
AI 快速预览详细
本文介绍了如何制作一个透明酷炫充电宝。该项目包括两个10000mAh的聚合物锂电池、8.4V的电池保护板、洞洞板、TP5110充电模块等物料。通过详细的电路连接步骤，最终实现了一个具备3A输出和12W充电能力的充电宝。此外，还配备了电量显示和LED灯功能，非常适合电子爱好者和DIY新手。

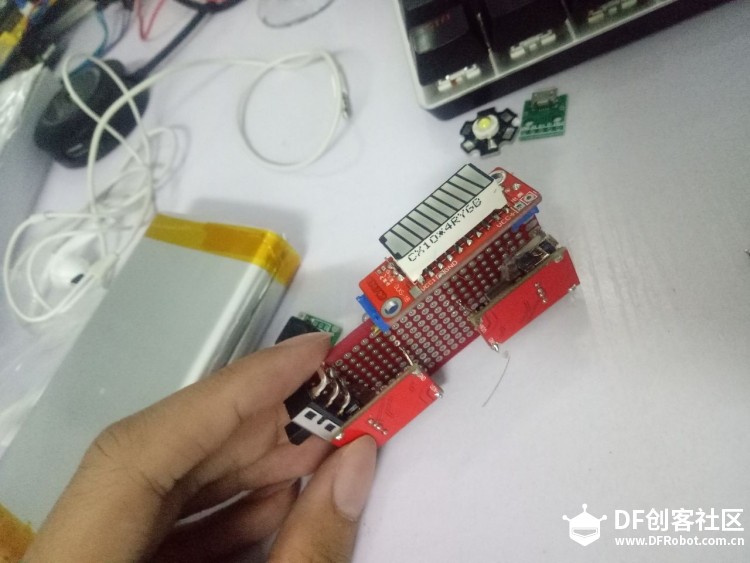

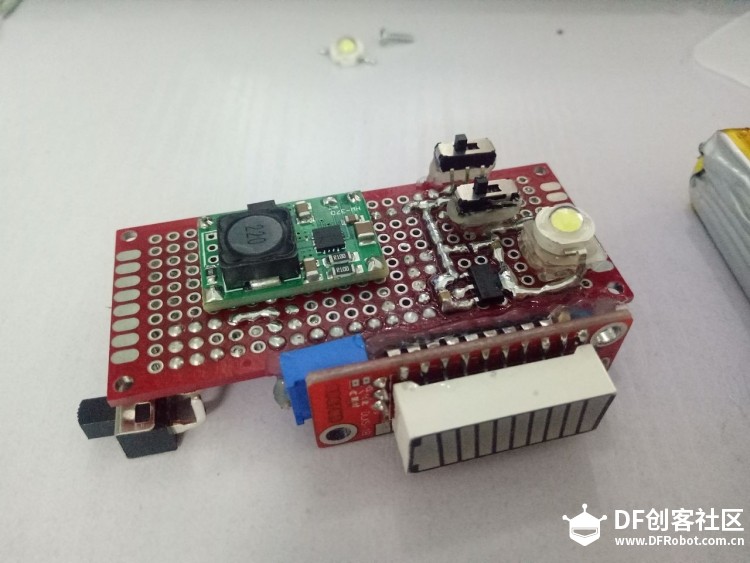

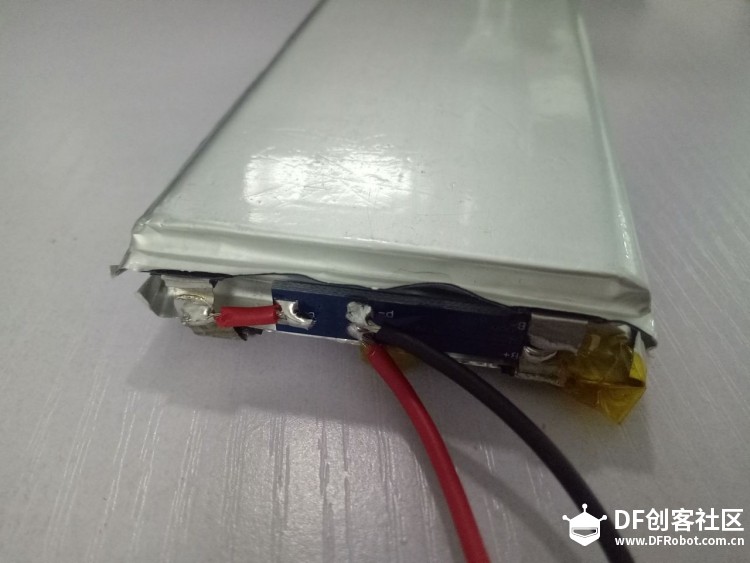

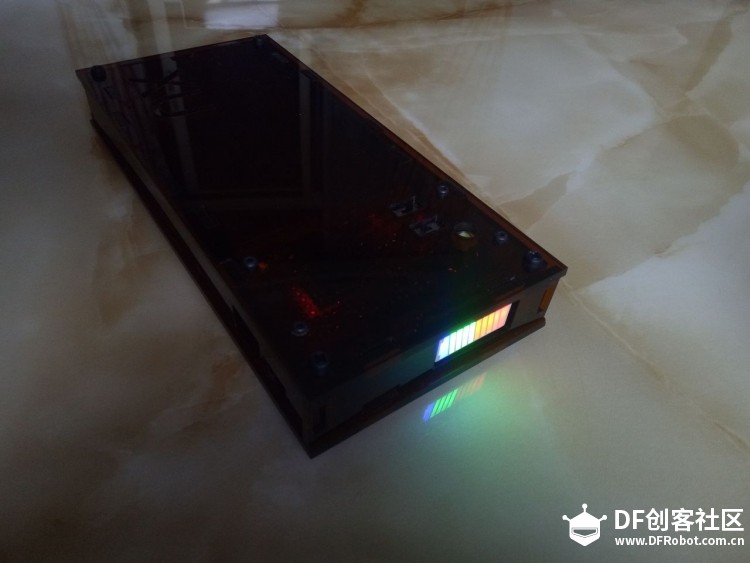

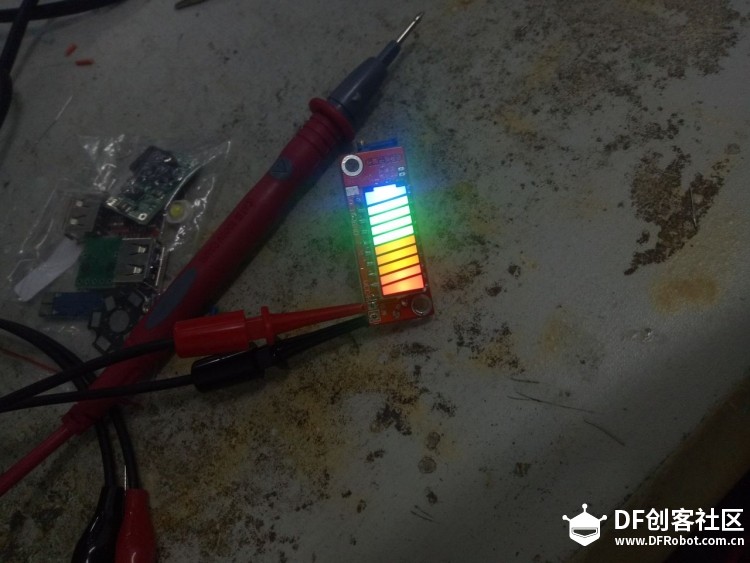

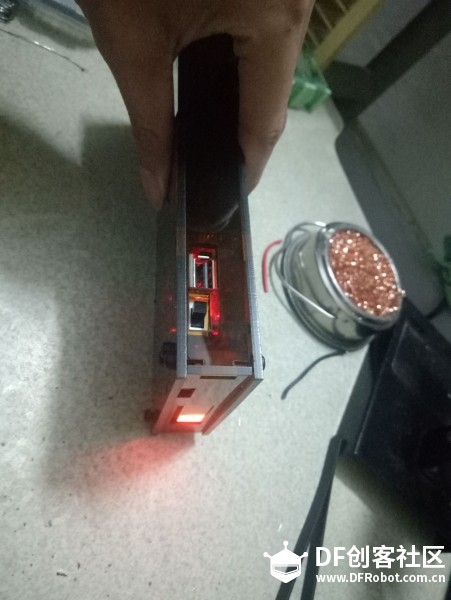

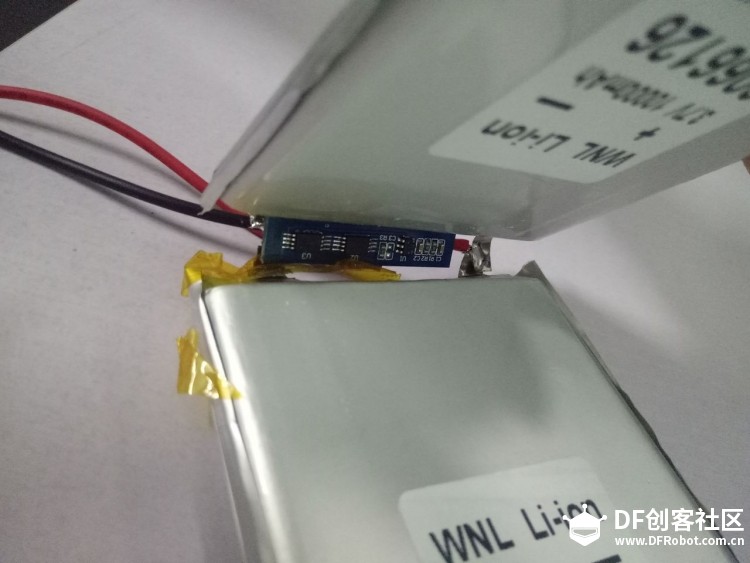

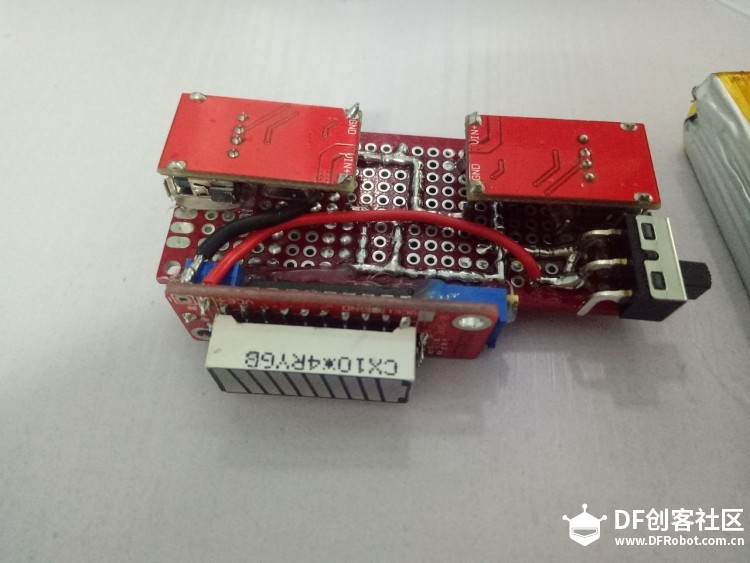

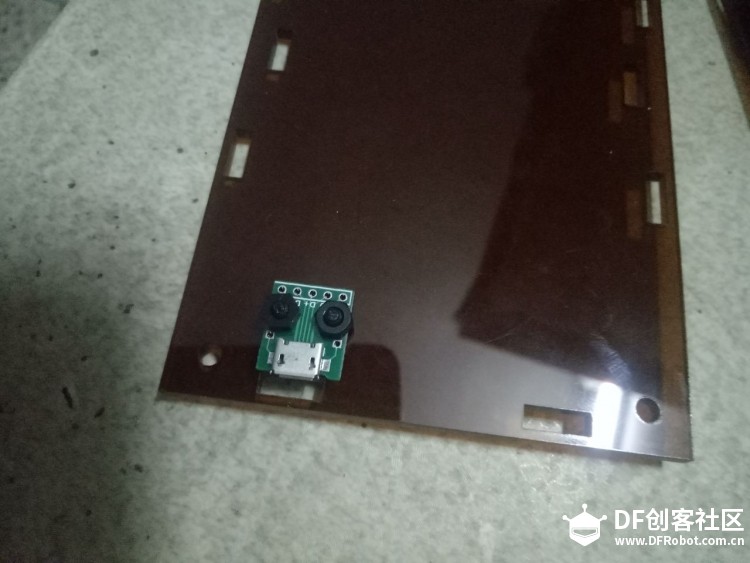

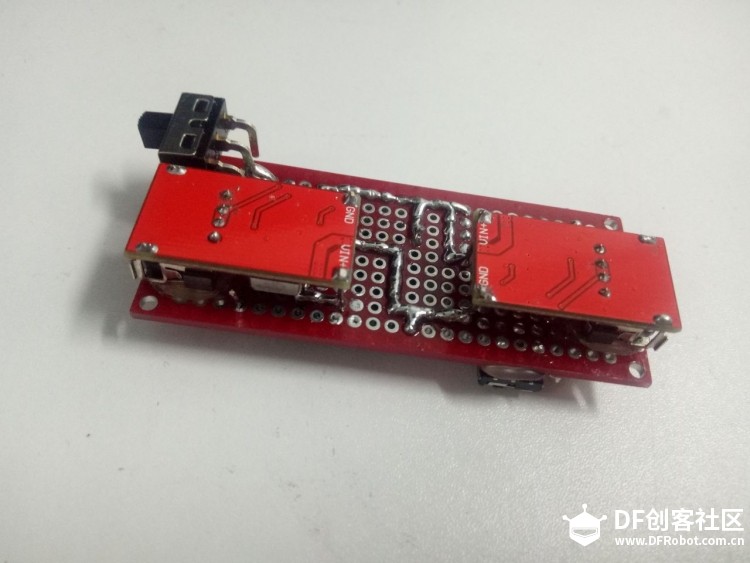

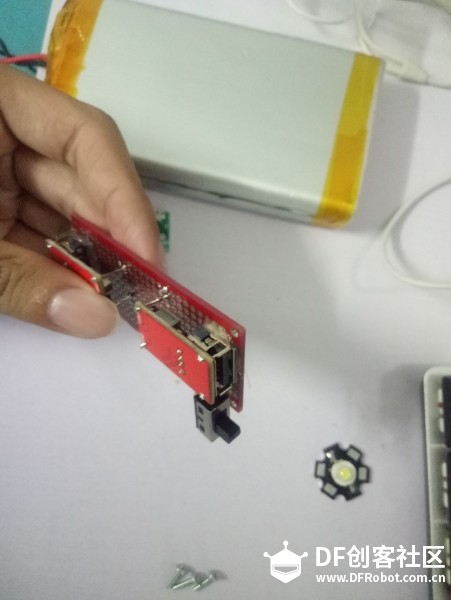

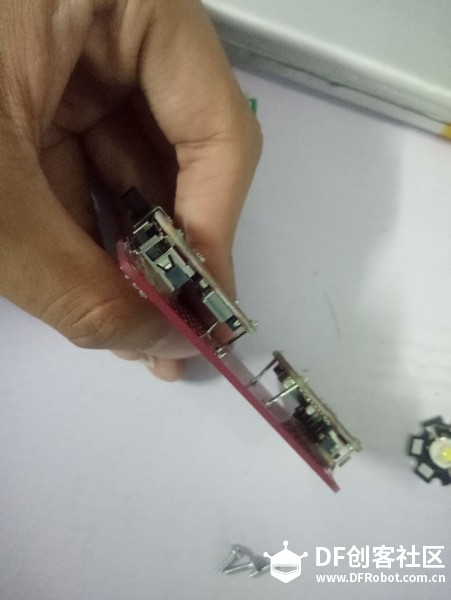

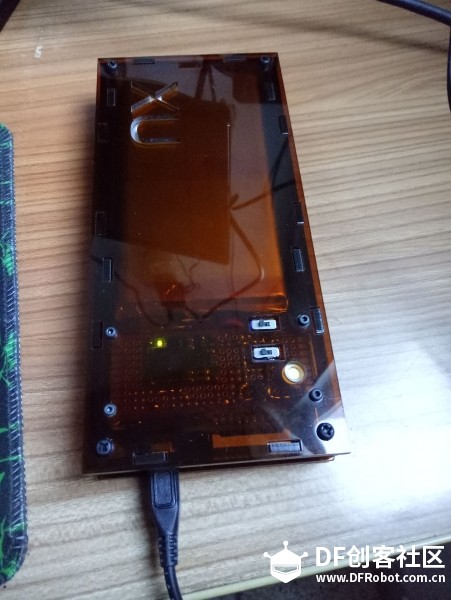

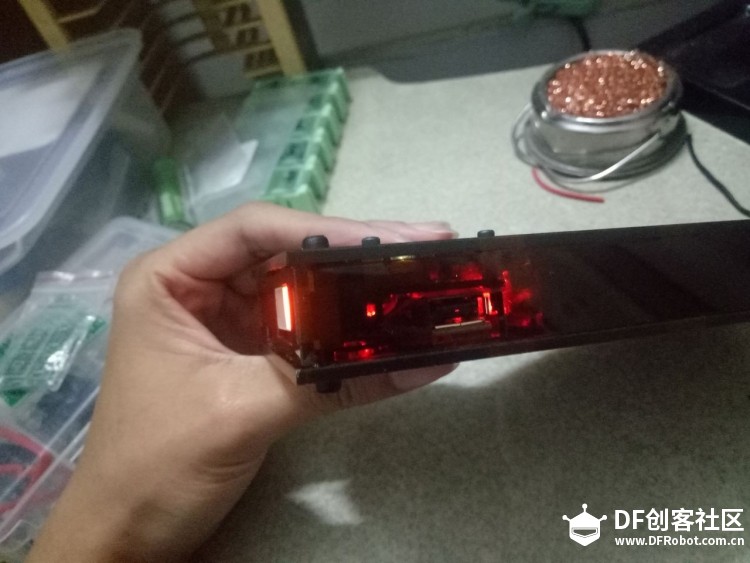

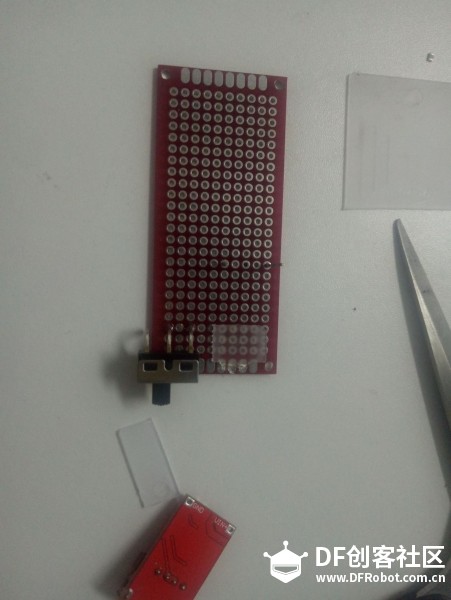

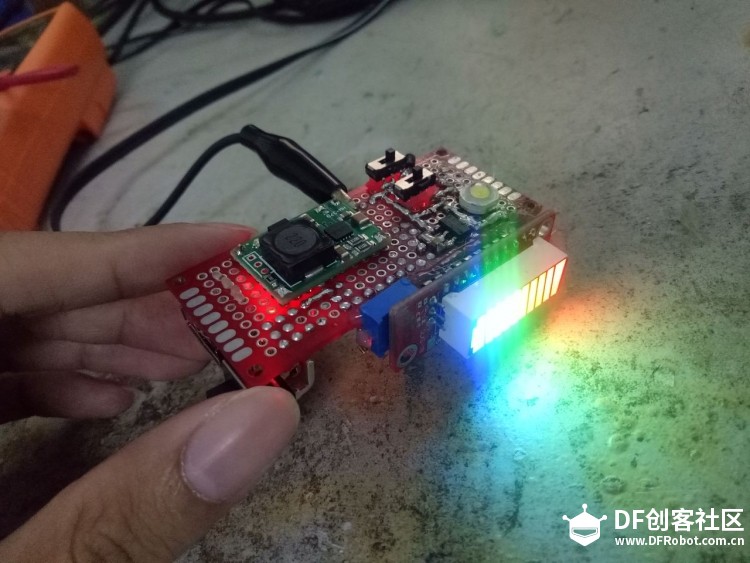

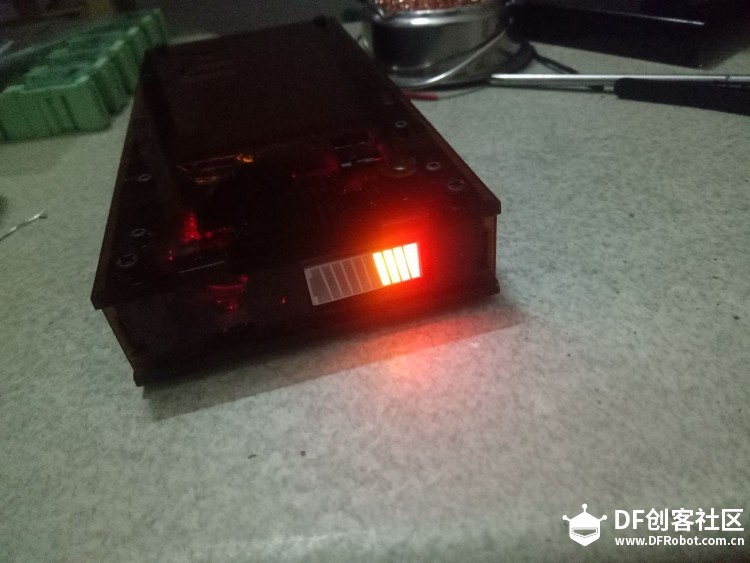

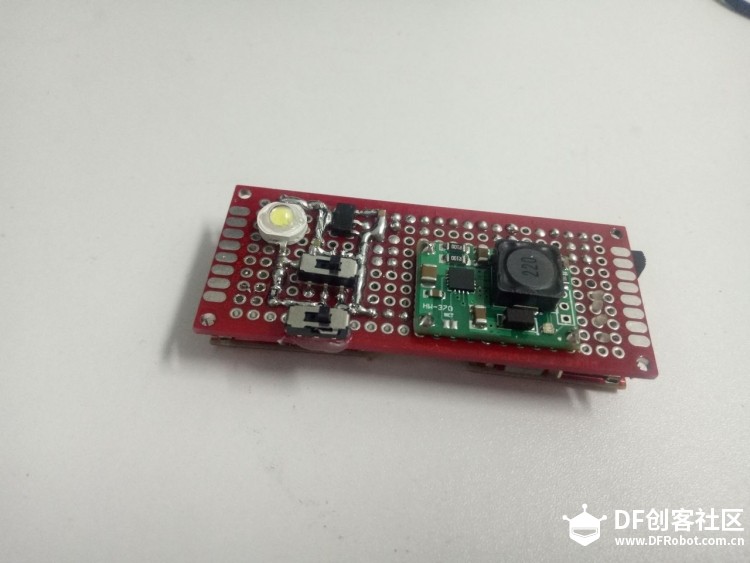

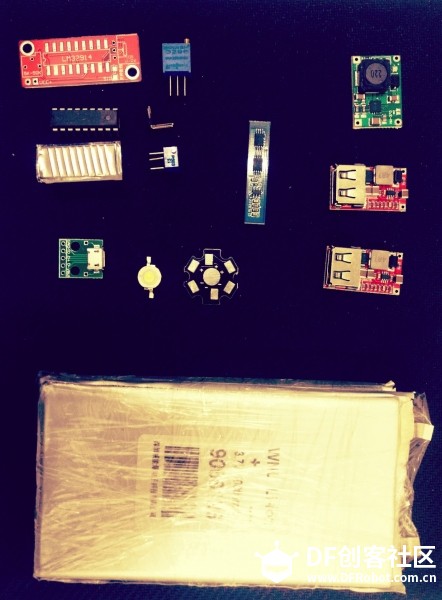

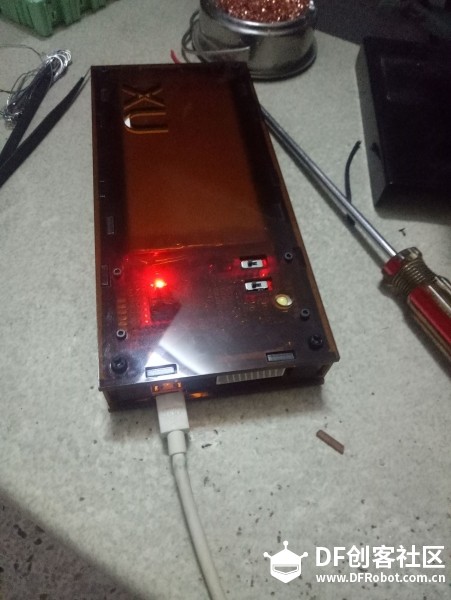

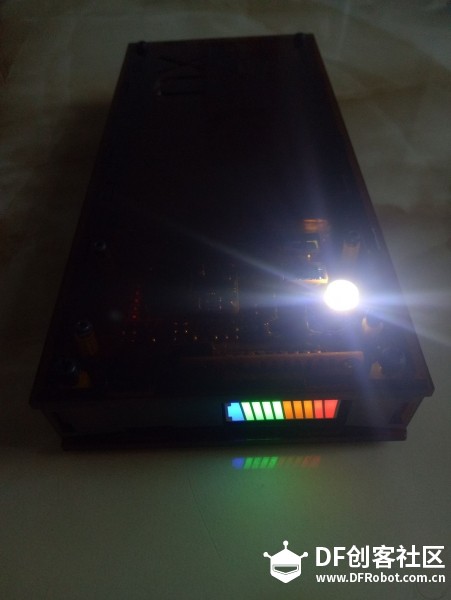

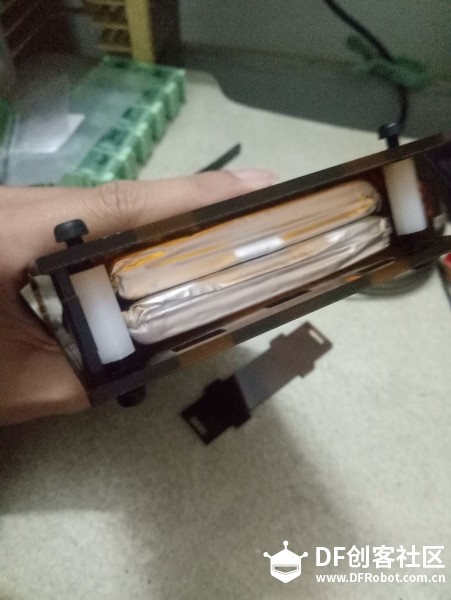

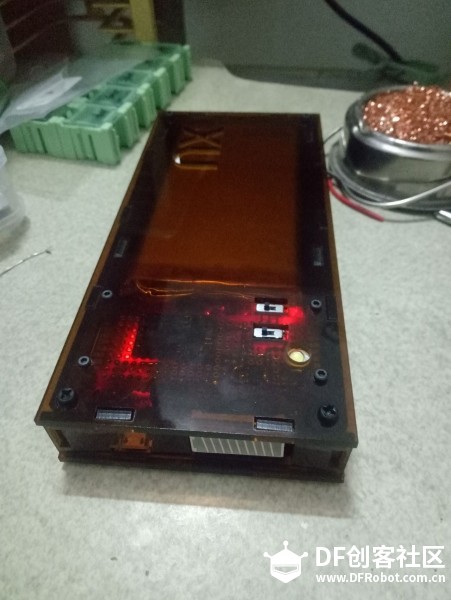

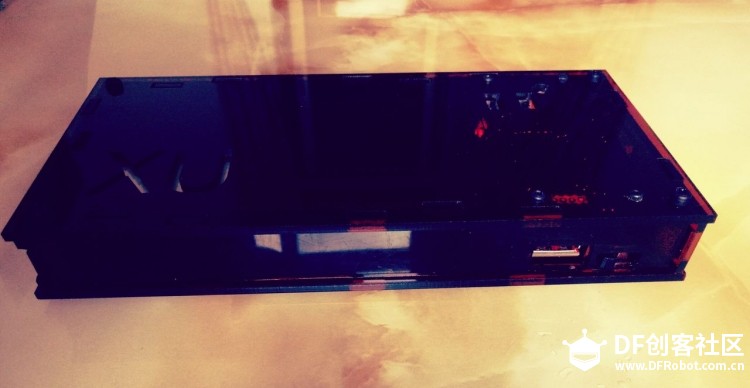

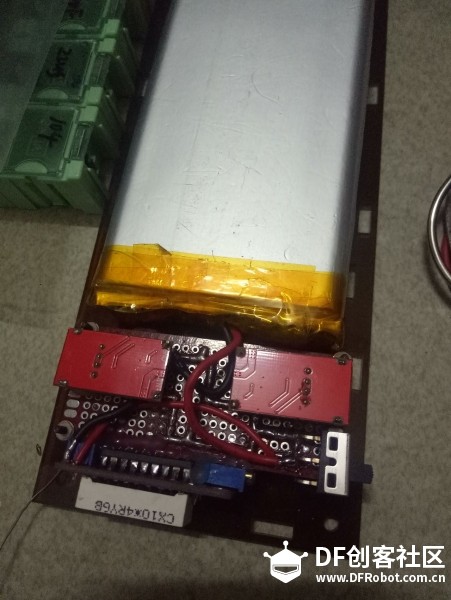

 充电宝有三个接口，分别是：两个能同时输出3A电流的USB和一个12W充电的micro usb 比起一般充电宝输出能力大且充电速度快很多 上面还有3个开关，分别控制电量显示，usb输出和1W的LED的开关（亮瞎眼） ！！！电量显示由10格4色电瓶显示! 该充电宝采用2个1Wmah的聚合物锂电池串联而成，然后进行降压供电，充电方面用的是TP5110，能同时对两串电池进行充电 那么这样一个充电宝怎么制作呢   物料清单 1.10000mah电池 2块 2.8.4V的电池保护板 1块 3.洞洞板3*7cm 1块 4.tp5110充电模块 1块 5.电量显示仪 一套（散装） 6.1W LED灯珠 1个 7.10Ω电阻（根据需要的灯珠亮度选择） 1个 8.usb转接板 1个 9.ams1117-3.3芯片 1个 10.msk-12D19拨动开关 2个 11.SS12D11拨动开关 1个 12.6-24V转5V降压模块（usb输出） 2个 13.M3*15尼龙柱4个 M3*8黑色尼龙圆头螺钉10个 M3黑色尼龙螺母2个 M2*14尼龙螺钉4个 M2*5*0.5垫片4个 M2尼龙螺母4个 14.导线若干 电路连接：  当然，还要事先有设计好的灰色半透亚克力板（还加了logo字样）和线尼龙螺丝螺母铜柱垫片   然后给电池焊上保护板，用隔热胶封起来   然后焊接电量显示板  再然后洞洞板上焊接一个开关和两个降压模块   再加上电量显示板，充电板和LED，开关和AMS1117+电容 降压电路    来看看效果（满电量）  这时候突然觉得这个电量显示好帅.........  最后来开始安装亚克力外壳了 首先将micro usb转接板用螺丝锁紧  然后之前焊接好的控制板也加上螺丝螺母铜柱，锁紧  加上电池 装上外壳，用双螺丝+铜柱，锁紧  大功告成     ------------------------------------------------------------------- 附件资料 1.CAD外壳图纸 2.AD电路连接图 3.电路连接图 4.物料清单 |
-
-
-
-
-
