🌱亲子共学：用Micro:bit+OBLOQ-IoT模块轻松实现物联网浇花

micro:bit从来到这个世界上，就是个古灵精怪的小创客，千变万化，这次要和DFRobot OBLOQ-IOT模块合作，变身物联网浇花神器了。

而且，超级简单，简单到丧心病狂。

项目提示：
本教程提供了从硬件准备，物联网平台设置，makecode程序，BXY（micropython）程序，Mind+程序，到手机APP控制完整的解决方案，同时还有扩展性，您可以在外壳设计，电子模块添加等方面发挥更多的创意。
希望这个项目，可以启发您在物联网+智慧农业，智慧校园等方面的创意。
教程较长，相当有料。;P

器材准备：A: Micro:bit+OBLOQ-IoT模块物联网浇花（完整版）
OBLOQ-IoT模块+Micro:bit玩物联网浇花图26

B:Micro:bit+OBLOQ-IoT模块物联网浇花（精简版）适用已有micro:bit主板的伙伴

OBLOQ-IoT模块+Micro:bit玩物联网浇花图27

C： Micro:bit物联网基础套装适用已有土壤湿度传感器和小舵机的伙伴
OBLOQ-IoT模块+Micro:bit玩物联网浇花图28

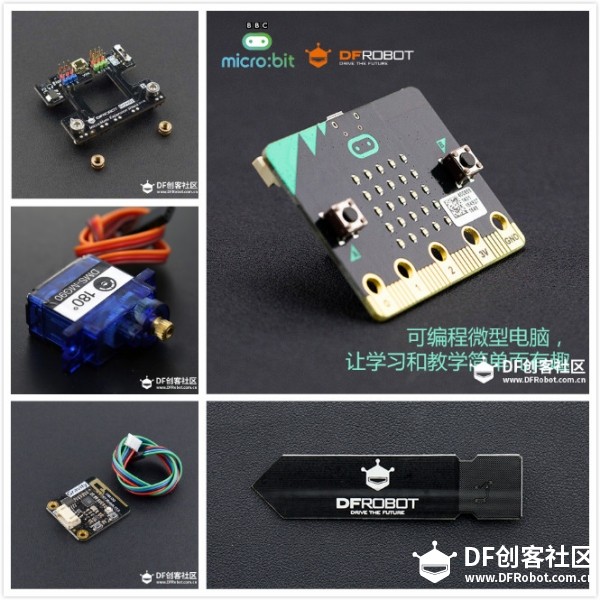

配件清单如下：

1、Gravity: UART OBLOQ - IoT物联网模块
2、Micro:Mate—最小的micro:bit多功能I/O扩展板
3、micro:bit 编程入门开发板
4、DMS-MG90 金属9g舵机 (1.8Kg)
5、一个水瓶，一段软管，或者就是护士给你一个打点滴用的药瓶和输液管。
6、还有一个重要的，电容式土壤湿度传感器，有没有感觉很漂亮，象一把剑。

亲子讨论：
在做这个小项目时，我家的小创客朱铭德也参与进来了，当我要找点滴瓶子时，他就问，是不是要做自动浇花，这小子，读过狄老师用吴凌可做物联网浇花的教程。https://mp.weixin.qq.com/s/YupIN9GyKmgZ00ImVVxxgw

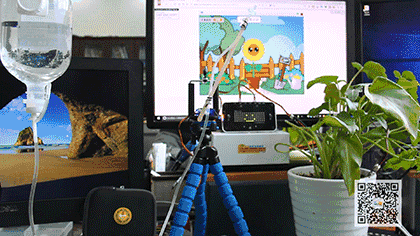

借狄老师动图一张。（版权属于狄老师。）

OBLOQ-IoT模块+Micro:bit玩物联网浇花图17

对了，就是要学狄老师的奇思妙想。
他又说，用micro:bit做成自动浇花不就行了吗，为什么还要物联网呢。
其实，这个小项目真是高射炮打蚊子，纯属装X，不过别的开源硬件都物联网浇花了，咱家这可爱的小bit也要玩物联网浇花，不用水泵，不用继电器，方便小创客学习。

看来，是时候让他读读夏青老师的文章了。
OBLOQ-IoT模块+Micro:bit玩物联网浇花图2

自动浇花略过（此处省略200字及若干张图，还可再写个帖子凑数

）。

物联网浇花，走起。
OBLOQ-IoT模块+Micro:bit玩物联网浇花图3

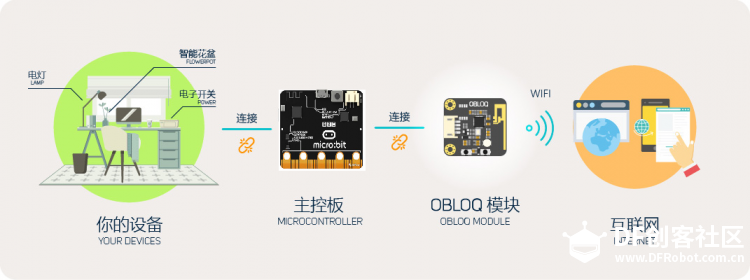

物联网是将嵌入式系统技术、移动技术、网页技术全都融合在一起的，其发展的灵魂是以用户体验为核心，特点是与硬件、网络、平台、服务等完全不同的产业领域的相关者直接合作或者融合。

目前国内外已有多个成熟物联网平台，但绝大部分物联网平台都是面向专业开发人员，操作复杂，上手困难。DF推出了OBLOQ物联网模块，搭配DFRobot自有的物联网平台，大大降低了物联网的使用门槛。无需复杂的基础知识，就能迅速搭建出一套物联网应用。

OBLOQ串口转WIFI物联网模块，用以接收和发送物联网信息。模块尺寸紧凑，价格低，接口简单，即插即用，适用于3.3V~5V的控制系统。Obloq模块配套DFRobot EASY-IoT物联网平台

OBLOQ-IoT模块+Micro:bit玩物联网浇花图4

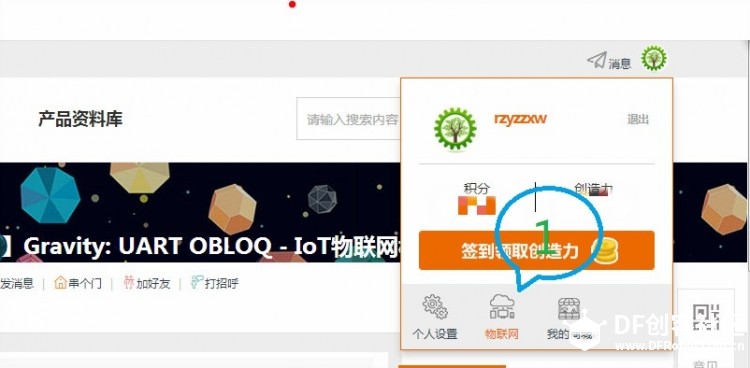

1、进入物联网

OBLOQ-IoT模块+Micro:bit玩物联网浇花图5

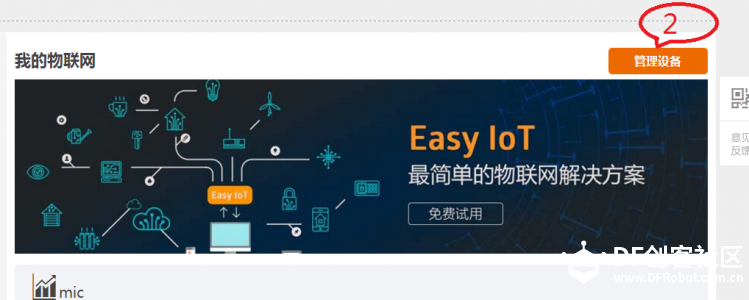

OBLOQ-IoT模块+Micro:bit玩物联网浇花图6

也可以直接进入 DF的物联网平台。Obloq模块配套DFRobot EASY-IoT物联网平台https://iot.dfrobot.com.cn/

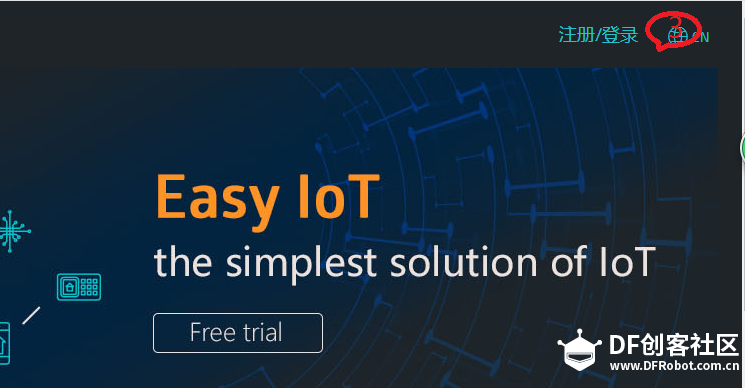

OBLOQ-IoT模块+Micro:bit玩物联网浇花图7

2.注册与登陆（下面一部分抄陈大师的。）
首次打开物联网平台后先进行用户注册，完成注册后，登陆平台（具体操作见）。首次登陆后界面是这样子的如下图：

3.查看并记录Iot_id和Iot_pwd

在这里我们需要记住Iot_id和Iot_pwd的内容，点击“重新生成”后面的眼睛，就可以显示对应的字符数据。

4.添加设备记录Topic

点击“添加新设备”按钮创建一个新设备，并记录下该设备的Topic。如下图所示。

至此，物联网平台设置工作到此结束。（抄到这里。;P）

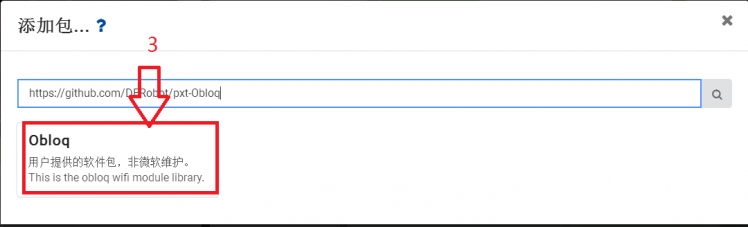

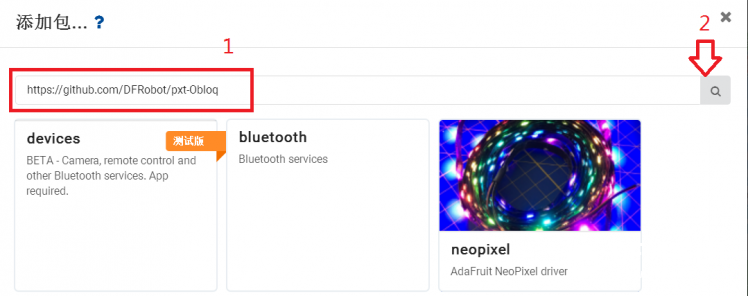

5、进入https://makecode.microbit.org/---高级---添加软件包---输入网址https://github.com/DFRobot/pxt-Obloq---添加OBLOQ软件包

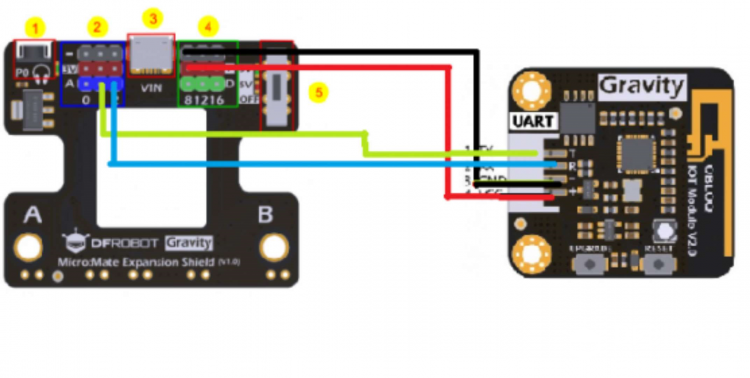

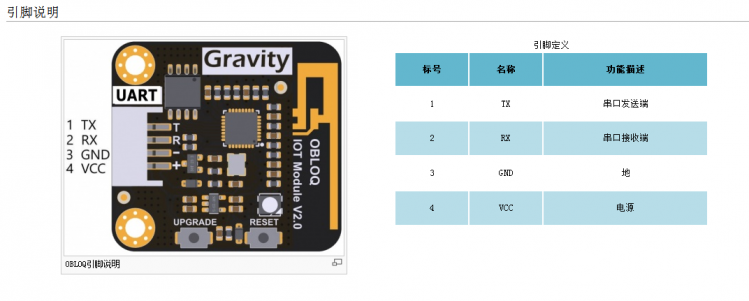

6、接线,将microbit的串口与Obloq连接（p2 tx连rx，p1 rx连tx）。

VCC接3.3和5V都行的。

用充电宝或者电源适配器供电到扩展板，我把舵机接p12，供电开关切换到5V。

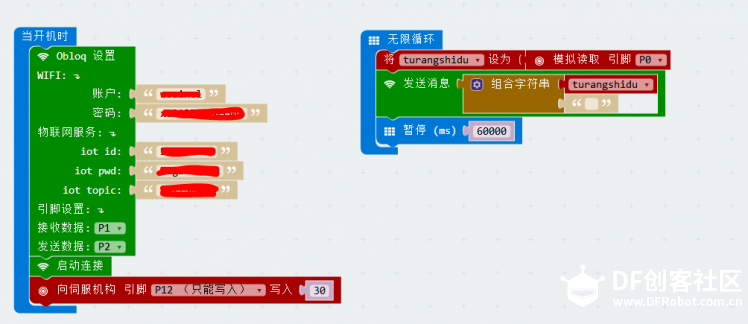

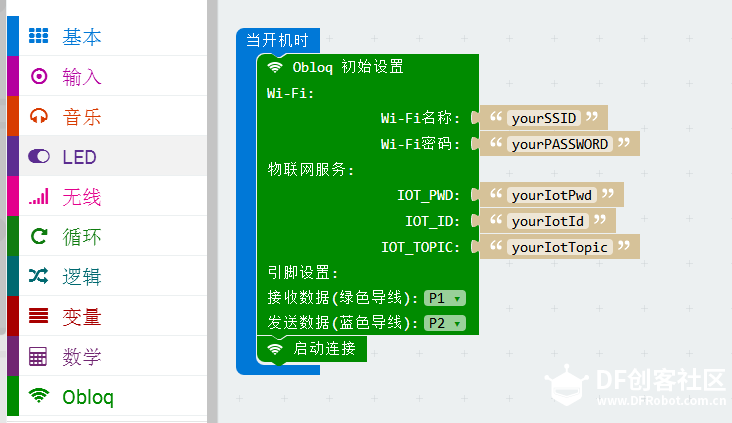

7、编程

开机时连接启动物联网，并将土壤湿度传感器的值上传物联网平台。（用于测试，时间设为一分钟，实用时可以延长。）

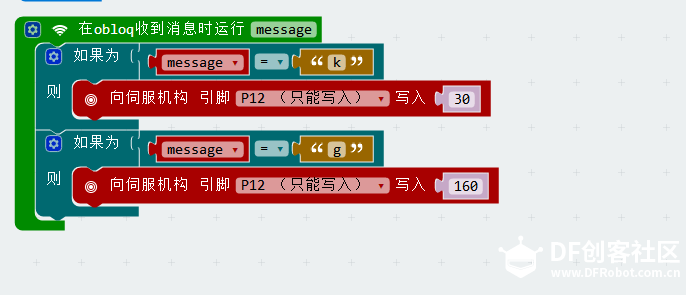

在平台上（可以电脑，也可用手机）发送指令，bit接收到指令后控制舵机角度。

8、测试

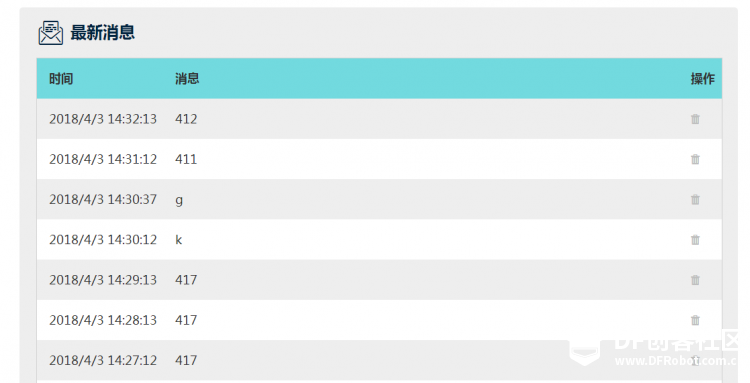

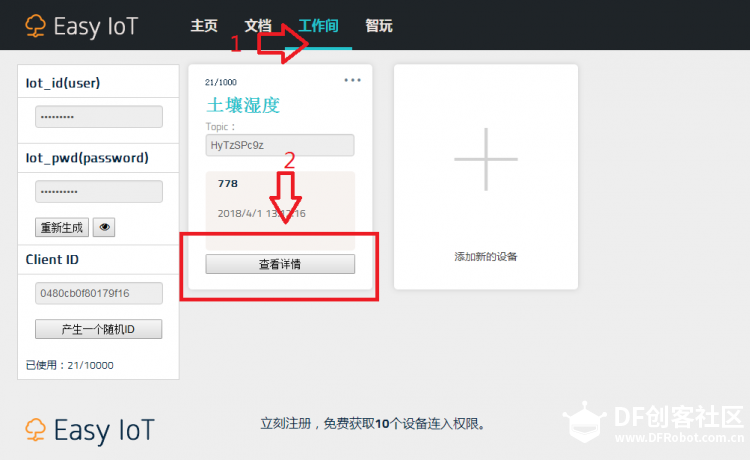

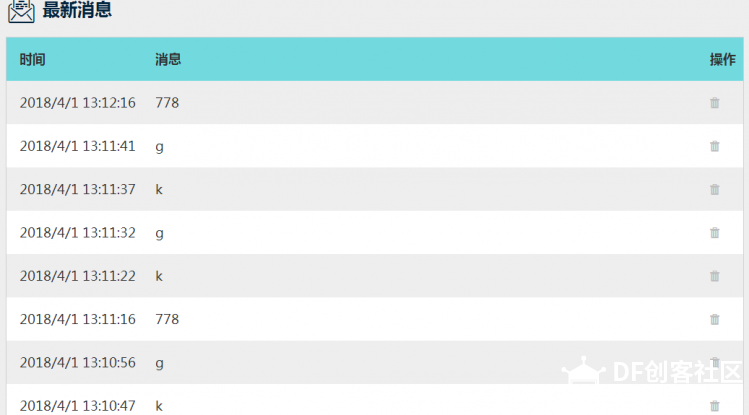

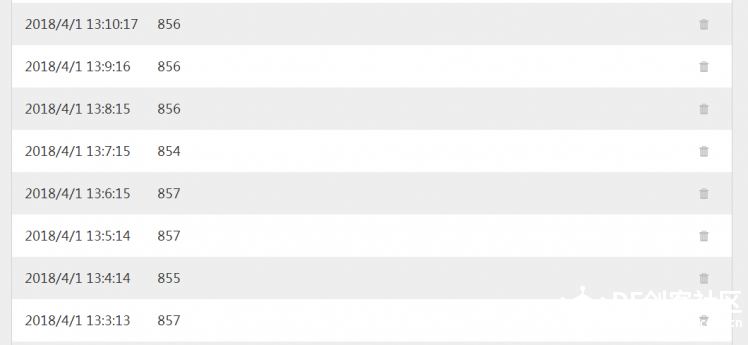

查看平台数据，用pc或手机登录物联网平台DFRobot EASY-IoT物联网平台 https://iot.dfrobot.com.cn/，进入个人工作间。

查看详情。

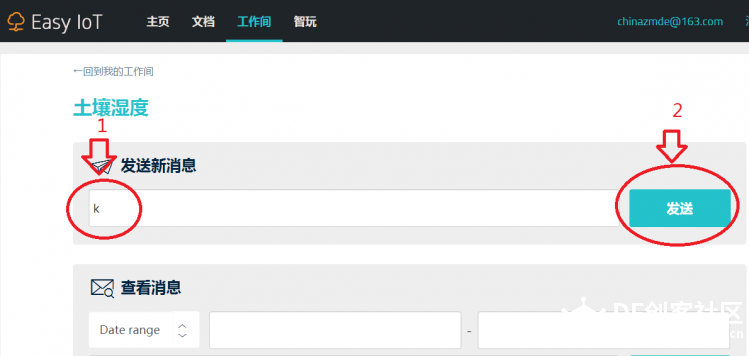

平台向浇花系统发送指令

bit接收到指令k后控制舵机运动角度，开始浇花。

bit接收到指令g后控制舵机运动角度，开始浇花。

（以上测试是没有浇花的测试）

特别提醒：现在IOT功能DF做了点小限制，从服务器接收数据时没有时间间隔的，但是发送数据的话，最快5秒钟发送一条。

所以不要发送太快哦，太快就会接收不到并且有假死的症状了。这时就只能断电后重新给扩展板供电再次接入wifi了。

9、测试视频。

具体制作过程可以参考狄老师教程。

这里不再啰嗦了呢。

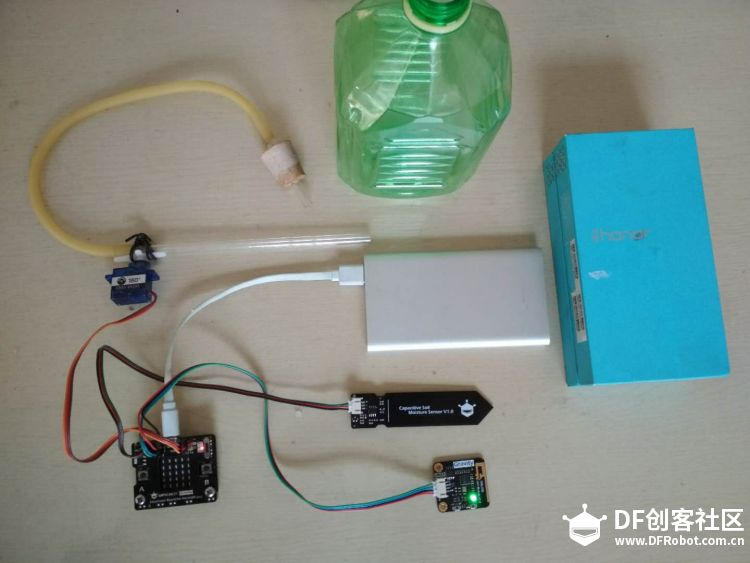

我用了从实验室拿的胶塞和玻璃管来做了，比狄老师的成本高了许多。

玻璃管太重，后来换成了台萌的吸管了。

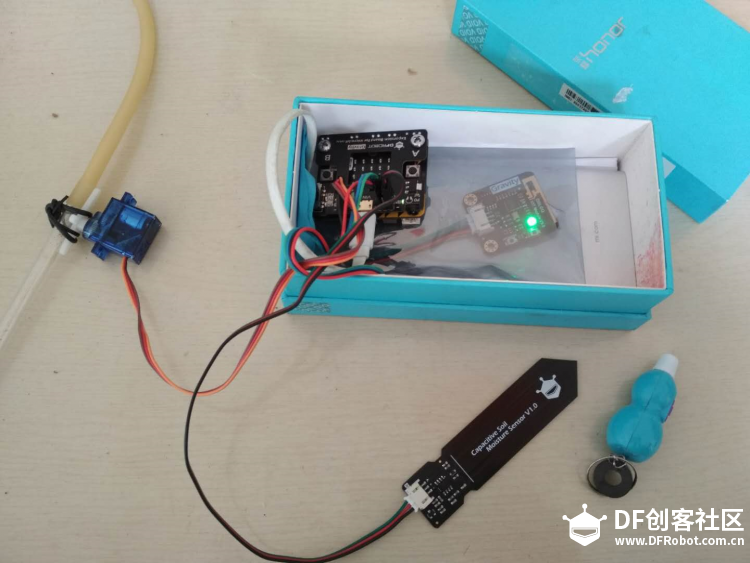

装盒子里，我可不想bit让水浇了。

土壤湿度传感器也保护下。

这盆吊兰本来不旱，不过浇一会，数据还是有了变化。

变小了。

对比干燥时的数据700+（前几天测过），变小了很多。

用手机控制下试试，也很棒哦。

这样在外出时，就可以随时查看花宝宝是否缺水。

如果缺水了，就发个命令过去吧。

妈妈再也不怕花宝宝口渴了。

在后面有一个教程，写和是用手机APP来控制micro:bit物联网硬件---用App控制Micro:bit物联网小风扇。

您可以把这个浇花改成用手机APP控制。是不是可以更厉害啊。

我们的QQ群号码：484477101（中小学microbit课堂教学群）

以下为4月25日更新。

下面程序是进行的是BXY+Obloq-IoT物联网双向数据传输测试。
这里可以实现多个IOT_TOPIC的数据接收和发送，那么，用一个IOT_TOPIC接收土壤温度数据，一个IOT_TOPIC控制舵机浇花，将会变得轻松，物联网远程浇花也可以用APP实现了。:victory:
参考帖子：BXY+Obloq-IoT物联网（+App）双向数据传输测试，浇花也可用APP...
https://mc.dfrobot.com.cn/thread-36861-1-1.html
(出处: DF创客社区 - 分享创造的喜悦)

App设置参考教程：
使用手机app与Easy Iot物联网平台进行通讯和用App控制Micro:bit物联网小风扇。

物联网浇花测试例程：p0 土壤温度传感器对应IOT_TOPIC1，采集数据时间为10秒一次，建议使用时增长一些。p12 舵机，对应IOT_TOPIC2，发送1、0控制舵机动作，合适度数请根据实际情况调整。
[mw_shl_code=python,true]from microbit import *
import Obloq

pin12.set_analog_period(20)

SERVER= "iot.dfrobot.com.cn"
PORT= "1883"
SSID= "woaixcl"
PASSWORD = "xcl13703403503"
IOT_ID = "H1-YrdHhvf"
IOT_PWD = "SyMYSdB3wz"
IOT_TOPIC1 = "SkneZ4pRM"
IOT_TOPIC2 = "r1NWwN23z"

uart.init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin2, rx=pin1)

def ConnectWifi():
  while Obloq.connectWifi(SSID,PASSWORD,10000) != True:
display.show(".")
  display.scroll(Obloq.ifconfig()) #设置MQTT的回调函数
def event(e,param):
  if e == "MqttConneted":#MQTT连接成功
display.scroll("OK")
  if e == IOT_TOPIC2:#收到了订阅的topic2的信息
display.scroll(param)#显示订阅topic2信息
if param == "1":
   pin12.write_analog((0.5 + 180/90)*1023/20)
if param == "0":
   pin12.write_analog((0.5 + 90/90)*1023/20)
  if e == "SubOk":#订阅成功
display.scroll("OK")
ConnectWifi()
#初始化MQTT的配置
Obloq.mqttSet(event,SERVER,PORT)
#连接MQTT
Obloq.connectMqtt(IOT_ID,IOT_PWD)
Obloq.subTopic(IOT_TOPIC2)#订阅Topoic2
while True:
  val = pin0.read_analog()
  sleep(10000)
  #向服务器的IOT_TOPIC1发送
  Obloq.pubLish(IOT_TOPIC1,str(val))[/mw_shl_code]
注意1、改成自己的信息。

  注意2、修改合适的舵机度数（不建议用两个0，180极值，例如30-150度之间，这样减少舵机抖动。）

  如果舵机不能运行，请看是不是少了第4行。
  pin12.set_analog_period(20)
  大圣老师进行了App查看数据并控制舵机运行测试（具体舵机度数以自己实测为准）。

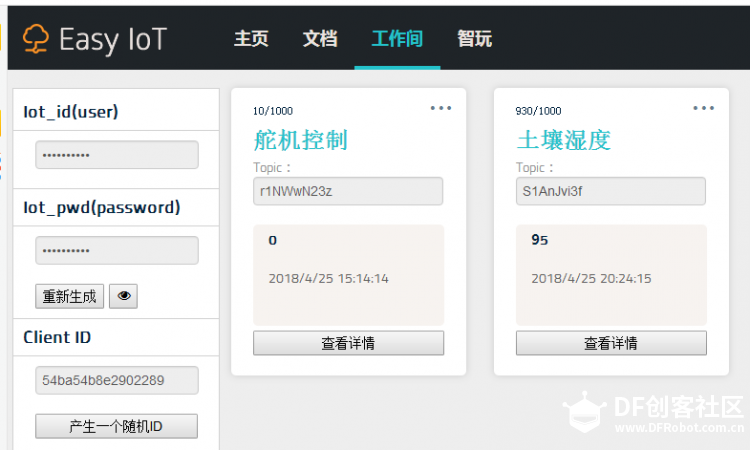

1、物联网平台设置：
OBLOQ-IoT模块+Micro:bit玩物联网浇花图23

2、Mqtt Buddy APP （安卓端点击下载）
打开软件，默认有两个官方示例，不用管（也可长按删除），点右上角”+“ 新增设备。

3、设置参数：
3.1按照easyiot的设置填写：
NAME和ADDRESS是物联网服务器地址，填 iot.dfrobot.com.cn
PORT填： 1883
USERNAME和USERPASS是物联网分配的用户名和密码，点击easyiot网站上的小眼睛，然后对应填写即可完成
填写完毕点击软件里面的CREATE按钮确定。

3.2如下图出现一个新设备，点击进入设置

3.3如下为设备界面，右上角连接服务器显示为蓝色即表示连接到了服务器（若没有亮需检查前一步的设置）。
确定连接好之后点击右上角的”+“添加通信设备

3.4选择通信按钮的形式，我们选择先选择一个BUTTON（按钮），用来控制设备

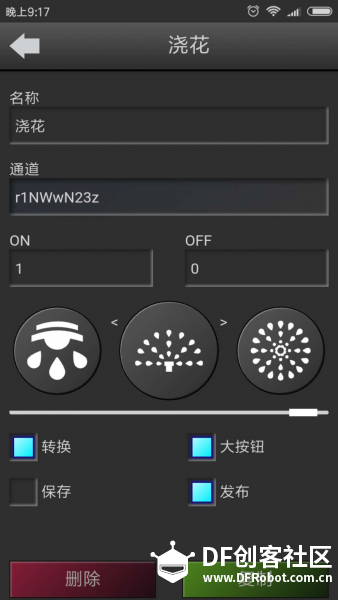

3.5 topic从easyiot网站上填写成相同的：
OBLOQ-IoT模块+Micro:bit玩物联网浇花图25

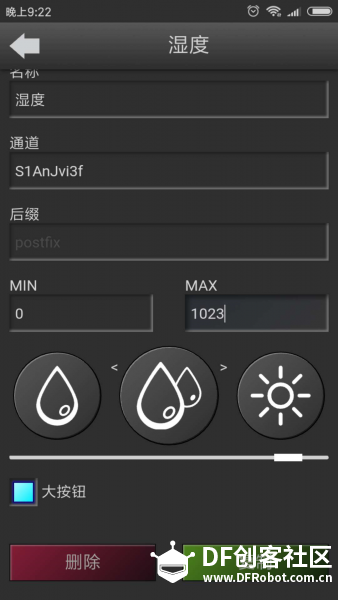

3.6再添加一个传感器按钮。
OBLOQ-IoT模块+Micro:bit玩物联网浇花图24

5月14日更新：程序更新一下哈。DF的BXY其实出的有自己的伺服机构模块的。所以改一下，更好理解。如果要详细了解，可以参考下面帖子。
玩转micro:bit-用BXY控制小舵机、360舵机和带驱动N20电机

[mw_shl_code=python,true]from microbit import *
import Obloq
import Servo

sv=Servo(pin12)

SERVER= "iot.dfrobot.com.cn"
PORT= "1883"
SSID= "woaixcl"
PASSWORD = "xcl13703403503"
IOT_ID = "H1-YrdHhvf"
IOT_PWD = "SyMYSdB3wz"
IOT_TOPIC1 = "SkneZ4pRM"
IOT_TOPIC2 = "r1NWwN23z"

uart.init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin2, rx=pin1)

def ConnectWifi():
  while Obloq.connectWifi(SSID,PASSWORD,10000) != True:
display.show(".")
  display.scroll(Obloq.ifconfig()) #设置MQTT的回调函数
def event(e,param):
  if e == "MqttConneted":#MQTT连接成功
display.scroll("OK")
  if e == IOT_TOPIC2:#收到了订阅的topic2的信息
display.scroll(param)#显示订阅topic2信息
if param == "1":
   sv.angle(170)
if param == "0":
   sv.angle(90)
  if e == "SubOk":#订阅成功
display.scroll("OK")
ConnectWifi()
#初始化MQTT的配置
Obloq.mqttSet(event,SERVER,PORT)
#连接MQTT
Obloq.connectMqtt(IOT_ID,IOT_PWD)
Obloq.subTopic(IOT_TOPIC2)#订阅Topoic2
while True:
  val = pin0.read_analog()
  sleep(10000)
  #向服务器的IOT_TOPIC1发送
  Obloq.pubLish(IOT_TOPIC1,str(val))[/mw_shl_code]

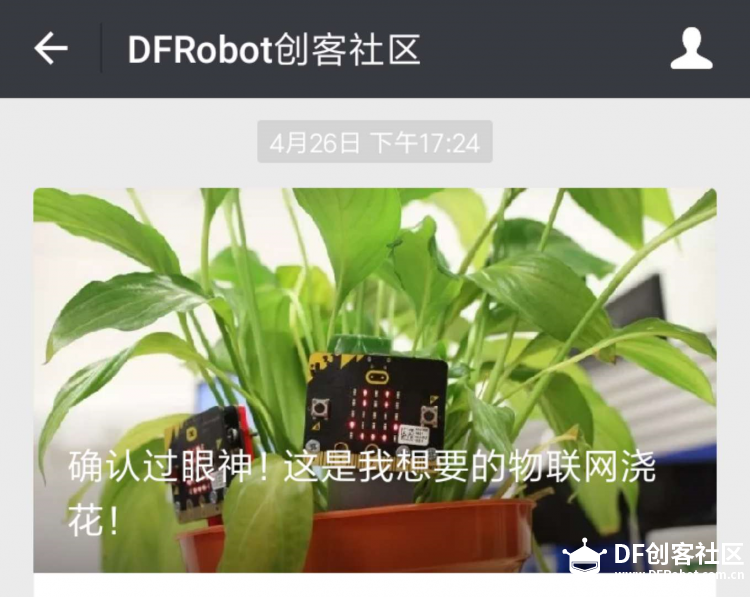

哈哈，确认过眼神！这是我想要的物联网浇花！
OBLOQ-IoT模块+Micro:bit玩物联网浇花图30

哈哈，要不要也来个玩玩。
OBLOQ-IoT模块+Micro:bit玩物联网浇花图29

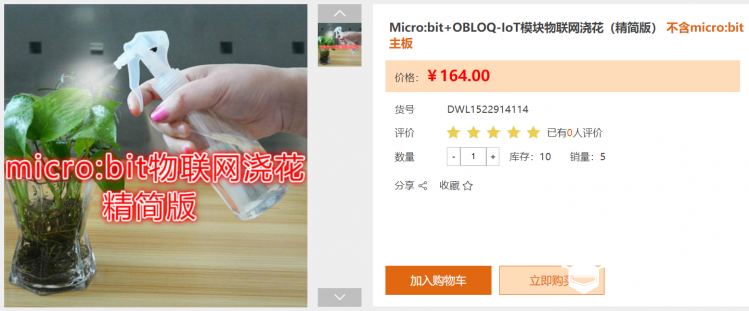

精简版购买链接：Micro:bit+OBLOQ-IoT模块物联网浇花（精简版）

哇，让我们一起轻松玩转物联网吧。

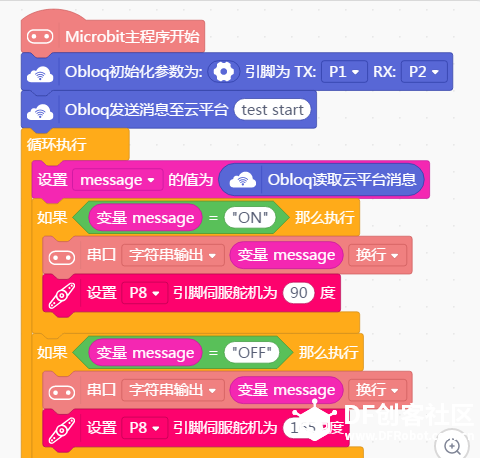

6月20日更新：Mind+也能玩物联网浇花。
内容参考另一个帖子：
用Mind+做物联网浇花，小朋友也可以玩

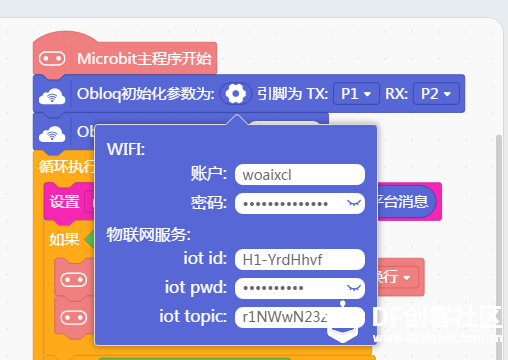

OBLOQ-IoT模块+Micro:bit玩物联网浇花图32

6月21日更新：
自己写个APP来浇花，参考下面的帖子：
这个不能算物联网应用，不过写个APP简单用一下，也是挺好玩的。

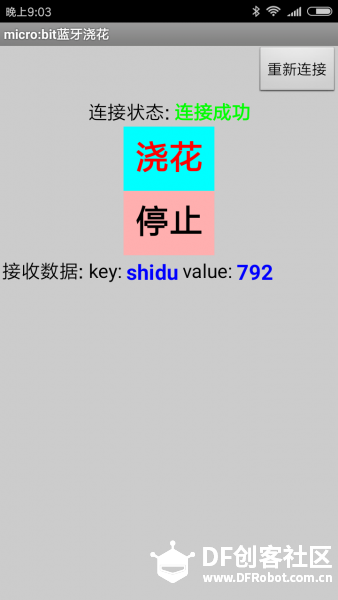

玩转micro:bit-手机APP+bit蓝牙通信浇花
https://mc.dfrobot.com.cn/thread-37517-1-1.html
(出处: DF创客社区 - 分享创造的喜悦)
OBLOQ-IoT模块+Micro:bit玩物联网浇花图35

2018,7,22,更新

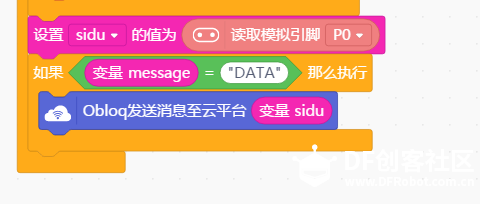

1、前面的数据处理方式还有需要优化的地方，DF现在第个设备只给了1000条数据量，不节约使用，很快就会用完的。
这次参加了物联网比赛，学到了新的方法，在需要采集土壤湿度数据时发送指令时才采集，这样可以节约宝贵的数据资源。
2、3D外壳也做了一个，有喜欢的拿去。附件中有。
OBLOQ-IoT模块+Micro:bit玩物联网浇花图36
