如何用ESP8266/8285做一个WIFI广告机（虚拟WiFi）

准备工作

   准备一个深圳四博智联科技有限公司的ESP-F 模组。或者四博智联科技的NODEMCU

        当我们拿到ESP-F模块后，可以按照以下接线进行测试：

   即 VCC、EN 接 3.3v、GPIO15 GND 接地、模块的 TX、RX 接串口工具的 RX、TX、RST 引脚低电平复位，不需要的IO脚位可以悬空、如果要下载模块里面的固件请把GPIO0做拉低处理（温馨提示：如果您购买的是 ESP-01S/M/F1/F2 只需要接VCC GND RX TX 既可正常工作）。如果您购买的是 ESP-01 模块只需要把 CH-PD 接到 VCC 上。其他的按照下图接线即可(没有的 IO口可以不接)。

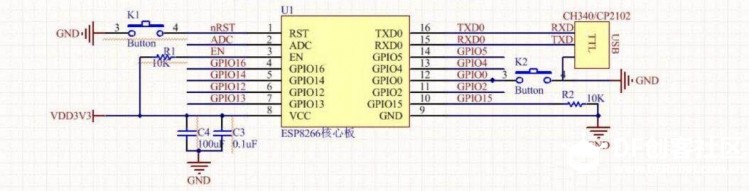

       接线如下：

                                                                             图1.1

测试

      在按照1.1接线完成后，请详细检查电路，确认没有问题请打开串口调试助手选择对应的COM口，配置模式为波特率：115200、数据位： 8 校验位：none   停止位：1 流控：none

配置信息如下：

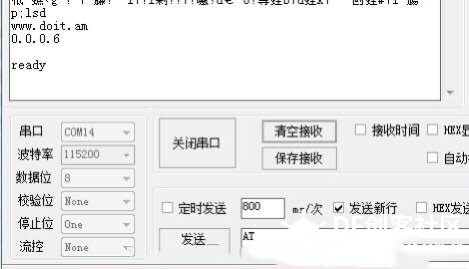

      确认没有问题请按一下K1按键RST复位键（300m左右的低电平），打印信息如下：

显示 ready 证明启动正常。

常用工具下载连接：http://pan.baidu.com/s/1geBkYDd

常见问题：

          1、按键没有反映

          （1）请检查模组供电电源是不是3.3V/800ma的电源；

          （2）请检查一下TX和RX是不是接错位置；

          （3）检查一下端口号选择是否正确，有没有关闭串口调试助手的端口。

        2、按键全是乱码

          （1）请和模组厂家确定模块的波特率是多少;

          （2）请检查和模组通信的USB转TTL是不是兼容性问题，建议使用的是CH340和CP2102芯片做的USB转TTL.

          （3）请确定模组里面的程序是不是有问题。



配置Arduino文档说明：https://pan.baidu.com/s/1LO5VxX_s9hJhjgdrI1IIjA

在void RickRoll()函数中写入你要显示的名称

选择对应的开发板，点击上传

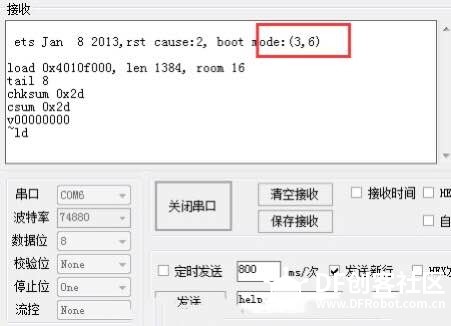

打开串口调试助手：

打印信息如下：

打开手机的WIFI你就可以看到你要显示的内容：

程序代码：https://pan.baidu.com/s/1HObJszvB39TfLFnmDDVW7w
