micro:bit篮球计分器
2018-07-162.1万
AI 快速预览详细

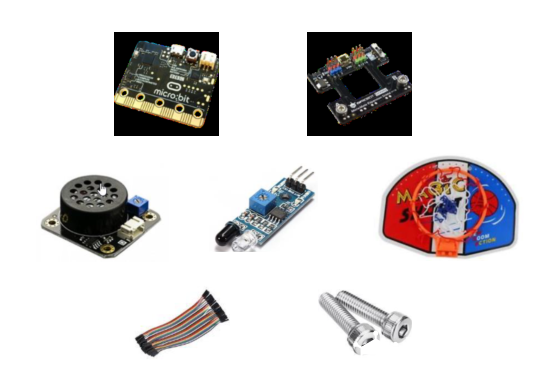

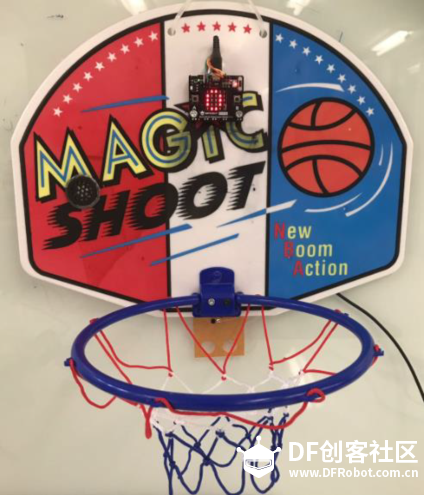

micro:bit篮球计分器是一个使用micro:bit、红外线传感器、Micro:Mate扩展板和Gravity数字扬声器模块等硬件制作的项目。它通过红外线传感器检测篮球进入篮筐，并计分并播放音乐。项目所需零件包括1个红外线传感器、1个micro:bit、1个Micro:Mate扩展板、1个Gravity数字扬声器模块、杜邦线和M4螺栓。当篮球框检测到球进入时，计一分并播放音乐。如果需要重设分数，可以按下按钮A。
|

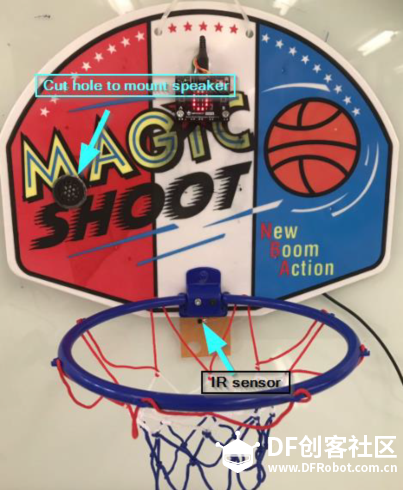

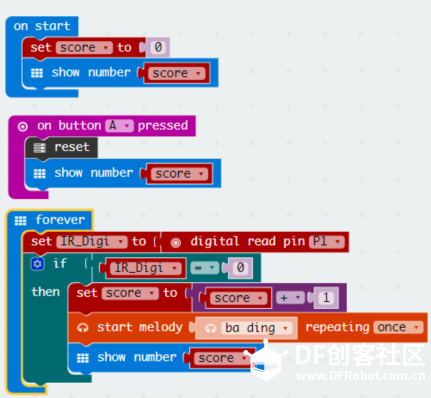

*项目作者：Mark NG  1个红外线传感器 杜邦线，篮球框 M4 20mm 螺栓 x2 （带螺母，用于安装micro:bit）   距离调整 **逆时针缩短距离 **顺时针增大距离 当此红外线传感器探测到范围内的障碍物时，它将输出低电平。 向红外LED挥动你的手。当你靠近它们时，红外接收器检测到障碍物，LED将点亮。 当篮球框检测到球进入时，将计一分，并播放音乐。 如果你想重设分数，可按下按钮A。 红外线传感器 Micro: Mate 接地 引脚1，黑色 VCC 引脚8，红色 (5V) OUT 引脚1，蓝色 数字扬声器 Micro: Mate 黑色 引脚0，黑色 红色 引脚0，红色 绿色 引脚0，蓝色   1、我选用了亚克力板并用2个螺丝和螺母固定好，还在其上面钻了2个5 mm的孔。 2、调整距离并测试范围。将红外线传感器弯曲90°。 3、将红外线传感器插入两个孔（侧视图）。 4、红外线传感器的后视图。 使用M4螺丝来替换 micro: mate 中使用的现有螺丝。由于螺丝比较长，方便把micro: bit和 Micro: Mate安装到板上。  即使规格说明其工作电压为3v到5v，但你会发现来自micro: bit的3v电压无法驱动此红外线传感器。 编程后，请记住将微型USB连接器连接到Micro: Mate的Vin，并将选择器开关切换到5V。  推荐阅读： |
