画图机器人
2018-07-198342
AI 快速预览详细
本教程介绍了如何制作一个画图机器人，包括所需的电子器材、Laserblock积木和工具。通过详细的步骤指导，您可以轻松完成这个项目。最终效果是一个能够通过旋钮控制绘画的机器人。难度等级适中，适合初学者学习编程和机械组装。
|

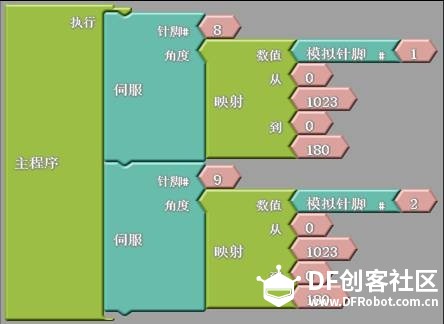

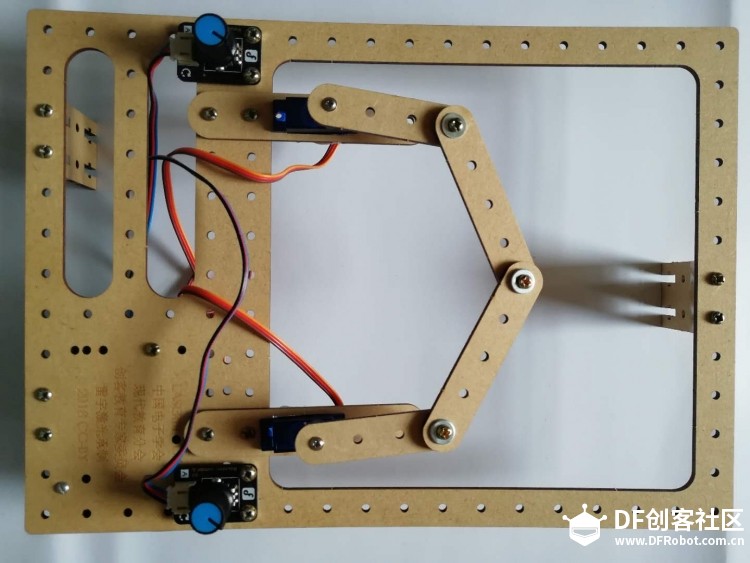

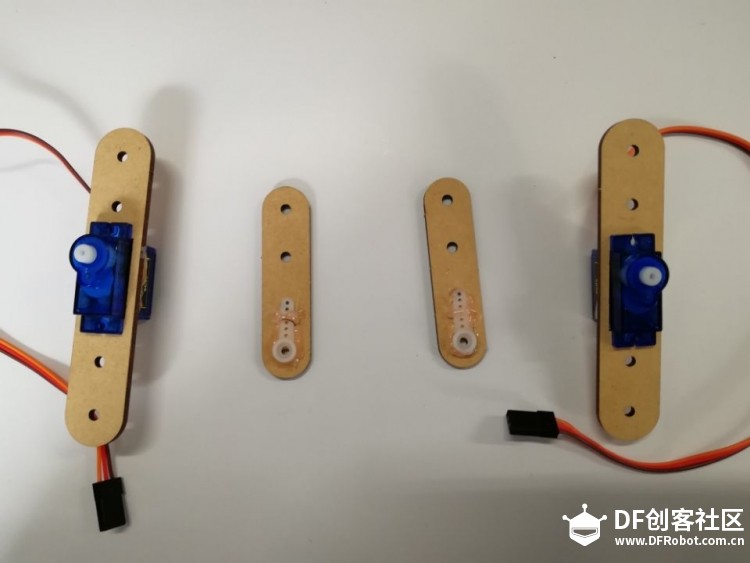

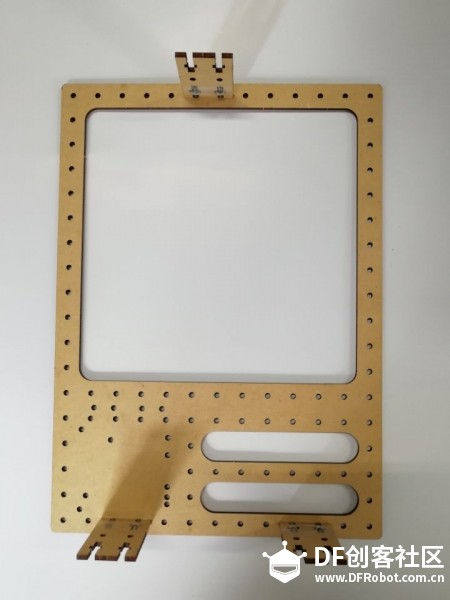

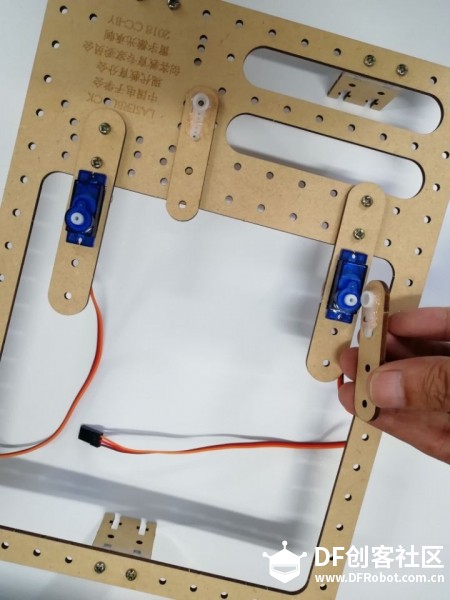

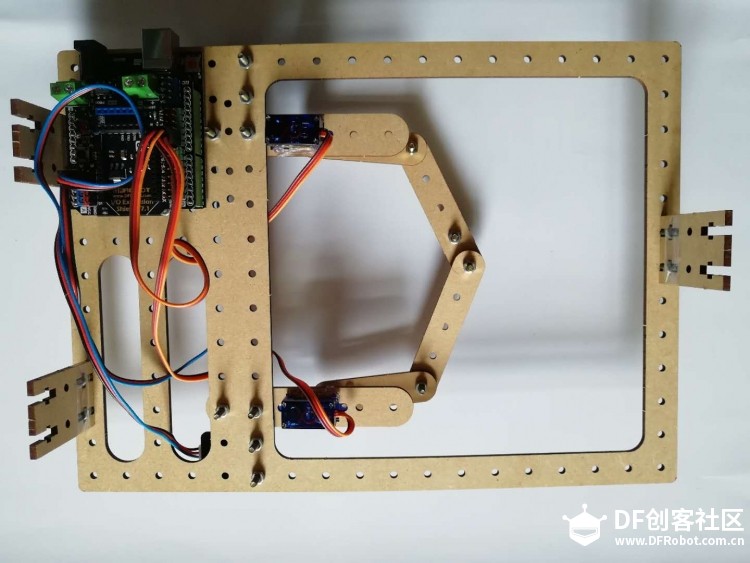

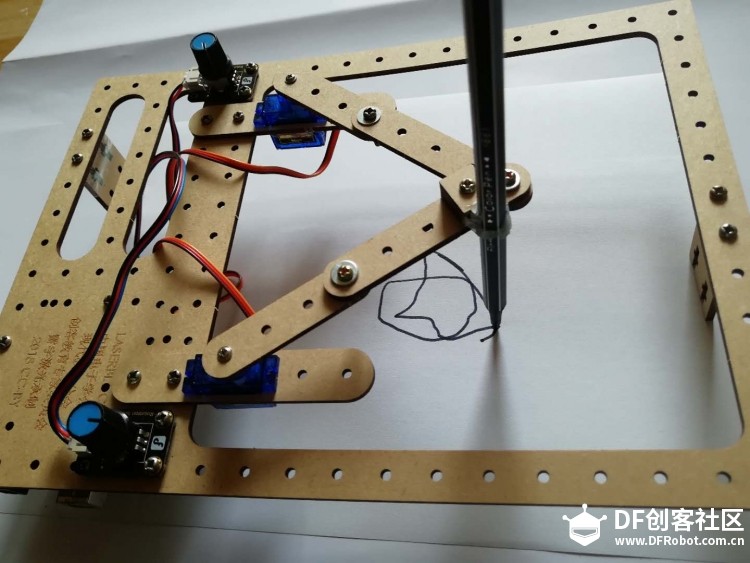

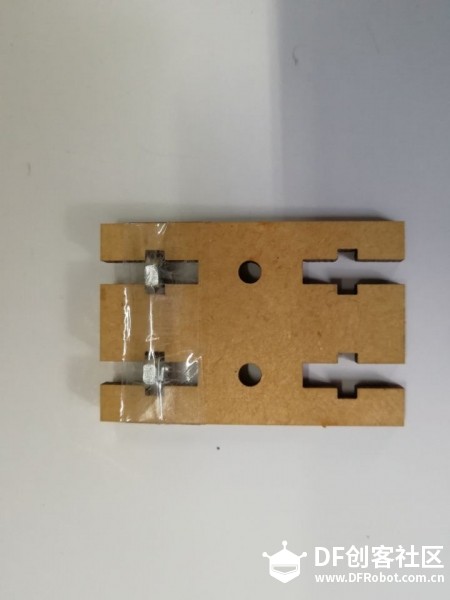

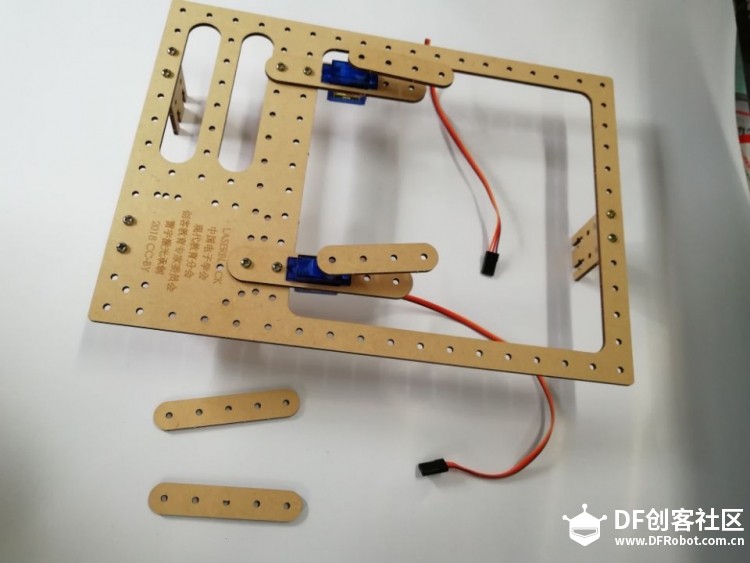

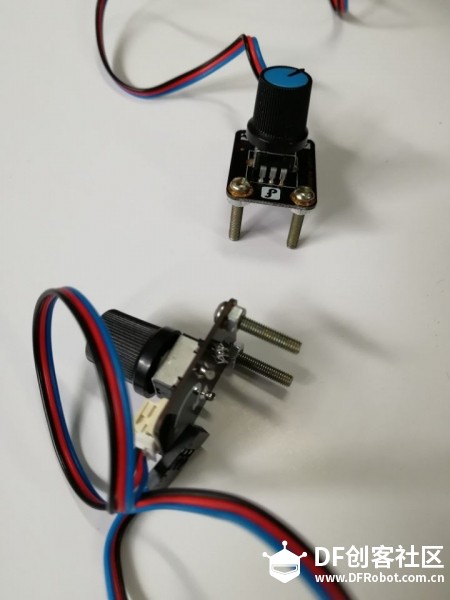

[项目] 画图机器人制作 一、准备工作：1、电子器材 2、Laserblock积木 3、工具及辅材 二、制作过程： 1、用胶带辅助将2x3的小支撑板3块与Laserblock框进行垂直连接。 2、将2个舵机分别放入舵机支架，同时选择舵盘用胶枪粘在1x4的积木单元上。 3、将步骤2中的舵机结构按照图示在Laserblock框上用M3x15的螺丝螺母进行固定。 4、把2个旋钮提前进行如图处理，以保证安装在Laserblock板上时的平整。 5、安装旋钮传感器；在原舵机结构上分别增加如图1x5的积木单元，并通过螺丝连接，注意这几处的连接要加垫片，同时不要拧紧，保证其能够灵活运动。 6、用3个螺丝，恰当安装Ardunio uno板，插入扩展板。 7、在结构上端，增加3个垫片，形成垂直平面，用来粘接彩笔一支。 8、放置A4纸一张，你就可以开始通过旋钮控制机器人画画了。 三、程序图示： 四、画图机器人演示二维码： |
-

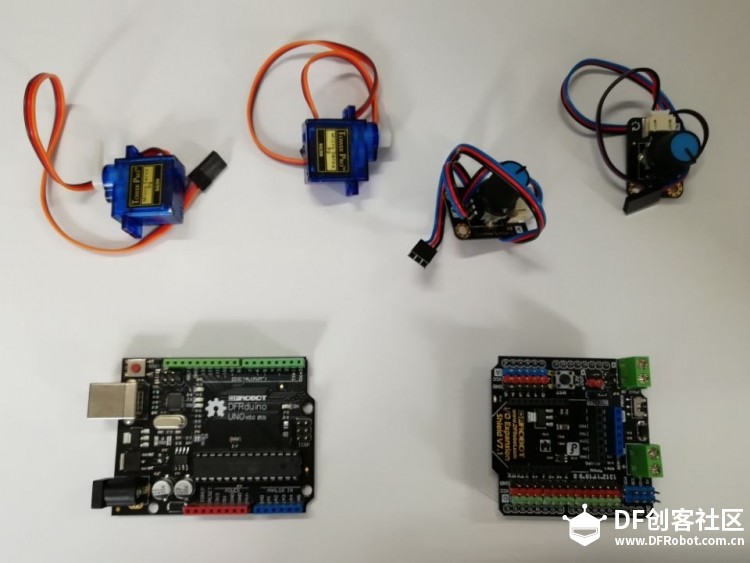

电子器材
-

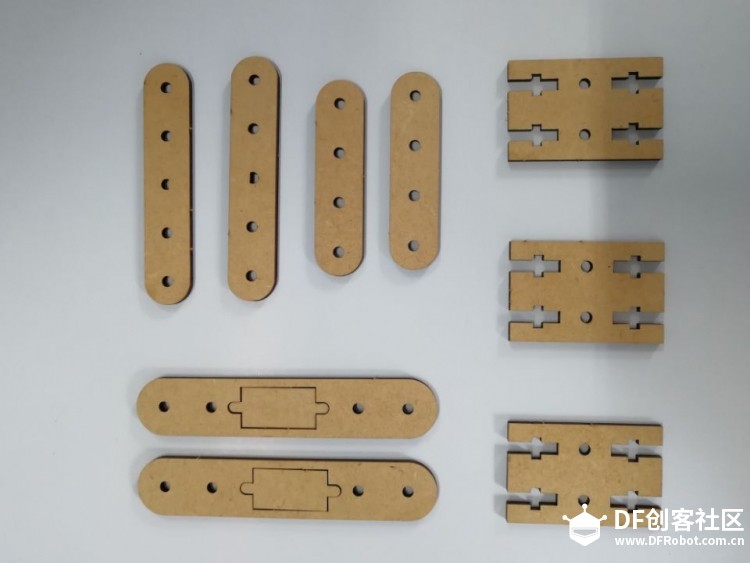

Laserblock积木
-

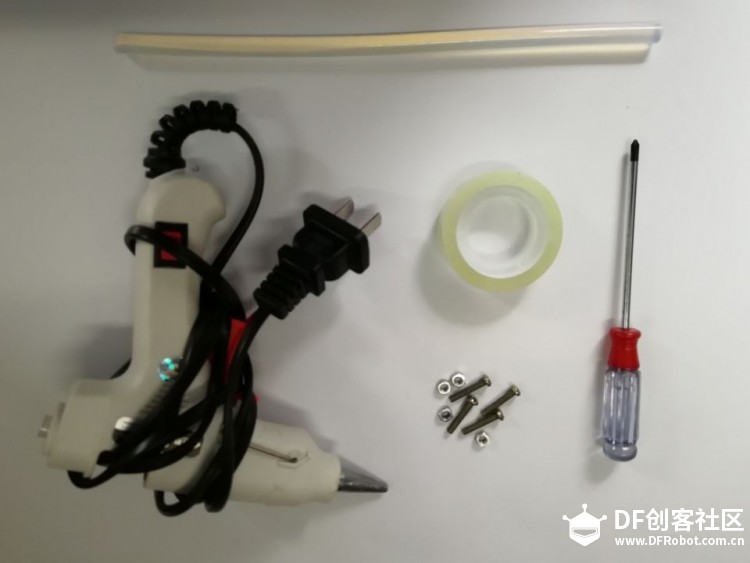

工具及辅材
-
-
-
-
-
-
-
-
-
-
