我是IOT星球基地精灵小朔。

今天我们基地总指小Z派我开着麦昆号星球车去寻找能源石

IOT星球玩具总动员_寻找能量石图5

但我还要和以前一样找吗？

IOT星球玩具总动员_寻找能量石图1

NO NO NO 我才不要呢。

所以我决定自己做个物联网探测能源的机器。

器材准备：

micro:bit X2
micro:mateX2
OBLOQX2
小喇叭X1
LED灯X1
小磁石若干（模拟能量石），用彩泥做成小山，有的放磁石，有的不放。

IOT星球玩具总动员_寻找能量石图11

项目设想：
1、用小磁石表示能量石。
2、用micro:bitXOBLOQ (topic1)组合中的磁力计监测小磁石，检测到后向控制中心发送信息FindEnergy。
3、用micro:bitXOBLOQ (topic0)组合接收信息，接收到信息后FindEnergy屏幕闪动，同时发出响声，LED闪烁。
IOT星球玩具总动员_寻找能量石图13

IOT星球玩具总动员_寻找能量石图13

1、做小山：我做的假山有点不好看请见谅，这么多小山，能量石在哪里？

IOT星球玩具总动员_寻找能量石图12

2、编程平台makecode：这个小项目运用到大圣老师带我们做的小实验：【micro:bit × OBLOQ】多OBLOQ多TOPIC通信实验（2），为项目做准备https://mc.dfrobot.com.cn/thread-268305-1-1.html
用同一个IOT中的不同TOPIC进行互动。

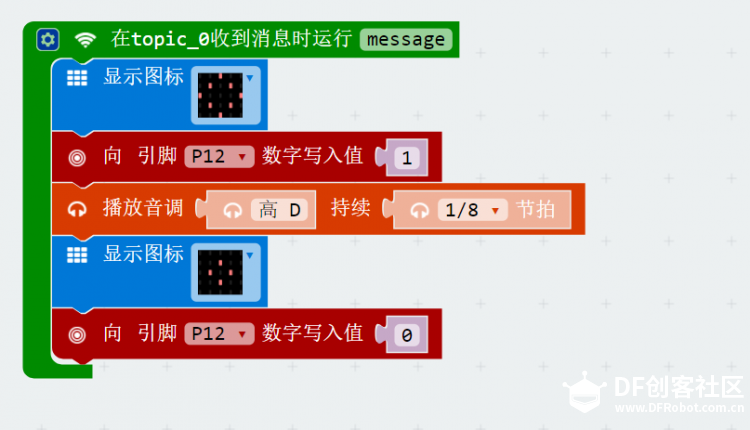

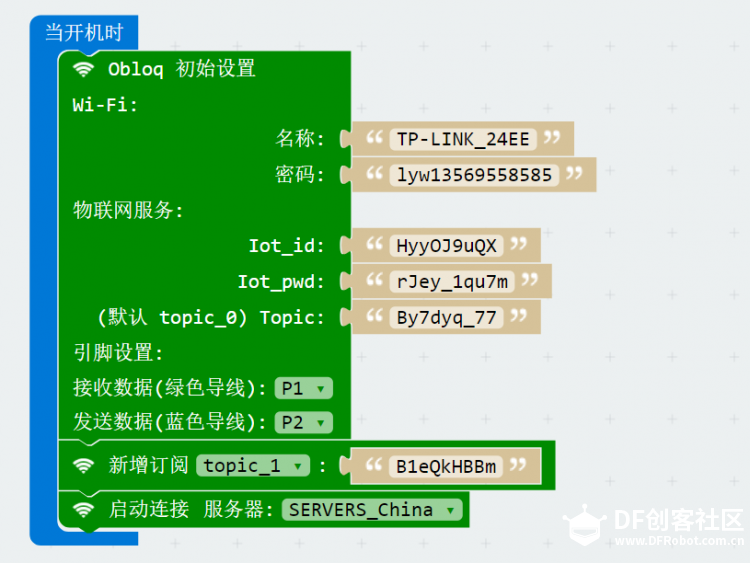

控制中心程序（TOPIC0）：
IOT星球玩具总动员_寻找能量石图10

IOT星球玩具总动员_寻找能量石图10

IOT星球玩具总动员_寻找能量石图6

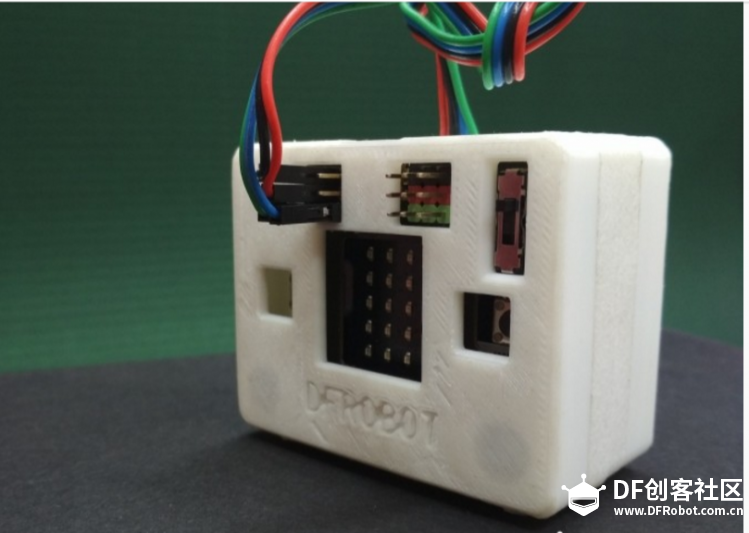

控制中心用老师的micro:bitxOBLOQ做成。

IOT星球玩具总动员_寻找能量石图7

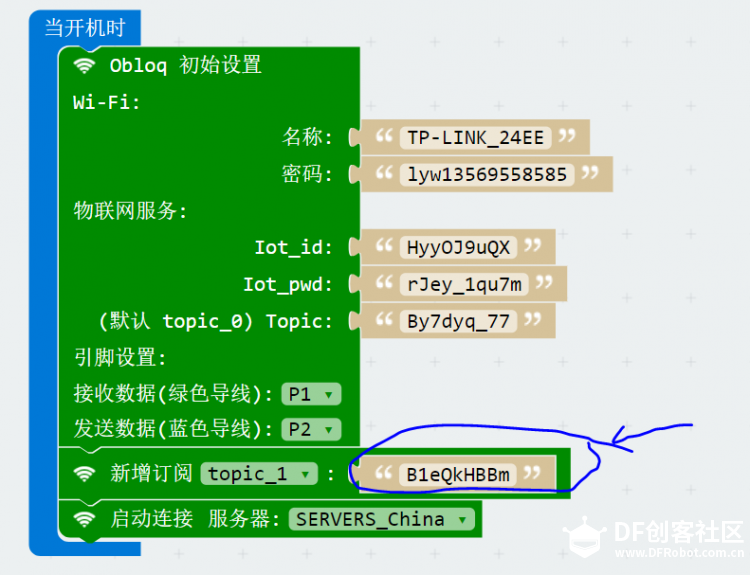

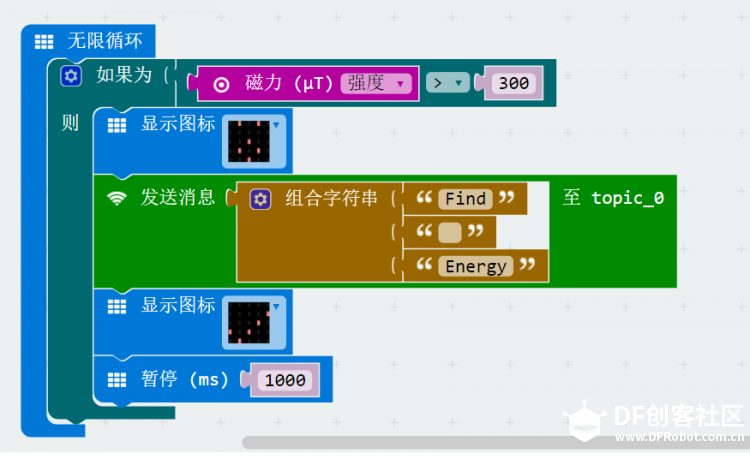

能量探测器程序。（TOPIC1）

用我的micro:bitxOBLOQ做成。
IOT星球玩具总动员_寻找能量石图8

IOT星球玩具总动员_寻找能量石图8

IOT星球玩具总动员_寻找能量石图9

效果如下：

初版

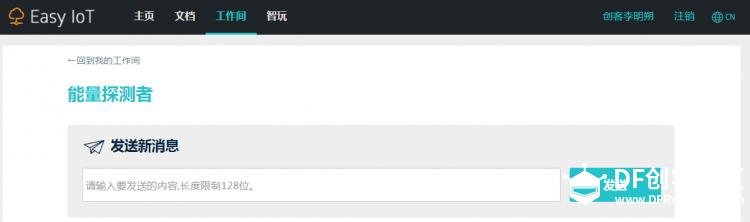

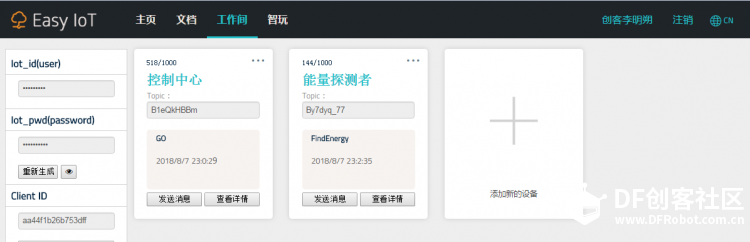

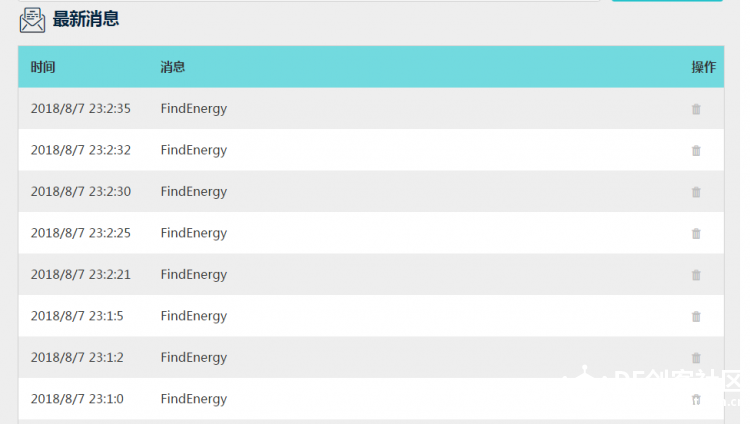

物联网数据如下：

IOT星球玩具总动员_寻找能量石图2

IOT星球玩具总动员_寻找能量石图3

IOT星球玩具总动员_寻找能量石图4

改进设想:
1、做一个小车，用麦昆或者其它小车实现移动磁石检测。
2、增加一支彩色，用舵机控制，发现磁石后做个标记。

因为难度较大，后面争取完成。
