智能门禁系统
2018-10-248682
精华项目
AI 快速预览详细
这款智能门禁系统由南京师范大学附属中学树人学校的学生设计，旨在预防人员密集场所的踩踏事故。系统通过实时人数控制、火灾预警和物联网数据上传等功能，有效保障人员安全。硬件包括micro:bit开发板、电机驱动扩展板、火焰传感器、人体红外热释电运动传感器等。项目展示了学生们的创新能力和实际应用能力，是STEM教育的一个优秀案例。
|

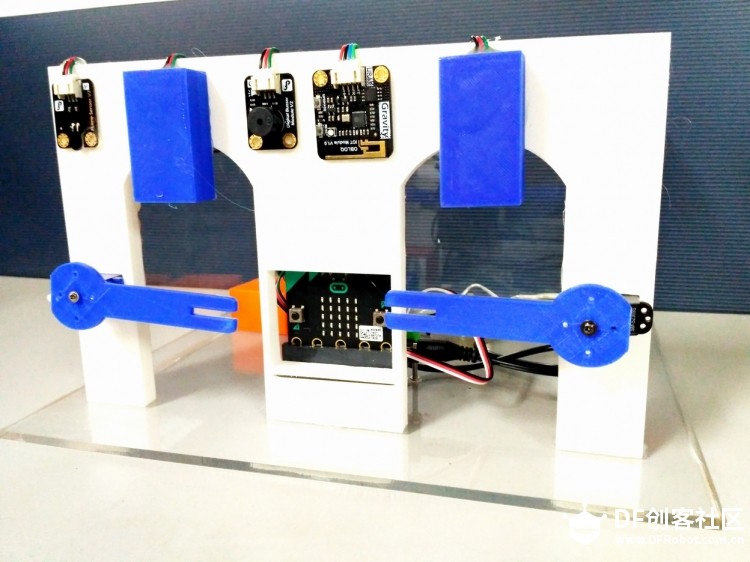

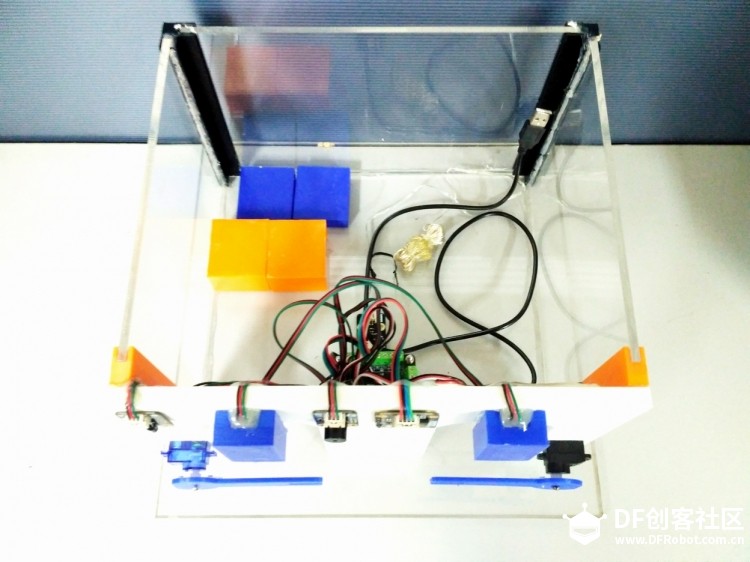

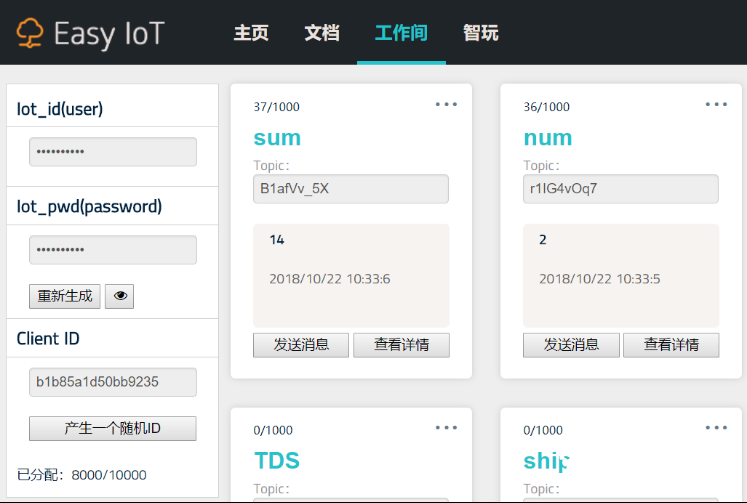

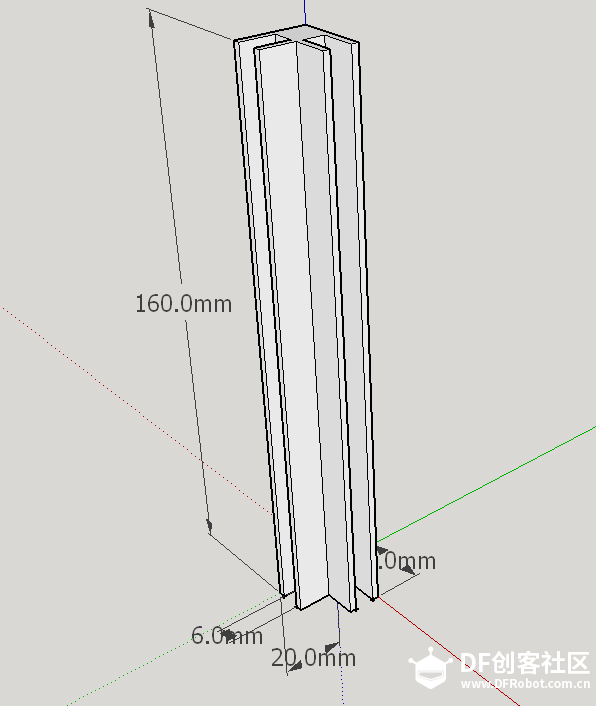

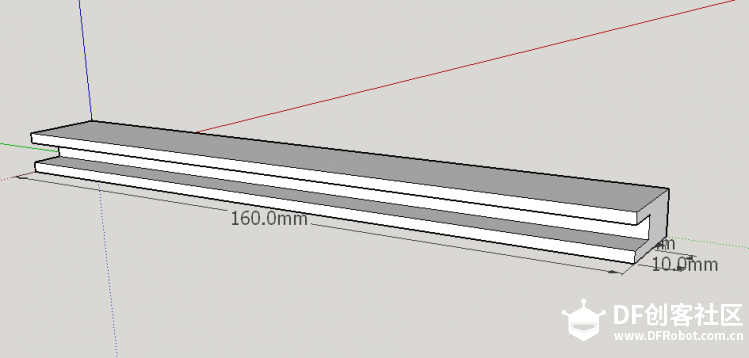

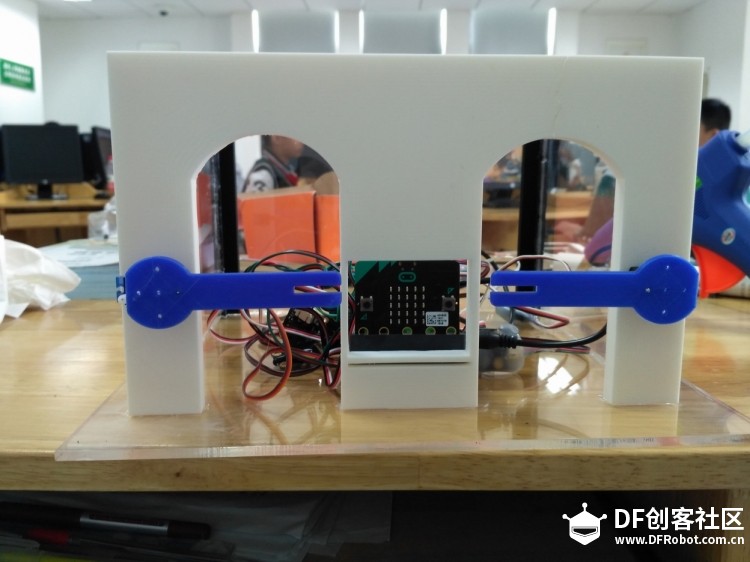

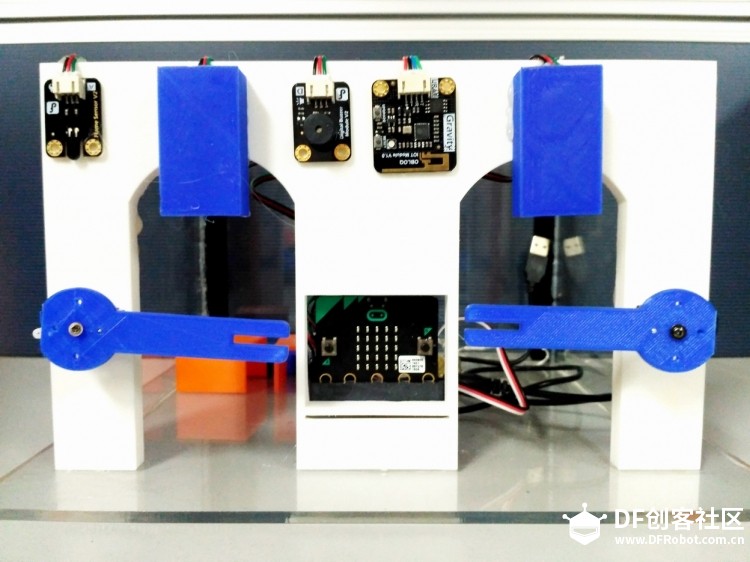

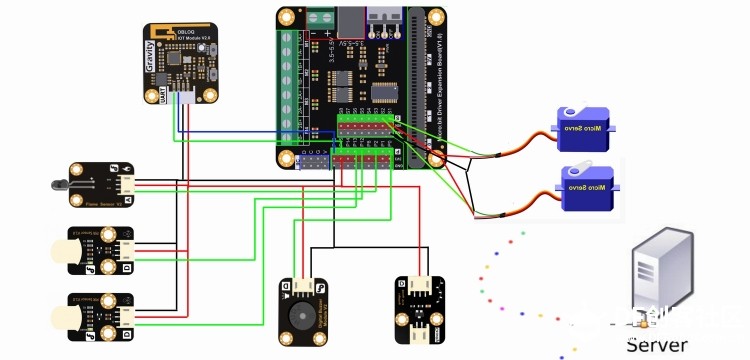

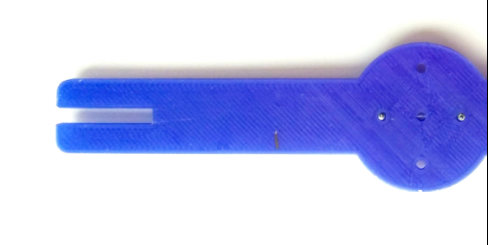

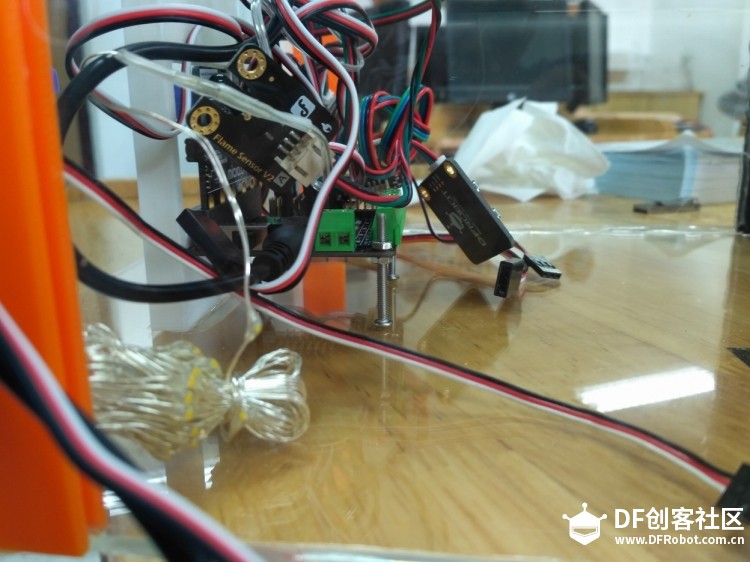

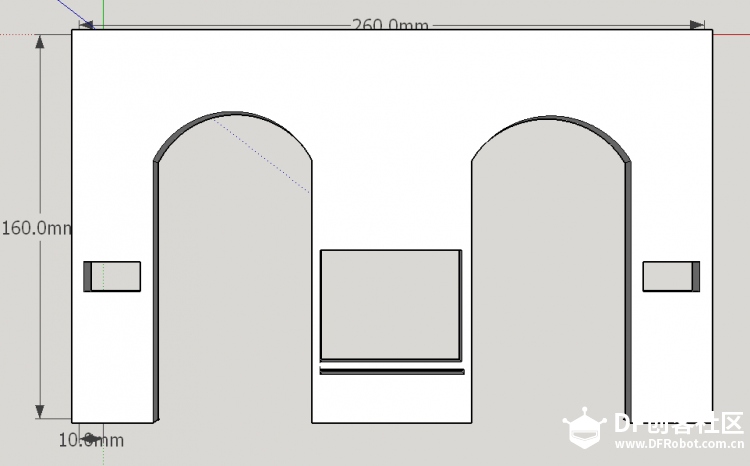

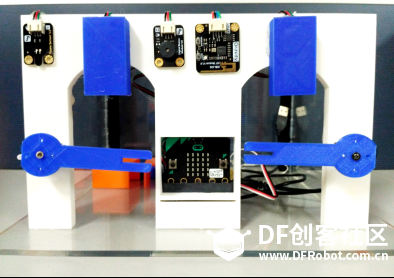

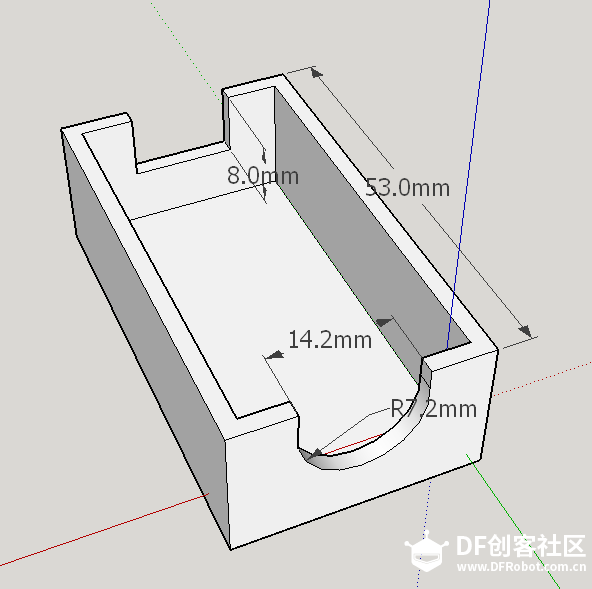

视频展示： （南京师范大学附属中学树人学校） 【开发背景】 踩踏事故每年都有，让人十分心痛，如果及时预防，定能有效的减少损失和伤害，那么在人员密集场所如何预防踩踏呢？在现实生活中，这样的场所门口往往站有工作人员，根据室内工作人员的指示让等候者进入。但是如果场所里出现安全问题，也只能通过室内的工作人员告知，来阻止室外等候者进入等。另外要人工实时统计场所内的人数也不够精确，一天的总人数也比较麻烦。于是我们设计了一款：“人员聚集场所智能门禁安全预警系统”。  【项目简介】 （1）智能门禁：本系统分为进口和出口，智能门禁（根据设定人数进行人员的智能控制），例如设定人数为10人，当达到10人后，进口不再打开，只能出人；当人员数为0时，出口不再打开，只能进人。从而实现场所内10人次的控制目标。 （2）人员计数：本系统在场外有个LED点阵，实时显示场所内的人员数目。同时记录参观总人数。分别用NUM和SUM表示，NUM表示为实时人数，SUM为参观总数。 （3）火灾预警：当展厅内出现明火信号，在展厅在LED显示DANGER，展厅内LED应急灯打开，进出口同时打开。 （4）智能物联：NUM,SUM,火灾信号会实时上传物联网平台。 【作品展示】    【硬件材料】 micro:bit 电机驱动扩展板 micro:bit 编程入门开发板 UART OBLOQ - IoT物联网模块 DMS- 金属9g舵机 (1.8Kg) 火焰传感器 带功放喇叭模块 LED灯带 (彩色) 人体红外热释电运动传感器 3D打印件若干 亚格利板若干 【制作过程】 一、场所结构件 这里我们用Sketchup建模制作了场所的前面板，四个墙角，人体红外传感器罩板及舵机挡板（偷懒使用了之前项目中的模型将其截断）。      二、电路连接  servo模块——s1,s2 led——P14 蜂鸣器——P0 人体红外——p12,p13 火焰传感器——p2 OBLOQolbog模块（Green——15,Blue——16） 三、注册账号及设备添加 登录EasyIoT平台完成用户注册及设备添加。NUM显示并记录场所内实时的人员数据；SUM记录场所内曾经来过的人次。  四、代码编写 添加OBLOQ软件包 进入micro:bit编程网站，下载程序，解压，导入makecode---高级---添加软件包或者输入软件包网址---添加OBLOQ软件包。 五、结构件安装      六、运行测试     |
