万圣节搞怪人头
2018-10-297027
AI 快速预览详细
这个项目是关于制作一个万圣节搞怪人头的创意3D打印项目。主要材料包括SG90舵机、Romeo三合一Arduino兼容控制器、DFPlayer Mini播放器模块等。通过详细的电路连接图、打印部件和安装步骤，以及编程部分的图形化软件MIND，可以轻松完成该项目。最终效果是一个具有动态表情和声音效果的恶魔人头，适用于10岁以上年龄段的STEM教育场景。
|

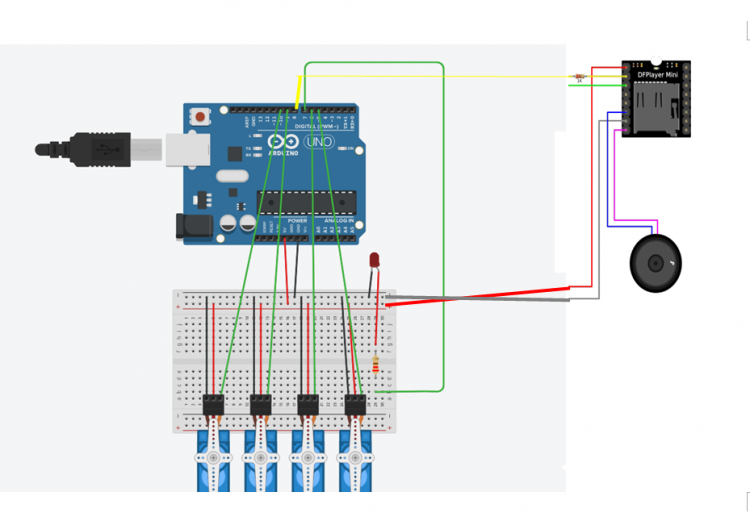

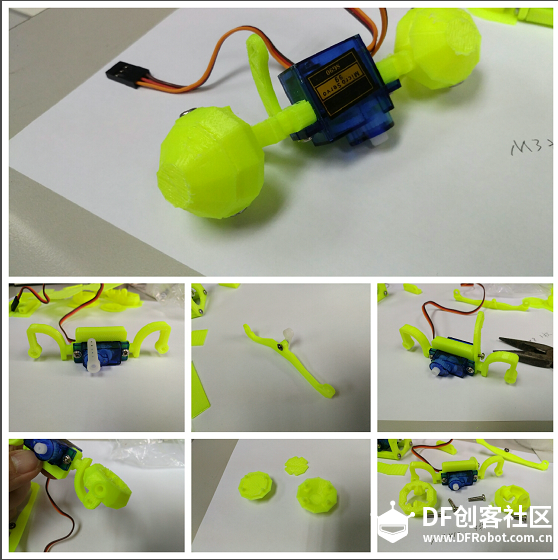

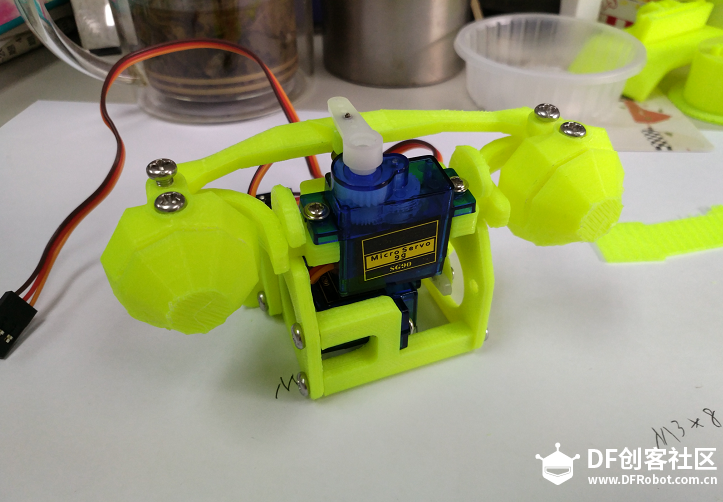

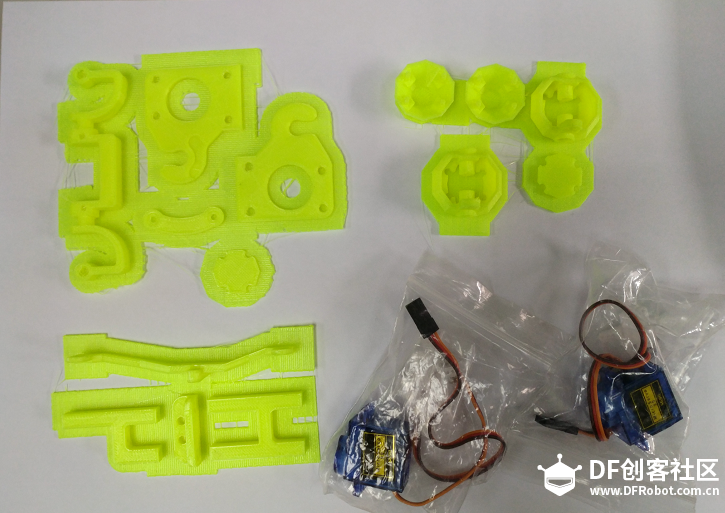

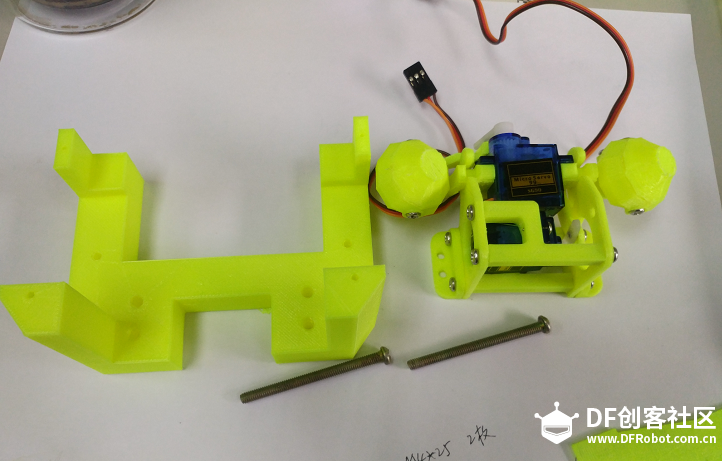

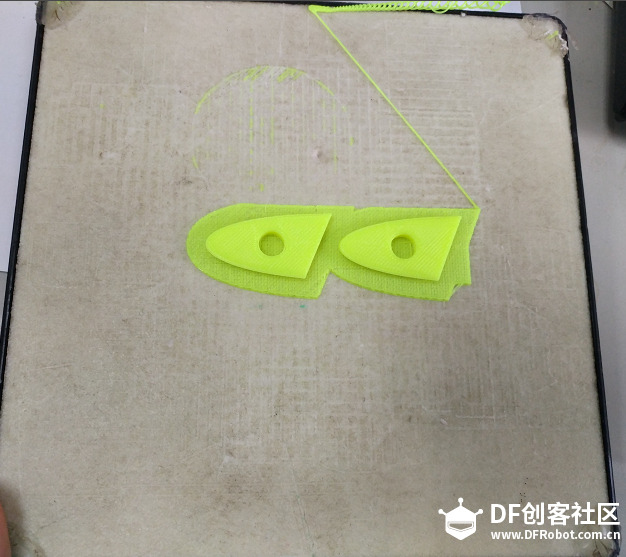

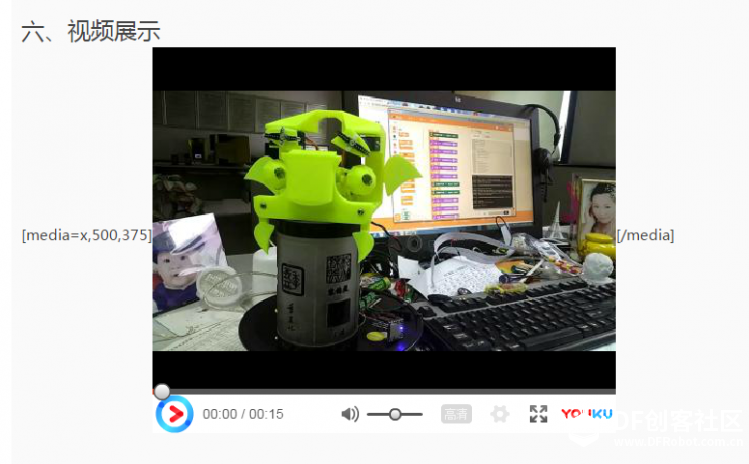

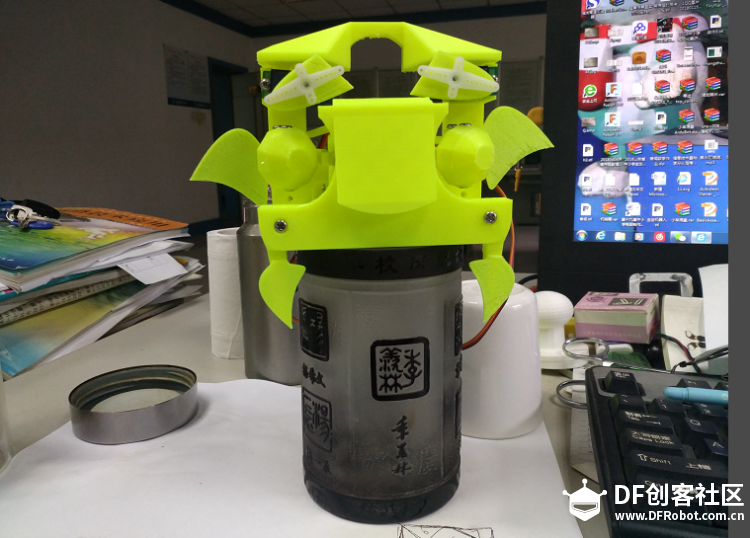

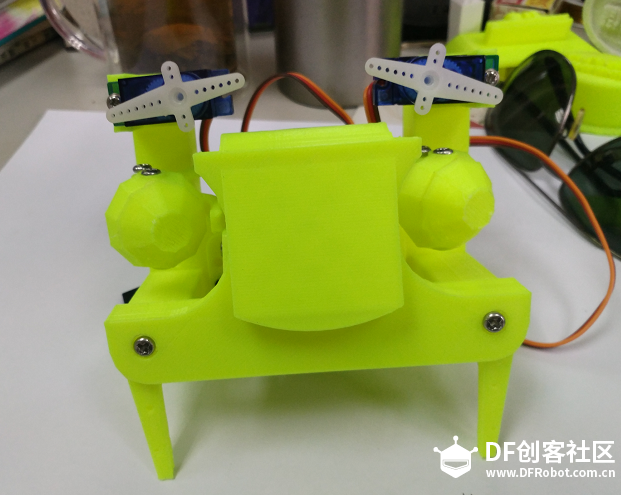

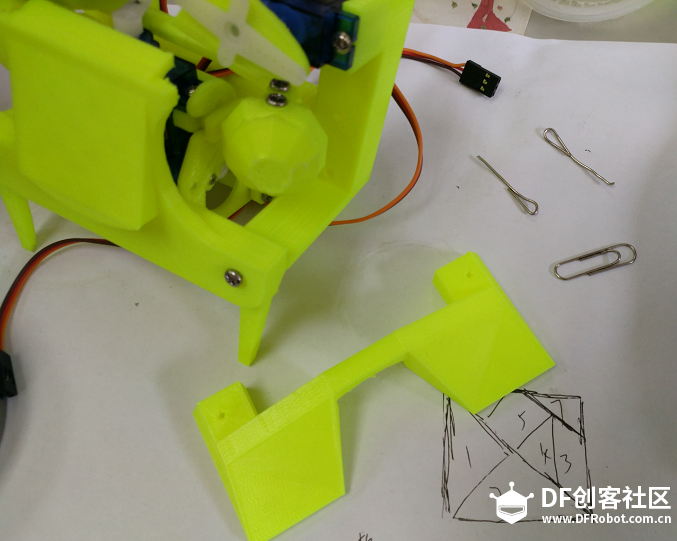

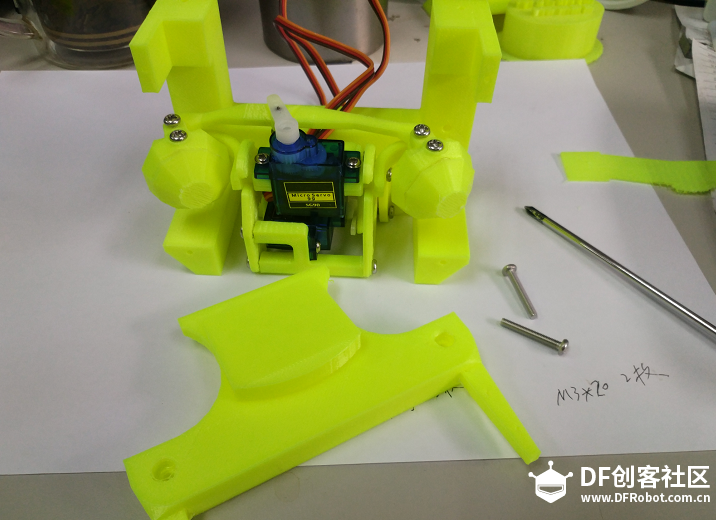

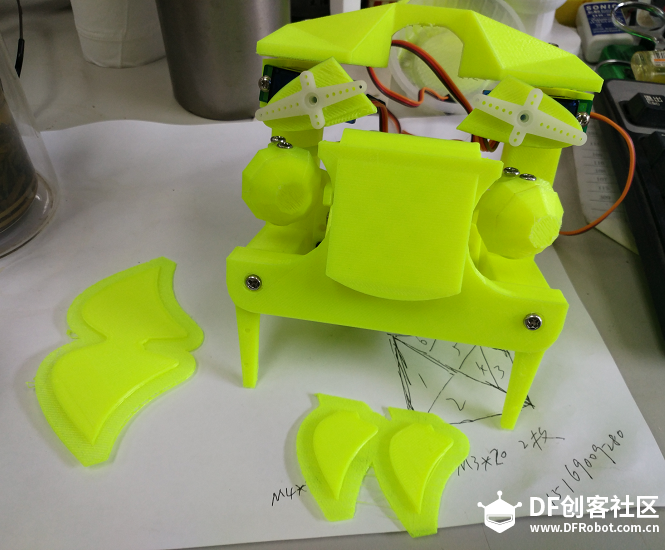

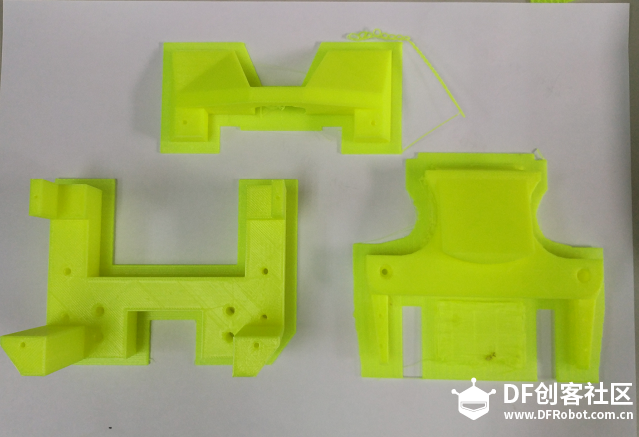

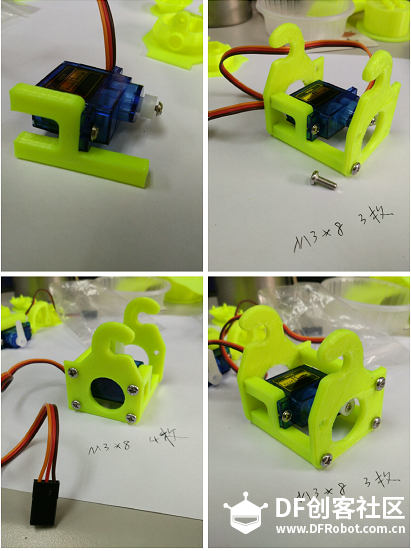

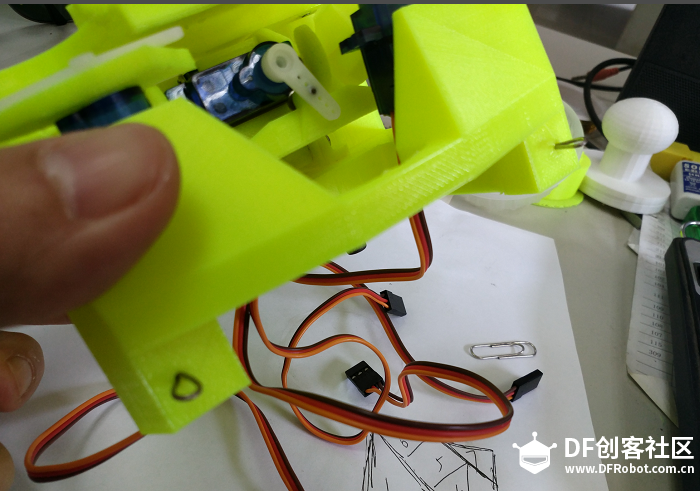

万圣节流传至今已成为孩子们的节日，也是年轻人化妆舞会的节日，它已经完全没有了宗教迷信色彩。为了让孩子感受西方的文化和快乐，连日赶制了一个恶魔人头，为孩子们的活动烘托一下气氛。 一、材料选择 1.SG90舵机4个 2.Romeo 三合一Arduino兼容控制器 （可以省去 面包板 和 繁琐的杜邦线操作） 1个 3.DFPlayer Mini 播放器模块 1个 4.小喇叭 1个 5.白色数字食人鱼发光模块 1个 6.M2 M3螺丝若干（为了节约时间部分可以直接使用热熔胶粘贴在一起） 模型和代码百度网盘链接 链接：https://pan.baidu.com/s/1fdV0f2-ePqd0cjU3iAyJnw 提取码：jk64 二、电路连接图 此处MP3模块连接是DF用户手册；绿色线无输出操作，所以绿色输出信号线，没有连接，模块工作正常；  实际搭建电路部分，比画图省劲 三、打印主要部件一套（牙齿、眉毛、耳朵在制作步骤中 ）   （拐角 H和 h之间的部件需要两个，图中只有一个请注意） 四、安装步骤 1.眼部模块安装    2.安装脸部 头脸部模块  安装 脸部 、头部、眉毛   改进眉毛，安装头骨    整形一下，增加牙齿和耳朵  注意：耳朵是牙齿模块放大之后打出来直接粘贴上的 模型完工  五、编程部分（用DF 的图形化软件 MIND，搭配DF硬件效果超赞）  六、视频展示 [media=x,500,375] |
-
-
-
-
-
-
-
在坚持不懈的努力下，视频终于出来了:loveliness:
