掌控板极限挑战：全脱机播放Bad Apple 🎥🚀

有屏的地方就有Bad Apple

最近在论坛自己挖了个坑，本想就这样过去，版主都发话了，后来发现论坛玩掌控板的人还是很多的，特别是老师多了起来，本来掌控板的硬件测试还没完成，准备再潜水一段时间，后来发现大家对掌控板这块屏幕很有兴趣，和microbit相比oled屏确实强大了很多，不过围绕这个屏幕，10张图片有9张是做宣传用的（展示学校名字，展示老师名字，展示机构名字）。

那么今天就来拿这块0.96的屏幕和我自己挖的坑来做文章。

不说废话了，先上车，看完片子再说。

通过标题大家已经大概知道这次是做badapple了，这个视频大家相信或多或少都听过，论坛之前也有人在其他平台上实现。

不过大多数嵌入式平台的badapple一般都只是写一个串口程序，然后从电脑使用串口程序发送数据流实现。

但是本次的重点来了全脱机只用掌控板播放整个mv。只用移动电源供电！

是的，你没有看错，整个视频全程3分多钟，每秒30帧。

敲黑板了，整个视频文件有多大呢？

掌控板的屏幕分辨率为128*64，假设我们每帧只使用最简单的黑白图像，

那么一帧的数据大小是：128*64/8=1024Byte=1KB

那么一秒的数据大小是：1K*30=30K

那么全片的数据大小是：30K*218=6540K=6.54M

我自己挖的坑，掌控板上ESP32wroom的flash只有4M，而且在查询了开发文档后，esp32的SPIFFS文件系统真的很先进不能存储超过1M的文件！

看样子似乎是个不可能的任务。不过稍微有点常识的人都知道有一种操作叫压缩。

首先，获得图像，badapple的原版视频因为只有黑白两色，所以很适合在各种点阵屏上显示，所以就有了有屏的地方就有badapple的梗。通过vlc播放器把mp4视频帧提取出来，然后photoshop批处理成128*64的位图（黑白、拉伸）。然后用那个image2lcd转成bitmap，（首先吐槽一下，论坛里的image2lcd都是2.X版的3.X版本加入了批量处理功能，真的可以升级一下了）。

接下来就是在压缩上动脑筋128*64屏幕有一个很大的特点就是长宽比2:1，这样可以整除的比例可以使用一种很原始的简单图像处理方法，插值压缩，俗称隔行扫描，不过这个比例是竖直方向的扫描，即实际只存储64*64的数据还有拉伸到128*64的特征数据。不细讲了。其结果很直接我生成的文件只有2.2M了。不过很遗憾依然超过了1M。虽然在电脑上6M的2进制位图压缩成jpg几乎只有几K，但是我们要考虑嵌入式平台往往不如电脑性能强，硬把电脑的压缩算法拿到嵌入式平台上不太现实。查了一下嵌入式平台比较流行和高效的压缩算法，除了掌控micropython自带库里的zlib（这货压缩力度还是不够，且资源占用略高，怕影响主程序）外，一个名字叫heatshrink压缩算法进入眼眶，控制在100K sram占用上，号称Arduino都能流畅使用。在电脑上python下（2.7，我再吐槽一下这个压缩算法的python库很不友好，需要Cpython交叉编译，python2下你不可能找到传说中的vc-build-tool，python3下错误百出，后来在mac平台下python2.7编译完成）。可以看到最终文件只有930K左右，符合了SPIFSS文件系统的要求。

好吧一切准备就绪开始开工了，这么复杂的活，图形化编程是不指望了，那就上python吧。

不对mpython加入外部库要从port里改固件（我的天，我只想看个片）。那么能用来加入外部库开发掌控的只剩下arduino IDE了（不要和我说嵌入式，不要和我说rtos，这次我不玩了，我要简单的）。

Arduino IDE需要简单设置一下，主要是ESP32 Core模块等，arduino如何加入esp32硬件支持就不细讲了，论坛里也有大家可以搜一下。然后装上esp32能支持的屏幕库，还有hs压缩库（这两个库下面的压缩包里有）。

全部布置完后，还有一个插件需要安装“ESP32 Sketch Data Upload”，大家自己搜索一下，它的作用是把项目文件夹下data文件夹里的文件上传到ESP32的flash里。

主程序在下面大家可以看一下（本人写代码习惯不好，代码很乱，见谅）。

[mw_shl_code=applescript,true]// Bad Apple for mPythonBoard | 2019 by fats114 | MIT-License.
#include "FS.h"
#include "SPIFFS.h"
#include "SH1106.h"
#include "heatshrink_decoder.h"
#include "mpythonlogo.h"

// Hints:
// * After uploading to ESP32, also do "ESP32 Sketch Data Upload" from Arduino

SH1106 display (0x3c, 23, 22); //SH1106 is also adapt SSD1106(SHAN ZHAI)
//in fact there is a faster mode but need one more brzo_i2c lib ****

//powerfull mpythonboard it can work with vbr
#if HEATSHRINK_DYNAMIC_ALLOC
#error HEATSHRINK_DYNAMIC_ALLOC must be false for static allocation test suite.
#endif

static heatshrink_decoder hsd;

// global storage for putPixels
int16_t curr_x = 0;
int16_t curr_y = 0;

// global storage for decodeRLE
int32_t runlength = -1;
int32_t c_to_dup = -1;

void listDir(fs::FS &fs, const char * dirname, uint8_t levels){
Serial.printf("Listing directory: %s\n", dirname);

File root = fs.open(dirname);
if(!root){
      Serial.println("Failed to open directory");
      return;
}
if(!root.isDirectory()){
      Serial.println("Not a directory");
      return;
}

File file = root.openNextFile();
while(file){
      if(file.isDirectory()){
         Serial.print("  DIR : ");
         Serial.println(file.name());
         if(levels){
            listDir(fs, file.name(), levels -1);
         }
      } else {
         Serial.print("  FILE: ");
         Serial.print(file.name());
         Serial.print("  SIZE: ");
         Serial.println(file.size());
      }
      file = root.openNextFile();
}
}

uint32_t lastRefresh = 0;

void putPixels(uint8_t c, int32_t len) {
  uint8_t b = 0;
  while(len--) {
b = 128;
for(int i=0; i<8; i++) {
   if(c & b) {
      display.setColor(WHITE);
   } else {
      display.setColor(BLACK);
   }
   b >>= 1;
   display.setPixel(curr_x, curr_y);
   curr_x++;
   if(curr_x >= 128) {
      curr_x = 0;
      curr_y++;
      if(curr_y >= 64) {
      curr_y = 0;
      display.display();
      //display.clear();
      // 30 fps target rate
      if(digitalRead(0)) while((millis() - lastRefresh) < 33) ;
      lastRefresh = millis();
      }
   }
}
  }
}

void decodeRLE(uint8_t c) {
if(c_to_dup == -1) {
   if((c == 0x55) || (c == 0xaa)) {
      c_to_dup = c;
   } else {
      putPixels(c, 1);
   }
} else {
   if(runlength == -1) {
      if(c == 0) {
      putPixels(c_to_dup & 0xff, 1);
      c_to_dup = -1;
      } else if((c & 0x80) == 0) {
      if(c_to_dup == 0x55) {
         putPixels(0, c);
      } else {
         putPixels(255, c);
      }
      c_to_dup = -1;
      } else {
      runlength = c & 0x7f;
      }
   } else {
      runlength = runlength | (c << 7);
      if(c_to_dup == 0x55) {
         putPixels(0, runlength);
      } else {
         putPixels(255, runlength);
      }
      c_to_dup = -1;
      runlength = -1;
   }
}
}

#define RLEBUFSIZE 4096
#define READBUFSIZE 2048
void readFile(fs::FS &fs, const char * path){
static uint8_t rle_buf[RLEBUFSIZE];
size_t rle_bufhead = 0;
size_t rle_size = 0;

size_t filelen = 0;
size_t filesize;
static uint8_t compbuf[READBUFSIZE];

Serial.printf("Reading file: %s\n", path);
File file = fs.open(path);
if(!file || file.isDirectory()){
      Serial.println("Failed to open file for reading");
      display.drawStringMaxWidth(0, 10, 128, "File open error. Upload video.hs using ESP32 Sketch Upload."); display.display();
      return;
}
filelen = file.size();
filesize = filelen;
Serial.printf("File size: %d\n", filelen);

// init display, putPixels and decodeRLE
display.clear();
display.display();
curr_x = 0;
curr_y = 0;
runlength = -1;
c_to_dup = -1;
lastRefresh = millis();

// init decoder
heatshrink_decoder_reset(&hsd);
size_t count  = 0;
uint32_t sunk = 0;
size_t toRead;
size_t toSink = 0;
uint32_t sinkHead = 0;

// Go through file...
while(filelen) {
   if(toSink == 0) {
      toRead = filelen;
      if(toRead > READBUFSIZE) toRead = READBUFSIZE;
      file.read(compbuf, toRead);
      filelen -= toRead;
      toSink = toRead;
      sinkHead = 0;
   }

   // uncompress buffer
   HSD_sink_res sres;
   sres = heatshrink_decoder_sink(&hsd, &compbuf[sinkHead], toSink, &count);
   //Serial.print("^^ sinked ");
   //Serial.println(count);
   toSink -= count;
   sinkHead = count;
   sunk += count;
   if (sunk == filesize) {
      heatshrink_decoder_finish(&hsd);
   }

   HSD_poll_res pres;
   do {
      rle_size = 0;
      pres = heatshrink_decoder_poll(&hsd, rle_buf, RLEBUFSIZE, &rle_size);
      //Serial.print("^^ polled ");
      //Serial.println(rle_size);
      if(pres < 0) {
         Serial.print("POLL ERR! ");
         Serial.println(pres);
         return;
      }

      rle_bufhead = 0;
      while(rle_size) {
         rle_size--;
         if(rle_bufhead >= RLEBUFSIZE) {
            Serial.println("RLE_SIZE ERR!");
            return;
         }
         decodeRLE(rle_buf[rle_bufhead++]);
      }
   } while (pres == HSDR_POLL_MORE);
}
file.close();
Serial.println("Done.");

}

void setup(){
Serial.begin(115200);
// Reset for some displays
pinMode(16,OUTPUT); digitalWrite(16, LOW); delay(50); digitalWrite(16, HIGH);
display.init();
display.flipScreenVertically ();
display.clear();
display.setTextAlignment (TEXT_ALIGN_LEFT);
display.setFont(ArialMT_Plain_10);
display.setColor(WHITE);
display.drawString(0, 0, "Loading wait...    ");
display.display();
if(!SPIFFS.begin()){
      Serial.println("SPIFFS mount failed");
      display.drawStringMaxWidth(0, 10, 128, "SPIFFS mount failed. Upload video.hs using ESP32 Sketch Upload."); display.display();
      return;
}
display.clear();
display.drawFastImage(0, 0, mpythonlogo_width, mpythonlogo_height, mpythonlogo_bits);
display.flipScreenVertically ();
display.display();
delay(1000);
display.clear();
pinMode(0, INPUT_PULLUP);
Serial.print("totalBytes(): ");
Serial.println(SPIFFS.totalBytes());
Serial.print("usedBytes(): ");
Serial.println(SPIFFS.usedBytes());
listDir(SPIFFS, "/", 0);
readFile(SPIFFS, "/video.hs");
display.clear();
display.drawFastImage(0, 0, mpythonlogo_width, mpythonlogo_height, mpythonlogo_bits);
display.flipScreenVertically ();
display.display();

//No Zuo No Die
//Serial.print("Format SPIFSS? (enter y for yes): ");
// while(!Serial.available()) ;
//if(Serial.read() == 'y') {
//  bool ret = SPIFFS.format();
//  if(ret) Serial.println("Success. "); else Serial.println("FAILED! ");
//} else {
//  Serial.println("Aborted.");
//}
}

void loop(){

}[/mw_shl_code]

主要思路很简单，读文件、解压、缓冲、插值、发送到屏幕缓存然后不停重复。很耗CPU的操作，虽然esp32是双核的，但是实际程序只能用到单核（别问我为什么，什么多线程也是只能用到一核，另一个核心是给rtos保证实时的），反正没想到过能有多快。一开始甚至为了能正常播放，想过跳帧，后来测试了就发现完全是多虑了，ESP32处理能力有多强，大家看视频就知道了，我通过限制刷新帧率，才能正常播放，按下a键解锁后，ESP32满血播放速度至少3-5倍（和视频加速无关，可以看秒表走动速度）。至此真正的感受到ESP32的强大！我至今没看到其他应用能显示出esp32比arduino强那么多的。同时测试了100帧的播放时间，ESP32比ESP8266块太多。

掌控板的设计不可谓不用心良苦，强大的硬件，简单易懂的入门平台，从幼儿园到大学的创客项目都能承载，好了不多说了，今天先到这里吧，晚安。

bad aplle

Arduino.zip

1.08 MB, 下载次数: 19345

评论(14)

李兴宇

我虽然看不懂，但是觉得很厉害

EVE

太炫啦

rzyzzxw

感谢大仙分享。
您是圈内顶尖高手了。
我等小白只有用刷固件的方法来显摆。

rzyzzxw回复fats114

谢谢大仙。

fats114

作者

回复rzyzzxw

哈哈，希望能给大家带来更多的东西

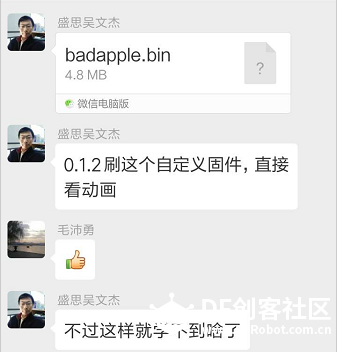

来自吴工：
