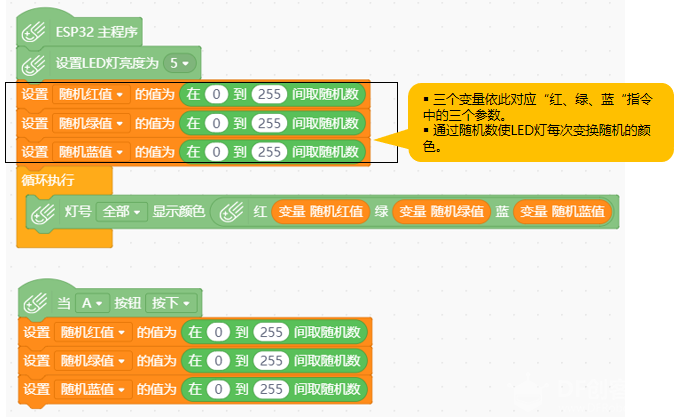

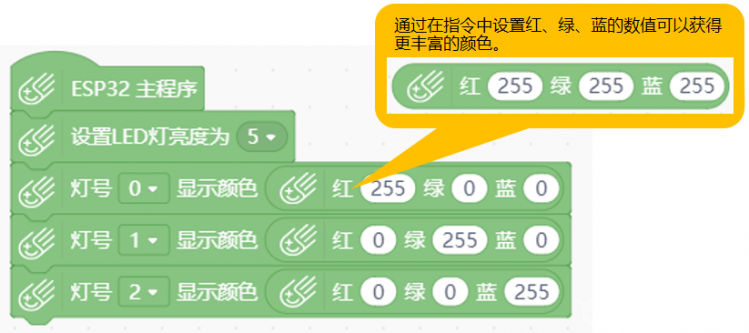

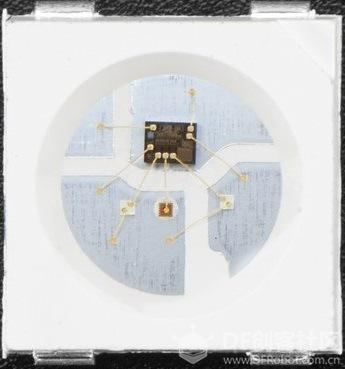

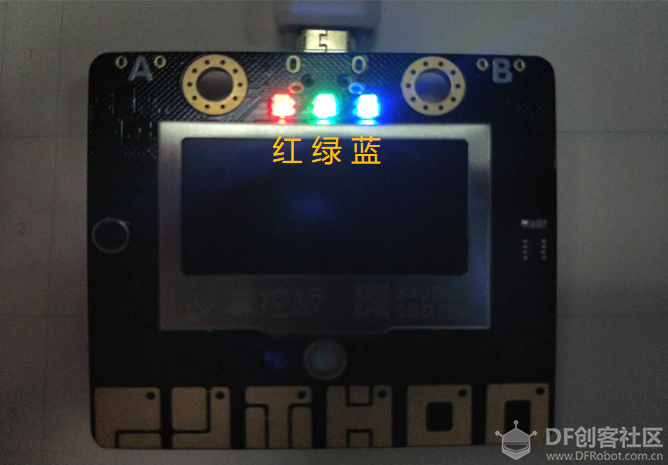

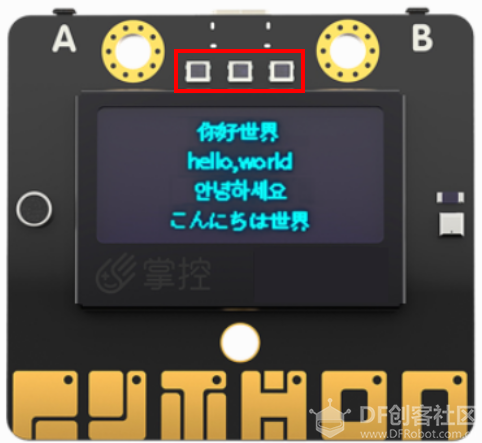

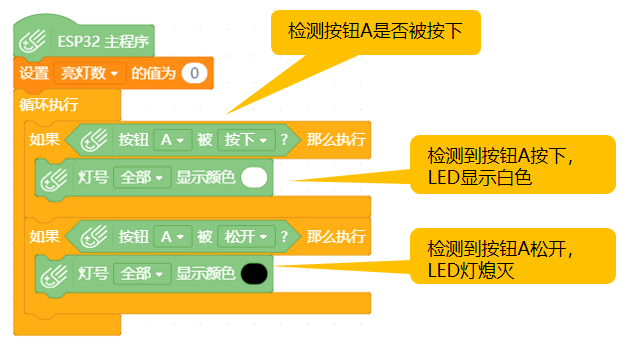

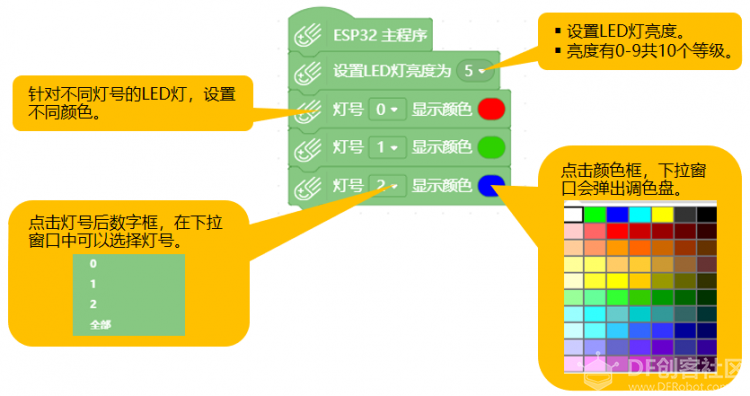

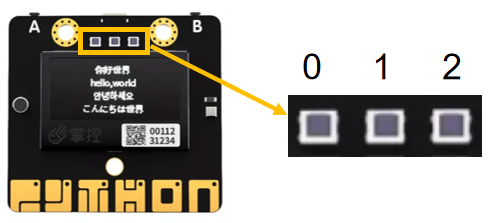

【Mind+】掌控入门 项目五 心情灯 -DFRobot官方出品 上一篇：【Mind+】掌控板入门教程04 迷你动画片下一篇：【Mind+】掌控入门 项目六 多彩呼吸灯 大自然的各种色彩使人产生各种感觉，心理学家认为，不同的颜色会让人产生不同的情绪。比如，红色通常给人刺激、热情和幸福的感觉，而绿色作为自然界中草原和森林的颜色，给人以理想、年轻、新鲜的感觉，蓝色则让人感到悠远、宁静等等。  今天就让我们用掌控板来做一个用颜色来表示情绪的心情灯吧！  项目示例 掌控板屏幕上方自带三个LED灯（如下图红色方框标注），我们将通过学习显示彩灯和按钮控制LED灯来制作一个变色心情灯。可通过以下三个小任务进行实践。 ￭ 任务一：显示彩灯 ￭ 任务二：按钮控制LED灯 ￭ 任务三：变色心情灯  任务一：显示彩灯 分别输入以下两个程序，并将程序上传。观察运行结果。 程序一：  程序二：  两个程序运行结果相同：  掌控板上三个LED灯的编号对应如下。  小试牛刀： 尝试做出流水灯，让3个小灯循环显示红、绿、蓝1秒，绿、蓝、红1秒，蓝、红、绿1秒。 任务二：按钮控制LED灯 利用掌控板上的按钮可以控制LED灯的亮、灭。比如按下按钮A时全部灯亮，松开按钮A时全部灯灭。程序如下。  运行结果：按下按钮A灯亮，松开按钮A灯灭。 * LED灯显示黑色即为熄灭。 上面程序中需要始终按下按钮才能点亮LED灯，但是我们生活中台灯只需要按下一次开关就可以点亮灯了。思考一下，如何在掌控板上实现一个按钮控制LED灯的常亮和常灭呢？ 参考程序如下。  程序中通过将多个  嵌套，用于缩小判断范围。任务三：心情灯 结合任务一和任务二，我们来制作一个按下按钮A灯颜色就变化的心情灯。 程序如下：  运行结果：全部小灯显示同一个颜色，每次按下按钮A随机变换一个颜色。 知识拓展 一、硬件知识 1、LED灯 掌控板上的LED灯之所以能显示不同的颜色是因为它们本质上是RGB LED灯。RGB是Red（红）、Green（绿）、Blue（蓝）的首字母缩写，表示颜色中的三原色，对应指令  中的三个数值。 RGB LED灯的内部构造如下图，每颗灯中含有红、绿、蓝三种不同的颜色的小灯珠各一个。当内部三个小灯珠以不同亮度搭配的时候，类似于将三种颜色以不同比例混合，最后对外呈现的就是混合后的灯光颜色。  2、三原色 为什么只需要控制红、绿、蓝的比例即可得到不同颜色的光呢？因为任何光都可以用红、绿、蓝这3种光按不同的比例混合而成，这就是三原色原理。 三原色原理可解释如下： ￭ 自然界的任何光色都可以由3种光色按不同的比例混合而成； ￭三原色之间是相互独立的，任何一种光色都不能由其余的两种光色来组成； ￭ 混合色的饱和度由3种光色的比例来决定，混合色的亮度为3种光色的亮度之和。  二、软件知识 1、条件语句的嵌套 在条件语句  中插入一个或者多个 的方式，叫条件语句的嵌套。用于在原条件下，缩小判断范围。 2、指令汇总  项目小结 ￭ 掌握按钮控制LED灯的方法 ￭ 了解LED灯显示不同颜色的原理 ￭ 学习条件语句的嵌套，解决更复杂的实际问题 挑战一下 1、利用掌控板做一个跑马灯，三个LED灯能依次亮起、并依次灭掉，这个过程能持续进行下去。 2、尝试做一个呼吸灯，实现LED灯由熄灭缓慢亮起，再逐渐熄灭。 |
