本教程介绍了如何使用Mind+掌控板结合麦克风和光线传感器，制作一个显示声音大小和光线强度的装置。通过柱状图和折线图，可以直观地展示声音和光线的变化。项目分为三个任务：音量柱状图、光强折线图和光声之形。通过这些任务，孩子们可以学习到统计图的应用方法，并掌握设置线宽等绘图技巧。
|

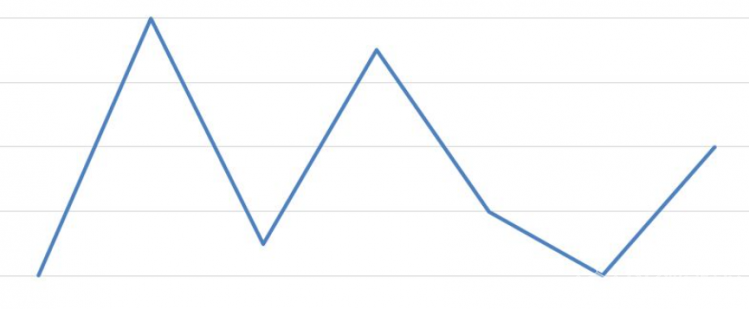

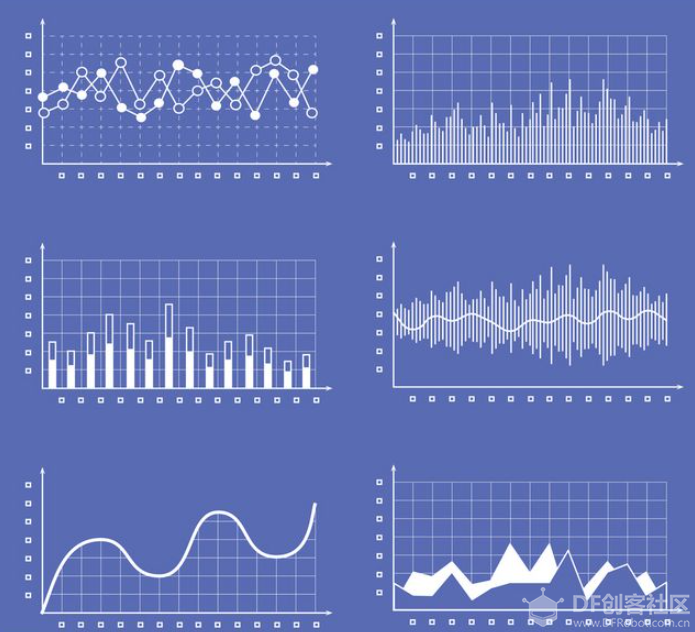

【Mind+】掌控入门 项目十一 光声之形 -DFRobot官方出品 上一篇：【Mind+】 掌控板入门教程10 可穿戴计步器下一篇：【Mind+】掌控入门 项目12 电子秒表 光线的明暗交错，声音的高低重合，构成了生活中的美。本项目我们将用数学中的统计图来表现它们的数值变化，捕捉光和声音的形状。 统计图是表现统计数字大小和变化的各种图形总称，分为条形图、扇形图、折线图、象形图等。具有直观、形象的特点，使人一目了然。面对传感器收集的海量数据，刚好可以利用统计图来帮助我们直观的感受数据的变化。  本项目中我们将综合运用掌控板上的显示屏、麦克风传感器和光线传感器制作一个用图形显示光线强度和声音大小的小装置，通过柱状图显示声音的大小，通过折线图显示光线的强度。   通过以下三个小任务进行实践。

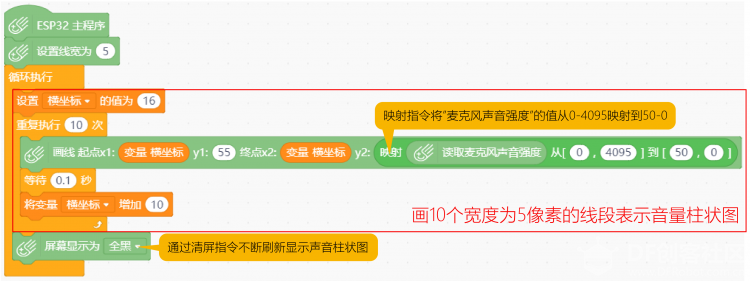

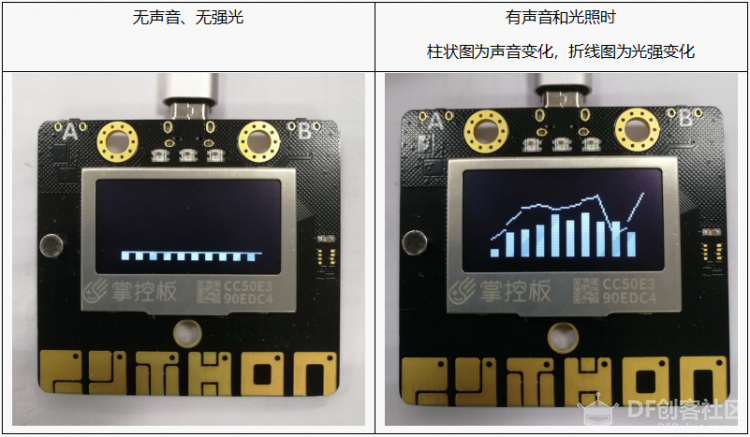

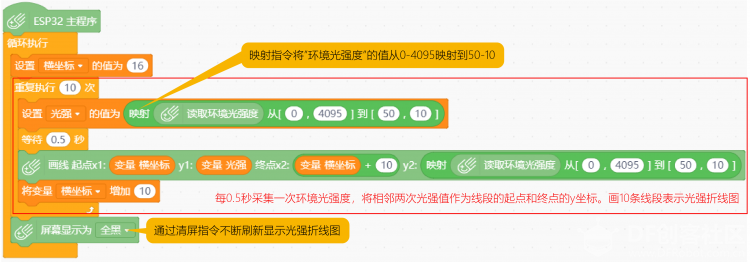

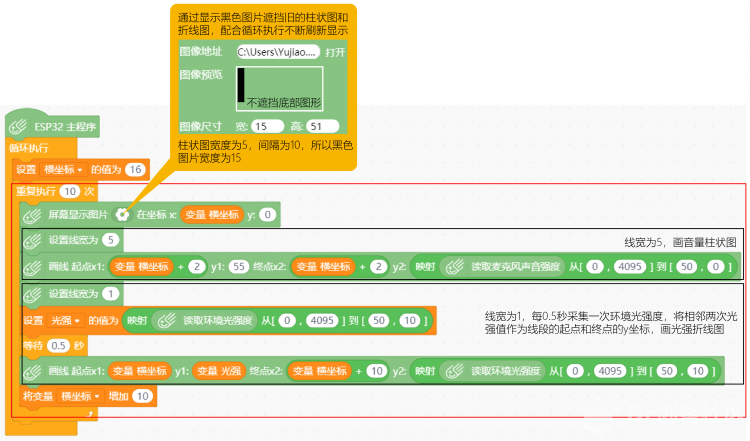

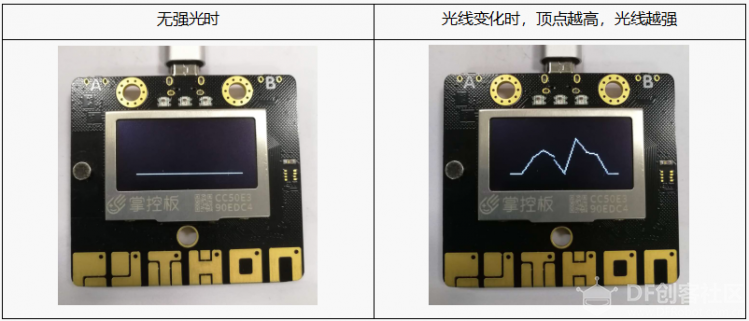

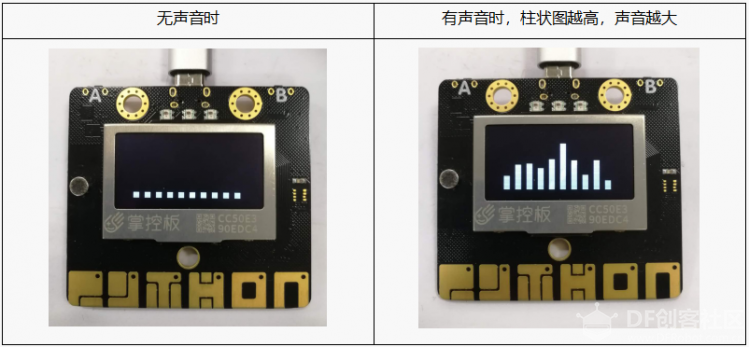

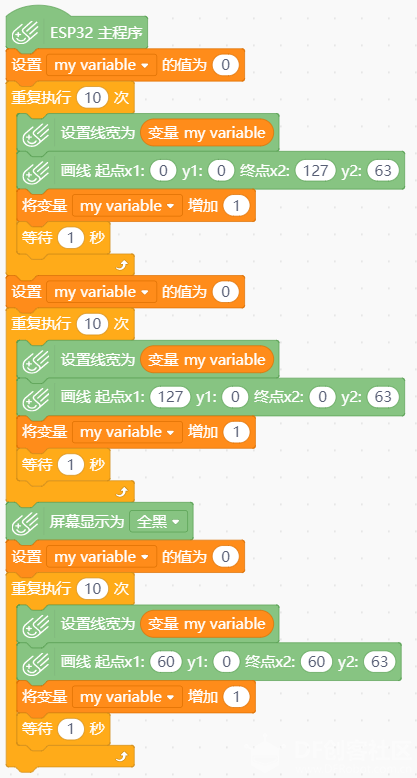

任务一：音量柱状图 输入程序，并将程序上传。  * 声音传感器的返回值为0-4095，声音越大，数值越大。 运行结果：  任务二：光强折线图 输入程序，并将程序上传。  * 光线传感器的返回值为0-4095，光线越强，数值越大。 运行结果：  * 在常规环境中，光线传感器的返回值一般为0，可通过手机手电筒照射在传感器上感受数值的变化。 任务三：光声之形 将音量柱状图和光线折线图拟合在一张统计图上，我们可以通过屏幕图形同时看到光线和声音强度的变化。参考程序如下：   软件知识 1、设置线宽指令 通过 设置线宽为 1 指令可以改变 画线 起点x1: 0 y1: 0 终点x2: 0 y2: 0 指令中线段的宽度。在利用屏幕绘制画面的时候，理解线宽调整对于视觉效果的影响，才能呈现出更好的效果。 通过下面这个程序来感受一下线段变宽与画线指令中起、终点坐标的关系。

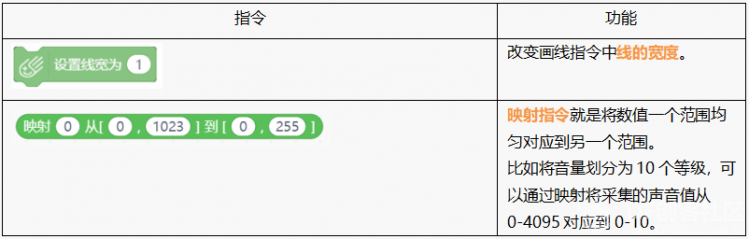

2、指令汇总
挑战一下 1、思考一下，就像医院里看到的心跳变化波形一样，如何在连续时间内将声音变化的波形显示在屏幕上。提示： 画点 x：0 y：0 ，可对比画点指令和画线指令的效果差异。  2、还记得小时候老师教我们的吹墨画吗？通过吹气就可以在卡纸上吹墨汁作画。今天，我们也可以利用掌控板来创作一幅吹墨画，效果如下，尝试用程序实现。   实在做不出来可参考下面程序： 1、  2、  |
这里最好是把宽度改为11,这样刚好是擦除一格图

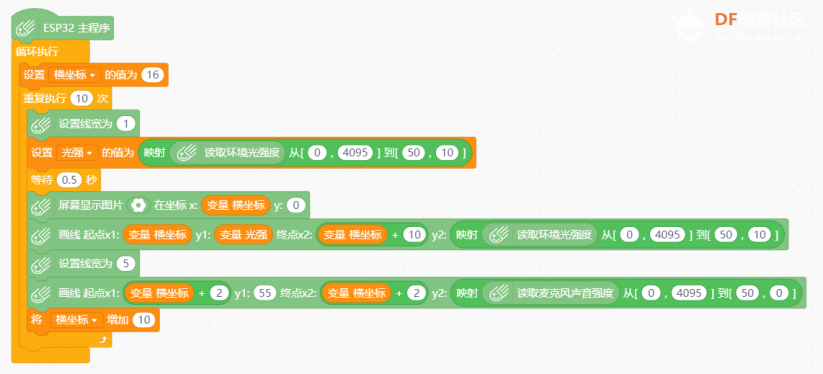

最后一个程序实际运行时，会看到一个小的刷新黑色条，这是因为刷新和画线之间间隔了0.5秒，按照这张图的程序，就不会出现刷新的黑条了
