STEM教育 · 掌控板SIOT测光线值

“万物互联”的时代正渐行渐近，物联网技术也越来越受到创客教育、STEAM教育领域的重视。

最近，读了谢作如老师的文章《做一个通用的物联网数据采集工具》，

文章中提到：“运用物联网技术不仅可以远程控制灯的开关，还可以实现数据自动采集的功能，

这样方便老师、学生使用“数据探究”的方式去研究科学问题，为科学探究提供了有力支撑，

今天分享一篇借助掌控板物联网测光线值文章分享给大家！

一、思路

1、掌控板板载光线传感器负责收集光线值（0-4095），将光线值发布主题hq/001。

2、转发MQTT 通信的服务器（192.168.0.6）接受掌控板光线值得信息,

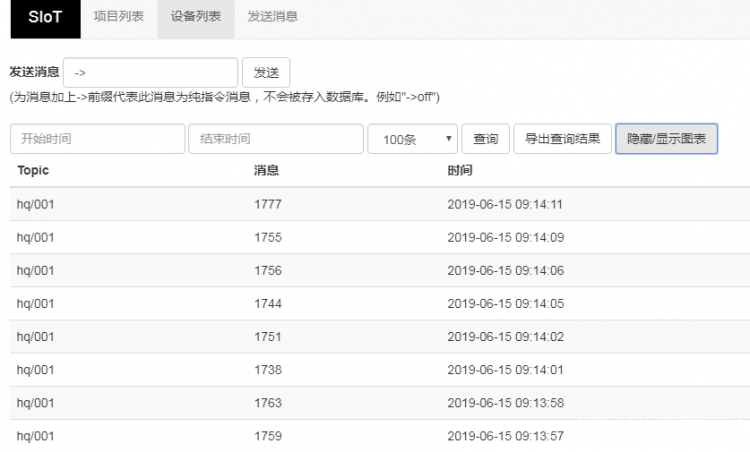

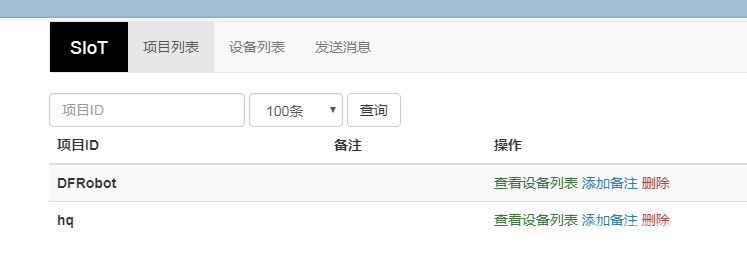

3. 在服务器MQTT 的设备列表查看消息，打开网页http://127.0.0.1:8080/html/messages.html?topic=hq/001，导出数据

二、环境

1、硬件：掌控板编程板

2、软件：mPythonX0.3.2

3、SIoT下载地址: SIOT1.0

三、编程流程：

1、连接串口，通过mini数据线连接掌控板和计算机

2、烧录固件，将掌控板固件升级为2019-05-09，文件系统：2019-05-14

3、编写代码，通过物联网、wifi、显示等模块编写代码

4、刷入运行，刷入掌控板前，对代码进行调试代码，功能实现后刷入掌控板

四、编写程序

1、在功能模块找到“物联网”，选取MOIT对应模块

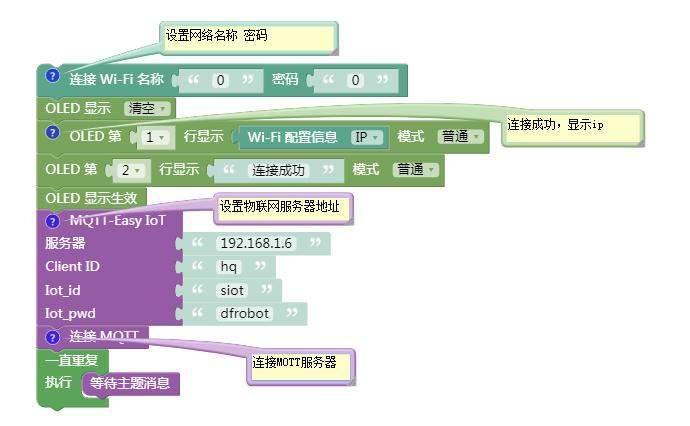

2、连接无线网络，设置服务器地址、登陆账号密码

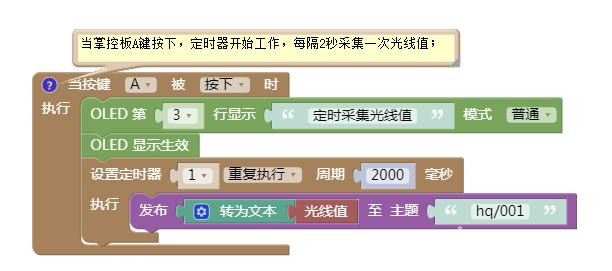

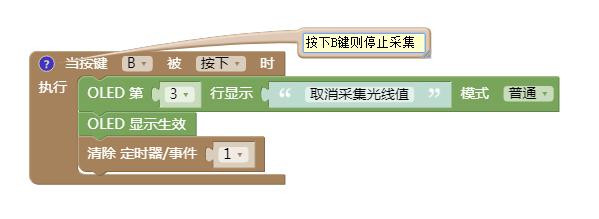

3、当A键按下，每隔2s定时采集光线值；当B键按下，取消采集光线值

[mw_shl_code=python,true]from mpython import *
import network
from umqtt.simple import MQTTClient
from machine import Timer
import ubinascii

my_wifi = wifi()
my_wifi.connectWiFi("*****************, "*****************")

mqtt = MQTTClient("hq", "192.168.1.6", 1883, "siot", "dfrobot", keepalive=30)

try:
mqtt.connect()
print('Connected')
except:
print('Disconnected')

def mqtt_topic_68712f303031(_msg):
oled.DispChar("", 0, 48, 1)
oled.DispChar(_msg, 0, 48, 1)
oled.show()

def timer1_tick(_):
mqtt.publish("hq/001", (str(light.read())))

tim1 = Timer(1)

def on_button_a_down(_):
oled.DispChar("定时采集光线值", 0, 32, 1)
oled.show()
tim1.init(period=5000, mode=Timer.PERIODIC, callback=timer1_tick)

def on_button_b_down(_):
oled.DispChar("取消采集光线值", 0, 32, 1)
oled.show()
tim1.deinit()

def mqtt_callback(topic, msg):
try:
      topic = topic.decode('utf-8', 'ignore')
      _msg = msg.decode('utf-8', 'ignore')
      eval('mqtt_topic_' + bytes.decode(ubinascii.hexlify(topic)) + '("' + _msg + '")')
except: print((topic, msg))

mqtt.set_callback(mqtt_callback)

mqtt.subscribe("hq/001")

def timer14_tick(_):
mqtt.ping()

tim14 = Timer(14)
tim14.init(period=20000, mode=Timer.PERIODIC, callback=timer14_tick)

button_a.irq(trigger=Pin.IRQ_FALLING, handler=on_button_a_down)

button_b.irq(trigger=Pin.IRQ_FALLING, handler=on_button_b_down)

oled.fill(0)
oled.DispChar(my_wifi.sta.ifconfig()[0], 0, 0, 1)
oled.DispChar("连接成功", 0, 16, 1)
oled.show()
# 设置物联网服务器地址
while True:
mqtt.wait_msg()
[/mw_shl_code]

五、运行服务器,采集数据:

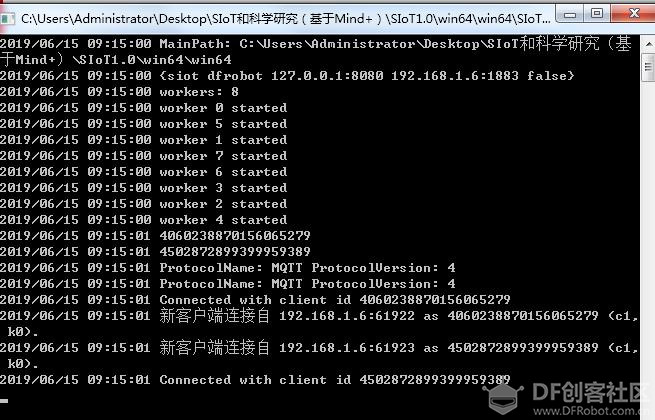

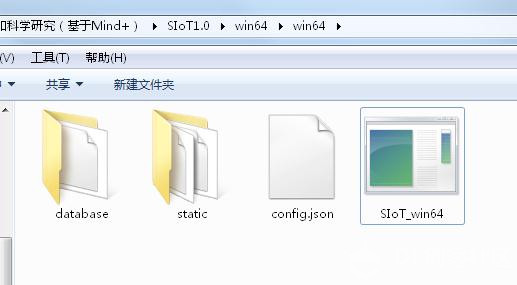

1、解压SIoT1.0，双击SIoT文件，服务器开始运行
