【脑洞大赛】gada888+颈部血氧量测量仪

本来血氧传感MAX 30100测的好好的，都该写步骤了，它坏了。有换了一个，没用几次又坏了。看来某宝平台买的模块质量不如DF平台的。最后决定换成了pulse sensor心率传感来完成项目。
为了便携，项目模块都采用了最小封装的。项目以一个心率传感采集人体心率数据，并将数据反应在oled显示屏上。
项目使用的模块如下：



主要模块简介：
使用 PulseSensor 脉搏传感器测量心率
内容简介
对于 arduino 来说，网上有大量关于 PulseSensor 脉搏传感器的资料，
带你全方位玩转 PulseSensor，玩的，就是心跳！
PulseSensor 脉搏传感器介绍
基本参数
供电电压：3.3~5V
检测信号类型：光反射信号（PPG）
输出信号类型：模拟信号
输出信号大小：0~VCC
电流大小：~4ma（5v 下）
功能原理
PulseSensor 是一款用于脉搏心率测量的光电反射式模拟传感器。将其佩戴于手指、
耳垂等处，利用人体组织在血管搏动时造成透光率不同来进行脉搏测量。传感器对光
电信号进行滤波、放大，最终输出模拟电压值。单片机通过将采集到的模拟信号值转换
为数字信号，再通过简单计算就可以得到心率数值。
引脚定义
传感器只有三个引脚，分别为信号输出 S 脚 、电源正极 VCC 以及电源负极 GND，
供电电压为 3.3V - 5V，可通过杜邦线与开发板连接。上电后， 传感器会不断从
S 脚输出采集到的电压模拟值。需要注意的是，印有心形的一面才是与手指接触面，在
测量时要避免接触布满元件的另一面，否则会影响信号准确性。

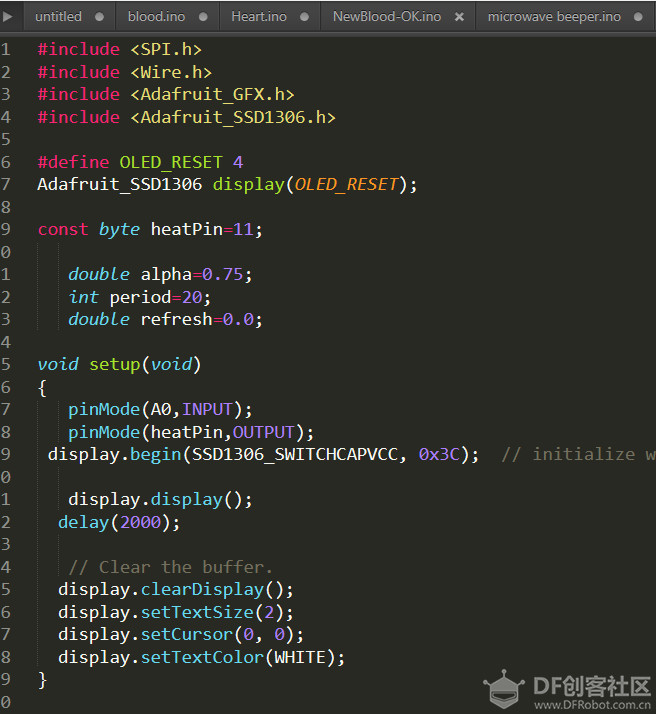

测试代码

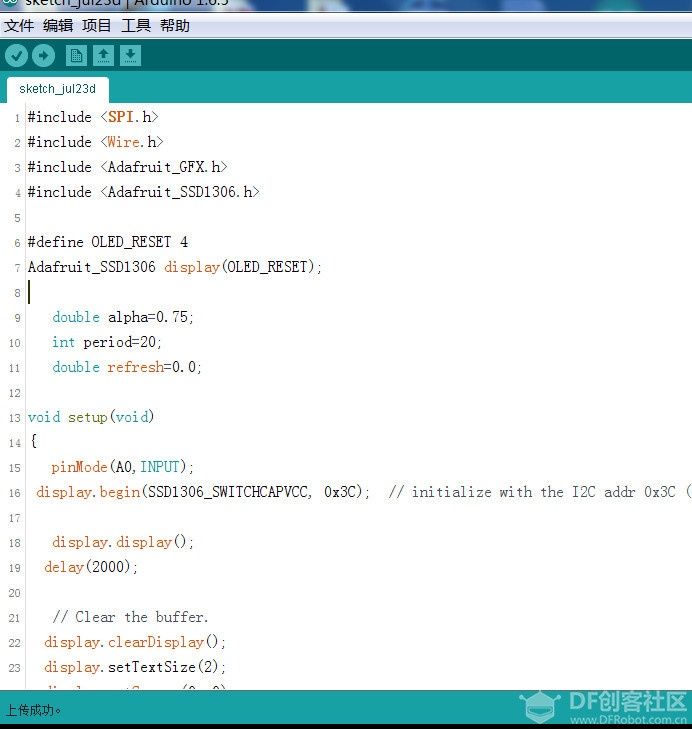

程序烧录成功
[mw_shl_code=applescript,true]#include
#include
#include
#include
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
const byte heatPin=11;
double alpha=0.75;
int period=20;
double refresh=0.0;
void setup(void)
{
pinMode(A0,INPUT);
pinMode(heatPin,OUTPUT);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialize with the I2C addr 0x3C (for the 128x32)
display.display();
delay(2000);
// Clear the buffer.
display.clearDisplay();
display.setTextSize(2);
display.setCursor(0, 0);
display.setTextColor(WHITE);
}
void loop(void)
{
static double oldValue=0;
static double oldrefresh=0;
int beat=analogRead(A0);
//int y = 55;
double value=alpha*oldValue+(0-alpha)*beat;
refresh=value-oldValue;
display.setCursor(0, 0);
display.print("Heart Beat ");
display.println(beat/10);
display.display(); //you have to tell the display to...display
delay(2000);
display.clearDisplay();
oldValue=value;
oldrefresh=refresh;
delay(period*10);
if (beat>y) {
digitalWrite(11,LOW);
}
else
digitalWrite(11,HIGH);
}
[/mw_shl_code]

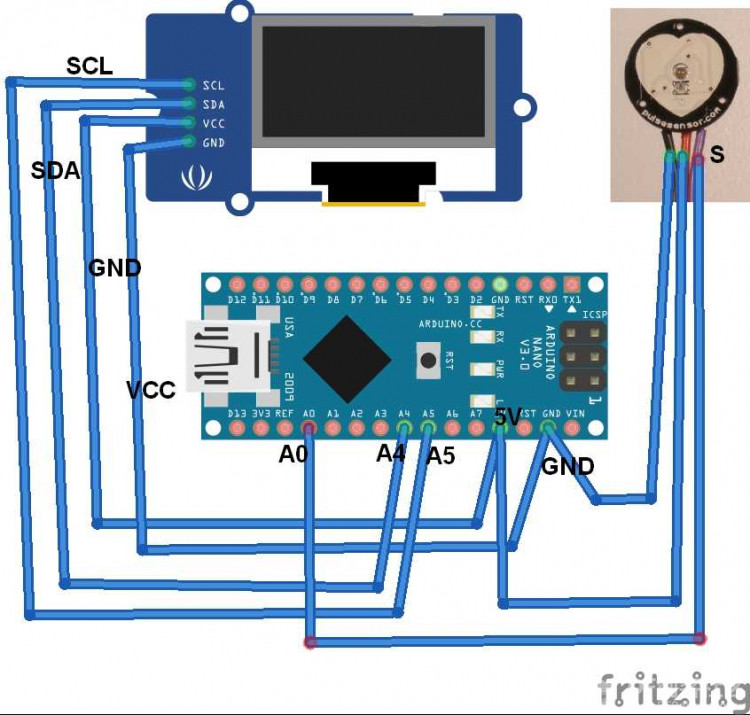

连线图

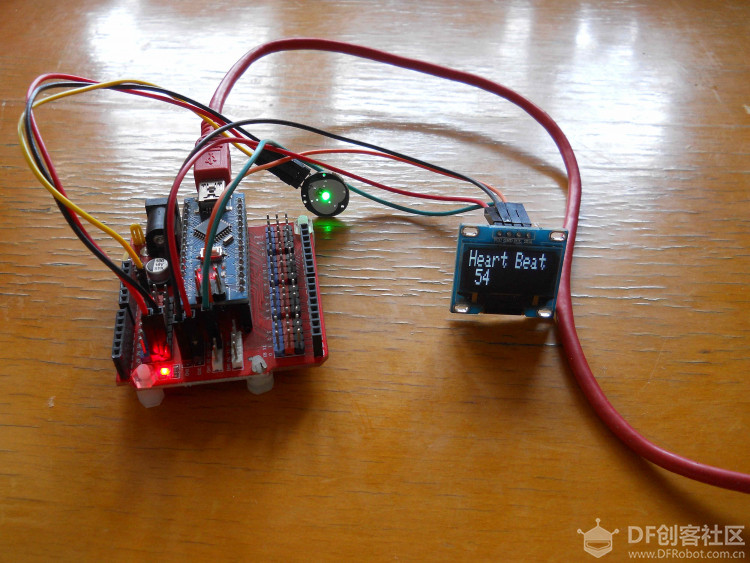

实物测试图
[media=x,500,375]https://v.youku.com/v_show/id_XNDI4NTQwMzU4NA==.html[/media]

生理书好久不看记不清了，查证后仔细唠唠这个事。
现在医院都是测指脉氧，包括血氧浓度，呼吸频率，血压，脉搏等生命指征，比较方便手指头一夹。
另外血氧低和头晕黑矇关系不那么密切，头晕、一过性黑矇一般是脑供血不足，脑部神经病变等中枢系统疾病，或者贫血，高血压等，
但是血氧浓度可以正常，只是大脑氧气没供上。血氧低指的是全身血液各种原因导致的氧气含量低，引起的也是全身症状
想法不错，可以改进
