[Mind+]掌控板图像识别 - 认数字
2019-07-091.6万
AI 快速预览详细
本文介绍了如何使用掌控板和小MU视觉摄像头实现图像识别。首先需要准备掌控板、掌控microbit两用扩展板和小MU视觉摄像头。接着，通过Mind+软件进行编程，实现数字识别功能。该教程适合STEM教育场景，帮助孩子学习编程和图像处理。
|

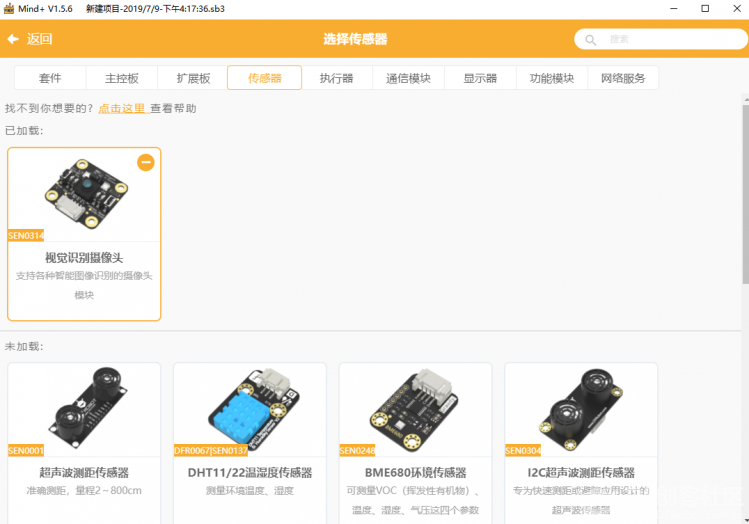

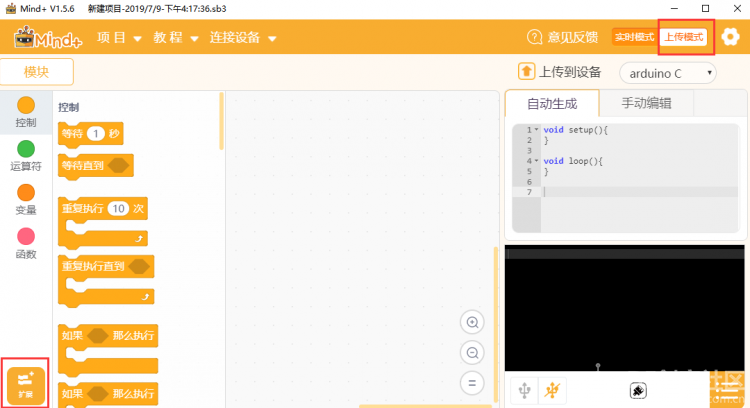

Mind+1.5.6中支持小MU视觉摄像头，在掌控板下也可以用，记录一下使用过程。 micro:bit & 麦昆的用法见此帖[点击] 一、硬件准备： 掌控板 x1 掌控microbit两用扩展板 x1 小MU视觉摄像头 x1 接线： 将掌控板连接到扩展板“掌控板”一侧上，将摄像头接到扩展板得IIC接口上。 ![[Mind+]掌控板图像识别 - 认数字图5](https://imagemc.dfrobot.com.cn/data/attachment/forum/201907/09/170311xdot7fllxeo2otfl.png?imageView2/2/format/webp/q/80) 二、软件编程： 掌控板基础教程可以参考《掌控板零基础入门系列教程》 1、下载并安装Mind+V1.5.6及以上版本，官网下载 ，点击下载 2、切换到“上传模式”，打开“扩展”，选择"主控板"分类下的“掌控板”（如果第一次使用可以提示安装编译器，点击安装，或者如果没有网络可以去官网下载编译器离线安装包）。 然后选择“传感器”分类下的“视觉摄像头”（温馨提示，传感器太多找不到的话可以使用扩展界面的搜索功能查找） ![[Mind+]掌控板图像识别 - 认数字图1](https://imagemc.dfrobot.com.cn/data/attachment/forum/201907/09/162514mvg8vctbv5jzrbcb.png?imageView2/2/format/webp/q/80) ![[Mind+]掌控板图像识别 - 认数字图2](https://imagemc.dfrobot.com.cn/data/attachment/forum/201907/09/162704zj8op85yqcxcyqoj.png?imageView2/2/format/webp/q/80) 3、进行编程，然后上传程序。点击下载下图程序 （注意如果第一使用需要安装驱动，可以点击“一键安装驱动”） ![[Mind+]掌控板图像识别 - 认数字图3](https://imagemc.dfrobot.com.cn/data/attachment/forum/201907/09/163544rtyutrtppxgj1jwp.png?imageView2/2/format/webp/q/80) 效果： ![[Mind+]掌控板图像识别 - 认数字图4](https://imagemc.dfrobot.com.cn/data/attachment/forum/201907/09/165911xfk8krj4is3443sz.png?imageView2/2/format/webp/q/80) |
