beetle引脚不够用怎么办？icsp对应什么引脚？
2019-07-151.4万
AI 快速预览详细
本文介绍了如何解决Beetle板子引脚不足的问题。Beetle板子本身有6个数字口，加上串口、I2C和ICSP引脚，总共可以扩展到14个引脚。通过挖掘ICSP引脚和拆除LED灯，可以进一步增加可用引脚数。如果还不够，还可以通过飞线的方式进行扩展。这样，用户可以在项目中充分利用更多的引脚资源。
|

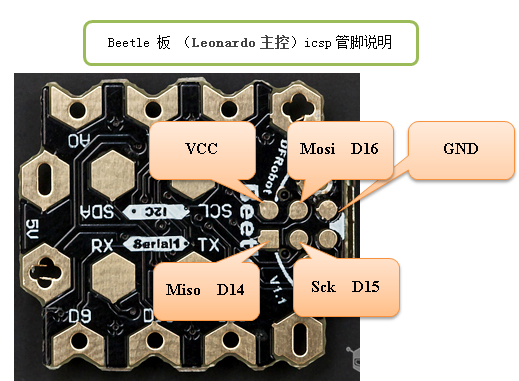

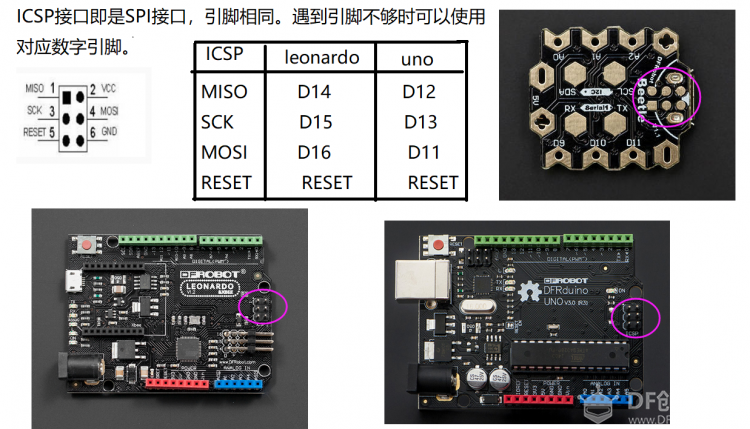

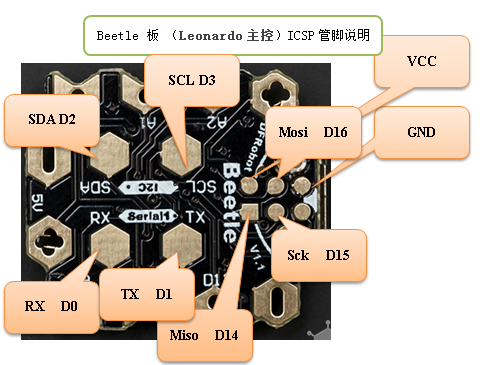

beetle引脚本身有A0、A1、A2、D9、D10、D11，供6个数字口。 其他可以用的： 串口（Serial1）：TX、RX，共两个引脚。 I2C：SCL、SDA，共两个引脚。 加起来就有：10个引脚了。  不够用怎么办？ 继续挖掘，板子背面还有6个引脚，这个是ICSP引脚，用来给芯片刷入bootloader的。 其实他还是SPI引脚，测试了一下，其中3个引脚是与数字口连接的，如下图：  这样就有13个引脚了。 还能不能继续引？板子上有个LED，这个是D13引脚的灯，所以，拆了他，就又多了一个引脚了。  经过我们一轮又一轮的挖掘，引脚数变成了：14个 14个还不够？飞线走起，图送上   |
