【小MU】掌控板之乘法连连看
2019-08-031.2万
精华项目
AI 快速预览详细
本文介绍了“掌控板乘法连连看”项目，通过掌控板和小MU视觉传感器，结合SIOT服务器，实现乘法口诀的互动学习。项目涉及硬件设置、软件配置和编程步骤，最终实现当摄像头检测到数字卡片时，掌控板B端会播放相应的乘法口诀。该项目适合6-12岁的孩子，能够激发他们对数学的兴趣。

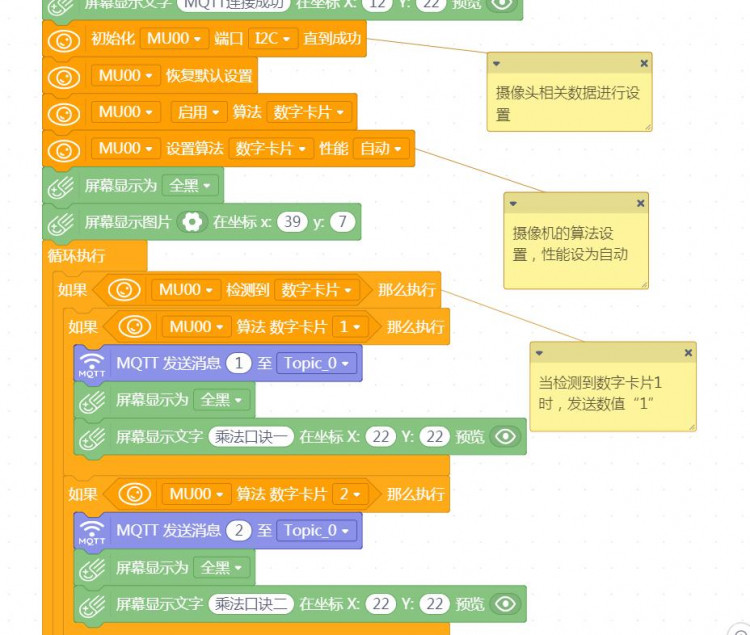

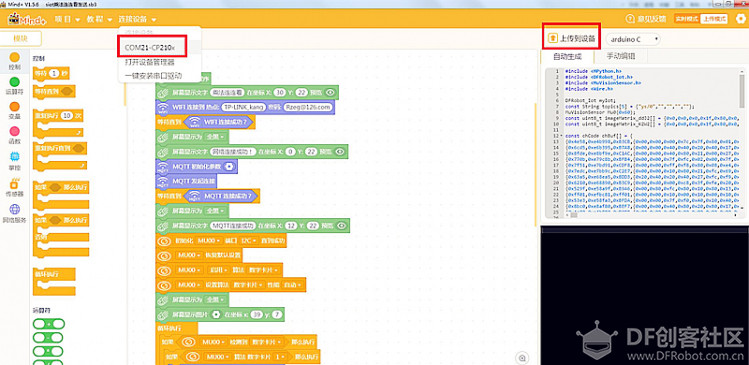

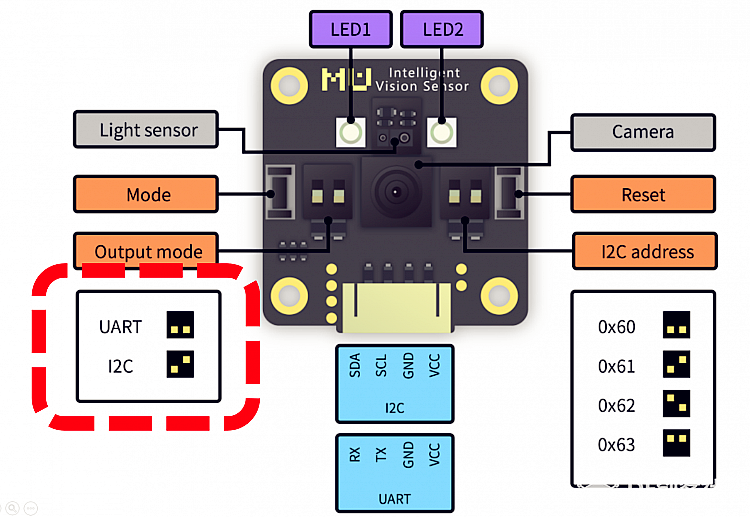

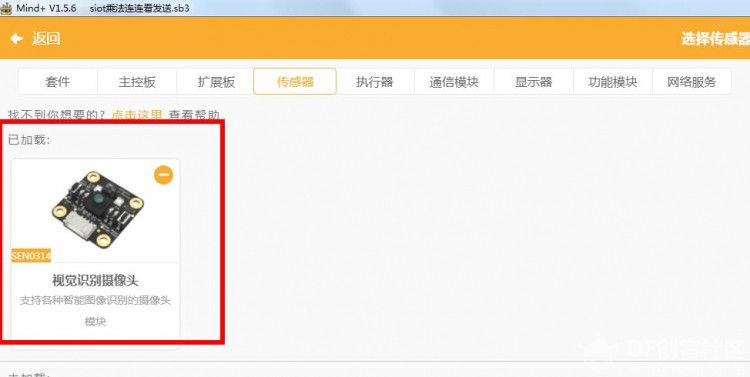

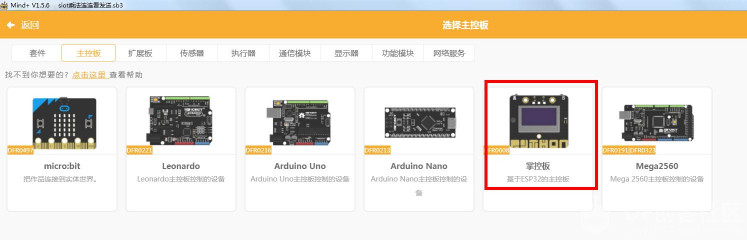

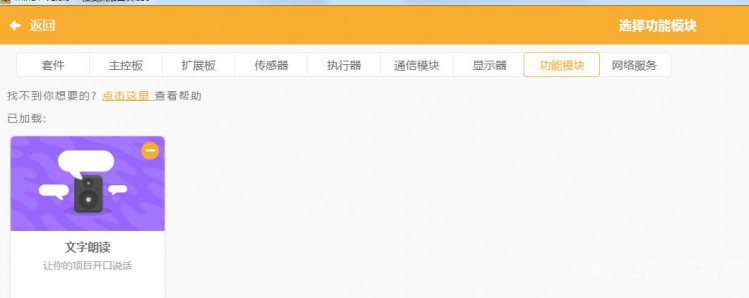

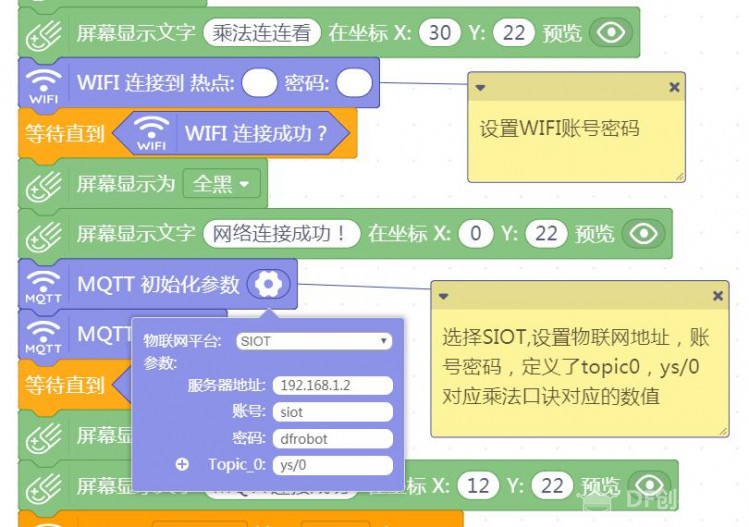

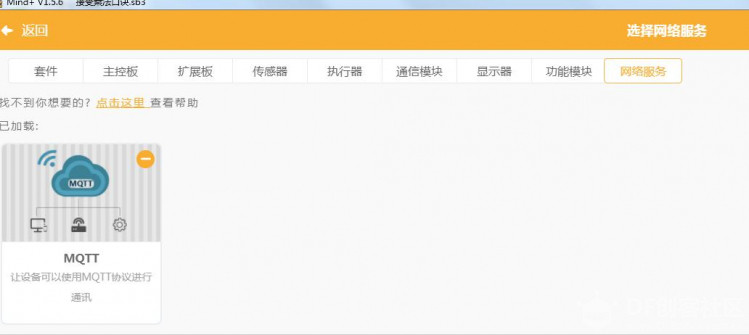

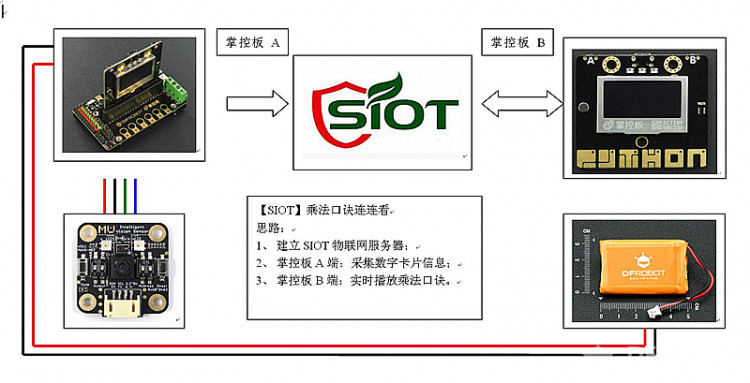

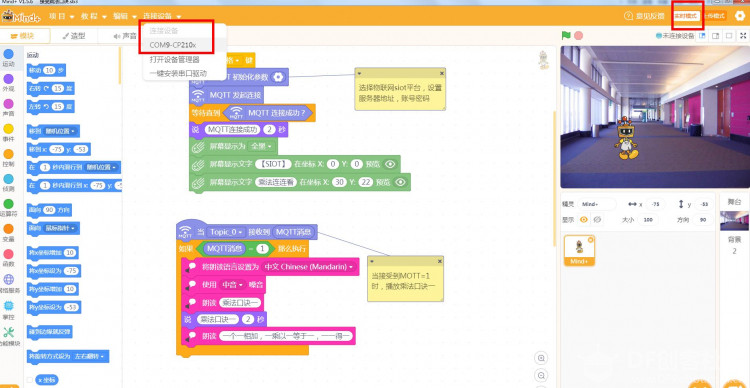

 夏天是一个学习的季节！ 在这炎热的夏季和孩子一起学习，一起分享，其乐无穷 最近，老爸教授儿子学习了乘法口诀， 面对数学公式的枯燥实在让人头疼，如何让孩子快乐学习？ 今天分享一个学习神器“小MU掌控板之乘法连连看”，希望儿子的数学有一个提升吧！  一、思路： 1、 运行SIOT 服务器，在本电脑上打开https://127.0.0.1:8080/html，账号：siot 密码：dfrobot 2、 掌控板A端：采集数字卡片信息；通过MOTT进行传输 掌控板B端 3、 掌控板B端：当接受到掌控板A的 信息，实时播放乘法口诀。  二、环境 1、硬件： 掌控板 编程板 购买地址：https://www.dfrobot.com.cn/goods-1902.html 2、软件：Mind+ V1..5.6下载地址：https://mindplus.cc/ 物联网服务器 SIoT v1.1 下载地址：https://siot.readthedocs.io/zh_CN/latest  三、小MU视觉传感器硬件设置说明： 掌控板和小MU通过4pin PH2.0—杜邦线进行连接， 虽然官方给出了IIC和UART两种接口，习惯性选择更灵活好用的IIC方式， 同时micro:bit掌控I/O扩展板 IIC接口，貌似是“姻缘巧合”。 注意：选择IIC模式，需要将左侧的模式拨码开关1拨到下面，开关2拨在上面 四、编写程序 1、掌控板A端进行编程 步骤1 通过数据线连接掌控板A和计算机，用管理员模式打开Mind+1.5.6，将Mind+切换为“上传模式”下，连接设备，选择串口com21；  步骤2 扩展模块中，添加主控板：掌控板 ；传感器模块：识别摄像头，网络模块：MOTT、WIFI;   步骤3 设置物联网平台数据：WIFI账号密码， 账号：siot 密码：dfrobot ，数据采集的对象：颜色/0； 服务器：SIOT; 服务器地址：192.168.1.2;  步骤4思路： 1、当摄像头检测到数字卡片1时，掌控板A发送数值“1”，掌控板B收到信息，播放乘法口诀一 2、当摄像头检测到数字卡片2时，掌控板A发送数值“2”，掌控板B收到信息，播放乘法口诀二 3、当摄像头检测到数字卡片3时，掌控板A发送数值“3”，掌控板B收到信息，播放乘法口诀三 4、当摄像头检测到数字卡片4时，掌控板A发送数值“4”，掌控板B收到信息，播放乘法口诀四 5、当摄像头检测到数字卡片5时，掌控板A发送数值“5”，掌控板B收到信息，播放乘法口诀五  2、掌控板B端进行编程 步骤5 通过数据线连接掌控板B和计算机，用管理员模式打开Mind+1.5.6，将Mind+切换为“实时模式”下，连接设备，选择串口com9；  步骤6 扩展模块中，添加主控板：掌控板 ；功能模块：语音识别，网络服务模块：MOTT   步骤7 选择物联网siot平台，设置服务器地址，账号密码  步骤8 运行程序：点击j空格键运行程序，可以看到角色会先说“MQTT连接成功，说“【MU】乘法连连看” 当接受到MQTT=1时，播放乘法口诀一， 当接受到MQTT=2时，播放乘法口诀二， 当接受到MQTT=3时，播放乘法口诀三， 当接受到MQTT=4时，播放乘法口诀四， 当接受到MQTT=5时，播放乘法口诀五，  五、知识拓展 小MU视觉传感器 MU传感器内置的深度学习引擎由摩图自主研发，可以识别多种目标物体， 通过小MU视觉传感器中的各类视觉算法，就能够实现机器人的自主智能，让机器人面对环境中的随机事件时自主触发适合的行为。  1、供电电压:5V 2、可识别目标:人（依据上半身轮廓）； 球（乒乓球与网球）； 定制的卡片20张（3组--5张交通卡片，5张形状，10张数字）； 颜色（视野内指定位置输出输出颜色，指定颜色输出在视野内的位置） 3、开发中功能:wifi图传（模块做为AP）； 运动轨迹检测（检测手部上下左右运动轨迹，非手势检测）；人脸的记忆与识别 二维码识别 五、视频回放 |
