I2C LCD1602液晶显示屏无法显示怎么解决？
2019-09-063.6万
AI 快速预览详细
本文讨论了I2C LCD1602液晶显示屏无法显示的问题，提供了几种可能的原因及其解决方案。首先，检查供电电压是否为5V；其次，使用螺丝刀调节对比度旋钮；最后，确认SDA对应A4，SCL对应A5。如果这些步骤仍无法解决问题，可以通过串口读取IIC设备地址，逐步排查并确定正确的初始化地址。
|

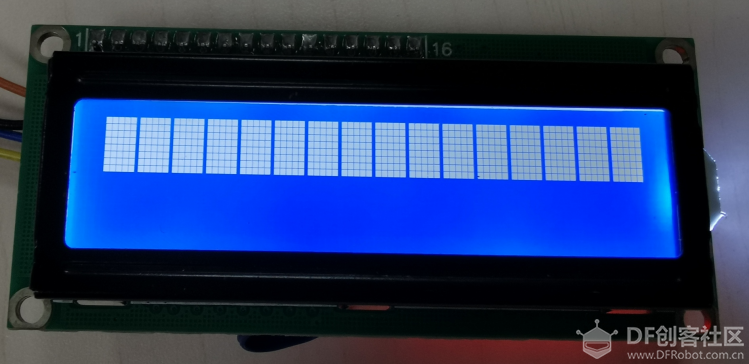

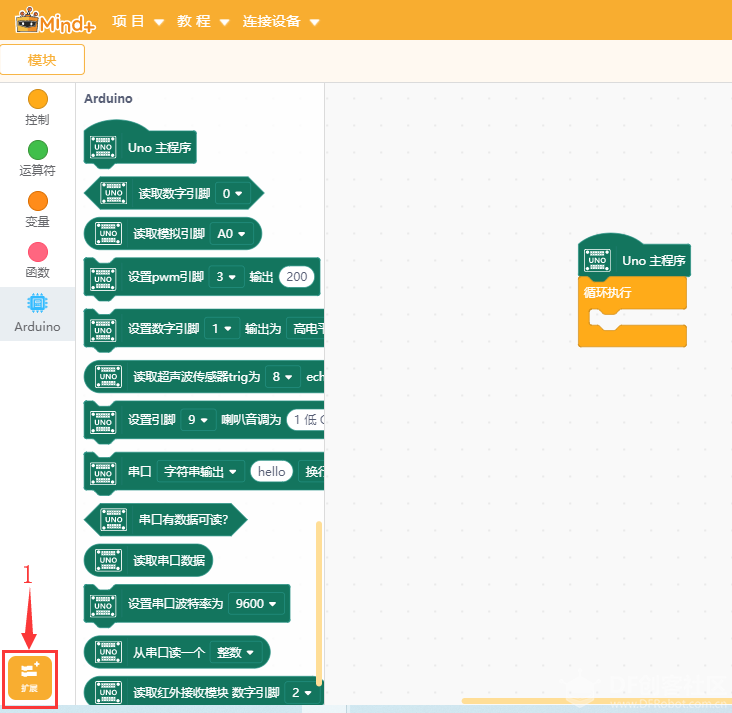

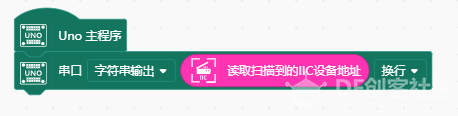

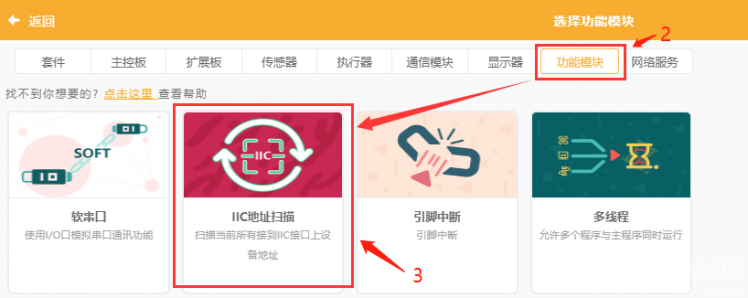

上传程序到主控板后发现LCD液晶显示屏后显示屏无反应，如下图：  分析问题： 可能情况一：I2C LCD液晶显示屏供电电压不够,供电电压5V，尝试给屏幕VCC供电5V。 可能情况二：对比度设置有问题，使用螺丝刀调节背面的对比度调节旋钮，如文字能显示说来则调节至更清晰即可。   可能情况三：I2C LCD液晶显示屏引脚接错，请检查是否SDA对应A4，SCL对应A5。（对于Arduino uno因为A4A5与I2C的scl和sda复用，如果使用I2C设备，那么A4 A5就不能再接其他东西了） 可能情况三：初始化语句中的地址写错，df商城中的I2C LCD1602液晶模块地址一般默认为0x20，若将短路帽拔掉地址则为0x27。具体使用说明可点此查看详情：https://wiki.dfrobot.com.cn/index.php/(SKU:DFR0063)IIC_LCD1602_display_module_兼容Gadgeteer 若依旧无法显示，那么怎么判断LCD液晶显示屏的地址呢？此时可直接通过串口进行地址打印，具体操作如下： 1、选择点击mind+软件左下角的扩展，如下图所示：  2、选择功能模块中的IIC地址扫描，如下图所示：  3、通过串口读取扫描到的IIC设备地址，程序如下图：  本文中主要使用df商城中的I2C LCD1602液晶模块进行地址读取并为大家演示，具体如下图： I2C LCD1602 液晶显示屏:  我们可以发现上图读出的地址并不是唯一的，因此需要大家慢慢尝试读出的地址哪个是自己显示屏的初始化地址。 以上如果没有解决问题，可至mind+官方QQ群交流问题：671877416 |
插线方式 5v+gnd， SDA和SCL都正常连接在面包板上。通过这种形式的代码就不亮。
如果是arduino直接刷demo是没问题。所以不太了解原因，也想和大佬请教下
首先，液晶LCD屏幕的电源必须是5V, 3v不行。这是多次试验的结果。
且，LCD屏幕的电源的0v和 microbit主板的0v，必须接通，即共地。
这2个都接好了，就剩下地址的问题了。
关于地址的确定方法：
按照楼主的办法，用mind+写一段程序，读取扫描到的i2c的地址。建立一个string的变量，然后把读到的这个地址赋值到string的变量中，显示在microbit的屏幕上。用来确认LCD的I2C地址。
我的截图中的程序就是类似的办法。 不过，我在i2c通讯线上还挂了一个12864显示器，此显示器地址是60，已经测试好了的。然后，将读到的所有i2c的地址全部显示到12864显示器上。就好判断多了。
读到的是30 39 60三个地址，（显示的是0x1E 0X3C等16进制数），其中，30是microbit内部自带的一个i2c设备，60是12864显示器，39就是我的1602显示器了。
